Jak správně vybrat počítačový zdroj

Příspěvekod Marfy » 15 bře 2013 09:36

Vybíráme zdroj.

Coolermaster PSU.jpg

Na tohle téma se vede hodně diskuzí a jak známo kvalitní zdroj je základ celého počítače.Na něm by se šetřit rozhodně nemělo.
Při výběru se musíme ujasnit hlavně do jakého počítače zdroj bude osazen.Do kancelářského počítače s integrovanou grafikou bude stačit i 300W zdroj,kdežto do herního PC s výkonnou grafikou už ani 500W zdroj nemusí být dostatečný.

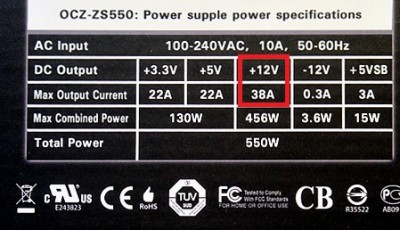

Důležité jsou však nejen Waty,ale hlavně hodnata ampérů na +12V větvi.Ta je označena na boku zdroje na štítku.Na obrázku níže je označena červeně.Hodnota 38A je dostatečná i pro středně výkonný herní počítač.

ocz 550.jpg

Enermax 525.jpg

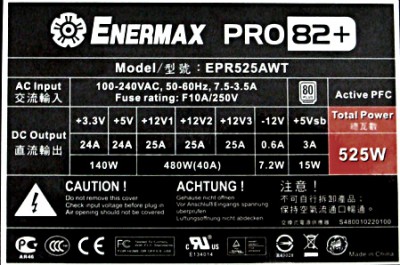

U většiny zdrojů najdeme spíše dvě +12V větve,někdy i tři.Počítá se kombinovaný výkon těchto větví - obrázek štítku zdroje Enermax,takže je to vcelku jedno,jestli má zdroj jednu silnou nebo tři slabší.I když v tomhle případě je vidět,že 525W Enermax je lepší než 550W OCZ.
Tyhle napájecí větve napájí hlavně mechaniku,disk,ventilátory a grafiku.Zejména grafika je největším odběratelem proudu z téhle větve,proto je taky typ grafiky stěžejní pro výběr zdroje.Část proudu si grafika vezme z PCI-expres slotu.Tedy až 75W.To levným grafikám stačí a nepotřebují přídavné napájení.Ovšem herní grafiky mají spotřebu i 150W,takže zbytek jde právě přímo ze zdroje přes konektory pro napájení grafiky.Označeny jsou většinou PCI-E.A minimálně jeden tenhle konektor už by měl na zdroji být přítomen.
Orientační výpočet,jak silný budeme potřebovat zdroj nám nabídne eXtreme Power Supply Calculator.Stačí jen vyplnit použité komponenty,zvolit zátěž (90%) a dát Calculate.Počítá se s kvalitním zdrojem,proto pokud jej nemáme,berme ještě o 50W výkonější.
Konektory zdroje si popíšeme na tomhle obrázku :


* ATX 12V 20+4 - je hlavní napájecí konektor do desky
* CPU 8 - slouží k přídavnému napájení procesoru
* CPU 4+4 - je obdoba konektoru výše
* CPU 4 - je taky to samé jako oba konektory výše
* PCI-E 6+2 - napájecí konektor pro grafiku
* PCI-E 6 - také napájecí konektor pro grafiku
* SATA - napájecí konektor pro pevný disk a mechaniku
* MOLEX - konektor pro ventilátory nebo starší disky či mechaniky

Zapojujem jen ty konektory,které potřebujeme.Takže pokud má deska jen 4-pinové napájení CPU,tak 8-pinový konektor (pokud na zdroji je vůbec přítomen) nezapojujeme.To samé platí u starších desek s 20 pinovým ATX konektorem.20+4 pinový konektor je dělitelný,takže ty čtyři piny jdou oddělat a nezapojovat.Pokud víme,že budeme kupovat výkonný procesor a výkonnou grafiku,tak se rovnou díváme na 500W zdroje s osmipinovým napájením CPU (pro procesory sTDP vyšším než 125W) a s dvěmi konektory PCI-E (pro grafiky se spotřebou 150W a výš).Pokud zvažujeme dvě herní grafiky,tak vybíráme silný zdroj (650W a výše) s podporou SLI nebo CrossFire.Na běžný PC s občasným hraním her tedy stačí 400-450W zdroj.
U napájecích zdrojů je taky vcelku důležitá účinnost zdroje.Ve zkratce jde o to jak účinně dokáže zdroj využít vstupního proudu.Žádný zdroj nemá 100% účinnost.Vždy jsou nějaké ztráty.Typická účinnost je 80%.To znamená že k získání 400W zdroj potřebuje dodat ze sítě 500W.

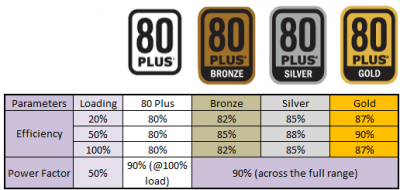

Proto když zvolíme zdroj s vyšší účinností můžeme v důsledku ušetřit.Účinnost se uvádí na štítku zdoje a testuje se v zátěži 20,50 a 100%.Viz.obrázek:

účinnost zdroje.png

Seznam výrobců oceněných certifikátem 80 plus najdete ZDE
Výrobci kteří mají toto ocenění se jistě tímto logem pochlubí i na zdroji nebo přímo na krabici.Ostaní výrobci,kteří tuhle normu nesplňují o tom raději neinformují.Značkové kvalitní zdroje však tohle většinou splňují i kdyby to neměli přímo označeno.
U značek zdrojů se ještě pozastavíme.Ve skutečnosti je výrobců zdrojů jen pár.Ti však dodávají zdroje zavedeným značkám a tak například Corsair nebo OCZ ač sami nejsou výrobci zdrojů,tak je v nabídce mají.Kvalita je pak závislá na tom,kdo jim tyhle zdroje dodá.Může to být méně kvalitní firma CWT nebo i špičkový Seasonic.Hodně zdrojů dodává jiným značkám i továrna FSP,která vyrábí i vlastní zdroje pod značkou Fortron.

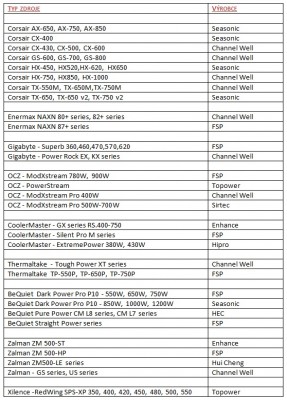

Výběr výrobců některých zdrojů jsem připravil v následující tabulce:

Kdo vyrábí zdroje.jpg

Doporučené zdroje by byla kapitola sama o sobě.Můžu však doporučit zdroje značek Seasonic,Enermax a Fortron,kteří platí za solidní výrobce a neuděláte chybu ani s jedním z nich.Pak samozřejmě klidně můžu doporučit zdroje které tito výrobci dodávají pro Corsair,OCZ,BeQuiet a CoolerMaster.Individuální výběr je ale lepší,takže je dobré vybrat konkrétní zdroj pro ten daný účel a cenové rozpětí.
Obecně by jste se měli vyhnout značkám EuroCase,RedStar,LC Power a podobným,které na štítku udávají záměrně předimenzované údaje a nejsou tak kvalitní.Počítač je pak nestabilní a při pádu může odpálit i ostatní součástky.

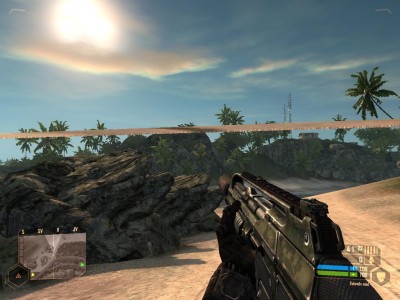

Poddimenzovaný zdroj poznáte například při hraní náročnější hry,kdy se hra začne zasekávat a problikávat textury.Obrázek níže ze hry Crysis.

crysis war..jpg

I když vyberete kvalitní značkový zdroj,tak ještě může nastat problém s délkou kabelů.Levnější varianty i značkových zdrojů ( na obrázku níže Fortron HEXA) mají kratší kabely a při současném trendu skříní se zdrojem dole už nemusí délka kabelu - například pro napájení CPU stačit.Pokud osadíte grafiku,už přes ni nedosáhne.Proto je lepší volit dražší varianty,které mají kabeláž delší a dokonce i opletenou.Tím se vyhnete problémům a delší kabely se taky lépe vyvazují.Například takový Enermax Pro 82+ má kabel k CPU tak dlouhý,že ho můžete schovat celý za zadní část desky a vyvést ho jen zeshora.
Rozhodnutí jestli vzít zdroj s oddělitelnou kabeláží nechám na vás.Já je neberu,protože stejně bych zapojil všechny kabely a navíc na spojích vzniká přechodový odpor což je taky mínus.

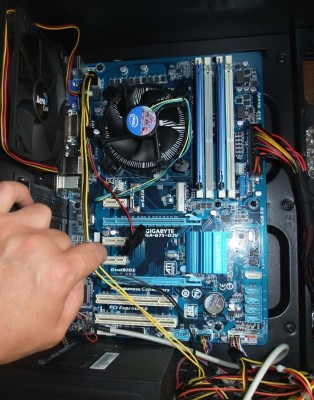

CPU 4 kabel.jpg
