ASUS PL-E52P DUO, aneb počítačová síť ze zásuvky.

Příspěvekod ITCrowd » 27 lis 2015 23:02


Už jste někdy museli řešit rozšíření počítačové sítě? A natažení LAN kabelu by bylo příliš náročné, ne-li nemožné? A k tomu WiFi router má malý dosah a repeater jste zamítli, protože by snížil už tak malou rychlost na polovinu? Řešení existuje - a to ve formě tzv. homeplugů, či powerline. Tohle zařízení dokáže přenést počítačovou síť po stávající elektrické síti. A rozhodně nepatří mezi pomalá řešení - na stejnou vzdálenost - v závislosti na elektroinstalaci - je rychlejší, než WiFi. Tyhle dva kousky jsem dostal k posouzení, tak se na ně můžeme podívat.

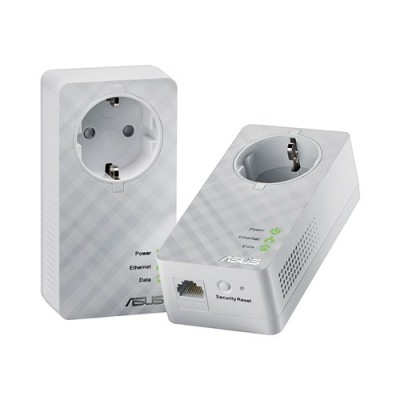

V krabici najdete dvě identická zařízení, dva RJ45 gigabitové kabely a rychlého průvodce nastavením (v češtině). Zásuvka je průchozí, takže o zdroj proudu nepřijdete. Na straně zásuvky jsou kontrolky provozu - napájení, LAN a indikátor stavu PLC (powerline connection). Na spodní straně pak port RJ45 pro připojení síťového kabelu, tlačítko Security a Reset.

Pokud nemáte žádné upřesňující požadavky, pak je instalace nejjednodušší, jaká může být. Vezmete prostě jeden kus, zastrčíte do zásuvky a připojíte LAN kabel. Druhý kus zanesete do jiné místnosti, kde není síťové připojení, zastrčíte do zásuvky a připojíte LAN kabel. Počkáte cca 5 vteřin a je hotovo.

Funkce:
Samotné powerline adaptéry nepožadují žádné nastavení. Po el. síti lze provozovat i více sítí, pak lze adaptéry "spárovat" pomocí tlačítka "Security". Stisknete tlačítko na těch adaptérech, které k sobě mají patřit - ony se mezi sebou "domluví" a je hotovo. Pokud byste však chtěli nastavit další vychytávky, pak budete potřebovat Ovládací SW PL-E52P utility. Zde bych měl malou výtku - uvedený sw umí pracovat jen s adaptérem připojeným k PC. Další adaptéry v síti bohužel nenajde. Je tedy třeba jej nainstalovat na všechny počítače, které jsou připojeny k adaptéru, nebo na notebook a postupně je obejít, či adaptéry po nastavení přehodit.

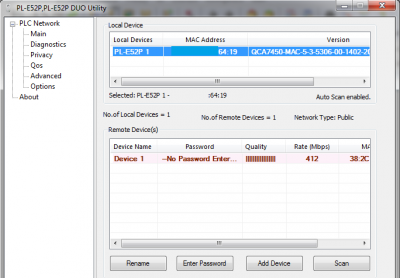

A co utility umí? V základním menu uvidíte který adaptér spravujete, jeho MAC adresu, rychlost na které pracuje a možnost zaheslování.

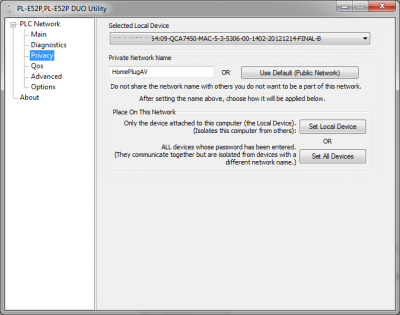

Můžete také zvolit název sítě, což se hodí v případě, kdy máte powerlinů více a proudí přes ně více sítí.

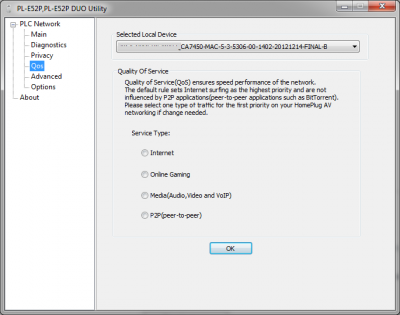

Pochválit musím možnost nastavení QoS, to určitě uvítáte při provozu na větší vzdálenost, kdy je menší rychlost přenosu.

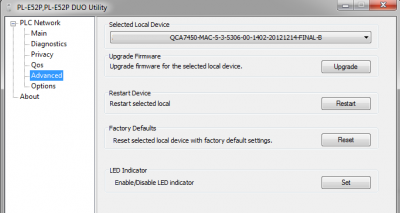

V nabídce rozšířené (Advanced) najdete možnost upgrade firmwaru, restart adaptéru, reset do továrního nastavení, a koho obtěžuje blikání indikačních LED, může je zde vypnout.

Vlastní testování:

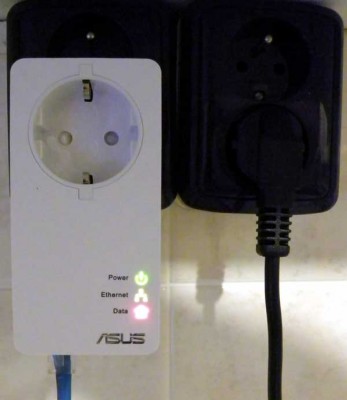

Kdo s powerliny pracoval, tak ví, že pro správnou funkci je třeba, aby oba adaptéry byly na stejné fázi. Zajímalo mě proto, jak budou adaptéry reagovat na zapojení do rozdílné fáze. Zde musím Asus pochválit. Adaptéry zapojení do rozdílné fáze - tedy špatné podmínky - indikují zčervenáním LED "Data". I tak ale spojení naváže, pouze rychlost je znatelně menší.

Dále mě zajímalo, zda k šíření signálu adaptéry využívají i třetí drát. Pro tento test jsem použil 3m kabel CYKY 3x1,5 a na něm dvě zkušební zásuvky. První zapojení bylo normální - tedy s ochranným vodičem (TN-S), na druhé měření jsem použil pouze dva dráty, kdy je silový a ochranný vodič společný (TN-C) - toto zapojení je použito prakticky ve všech předrevolučních panelácích. Zkusil jsem i adaptéry zapojené vedle sebe a naproti sobě v rozdvojce.
Pak už stačilo oběhnout všechny zásuvky v bytě. Rychlost byla měřena opět pouhým kopírováním souborů. Výsledky najdete v tabulce.

A co dál? Napadlo mě využít dům rodičů, pro další testy. Je mi jasné, že elektroinstalace zde není ideální - starší část z hliníku, nová z mědi, ale to určitě není na škodu - v normálním případě budou výsledky určitě lepší.
Tedy si můžeme probrat co všechno jsem zkusil a co mě napadlo:
- přenos po síti do jiného patra, což bude patrně nejčastější využití, pokud nechcete vrtat ve stropě díry a protahovat LAN kabel - 113,1 Mbit/s
- přenos do garáže v zahradě 55m - 63 Mbit/s
- 50m prodlužovačka - napadlo mě, že třeba bude někdo chtít natáhnout síť do zahradního altánku - 99,7 Mbit/s
- a malý pokus - přenos z jednoho domu do druhého přes veřejnou síť. Celková vzdálenost 83m, k tomu je třeba přičíst průchod přes dva elektroměry. Nepočítal jsem s tím, že by se adaptéry vůbec viděly, ale stalo se. Rychlost nic moc, ale za těhle podmínek se nedivím - 2,8 Mbit/s
Upozornění: Poslední pokus byl pouze pro zkoušky! Je třeba si uvědomit, že signál z powerline by vlastně přes elektroměry vůbec projít neměl! Navíc po veřejné elektrické síti už chodí ovládací signály např. pro HDO a ČEZu (případně eonu a dalším) by se určitě nelíbilo rušení vytvořené vašimi powerliny.

Shrnutí:
Dvojice adaptérů se prodává za cenu těsně pod 2.000,- Kč.
Co bych vytknul? Abych řekl pravdu, nemám nic. Snad bych jen uvítal nižší cenu.
A co pochválit? Adaptéry nezklamaly při žádném z testů. Spolehlivé a stálé spojení. Možnost poslat síť i po obyčejné prodlužovačce. Obsahují zásuvku, takže připojením adaptéru k síti nepřijdete o zdroj 230V. Jednoduchost - prostě připojíte, zatrčíte do zásuvky a to je vše. Inteligentní funkce šetření. Možnost nastavit QoS. Tři roky záruky.
Tím bych vlastní recenzi ukončil, a pokud máte jakékoli dotazy, nebo nápady, klidně se ptejte.
Nemáte oprávnění prohlížet přiložené soubory.
Naposledy upravil(a) ITCrowd dne 07 pro 2015 23:43, celkem upraveno 2 x.


Zkusili jste to vypnout a zapnout? Problémy řeším pouze v tématech. Do SZ mi proto píšete zbytečně.
Základní diagnostika WiFi Jak na diagnostiku sítě Router jako switch Proč je nesmysl chtít router s velkým dosahem

Reklama
Uživatelský avatar
PC-HELP_robot
Level 2.5
Level 2.5
Příspěvky: 256
Registrován: duben 11
Pohlaví: Nespecifikováno

Re: ASUS PL-E52P DUO, aneb počítačová sít ze zásuvky.

Příspěvekod PC-HELP_robot » 04 pro 2015 10:59

Publikováno, děkujeme za hezký článek :bigups:

Uživatelský avatar
Akrej
Level 5.5
Level 5.5
Příspěvky: 2796
Registrován: červen 12
Bydliště: Támhle za kopcem
Pohlaví: Muž

Re: ASUS PL-E52P DUO, aneb počítačová síť ze zásuvky.

Příspěvekod Akrej » 04 pro 2015 19:37

Jak to dokaže pracovat ze sití taková dost podstaná věc až se mi nechce věřit že tohle jde koupit?
"Nejsem nerozumný. Jen nemám ten samý rozum jako vy."
Diogénes ze Sinopé
--------------------------------------
Zdarma bitcoiny každou hodinu! - www.freebitco.in
--------------------------------------
Snažím se psát bez chyb :)

Uživatelský avatar
ITCrowd
Tvůrce článků
Elite Level 11
Elite Level 11
Příspěvky: 13311
Registrován: březen 10
Pohlaví: Muž

Re: ASUS PL-E52P DUO, aneb počítačová síť ze zásuvky.

Příspěvekod ITCrowd » 05 pro 2015 15:02

Jak? Jednoduše. Můžeš to přirovnat k ADSL - vhodnou modulací a využitím frekvenčního spektra, které není normálně používáno. Uznávám, že u 230V rozvodů je to složitější - je třeba důkladně odfiltrovat 50Hz a jeho harmonické, navíc po kabelech může jít různé rušení z např. komutátorových vrtaček, či spínaných zdrojů. Nicméně, jak vidíš, i to jde.
Zkusili jste to vypnout a zapnout? Problémy řeším pouze v tématech. Do SZ mi proto píšete zbytečně.
Základní diagnostika WiFi Jak na diagnostiku sítě Router jako switch Proč je nesmysl chtít router s velkým dosahem

Uživatelský avatar
FlanK3r
Tvůrce článků
Level 4
Level 4
Příspěvky: 1486
Registrován: září 13
Bydliště: Brno
Pohlaví: Muž

Re: ASUS PL-E52P DUO, aneb počítačová síť ze zásuvky.

Příspěvekod FlanK3r » 07 pro 2015 15:10

to je perfektní, jsem snad v češtině ještě nic o tomto nečetl...A pro mě to je jak "malý zázrak" :) Takže vlastně stačí jen třeba 1m kabel, ten vyvést z modemu či nějakého PC do powerliny č1 a pak mít třeba v další místnosti druhou powerlinu a tu kratším kabelem propojit s druhým RJ45 zařízením (bezdrátový signál ta powerlina taky umí distribuovat, tzn z druhé powerliny bych mohl chytit i Wifi?) ? Díky za odpověd.
AMD FX-8350@5GHz stabilní, Asus Crosshair V Formula-Z, 2x 4GB 2400MHz TridentX, AMD Radeon HD6870, SSD Kingston HyperX 256GB, cca 2TB pevné disky, Corsair TX850W. Další HW: AMD x4 955 BE, 965 BE, 970 BE, 975 BE, 980 BE, 1090T BE, 1100T BE, FX-4300, FX-6300, FX-8320, FX-8350, FX-9370 atd

Uživatelský avatar
ITCrowd
Tvůrce článků
Elite Level 11
Elite Level 11
Příspěvky: 13311
Registrován: březen 10
Pohlaví: Muž

Re: ASUS PL-E52P DUO, aneb počítačová síť ze zásuvky.

Příspěvekod ITCrowd » 07 pro 2015 19:30

K první části. - ano. typicky z routeru jeden port do powerliny1, druhou powerlinu do dalšího patra a k jejímu portu připojit zařízení. Port druhé powerliny se chová, jako by byl port routeru.
k druhé části. - WiFi tyto adaptéry neumí, jen LAN. Probádal jsem jak stránky Asusu, tak nastavení v dodávaném softwaru a hledal jsem i novou síť WiFi na ntb. Hlavně proto, že např. na stránkách Mironetu je u těchto adaptérů uvedeno, že WiFi umí, ale to bude chyba. Pokud je požadavek na Powerline i s WiFi, pak to Asus umí taky, jen je třeba volit jiný typ: https://www.asus.com/cz/Networking/PL-N12-Kit/
Zkusili jste to vypnout a zapnout? Problémy řeším pouze v tématech. Do SZ mi proto píšete zbytečně.
Základní diagnostika WiFi Jak na diagnostiku sítě Router jako switch Proč je nesmysl chtít router s velkým dosahem

Uživatelský avatar
Martin63
Level 5.5
Level 5.5
Příspěvky: 2844
Registrován: prosinec 10
Bydliště: Horní Bříza
Pohlaví: Muž

Re: ASUS PL-E52P DUO, aneb počítačová síť ze zásuvky.

Příspěvekod Martin63 » 07 pro 2015 22:53

ITCrowd: Ahoj, asi tě zaúkoluji. :D
Jelikož jsi načal téma o kterém nikdo moc nepíše a i když mám za sebou spoustu přípojek, tak jsem se s tímhle řešením ještě nesetkal. Nicméně silně přemýšlím na některých místech o jeho nasazení...

Otázky: (Pokud nebudeš chtít odpovídat, tak to chápu. Nicméně v praxi by se mi ty odpovědi hodily.)
1.) Jakou máš elektroinstalaci Hliník/Měď?
2.) Jak starou elektroinstalaci v domě máš? (Na roky)
3.) Zkoušel jsi použít místo rozdvojky něco masivnějšího? Třeba prodlužku s 5-ti zásuvkami + osvětleným vypínačem? Jak to běhá tam?
4.) Slyšel jsem, že po zapnutí mikrovlnné trouby, nebo pračky, či vysavače klesá rapidně rychlost. Zkoušel jsi?
5.) Co si představit pod pojmem "vzdálená místnost", která má dát 69,9 Mb/s? Garáž to asi nebude, protože jsi u ní napsal 63 Mb/s.
6.) Čím jsi tu rychlost, reálnou prostupnost mezi Power Liny testoval?
*(((7.) Nemá moc smysl zamazávat kódové označení Power Linu na screenech, když to na 1/2 screenech zapomeneš zamazat. :-) )))*
Raději se 3x zeptej, než provedeš něco, čeho bys pak mohl litovat. :lama:

Je lepší to opravit přes TeamViewer a do fóra pak napsat konečné řešení problému, než trávit drahocenný čas radou, kterou méně znalý člověk může pojmout jinak, než byla samotným tvůrcem myšlena.

Jsem tu, pokud nemůžu spát, a pokud nemůžu spát, tak je něco špatně.

Uživatelský avatar
ITCrowd
Tvůrce článků
Elite Level 11
Elite Level 11
Příspěvky: 13311
Registrován: březen 10
Pohlaví: Muž

Re: ASUS PL-E52P DUO, aneb počítačová síť ze zásuvky.

Příspěvekod ITCrowd » 07 pro 2015 23:07

Ahoj,
ad 1 a 2.) Údaje uvedené v tabulce jsou z normálního panelákového bytu z roku 1985. Elektroinstalace hliník, TN-C. Údaje dopisované v textu jsou z RD rodičů, kde je kombinace hliník (1978) a měď (1999).
ad 3.) Prodlužka s 5-ti zásuvkami - oba powerliny zapojeny vedle sebe (první údaj tabulky). Jinak 50m prodlužka měřena takto: 1. powerline v zásuvce, prodlužka zapojena do powerlinu. Druhý powerline zapojen do prodlužky. Kabel volně natažen.
ad 4.) vliv mikrovlnky a vysavače vyzkouším - dám je přímo do zásuvky powerlinu. Počítej ale s tím, že jiné typy se mohou chovat jinak.
ad 5.) vzdálená místnost myšlena mezi nejvzdálenějšími zásuvkami v bytě. Garáž je z měření u rodičů.
ad 6.) Reálná rychlost byla měřena prostým kopírováním souborů (tak jak měřím vše). Zdroj PC s SSD, nasdílený adresář se souborem. Cíl ntb se SSD, sdílený adresář připojen jako síťový disk. Kopírování měřeno totalcommanderem.
ad 7.) chybička se vloudila :lol:

Dodatečně přidáno po 10 hodinách 1 minutě 17 vteřinách:
Doplnění:
ad 4.) Vyzkoušena mikrovlnka a vysavač - připojeny do zásuvky powerline2 (cílový).
Mikrovlnka: - nezapnutá 119,9 Mbit/s, zapnutá 109,6 Mbit/s
Vysavač: - nemá žádný vliv
Zkusili jste to vypnout a zapnout? Problémy řeším pouze v tématech. Do SZ mi proto píšete zbytečně.
Základní diagnostika WiFi Jak na diagnostiku sítě Router jako switch Proč je nesmysl chtít router s velkým dosahem

Uživatelský avatar
Akrej
Level 5.5
Level 5.5
Příspěvky: 2796
Registrován: červen 12
Bydliště: Támhle za kopcem
Pohlaví: Muž

Re: ASUS PL-E52P DUO, aneb počítačová síť ze zásuvky.

Příspěvekod Akrej » 08 pro 2015 14:47

Asi v panelaku nezapojíš frezu nebo další strojírenské stroje na 3 faze? :D
"Nejsem nerozumný. Jen nemám ten samý rozum jako vy."
Diogénes ze Sinopé
--------------------------------------
Zdarma bitcoiny každou hodinu! - www.freebitco.in
--------------------------------------
Snažím se psát bez chyb :)

Uživatelský avatar
ITCrowd
Tvůrce článků
Elite Level 11
Elite Level 11
Příspěvky: 13311
Registrován: březen 10
Pohlaví: Muž

Re: ASUS PL-E52P DUO, aneb počítačová síť ze zásuvky.

Příspěvekod ITCrowd » 08 pro 2015 14:54

Hehe, to opravdu ne, i když tři fáze mám. Nicméně u těhle strojů by neměl být problém, používají totiž asynchronní motory, a ty nemají komutátor či nic podobného, co by mohlo způsobovat rušení.
Zkusili jste to vypnout a zapnout? Problémy řeším pouze v tématech. Do SZ mi proto píšete zbytečně.
Základní diagnostika WiFi Jak na diagnostiku sítě Router jako switch Proč je nesmysl chtít router s velkým dosahem

Uživatelský avatar
Martin63
Level 5.5
Level 5.5
Příspěvky: 2844
Registrován: prosinec 10
Bydliště: Horní Bříza
Pohlaví: Muž

Re: ASUS PL-E52P DUO, aneb počítačová síť ze zásuvky.

Příspěvekod Martin63 » 08 pro 2015 15:52

Díky. :-)
Raději se 3x zeptej, než provedeš něco, čeho bys pak mohl litovat. :lama:

Je lepší to opravit přes TeamViewer a do fóra pak napsat konečné řešení problému, než trávit drahocenný čas radou, kterou méně znalý člověk může pojmout jinak, než byla samotným tvůrcem myšlena.

Jsem tu, pokud nemůžu spát, a pokud nemůžu spát, tak je něco špatně.

Uživatelský avatar
ITCrowd
Tvůrce článků
Elite Level 11
Elite Level 11
Příspěvky: 13311
Registrován: březen 10
Pohlaví: Muž

Re: ASUS PL-E52P DUO, aneb počítačová síť ze zásuvky.

Příspěvekod ITCrowd » 26 lis 2016 12:45

Doplnění:

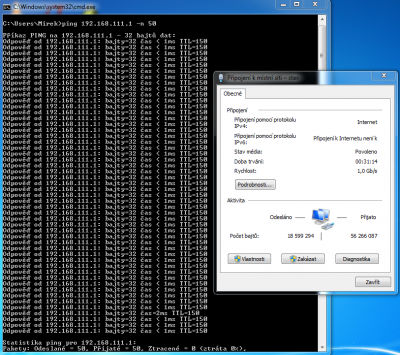

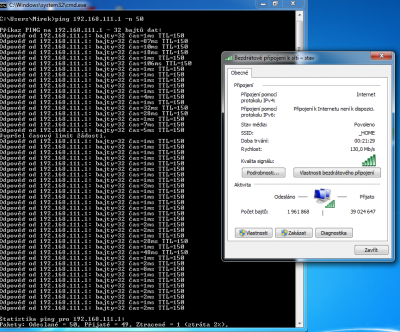

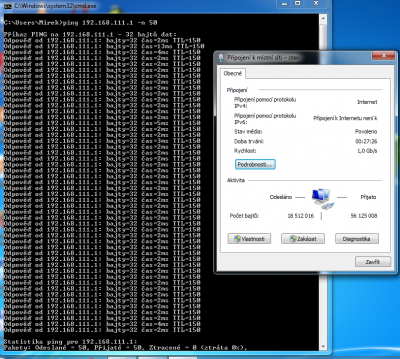

Byl jsem dotázán, jak je to s powerliny ohledně spolehlivosti pingů. Zde je tedy výsledek testování:



Kvůli vypovídající hodnotě jsem nechal pingat 50x. Výsledek je myslím naprosto jasný. Zatímco LAN je pod 1ms v 98% případů a v jednom 2ms, u PowerLine je ve většině případů ping 2ms, pouze v jediném případě přes 10ms, u WiFi jeden paket neprošel vůbec, jeden je nad 100ms, v osmi případech nad 10ms.
Z hlediska stability pingu tedy není co řešit.
