EVOLVEO Ray 2 - moderní skříň s tvrzeným sklem za 1500 Kč

Příspěvekod Adys301 » 21 črc 2017 08:00

EVOLVEO Ray 2

Obrázek


Značka Evolveo nemá moc dobrou reputaci. Je nechvalně známá svými levnými zdroji. Posledních pár měsíců však tato značka na kvalitě svých produktů zapracovala. Nejnovější zdroje mají certifikaci 80+ Gold a skříně vypadají lákavě. Evolveo má i svůj vlastní obchod a český personál. Zaslouží si Evolveo druhou šanci?

Odkud výrobky pocházejí?

Pojďme se podívat ke konkurenci. Polská značka SilentiumPC si získala spoustů fanoušků díky svým chladičům s excelentním poměrem cena/výkon a skříním s překvapivě dobrým zpracováním. Neznám původ chladičů SilentiumPC. Jsem si však jistý, že některé skříně jsou pouhé rebrandy od čínských značek jako CiT, GameMax, atd. Neberu to jako zápor. Skříně jsou levné a relativně kvalitní, není si na co stěžovat. Evolveo zvolilo stejný krok. Zde je dva příklady:

https://www.czc.cz/evolveo-t4/201542/produkt
https://www.czc.cz/silentiumpc-aquarius ... 38/produkt

https://www.czc.cz/evolveo-t1/201541/produkt
https://www.czc.cz/silentiumpc-pax-m70- ... 67/produkt

Obrázek
Obrázek

Skříně jsou až na pár výjimek identické. Jediná věc, která je rozlišuje jsou ventilátory, nálepka s logem značky a cena. V případě SilentiumPC Pax M70 aka Evolveo T1 je cenový rozdíl 1000 Kč! Evolveo Ray 2 se na Ebay prodává pod názvem Game Max Draco a stojí 2200 Kč bez poštovného.

Děkuji společnosti Evolveo za zapůjčení této skříně!

Obrázek


Fotografie

Obrázek
Obrázek
Obrázek
Obrázek
Obrázek
Obrázek
Obrázek

Specifikace, výbava a vlastnosti

Typ: Midi tower
Rozměry: 466 x 212 x 459 mm
Materiály: ocel, plast, tvrzené sklo
Počet 3,5'' HDD: 3
Počet 2,5'' HDD/SSD: 2
Maximální délka grafických karet: 415 mm
Maximální výška chladiče procesoru: 163 mm
Počet rozšiřujícíh slotů: 7
Podpora základních desek: ATX, mATX, mITX
Maximální počet ventilátorů (osazené ventilátory): 4 (4, modré LED)
Barva: černá
Konektory: 2x USB 2.0, 1x USB 3.0, audio
Prachové filtry: Pouze pod zdrojem

Skříň na první pohled zaujme svými ventilátory. Každý má 9 lopatek. Uvnitř rámečku je pásek se 33 LED. Díky němu mají ventálátory výjimečný vzhled. Ventilátory mají jeden 3pin konektor, ale dají se také připojit pomocí Molexu. Molex má své opodstatnění. Díky LED pásku mají ventilátory vysokou spotřebu, protože vyžadují až 0,48 A. Levné základní desky by tedy nemusely všechny čtyři ventilátory uživit.

Skříň má na svou cenu slušnou podporu AIO vodních chladičů. Dopředu se bez problémů vejdou až 360mm radiátory a zadní pozice pojme jeden 120mm radiátor. Custom loop by se do této skříně také vešel. Pokud však máte peníze na custom vodníka, nebudete si (doufám) kupovat skříň za 1500 Kč. Potěší i komora pro zdroj, která skryje téměř všechny kabely.

Specialitou této skříně jsou dva kusy tvrzeného skla. Jedno slouží jako bočnice. Má tloušťku 5mm a je ztmaví pohled do skříně. Druhý kus je vepředu. Zcela blokuje přísun vzduchu pro tři přední ventilátory a po pár minutách hraní je bedna na dotek teplá a komponenty uvnitř mají vysoké teploty. Sklo jde naštěstí odmontovat. Doporučuji to udělat v každém případě, protože s nasazeným předním sklem ve skříni není absolutně žádné proudění vzduchu. S odstraněným sklem má skříň parádní airflow a komponenty mají slušné teploty i když ventilátory běží na minimálních otáčkách.

phpBB [video]


Testovací sestava a metodika testování

Počítač

Procesor: AMD Ryzen 5 1600
RAM: Patriot Signature 2x8 GB @ 3200 MHz
Motherboard: MSI B350M GAMING PRO
Grafická karta: GIGABYTE GeForce GTX 1060 3GB WF
Systémové SSD: Western Digital Green 240GB M2
Herní SSD: 2x Crucial BX200 240 GB + Kingston Fury 120 GB RAID 0
Zdroj: EVGA 750 G2
Case: Evolveo Ray 2
Chlazení CPU: Arctic Liquid Freezer 120

Konfigurace chlazení

Pumpa Arctic Liquid 120 (CPU): 12V
Pumpa NZXT X31 (GPU): 12V
5x Evolveo 33 LED: 3,6V
1x Arctic F12: 3,6V
Grafická karta: Auto


Hlučnost a teploty počítače

Hlučnost

Hlukoměr (Nokia N8 :lookround: ) jsem postavil uprostřed klávesnice. Testování skříní není tak jednoduché, jak se může na první pohled zdát. Profesionální recenzenti, kteří chtějí mít co nejpřesnější výsledky (GamersNexus, Hardware Canucks, Techpowerup) mají speciální komory jen pro testování skříní, které mají vždy stejnou teplotu a jsou oddělené od hluku, které může způsobovat okolí. Berte tedy tyto výsledky s rezervou.

Vypnuté PC: 32,5 dB
Klid: 34 dB
Zátěž: 34,5 dB

Teploty

Teplota místnosti: 24-25°C

Nasazené přední sklo

Procesor: 40-70°C
Grafická karta: 38-72°C

Vyjmuté přední sklo

Procesor: 30-55°C
Grafická karta: 30-48°C

Přední sklo tétk skříní opravdu škodí. Po 10 minutách ve 3D Mark Fire Strike se teploty součástek zvýšily přibližně o 15°C. Celá skříň se začala ohřívat, protože jeden zadní ventilátor zkrátka nestíhal vyfukovat nashromážděný ohřátý vzduch. To se projevilo i na teplotách ostatních součástek. Teploty SSD disků se během tak krátké doby zvýšily o 6°C a HDD o 10°C. A to jsem netestoval žádné komponenty náročné na chlazení. Kdyby tam byl přetaktovaný Ryzen 7 a třeba GTX 1080 Ti, teploty by byly mnohem horší.

Zpracování skříně a závěr

Kvalita této skříně je v podstatě stejná jako u značek Zalman, Corsair, Bitfenix, Cooler Master a SilentiumPC ve stejné cenové kategorii. Není to nic extra, ale skříň působí kvalitněji než levné bedýnky od Eurocase, Modecom, Crono apod. Na skříň musíte zatlačit, aby se prohýbala, bočnice je pevná. Tvrzené sklo celkový dojem ještě vylepšuje. Při stavbě PC jsem nenarazil na žádné ostré hrany, cable management zvládne i začátečník. Pokud se vám tato skříň líbí a přemýšlíte o její koupi, mohu ji doporučit za přepokladu, že sundáte přední sklo. Toto je podle mne jediný problém této skříně, který však může spoustu potencionálních zákazníků odradit.

Klady
Nízká cena
Tvrzené sklo
Možnost dobrého prodění vzduchu
Zpracování na slušné úrovni vzhledem k ceně
Čtyři LED ventilátory v ceně
Efektivní a jednoduchý cable management
Komora pro zdroj
Lze osadit až 360mm radiátor

Zápory
Přední sklo zcela blokuje přísun vzduchu třem předním ventilátorům

Co by se dalo vylepšit

Nahradit přední sklo děrovanou maskou s prachovým filtrem, aby ventilátory nebyly jen na okrasu
Přidat jednoduchý regulátor otáček ventilátorů a vypínač LED
Evolveo prodává i samostatné ventilátory v červené a zelené barvě. Ray 2 se však prodává pouze s modrými ventilátory
Strop skříně by mohl mít místo pro dva 120mm ventilátory

ObrázekObrázekObrázek

Nejlevnější skříň s tvrzeným sklem a slušným zpracováním. Přední část však způsobuje zbytečně vysoké teploty.


Poděkování
Moc vám děkuji za přečtení mého článku! Doufám, že jsem vám aspoň trochu pomohl při rozhodování o koupi vaší nové počítačové skříně. S testováním skříni nemám moc zkušeností, ocením konstruktivní kritiku! Jestli se vám článek líbil, můžete mě podpořit likem na FB a odběrem na YT.

Děkuji společnosti Evolveo za zapůjčení skříně Evolveo Ray 2!

ObrázekObrázek
You Tube: TechAdys301 Patreon: Adys301
Obrázek
Obrázek


HW specialista a tvůrce článků
Moje článkyFacebook
Partneři: ASUSMSIT.S. Bohemia

Reklama
Uživatelský avatar
Ltb
Administrátor
Master Level 8
Master Level 8
Příspěvky: 6214
Registrován: únor 03
Bydliště: Praha západ
Pohlaví: Muž

Re: EVOLVEO Ray 2 - moderní skříň s tvrzeným sklem za 1500 Kč

Příspěvekod Ltb » 21 črc 2017 10:29

Publikováno
VELKÉ díky za další skvělou recenzi, tentokráte PC skříně, fajn osvěžení a dobrá inspirace pro hráče :bigups: :bigups:

Sonic1SVK
nováček
Příspěvky: 15
Registrován: listopad 16
Pohlaví: Muž

Re: EVOLVEO Ray 2 - moderní skříň s tvrzeným sklem za 1500 Kč

Příspěvekod Sonic1SVK » 22 črc 2017 13:59

To co za genialneho cinskeho ci ceskeho inziniera dal predne ventilatory pod sklo? Kebyze tam su aspon dierky v mriezke ale to by vyzeralo fakt divne. Podla mna za tu cenu uplne vyhodene peniaze

Uživatelský avatar
Fiba
Level 4
Level 4
Příspěvky: 1074
Registrován: červenec 15
Pohlaví: Muž

Re: EVOLVEO Ray 2 - moderní skříň s tvrzeným sklem za 1500 Kč

Příspěvekod Fiba » 22 črc 2017 14:05

To sundání skla je taky přece blbost. Bude to vypadat strašně, bude to tahat prach a taky to asi není uplně bezpečný.
CPU: Intel Core i5 6400 2.7 GHz, GPU: MSI GeForce GTX 980Ti 6GB, RAM: Kingston HyperX Savage 16GB DDR4 2400 MHz, MB: Asus ROG Maximus VIII Hero, SSD: Kingston HyperX Fury 120GB, HDD: WD Black 1TB, PSU: Evga SuperNOVA 750 G2, Case: Corsair Carbide Series 400C

Uživatelský avatar
MartyBoy
nováček
Příspěvky: 1
Registrován: červenec 17
Pohlaví: Muž

Re: EVOLVEO Ray 2 - moderní skříň s tvrzeným sklem za 1500 Kč

Příspěvekod MartyBoy » 22 črc 2017 14:10

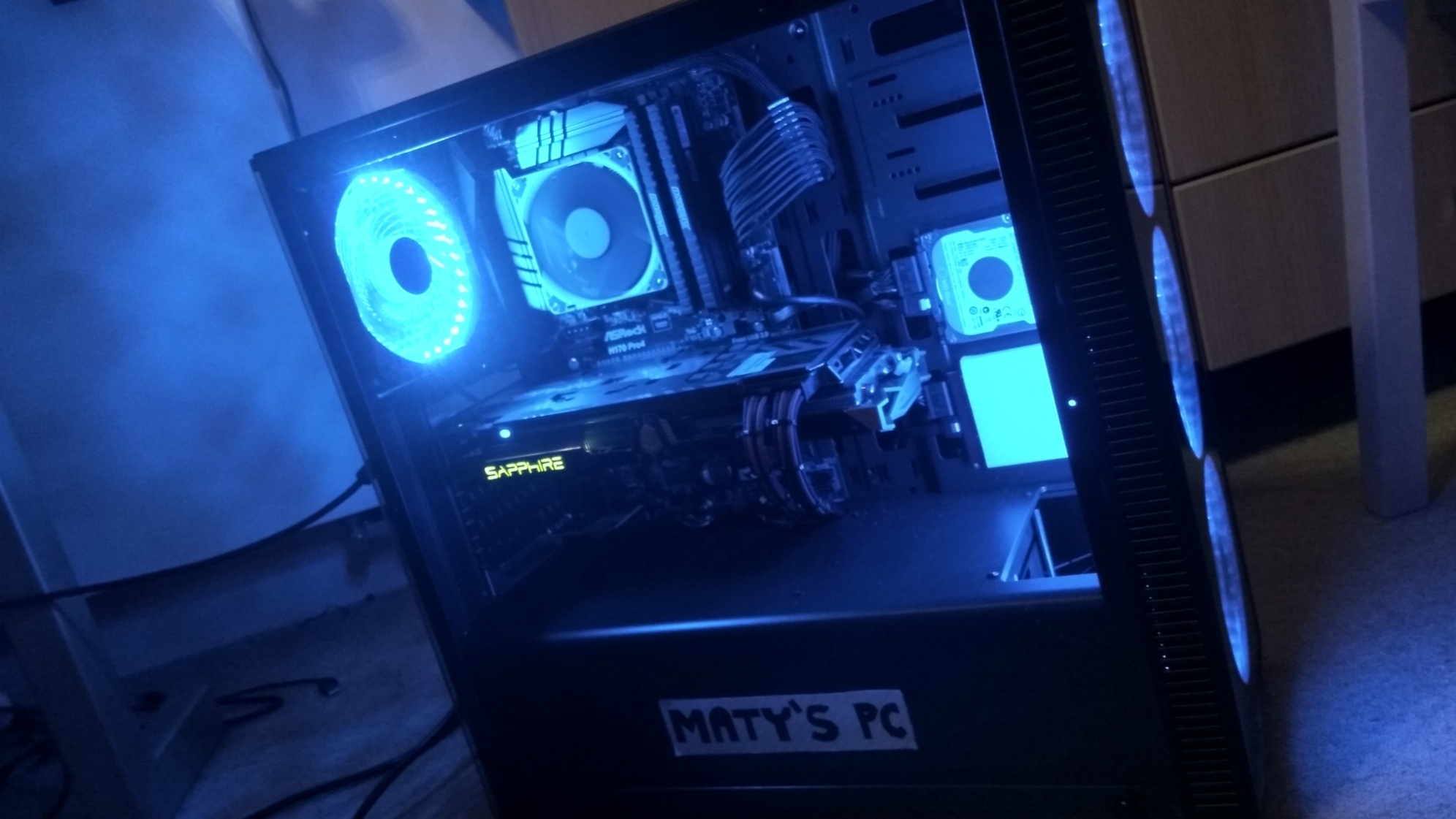

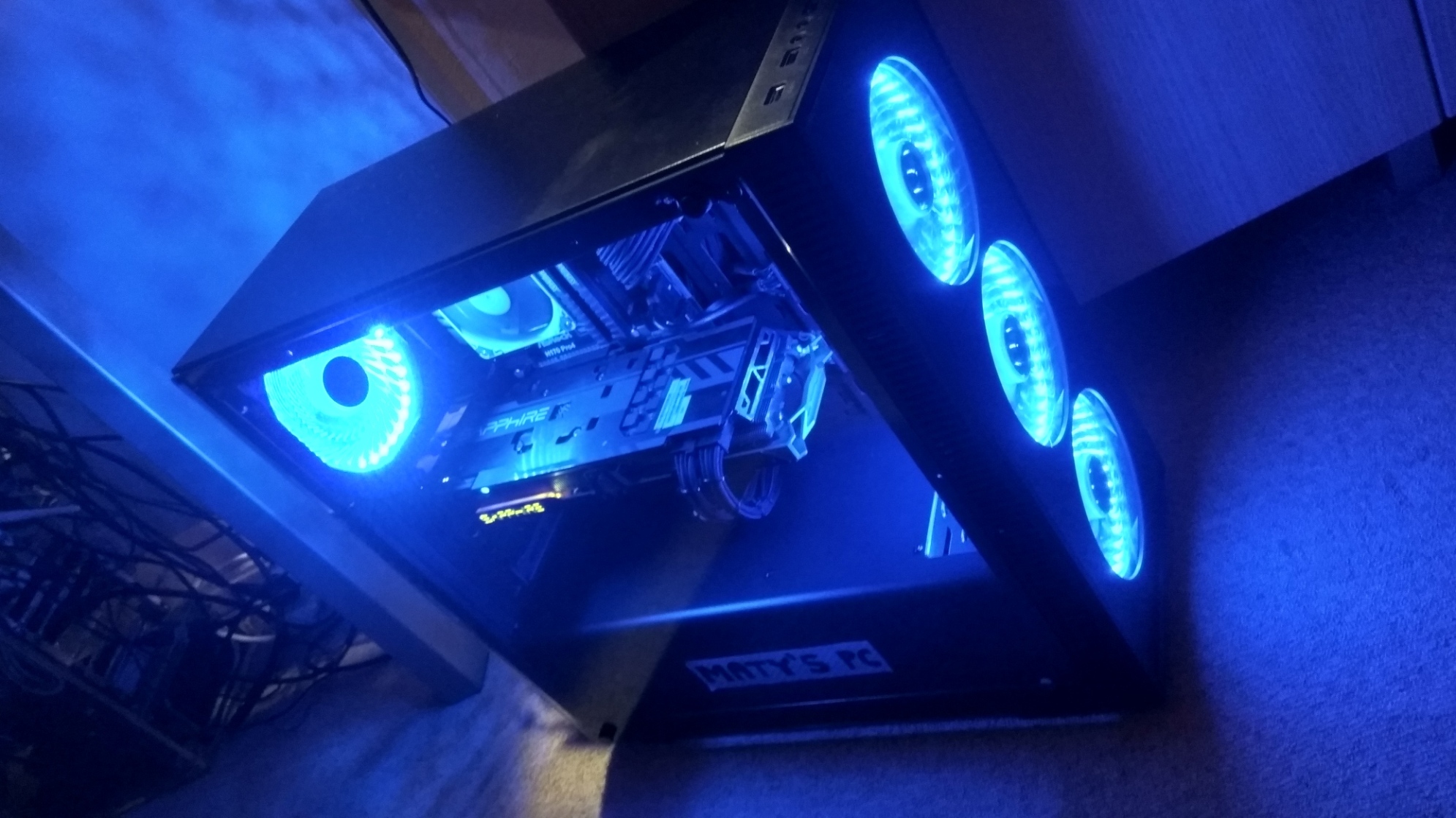

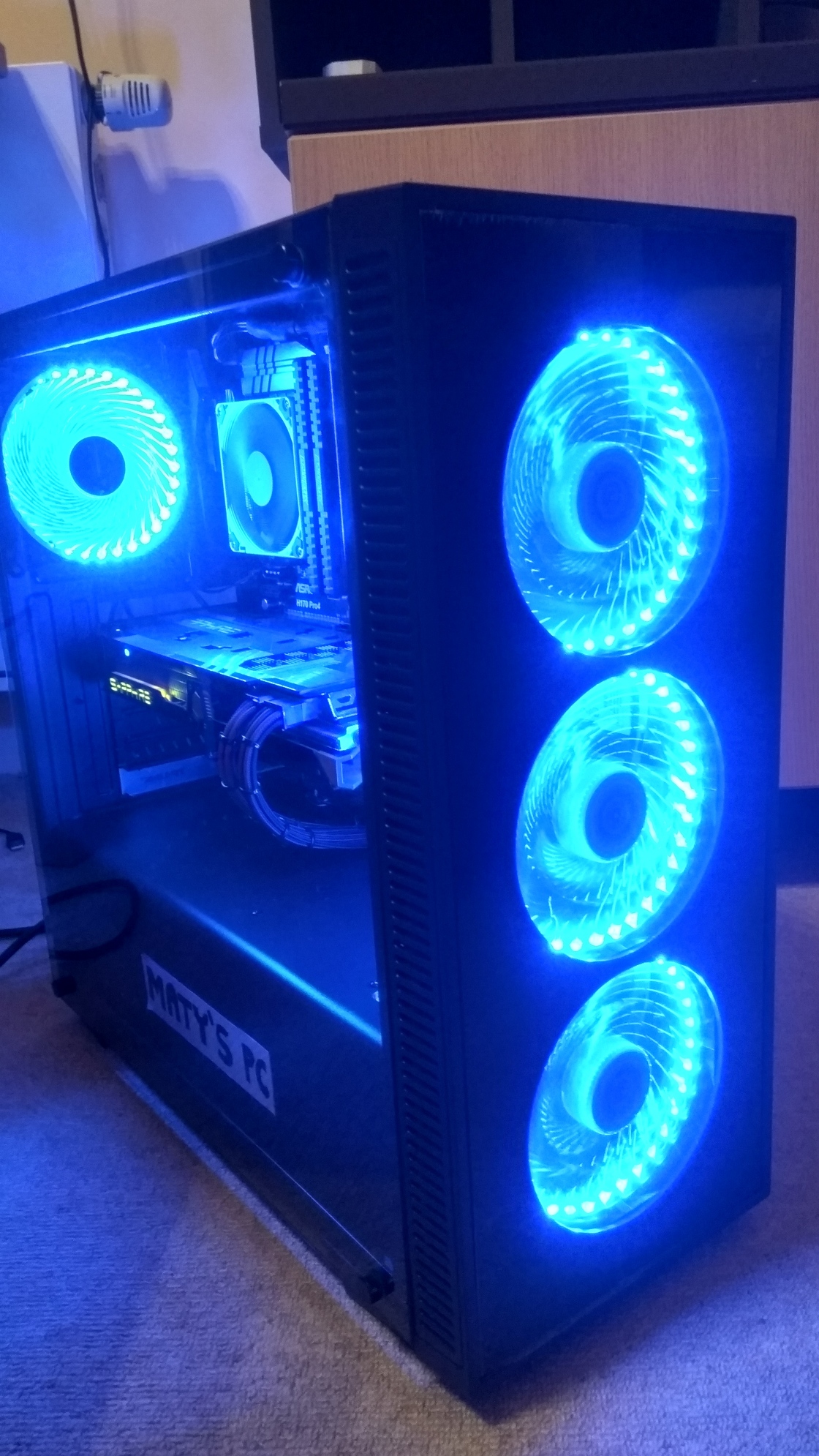

Také jsem dělal takovou malou recenzi na tuto skříň. Musím říct, že mě velice příjemně překvapila :) :thumbup:
viz. odkaz.: https://www.facebook.com/MartyBoyPC
Nemáte oprávnění prohlížet přiložené soubory.
Naposledy upravil(a) MartyBoy dne 22 črc 2017 14:44, celkem upraveno 1 x.

Uživatelský avatar
Karrex
Master Level 8.5
Master Level 8.5
Příspěvky: 7320
Registrován: listopad 08
Bydliště: Brno
Pohlaví: Muž

Re: EVOLVEO Ray 2 - moderní skříň s tvrzeným sklem za 1500 Kč

Příspěvekod Karrex » 22 črc 2017 14:22

Sonic1SVK píše:To co za genialneho cinskeho ci ceskeho inziniera dal predne ventilatory pod sklo? Kebyze tam su aspon dierky v mriezke ale to by vyzeralo fakt divne. Podla mna za tu cenu uplne vyhodene peniaze


Nikdo. Otvory pro vzduch jsou na boku.
Funguji už jen přes SZ a Skype. Sestava v profilu.
Watercooling Club EXOverclocker@HWBot league rank#1 Aprilia Shiver Club BMW ///M Club

Uživatelský avatar
Adys301
člen HW spec týmu
Master Level 9
Master Level 9
Příspěvky: 7965
Registrován: říjen 12
Bydliště: Ano
Pohlaví: Muž

Re: EVOLVEO Ray 2 - moderní skříň s tvrzeným sklem za 1500 Kč

Příspěvekod Adys301 » 22 črc 2017 14:23

Ty otvory jsou falešné :D
HW specialista a tvůrce článků
Moje článkyFacebook
Partneři: ASUSMSIT.S. Bohemia

Uživatelský avatar
Karrex
Master Level 8.5
Master Level 8.5
Příspěvky: 7320
Registrován: listopad 08
Bydliště: Brno
Pohlaví: Muž

Re: EVOLVEO Ray 2 - moderní skříň s tvrzeným sklem za 1500 Kč

Příspěvekod Karrex » 22 črc 2017 14:25

To bylo samozřejmě myšleno jako vtip, já měl na mysli ty mezery z nedolíhajícího panelu, jak je na fotkách vidět :-P .

Dodatečně přidáno po 1 minutě 7 vteřinách:
Btw. ve spodu předního panelu není díra?
Funguji už jen přes SZ a Skype. Sestava v profilu.
Watercooling Club EXOverclocker@HWBot league rank#1 Aprilia Shiver Club BMW ///M Club

Uživatelský avatar
Adys301
člen HW spec týmu
Master Level 9
Master Level 9
Příspěvky: 7965
Registrován: říjen 12
Bydliště: Ano
Pohlaví: Muž

Re: EVOLVEO Ray 2 - moderní skříň s tvrzeným sklem za 1500 Kč

Příspěvekod Adys301 » 22 črc 2017 16:40

Je, ale i nestačí pro tři ventilátory.
HW specialista a tvůrce článků
Moje článkyFacebook
Partneři: ASUSMSIT.S. Bohemia

Uživatelský avatar
X
Tvůrce článků
Elite Level 12.5
Elite Level 12.5
Příspěvky: 18580
Registrován: květen 07
Bydliště: ČR: Vysočina: Havlíčkův Brod
Pohlaví: Muž

Re: EVOLVEO Ray 2 - moderní skříň s tvrzeným sklem za 1500 Kč

Příspěvekod X » 22 črc 2017 17:38

Adys301 píše:Ty otvory jsou falešné :D

Tak to potom nechápu! Co se zeptat výrobce, kde se nasává vzduch? :evil:

Když jsem inovoval (návrh, realizace technikem v IT) svou obrovskou case Chieftec BigTower, tak jsem nakonec přidal dopředu dolů 2x 14 cm ventilátory na dokoupený rámeček až za šachty s harddisky / SSD a vzduch čerpá nejen z perforací předku, ale především z bočních otvorů původně zamýšlených pro chlazení harddisků (ostatní nadbytečné otvory na boku (situováni u procesoru a grafiky) byli zalepeny černou izolepou, aby nenarušovali proud vzduchu zepředu dozadu). Další 1x 14 cm ventilátor jsem přidal dopředu nahoru do šachty pro mechaniky (3-4, celkem mám 6 pozic), samozřejmě jsem všude na vstupu vzduchu implantoval prachové filtry ... Ventilátory jsou ultravýkonné: 14 cm Noctua IndustrialPPC 3 000 PWM, nyní v létě se teplota procesoru (v běžné zátěži, na Intel i7 - 6700K vidím max vytížení na 25%) udržuje lehce na teplotě vzduchu (+ několik °C nad) jižní podkrovní serverovny: 25 - 35°C

Obrázek Obrázek
KATEGORIE:​SYSTÉM​NET​DATA​EMULACE​HRY​VIDEO​AUDIO​GRAFIKA​TEXT‌​‌​ ‌​‌​APP‌‌‌‌​Brigády‌​Filmy‌​Firefox​​●‌​FormátHlavolam‌​●‌​Hra‌​●‌​Hry‌​​Ikony‌​Klipy‌​Knihy‌​●‌​KomixyKoš‌​Melodrama‌​NákupyOdkazy‌​OS‌​Plné hry‌​●‌​RubikSam CoupéSoftware‌​●‌​Šedá zónaTV‌​‌​TV‌​Úložiště‌​VideoNovinky‌​Zajímavosti‌​Znaky

Uživatelský avatar
Blitzkrieg
Level 3
Level 3
Příspěvky: 504
Registrován: prosinec 16
Pohlaví: Muž

Re: EVOLVEO Ray 2 - moderní skříň s tvrzeným sklem za 1500 Kč

Příspěvekod Blitzkrieg » 22 črc 2017 17:46

Nechápu verdikt, je tu obrovský problém s airflow (to je na PC case jedna z nejdůležitějších věcí), takže by si skříň zasloužila minimální hodnocení...

Je sice hezké, že odebráním skla se situace výrazně zlepší, ale je to vůbec možné brát jako řešení? To mám mít na stole/pod deskou stolu točící se ventilátory bez jakékoliv "ochranné vrstvy"? A co prach?


Evolveo jen dokázalo, že stále vyrábí šmejdy...

Uživatelský avatar
X
Tvůrce článků
Elite Level 12.5
Elite Level 12.5
Příspěvky: 18580
Registrován: květen 07
Bydliště: ČR: Vysočina: Havlíčkův Brod
Pohlaví: Muž

Re: EVOLVEO Ray 2 - moderní skříň s tvrzeným sklem za 1500 Kč

Příspěvekod X » 22 črc 2017 17:51

Kupující si asi musí ty falešné otvory sám proděravět :lol:
