Recenze ASUS ROG STRIX Z370-F GAMING

Příspěvekod Adys301 » 22 úno 2018 12:55

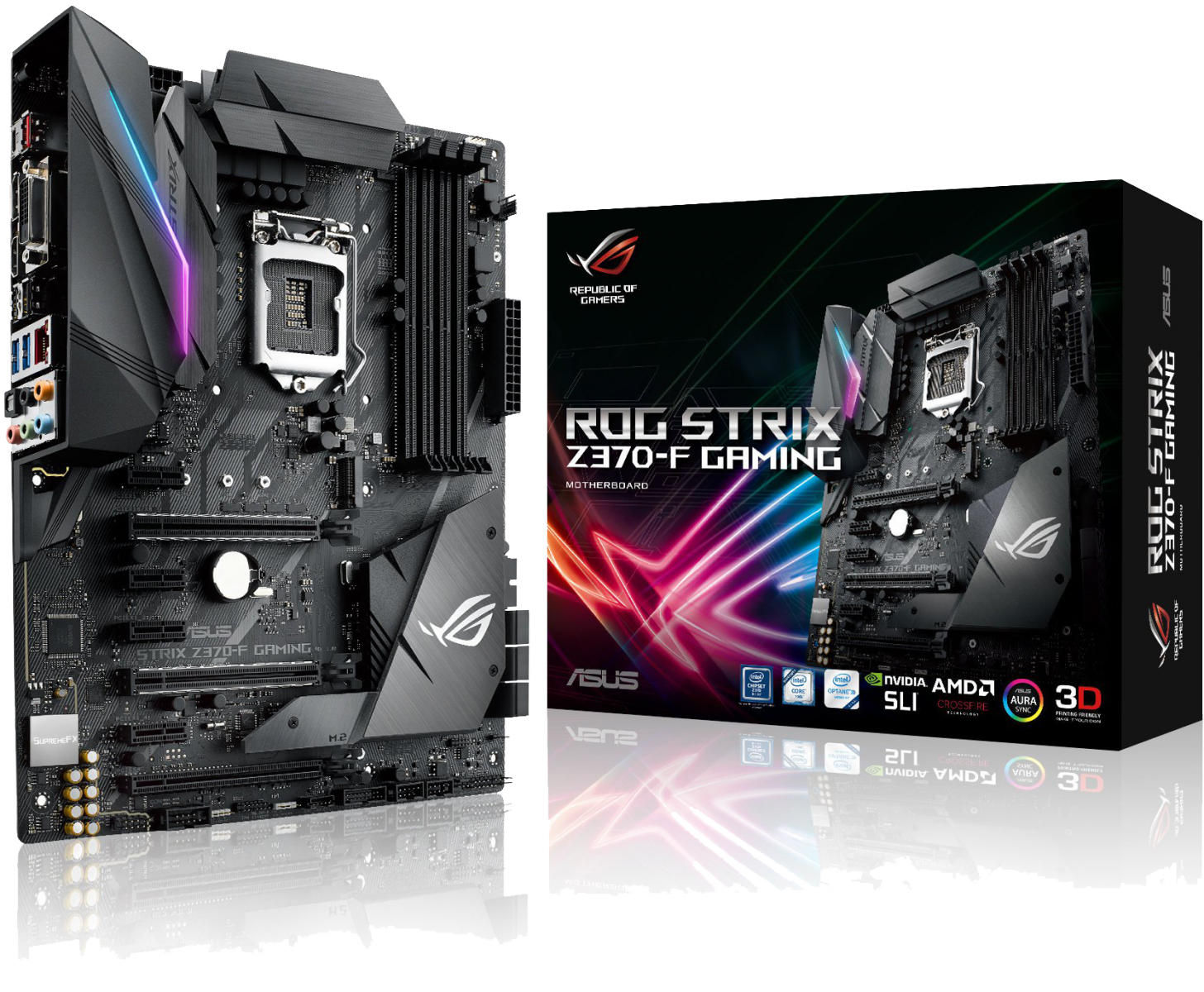

ASUS ROG STRIX Z370-F GAMING

Obrázek



Mezi přednosti platformy Coffee Lake patří skvělý potenciál pro přetaktování. Procesory sice dosahují vysokých frekvencí, ale také se jim zvýší spotřeba a tím pádem i nároky na kvalitu napájení a jeho chlazení. Základní desky s chipsetem Intel Z370 jsou určené pro přetaktování, některé z nich však v testech dopadají katastrofálně. Největším problémem je kvalita a chlazení VRM. Přehřívající VRM způsobuje nestabilitu systému, v horších případech se může spálit a poškodit nebo zničit procesor. Právě kvůli tomu se doporučuje koupě kvalitnější desky, která má silné VRM a dostatečné chlazení. Cena kvalitních základních desek od ASUS pro CPU 8. generace začíná přibližně na 4 200 Kč za ASUS PRIME Z370-A. ROG STRIX Z370-F Gaming je v podstatě stejná deska, jen má na sobě logo ROG a tím pádem je o 600 Kč dražší. Jakou má výbavu a jak si poradí v náročných testech? Čtěte dál...

Za poskytnutí zdroje Fortron HYDRO 600 děkuji společnosti FSP Group.

Obrázek


Specifikace a obsah balení

Patice: 1151
Podpora CPU: Intel Core i3 až Core i7 8. generace, Intel Pentium Gold,Intel Celeron G
Podpora pamětí: DDR4, až 4000 MHz
Chipset: Intel Z370
Sloty: 3x PCI-E 3.0 x16 (x16, x8, x4), 4x PCI-E 3.0 x1
Konektory pro uložiště: 6x SATA 3, 2x M.2, Intel Optane Ready
Zvukový čip: Realtek ALC 1220A
Síťový čip: Intel I219E
TPM: Ano
SLI: Ano, Two-way
CFX: Ano, Three-way

K základní desce dostanete čtyři černé SATA kabely, IO shield ve stylu ROG, držák ventilátoru pro chlazení VRM, věšák na kliku ROG, HB SLI můstek, nálepky ROG, svazovač kabelů, prodlužovací RGB kabel, jeden termistor a manuál a CD s ovladači.

Rozbor základní desky
Obrázek

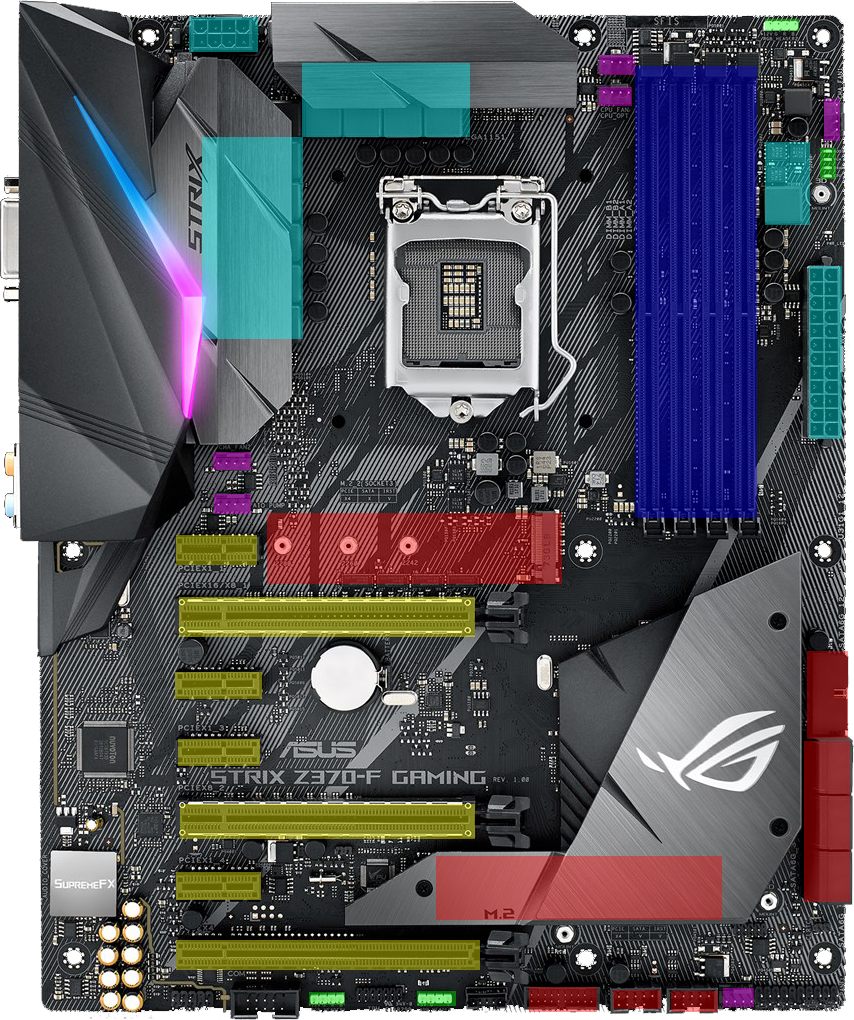

6x SATA 3, 2x USB 3.0, 2x USB 2.0, 2x M.2 M.2 2280
4x DIMM DDR4, až 4000 MHz, maximální kapacita 64 GB
3x PCI-E x16 3.0, 4x PCI-E x1 3.0
EPS, ATX 24pin, 8 fází pro CPU, 2 fáze pro SOC/iGPU, 1 fáze pro RAM
2x CPU FAN, 1x PUMP, 3x SYSFAN
RGB konektory, debug LED

Obrázek

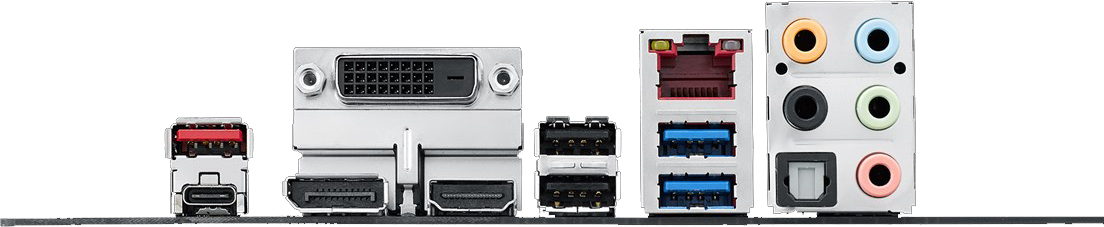

USB 3.1 Gen2 typ A, USB-C
DVI,HDMI, DP
2x USB 2.0
LAN, 2x USB 3.0
Audio

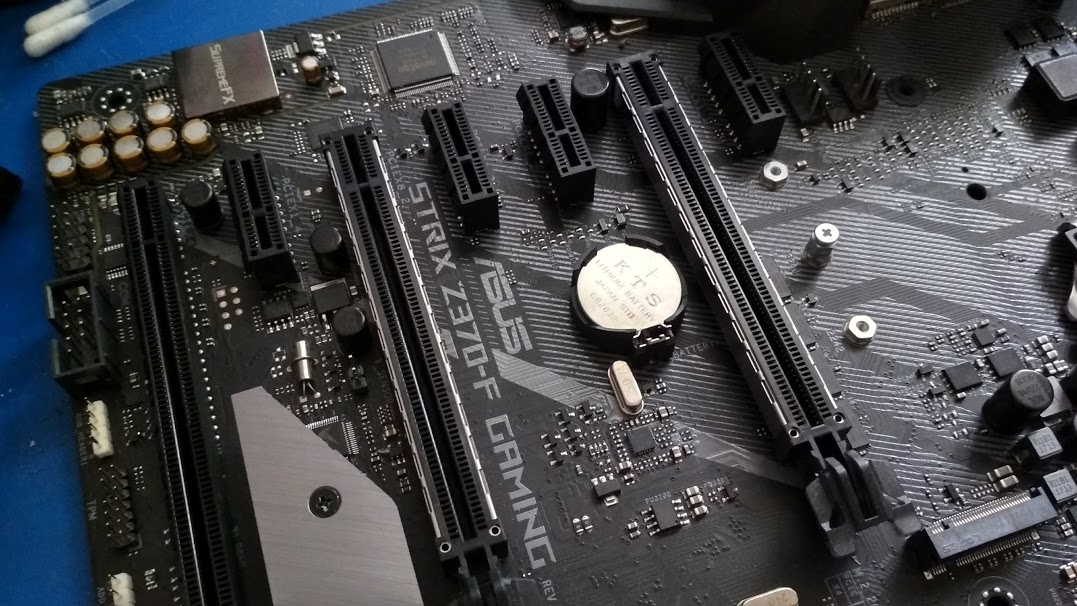

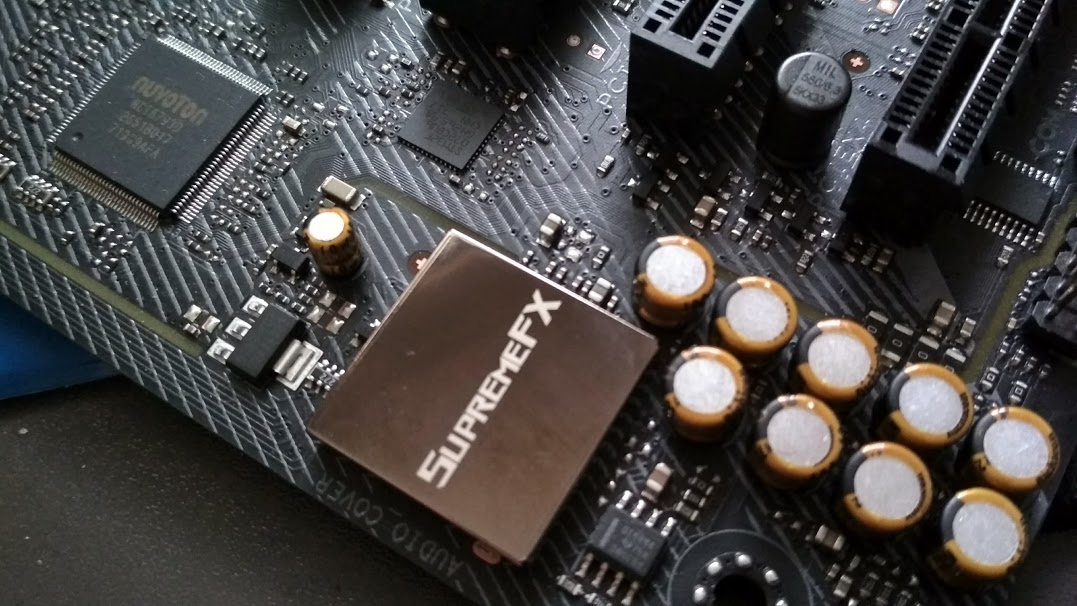

Základní deska má černé PCB, chladiče mají šedé a stříbrné barvy. Na krytu IO konektorů jsou RGB LED, na druhé straně se ve spodní části nachází několik RGB LED za sebou. Spodní chladič může sloužit i pro chlazení M.2 SSD.

Obrázek
Obrázek
Obrázek

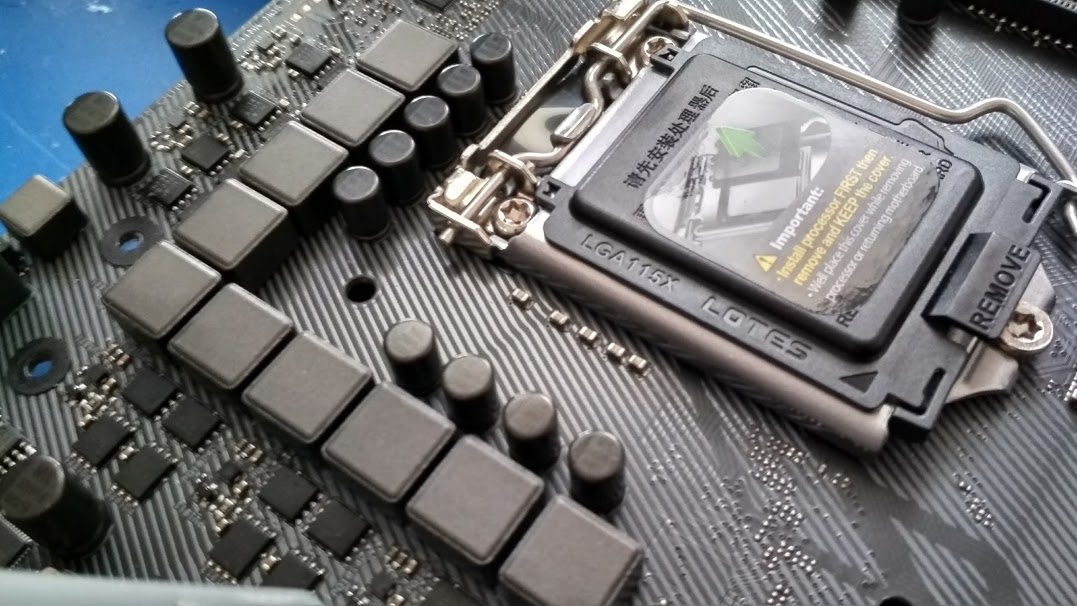

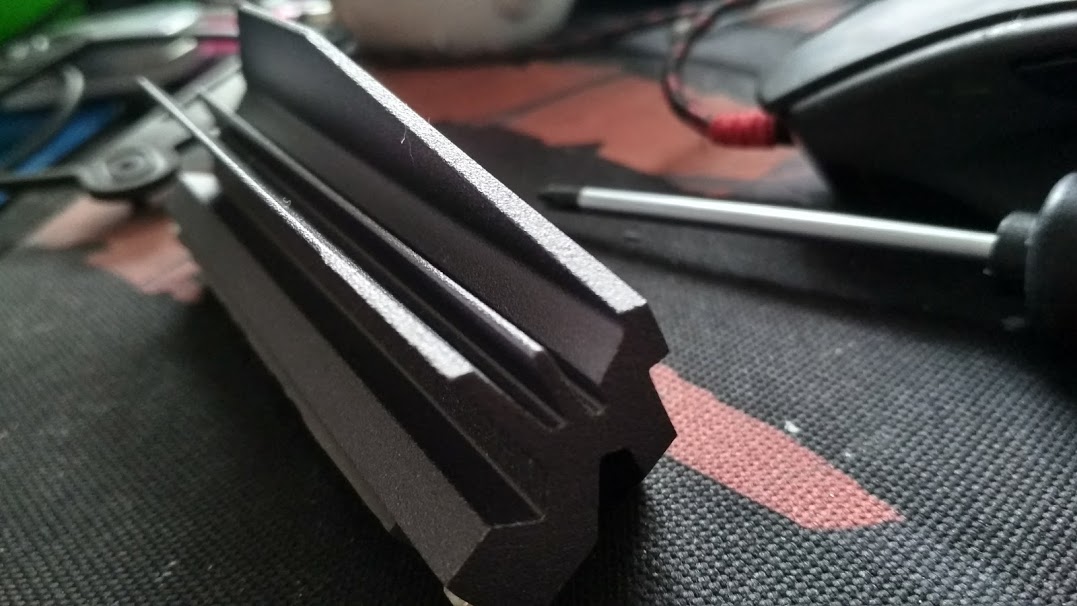

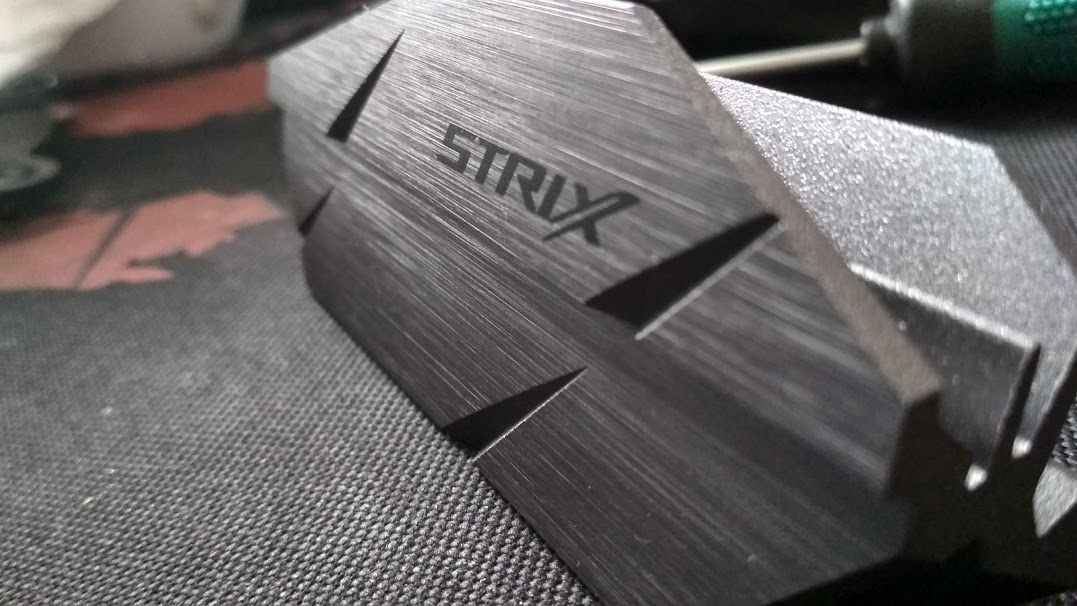

Konfiguraci VRM přesně nevím. ASUS na svých deskách používá vlastní kontrolér napětí, ke kterému nelze sehnat datasheet. Tipuji, že VRM pro CPU Vcore má čtyři zdvojené fáze a VRM pro iGPU má dvě fáze. Obě části na sobě mají velké hliníkové bloky. Heatsinky by mohly mít lepší žebrování, nicméně teploty MOSFETů se držely do 90°C s i7 8700K na 5 GHz, což jsou přijatelné teploty.

Datasheety VRM:

High side MOSFET: http://www.vishay.com/docs/63784/sira14dp.pdf
Low side MOSFET: http://www.vishay.com/docs/63786/sira12dp.pdf
Voltage controller: ASP1400BT (nelze najít)

Obrázek
Obrázek
Obrázek

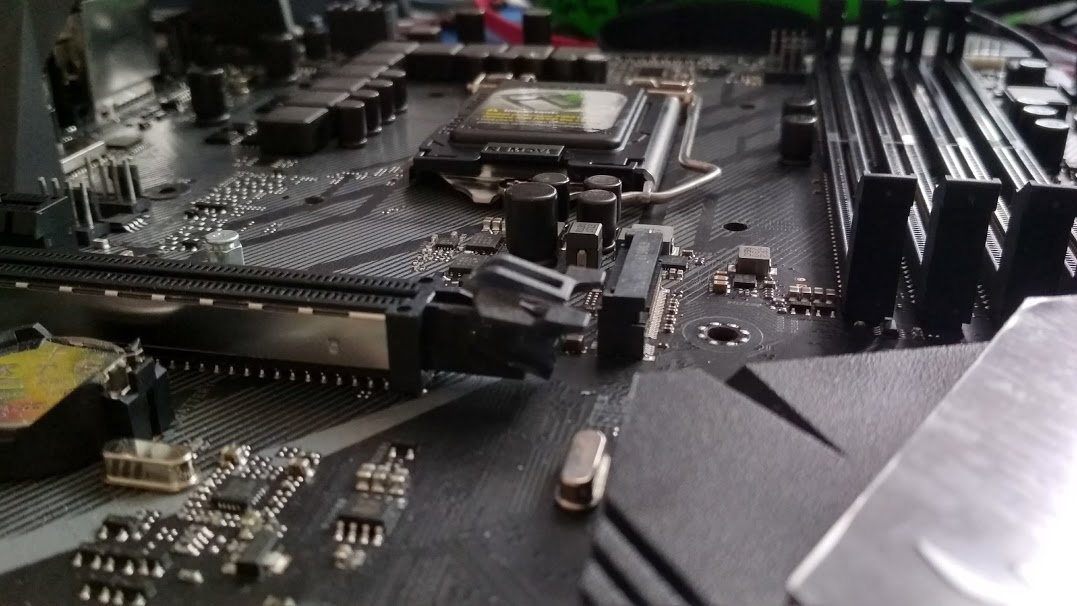

Základní deska má čtyři sloty pro RAM, které oficiálně podporují moduly s rychlostí až 4000 MHz. Mně se podařilo přetaktovat levné RAM od Patriotu z 2133 MHz CL15 na 2933 MHz CL17 zcela stabilně.

Obrázek

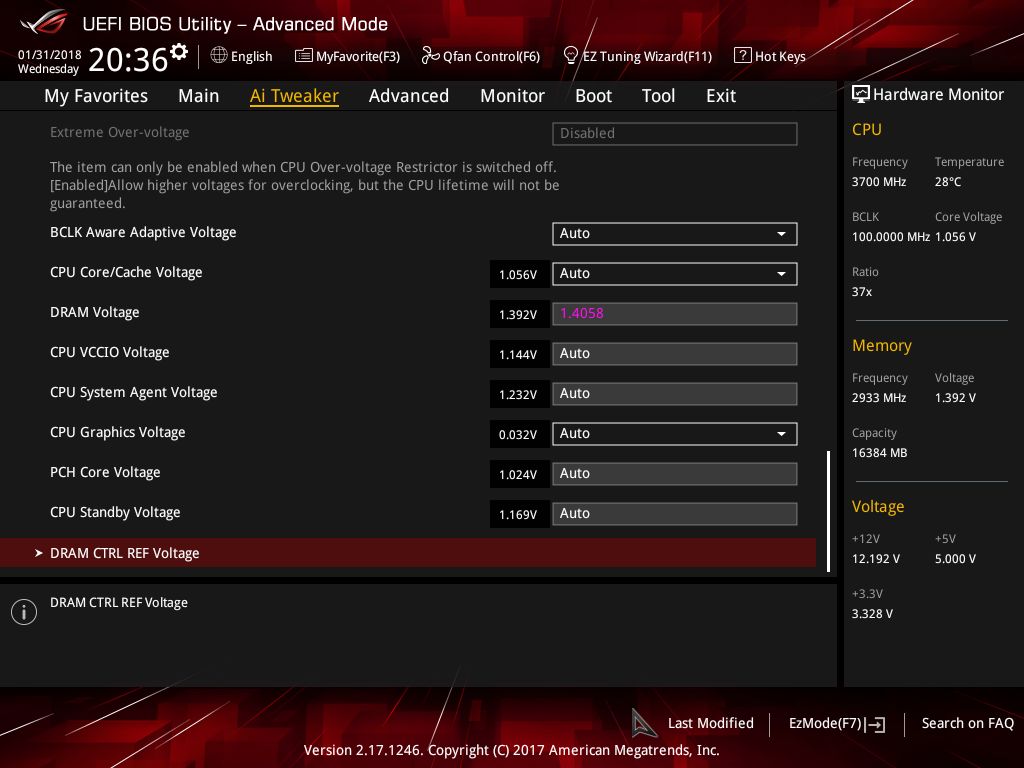

Pohled do UEFI

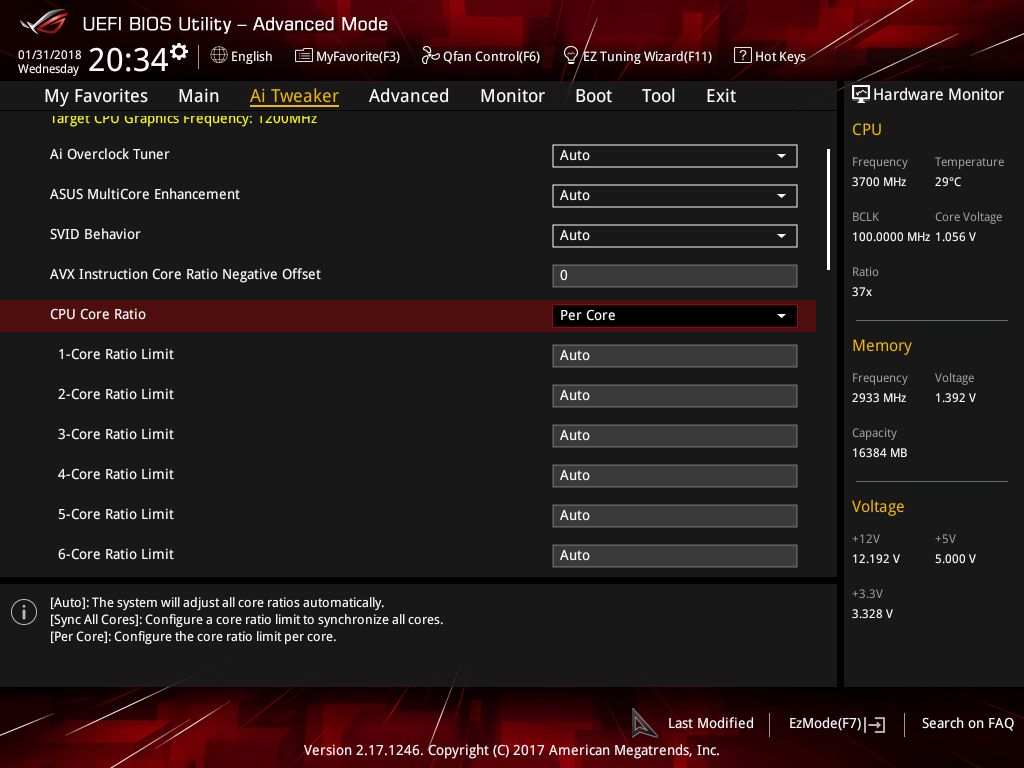

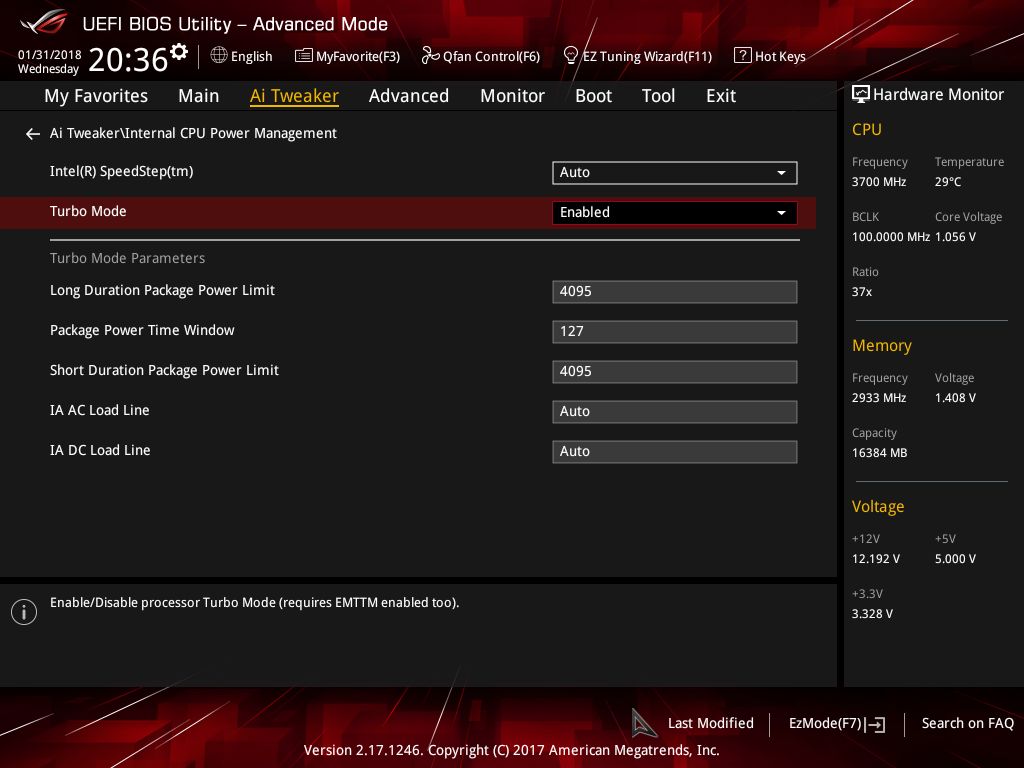

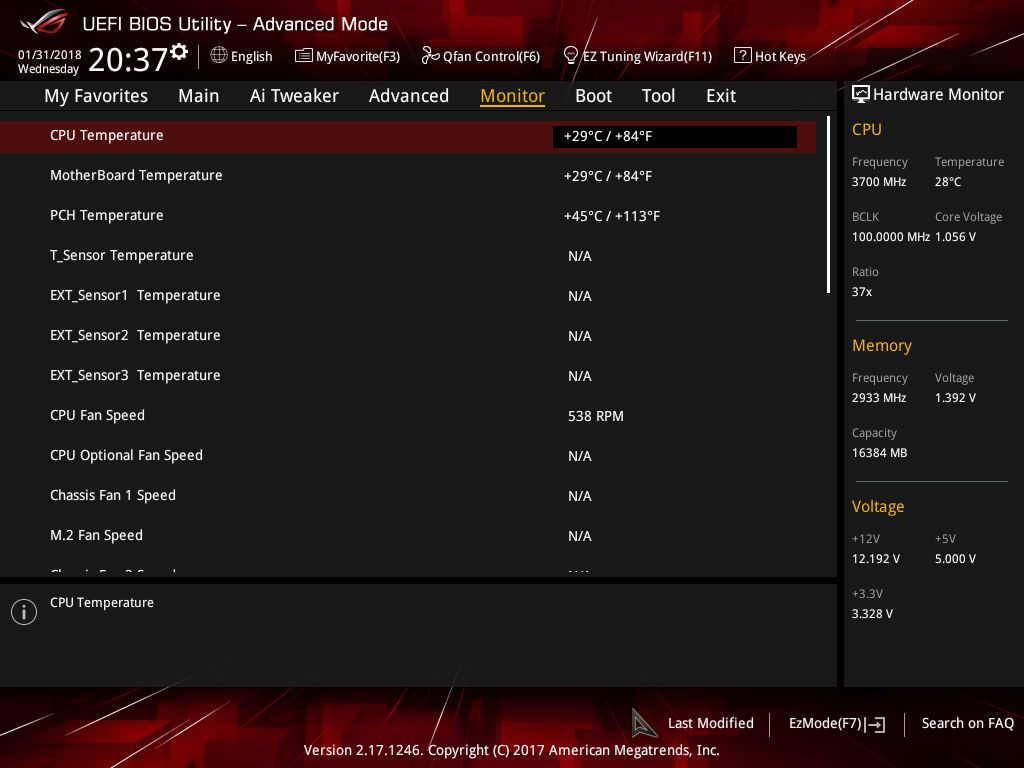

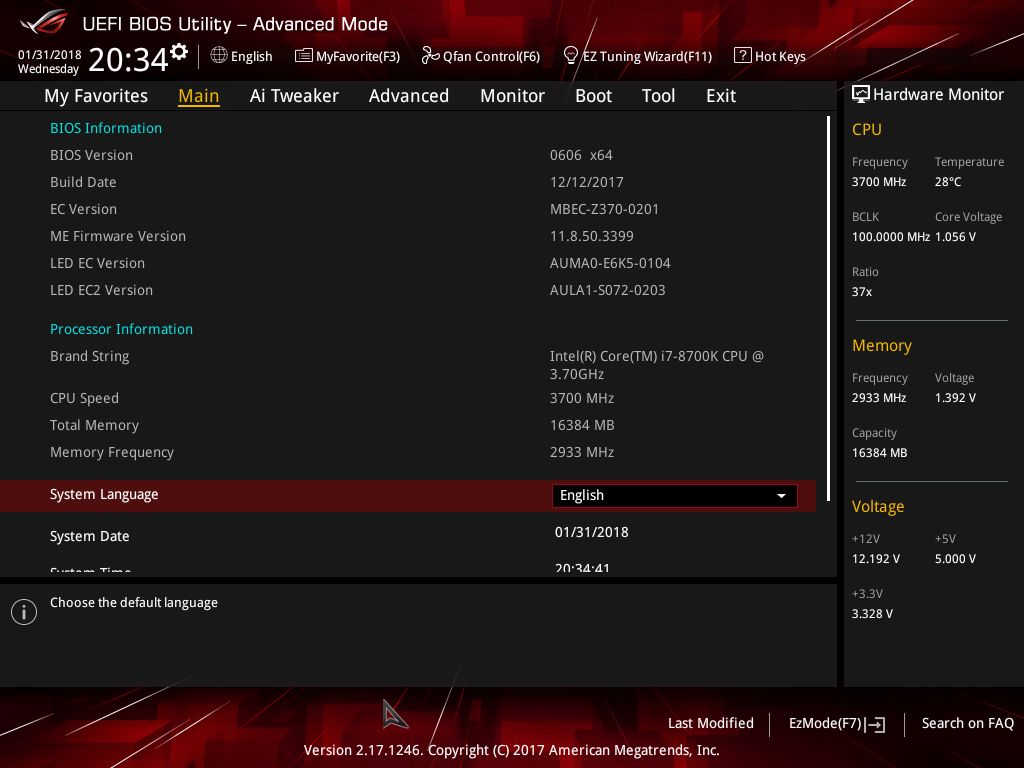

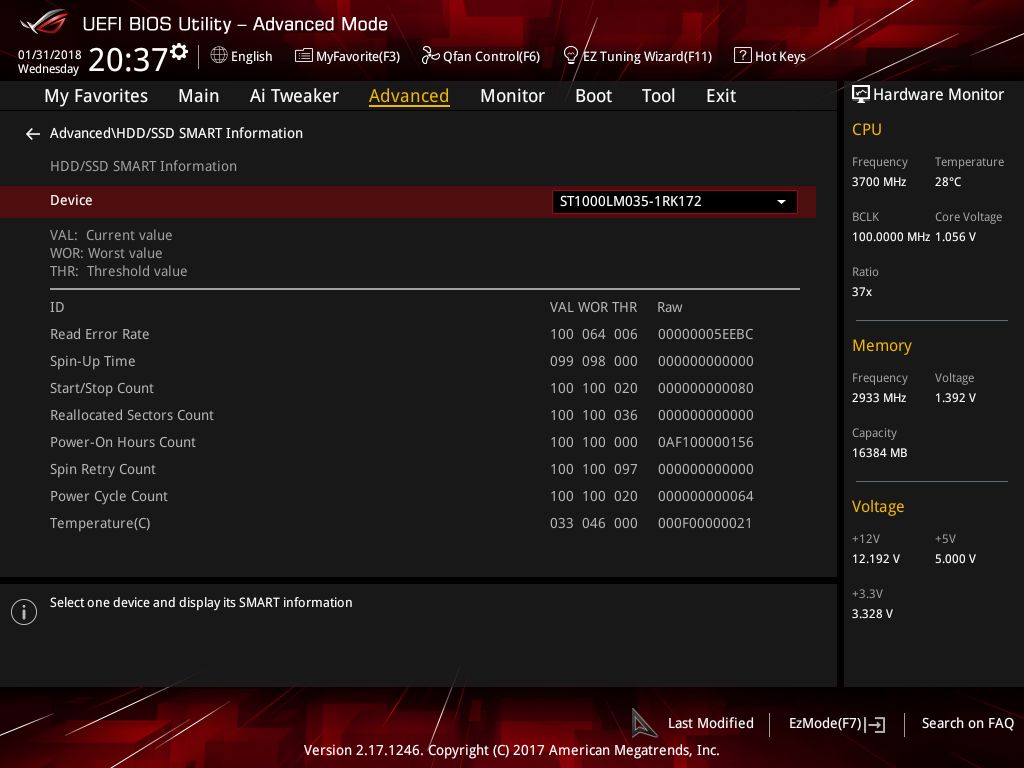

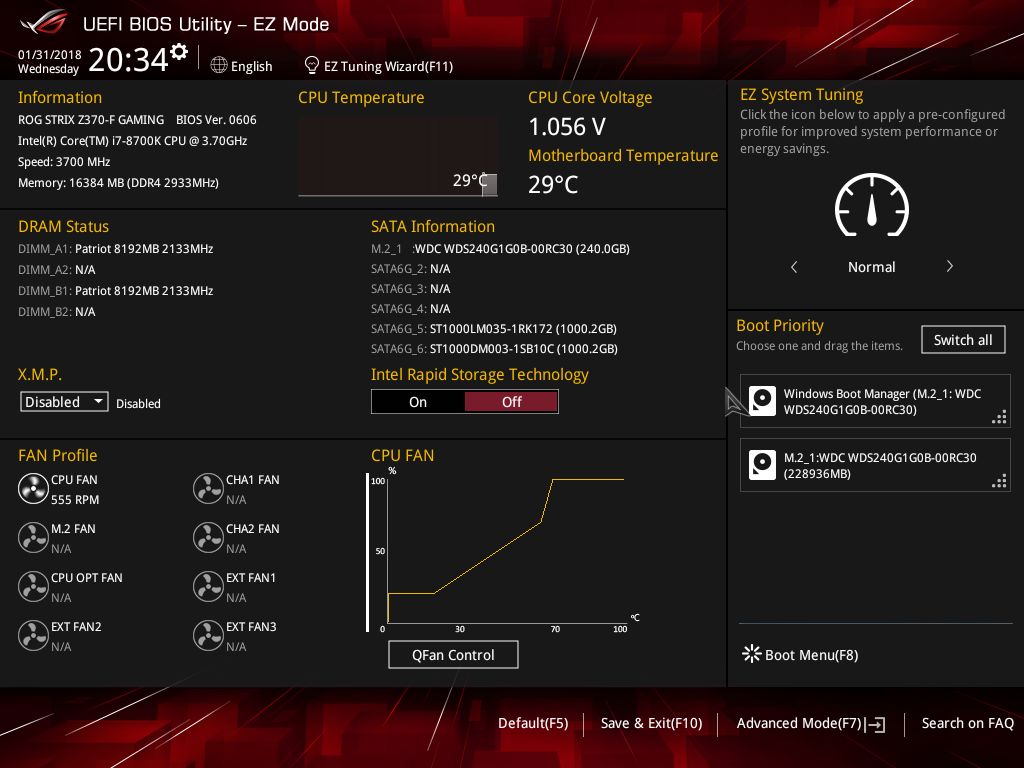

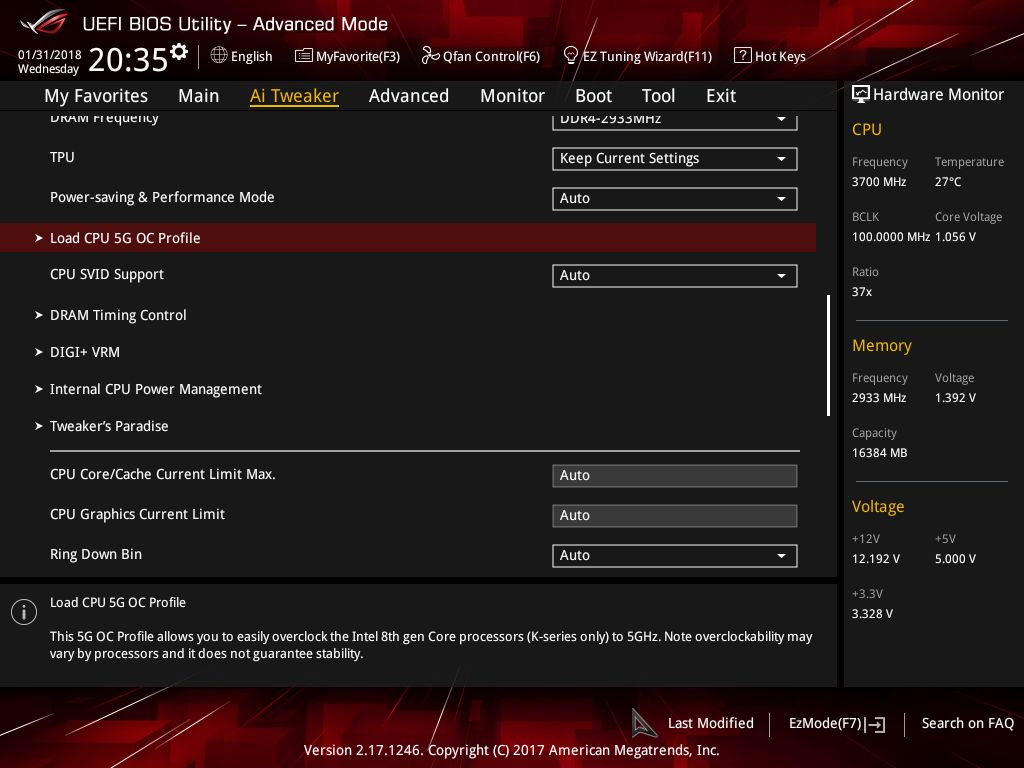

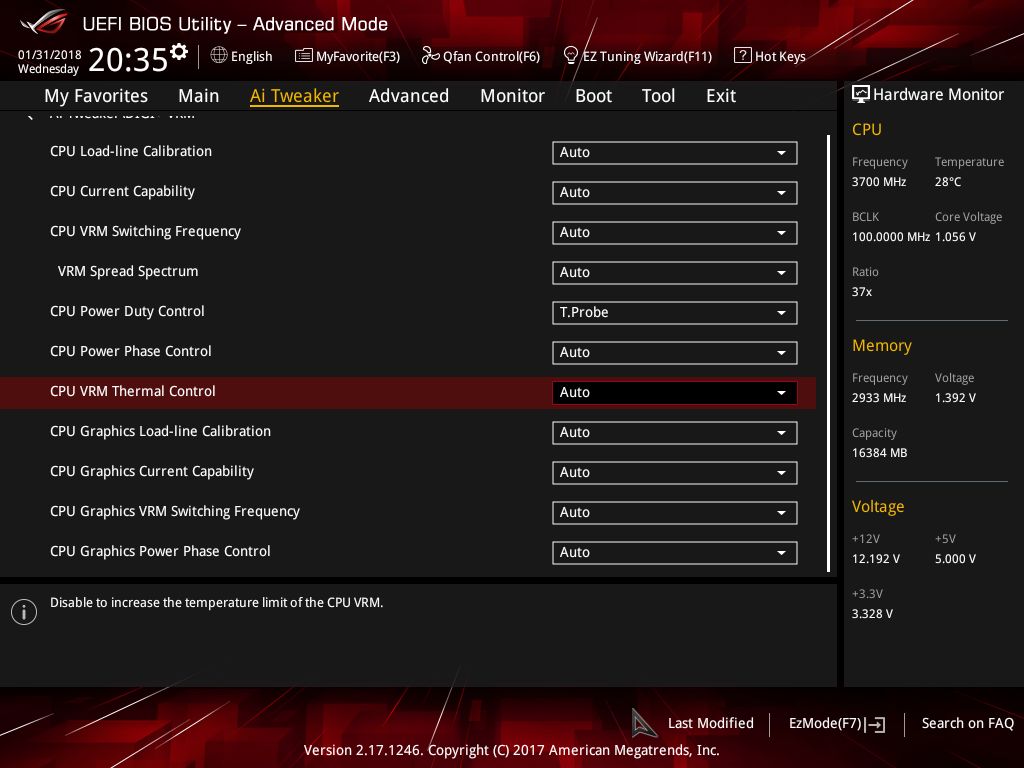

UEFI se mi na ASUS deskách hodně líbí. Jsou přehledné a svižné. I když se jedná o levnou desku, má přístup ke všem možným napětím a nastavením. Je zde i sekce Tweakers Paradise, ve které můžete ladit paměti a VRM.

Obrázek
Obrázek
Obrázek
Obrázek
Obrázek
Obrázek
Obrázek
Obrázek
Obrázek


Přetaktování a provozní vlastnosti

Na základní desce se mi podařilo přetaktovat i7 8700K na 5 GHz a i5 8600K na 5,3 GHz, oba při napětí 1,4V. Základní deska neměří teplotu VRM, měřil jsem tedy teplotu PCB laserovým teploměrem. Teplota se po pětiminutové zátěži dostala na 85°C, dá se předpokládat, že samotné MOSFETy se nedostaly přes 100°C. Je to docela vysoká teplota, pro MOSFETy je však zcela bezpečná.

Závěr a hodnocení

ROG Strix Z370-F Gaming je skvělým základem pro herní nebo pracovní PC, na kterém se bude taktovat. Deska skvěle vypadá, má dobré chlazení a dostanete k ní spoustu příslušenství. Podobnou vlastnosti mají i následující desky: Z370-A, Z370-E a Z370-G. Jedinou věc, kterou bych chtěl vytknout, je nesmyslný návrh IO konektorů. Je zde pouze dvojice USB 2.0 a USB 3.0 portů, ale hlavně, že deska má tři výstupy pro integrovanou grafiku...

V porovnání s konkurencí si nevede příliš zle. Pokud vás zajímá hlavně přetatkování, ASRock má o dost lepší nabídku. O 1000 Kč levnější Z370 Extreme4 má mnohem lepší VRM (šest zdvojených fází pro CPU!), Z370 Gaming K6 je její vylepšená verze s lepším chlazením, debug dispelejem a tlačítky. GIGABYTE brzy vydá novou revizi AORUS Gaming Ultra, která bude mít mnohem lepší VRM než její předchozí verze. I tak je Z370-F a její podobné verze od ASUS kvalitní základní desky, se kterými neuděláte chybu.

ObrázekObrázekObrázekObrázekObrázek
ASUS ROG STRIX Z370-F GAMING je kvalitní základní deska, která je vhodná i pro přetaktování.



Klady

Kvalitní zpracování
Dostatečné chlazení VRM
Propracovaný BIOS
Dva M.2 sloty
Spousta příslušenství
RGB
Kvalitní zvukový i síťový čip

Zápory

Velmi slabá výbava IO konektorů


Poděkování
Děkuji obchodu TSBOHEMIA.cz za zapůjčení následujících produktů:
Intel Core i7 8700K
Intel Core i5 8600K

Děkuji společnosti ASUS za zapůjčení základní desky ASUS ROG STRIX Z370-F GAMING.

Děkuji společnosti FSP Group za poskytnutí zdroje Fortron HYDRO 600!


ObrázekObrázekObrázekObrázekObrázek
You Tube: TechAdys301
Obrázek

Reklama
Uživatelský avatar
Ltb
Administrátor
Master Level 8.5
Master Level 8.5
Příspěvky: 6755
Registrován: únor 03
Bydliště: Praha západ
Pohlaví: Muž
Stav:
Offline
Kontakt:

Re: Recenze ASUS ROG STRIX Z370-F GAMING

Příspěvekod Ltb » 23 úno 2018 14:32

Publikováno

Díky moc za další článek :-)

RomanK47
nováček
Příspěvky: 22
Registrován: září 09
Pohlaví: Muž
Stav:
Offline

Re: Recenze ASUS ROG STRIX Z370-F GAMING

Příspěvekod RomanK47 » 04 bře 2018 11:57

Tak by mě zajímala recenze Gigabyte Z370 HD3P, přešel jsem na ni po několika měsících s ASRock Z370 Pro4, která neměla kdovíjaký zvuk, regulace ventilátorů haprovaly (podpora tvrdila, že je vše ok, ani update UEFI nepomáhal, přesto v jednom ze tří konektorů pro ventilátory se ventilátor točil poloviční rychlostí, v druhém se rychlost neustále cyklovala třeba mezi 600 a 1200 RPB a ve třetím pro jistotu běžel ventilátor neustále na 100% bez ohledu na nastavení), pouze jedna UEFI paměť (tedy při jeho selhání třeba při výpadu napájení při jeho aktualizaci se člověk může připravit na to martyrium při oživování - pokud vůbec lze) a tak bych mohl pokračovat. Zkrátka deska za ty prachy na prda, když srovnám s úplně nejlevnější Gigabyte deskou, se kterou jsem skládal počítač pro rodiče, tak zcela nechápu tu cenu. Zkrátka ASRock Z370 Pro4 je naprostá bída, která by smysl svojí existence měla tak při ceně za do 1500 Kč.

Uživatelský avatar
FlanK3r
Tvůrce článků
Level 5
Level 5
Příspěvky: 2171
Registrován: září 13
Bydliště: Brno
Pohlaví: Muž
Stav:
Offline

Re: Recenze ASUS ROG STRIX Z370-F GAMING

Příspěvekod FlanK3r » 05 bře 2018 11:15

On ten loňský rok byl prostě hektický, příliš mnoho platforem a vše "na poslední chvíli". Myslím, že za Asus už nic v revizi nenabídnem, ale snad z Z390 by už nedodělky mohly být lépe vnímány.
Ösobně celý problém vidím v hřejivosti Coffee Lake. Intel býval leaderem co do spotřeby na výkon. Ještě s KabyLake to bylo únosné (když nepočítám zahřívání samotného procesoru pod IHS po přetaktování), ale Coffee Lake má větší cache, extra dvě jádra navíc....No a ke zlepšení výrobního procesu prakticky nedošlo. A desky jsou tzv KabyLakové co do napájení. PO uvedení se to ukázalo naplno. A začalo se doporučovat aktivně chladit VRM část desek (což doposud bylo jen pro nejvyšší čipsety jako Intel X řady a nebo hřejivá AMD FX po přetaktování).
AMD FX-8350@5GHz stabilní, Asus Crosshair V Formula-Z, 2x 4GB 2400MHz TridentX, AMD Radeon HD6870, SSD Kingston HyperX 256GB, cca 2TB pevné disky, Corsair TX850W. Další HW: AMD x4 955 BE, 965 BE, 970 BE, 975 BE, 980 BE, 1090T BE, 1100T BE, FX-4300, FX-6300, FX-8320, FX-8350, FX-9370 atd
