Recenze ASUS ROG STRIX Z370-I GAMING

Příspěvekod Adys301 » 25 úno 2018 12:58

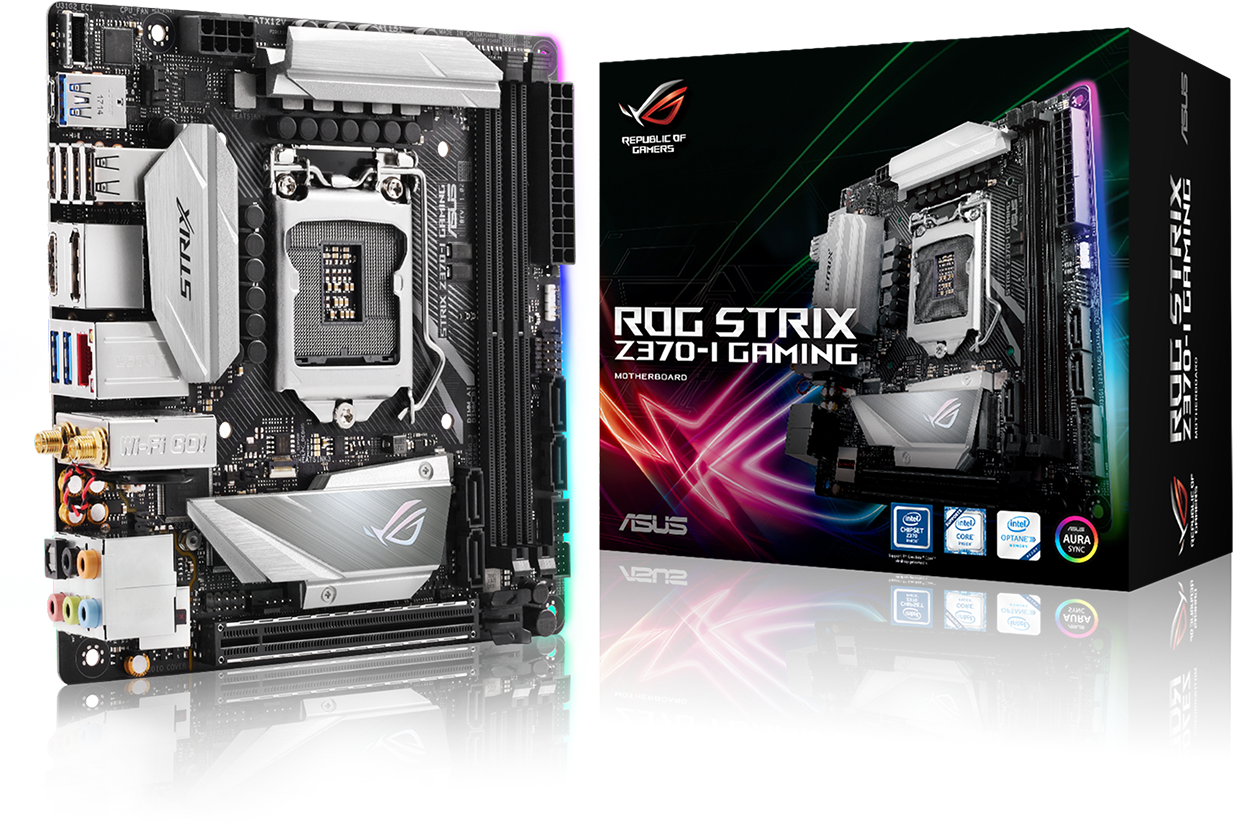

ASUS ROG STRIX Z370-I GAMING

Obrázek

Většina mITX desek má jednoduchý design. Zaměřují se spíše na bohatou IO výbavu a konektivitu, o přetaktování se ani neuvažuje. Zářným příkladem je např. GIGABYTE Z370N WiFi, kterou jsem nedávno testoval. Základní deska v testu dopadla velmi dobře, ale trápilo jí slabé VRM a slabé chlazení. ASUS ROG Strix Z370-I Gaming je dražší přibližně o 1 300 Kč, ASUS se ale soustředil spíše na chlazení a OC potenciál, i když se se stále jedná o mITX desku.

Za poskytnutí zdroje Fortron HYDRO 600 děkuji společnosti FSP Group.

Obrázek


Specifikace a obsah balení

Patice: 1151
Podpora CPU: Intel Core i3 až Core i7 8. generace, Intel Pentium Gold,Intel Celeron G
Podpora pamětí: DDR4, až 4333 MHz
Chipset: Intel Z370
Sloty: 1x PCI-E 3.0 x16
Konektory pro uložiště: 4x SATA 3, 2x M.2, Intel Optane Ready
Zvukový čip: Realtek ALC 1220
Síťový čip: Intel I219V
TPM: Ano
SLI: Ne
CFX: Ne
Další konektory: WiFi
Cena: Od 4 800 Kč

K základní desce dostanete čtveřici SATA konektorů, černý IO shield, WiFi anténu, manuály a CD s ovladači.

Rozbor základní desky

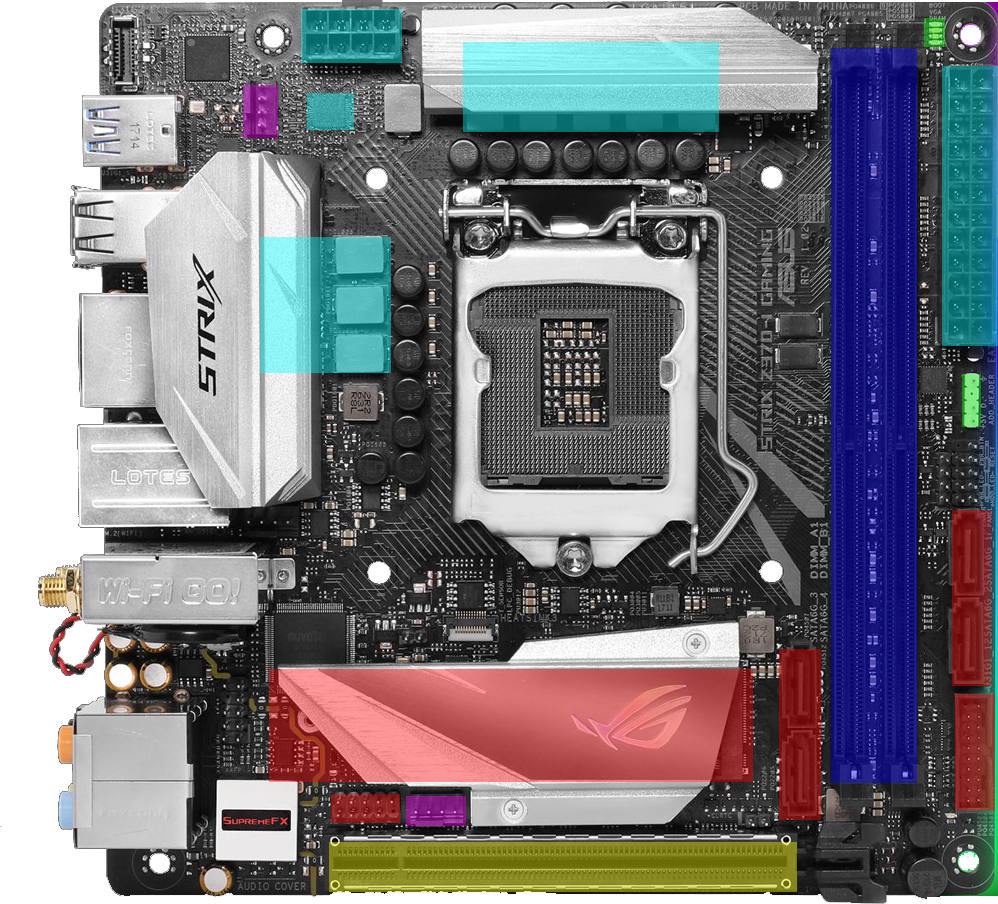

Obrázek

4X SATA 3, 1x USB 3.0, 1x USB 2.0, 1x M.2 M.2 2280
2x DIMM DDR4, až 4333 MHz, maximální kapacita 32 GB
1x PCI-E x16
EPS, ATX 24pin, 6 fázÍ pro CPU, 2 fáze pro SOC/iGPU, 1 fáze pro RAM
1x CPU FAN, 1x SYSFAN
RGB LED konektor, debug LED

Obrázek

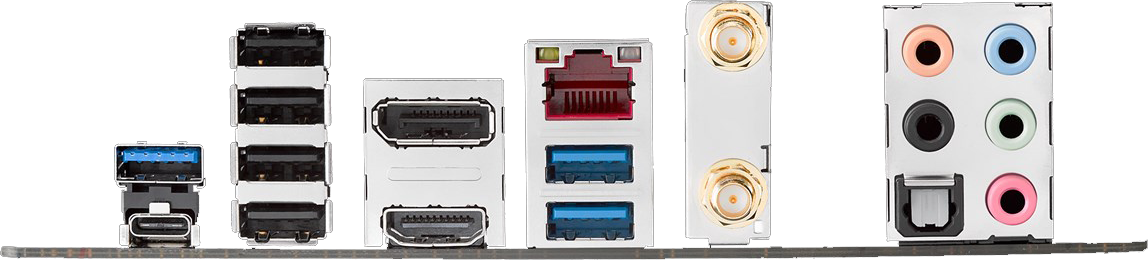

USB 3.1 Gen2 typ A, USB C
4x USB 2.0
DP, HDMI
LAN, 2x USB 3.0
WiFI konektor
Audio konektory

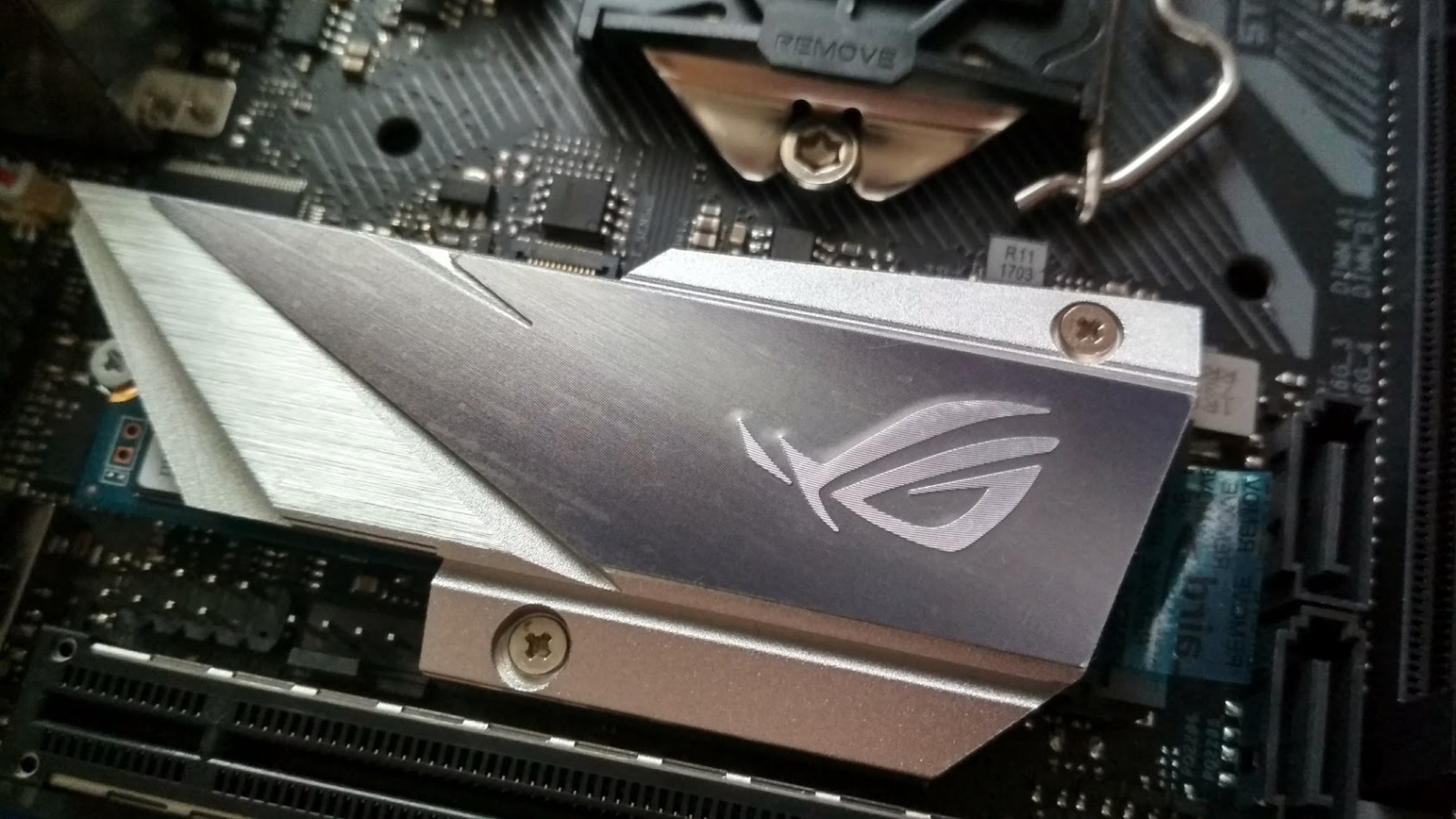

Celá základní deska je v černé barvě, chladiče jsou stříbrné. Na pravé straně pod PCB se nachází RGB LED. Chladič nad PCI-E slotem může chladit M.2 SSD. Na druhé straně PCB se nachází druhý M.2 slot.

Obrázek

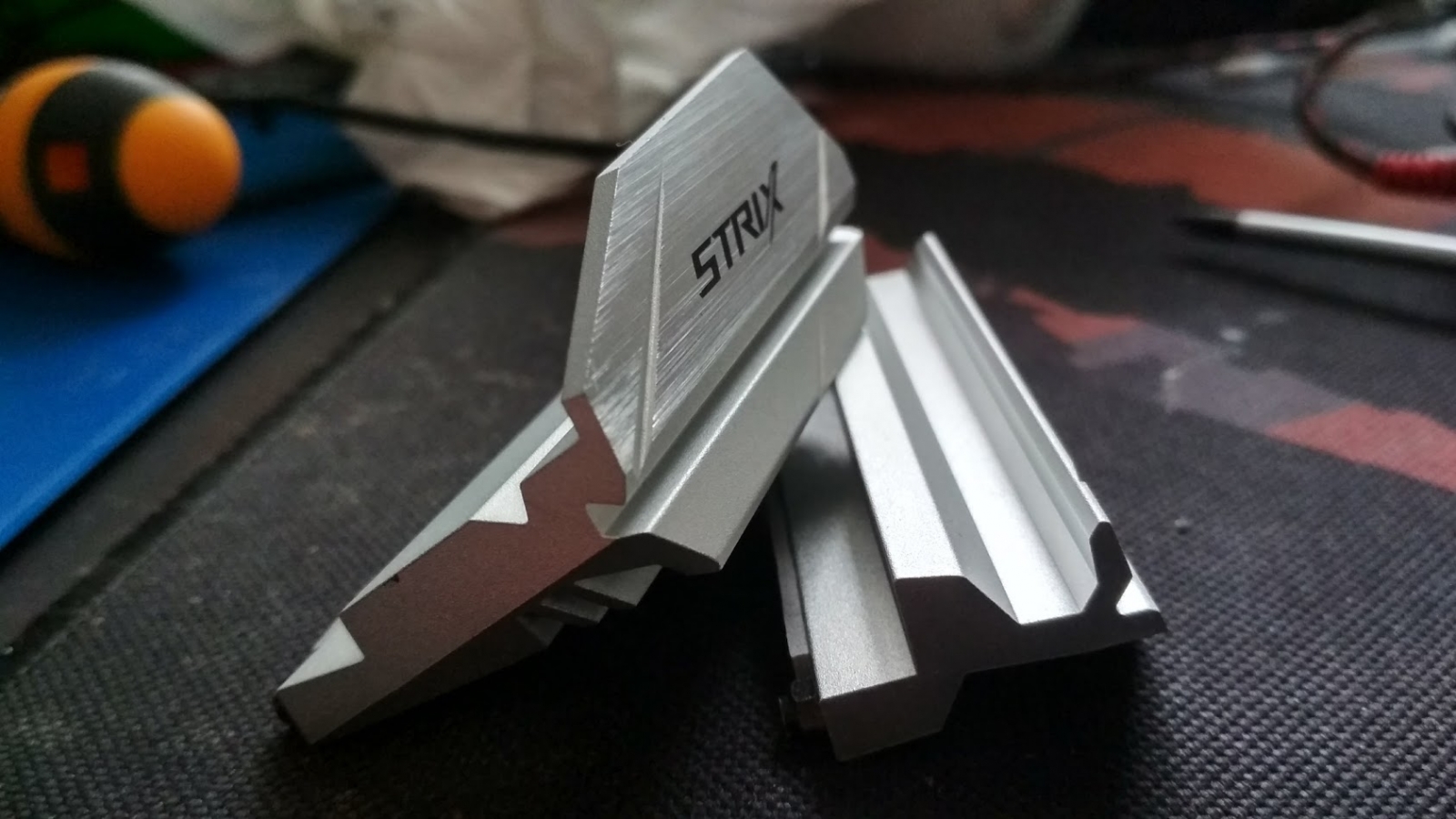

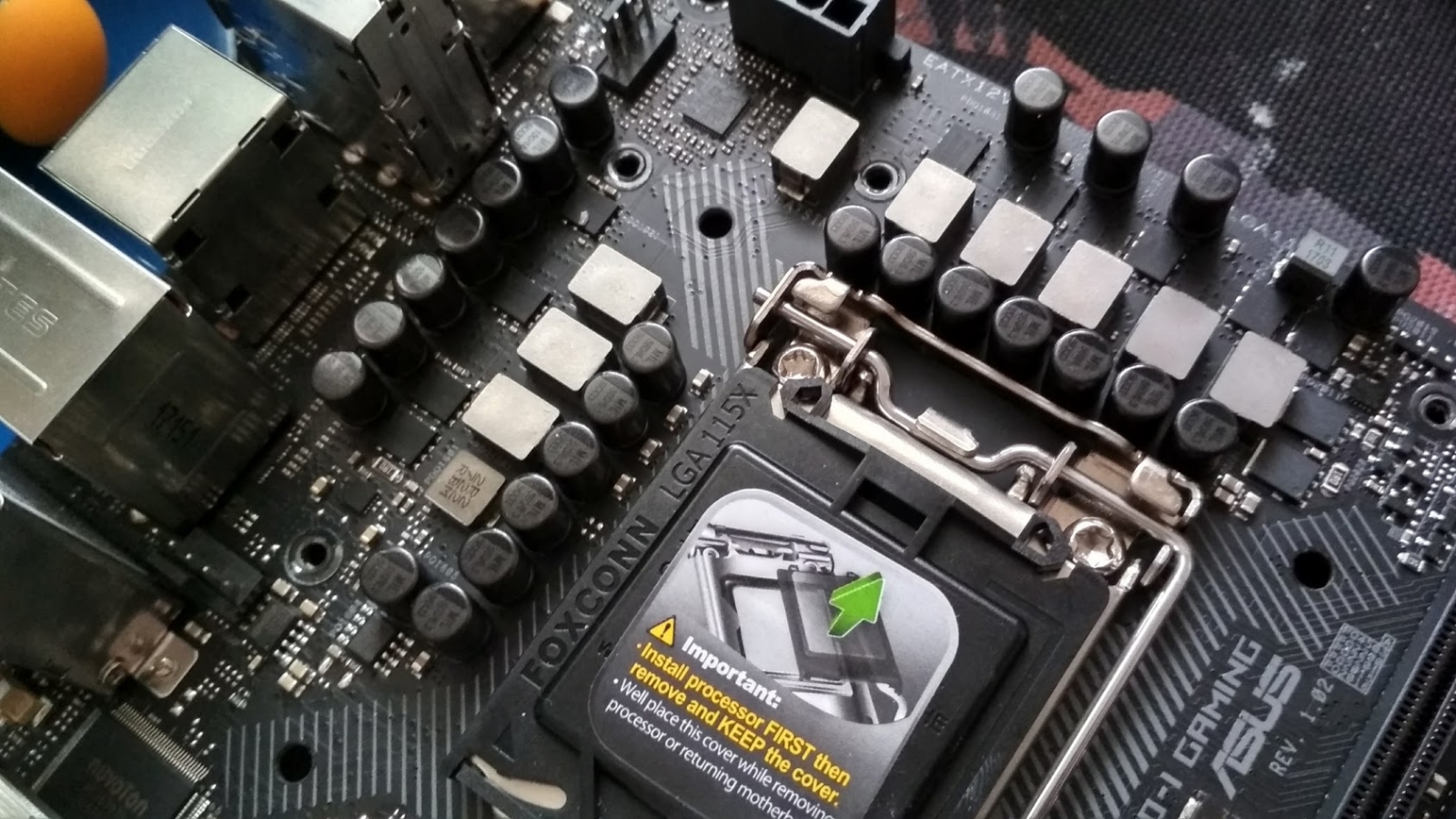

VRM se skládá ze šesti fází pro CPU Vcore a dvou fází pro iGPU. ASUS použil moderní VRM, MOSFETy kombinují highside, lowside i driver v jednom čipu. Obě části jsou chlazené menšími pasivy.

Obrázek
Obrázek


MOSFET: http://www.onsemi.com/pub/Collateral/NTMFD4C86N-D.PDF
Voltage Controller: ASP1400BT


Pohled do UEFI

UEFI se mi na ASUS deskách hodně líbí. Jsou přehledné a svižné. I když se jedná o levnou desku, má přístup ke všem možným napětím a nastavením. Je zde i sekce Tweakers Paradise, ve které můžete ladit paměti a VRM.

Obrázek
Obrázek
Obrázek
Obrázek
Obrázek
Obrázek
Obrázek
Obrázek
Obrázek


Přetaktování a provozní vlastnosti

Na základní desce se mi podařilo přetaktovat i7 8700K na 5 GHz a i5 8600K na 5,3 GHz, oba při napětí 1,4V. Základní deska neměří teplotu VRM, měřil jsem tedy teplotu PCB laserovým teploměrem. Teplota se po pětiminutové zátěži dostala na 105°C, dá se předpokládat, že samotné MOSFETy se nedostaly přes 120°C. Tato teplota se blíží ke kritické hranici. Pokud chcete na této desce taktovat, doporučuji zakoupit skříň s dobrým prouděním vzduchu.

Závěr a hodnocení

ROG Strix Z370-I Gaming je špičkovou mITX základní deskou pro Coffee Lake. V porovnání s nejlevnější Z370N WiFi od GIGABYTE má o dost lepší chlazení napájení a dá se s ní i taktovat, pokud na chladič nasadíte ventilátor. Nelíbí se mi však IO konektory, stejně jako u Z370-F Strix. Proč má deska hned čtyři USB 2.0 konektory?! Jsme přece v roce 2018... Jinak však nemám co vytknout, toto je další skvělá mITX deska pro Coffee Lake, i když je o dost dražší než Z370N WiFi od GB.

ObrázekObrázekObrázekObrázekObrázek
Skvělá mITX deska pro náročné uživatele



Klady

Kvalitní zpracování
Silné VRM pro mITX desku, s lepším chlazením se dá bezstarostně taktovat
Propracovaný BIOS
Dva M.2 sloty
RGB
Kvalitní zvukový i síťový čip

Zápory

Slabá výbava IO konektorů


Poděkování
Děkuji obchodu TSBOHEMIA.cz za zapůjčení následujících produktů:
Intel Core i7 8700K
Intel Core i5 8600K

Děkuji společnosti ASUS za zapůjčení základní desky ASUS ROG STRIX Z370-F GAMING.


Děkuji společnosti FSP Group za poskytnutí zdroje Fortron HYDRO 600!

ObrázekObrázekObrázekObrázekObrázek
