GIGABYTE X399 AORUS GAMING 7 - ideální základní deska pro Threadripper

Příspěvekod Adys301 » 01 dub 2018 09:33

GIGABYTE X399 AORUS GAMING 7
Obrázek

Pořádné procesory vyžadují pořádné základní desky. GIGABYTE nabízí X399 Aorus Gaming 7, která patři mezi dostupnější desky s chipsetem X399. Tato platforma je určena pro extrémně výkonné procesory AMD Ryzen Threadripper, které mají až 16 jader a 32 vláken a není problém je přetaktovat na 4 GHz. Mohou se také chlubit 60 PCI-E linkami. Jakou má deska výbavu a jak si poradí s přetaktovaným TR 1950X? Čtěte dál...

Specifikace a obsah balení

Patice: TR4
Podpora CPU: AMD Ryzen Threadripper 1. generace
Podpora pamětí: DDR4, až 3600 MHz, max. kapacita 128 GB, Quad channel
Chipset: AMD X399
Sloty: 5x PCI-E x16 (x16, x16, x8, x8, x4)
Konektory pro uložiště: 8x SATA 3, 3x M.2
Zvukový čip: Realtek ALC 1220A
Síťový čip: Rivet Killer E2500
TPM: Ano
SLI: Ano, Four-way
CFX: Ano, Four-way
Další vlastnosti: WiFi, Bluetooth, Dual BIOS, podpora bootování z NVME RAID

K základní desce dostanete čtyři černé SATA kabely, IO shield ve stylu AORUS, HB SLI můstek, nálepky AORUS, svazovač kabelů, rozdvojky RGB kabelů, dva termistory, WiFi anténu, manuály a CD s ovladači.

Rozbor základní desky

Obrázek

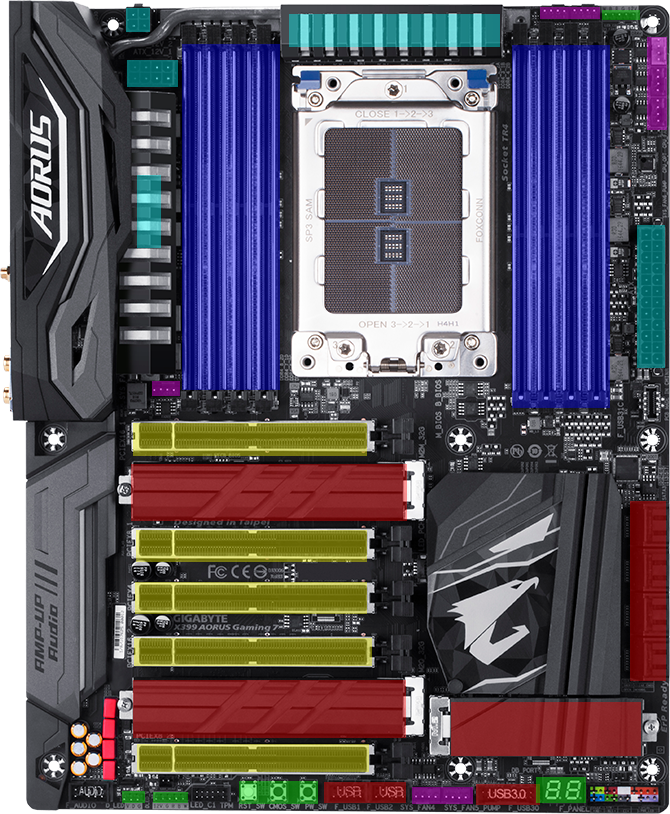

8X SATA 3, 1x USB 3.0, 2x USB 2.0, 2x M.2 M.2 22110, 1x M.2 2210
8x DIMM DDR4, až 4000 MHz, maximální kapacita 128 GB
5x PCI-E x16 3.0
EPS + 4pin, ATX 24pin, 8 fází pro CPU, 3 fáze pro SOC/iGPU, 2 fáze pro RAM
1x CPU FAN + CPU OPT, 1x PUMP, 6x SYSFAN
2x RGBW, 1x RGB-A, reset tlačítko, clear CMOS tlačítko, power tlačítko, debug displej


Obrázek

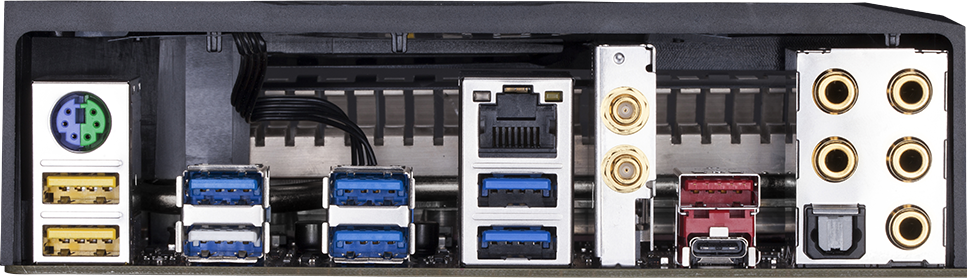

1x PS/2, 2x USB 3.1 Gen1 (DAC-UP)
2x USB 3.1 Gen1
2x USB 3.1 Gen1
LAN, 2x USB 3.1 Gen2
WiFi
USB 3.1 Gen2 typ-A, USB-C
Audio


Herní základní desky od Gigabytu jsou plné RGB LED a AORUS X399 Gaming 7 není výjimkou. Najdete je v PCI-E slotech, mezi RAM sloty, u patice procesoru, chipsetu a VRM, krytu IO konektorů, svítí skoro vše. LED samozřejmě můžete vypnout a nastavit přímo v BIOSu, nepotřebujete žádný software.

Obrázek

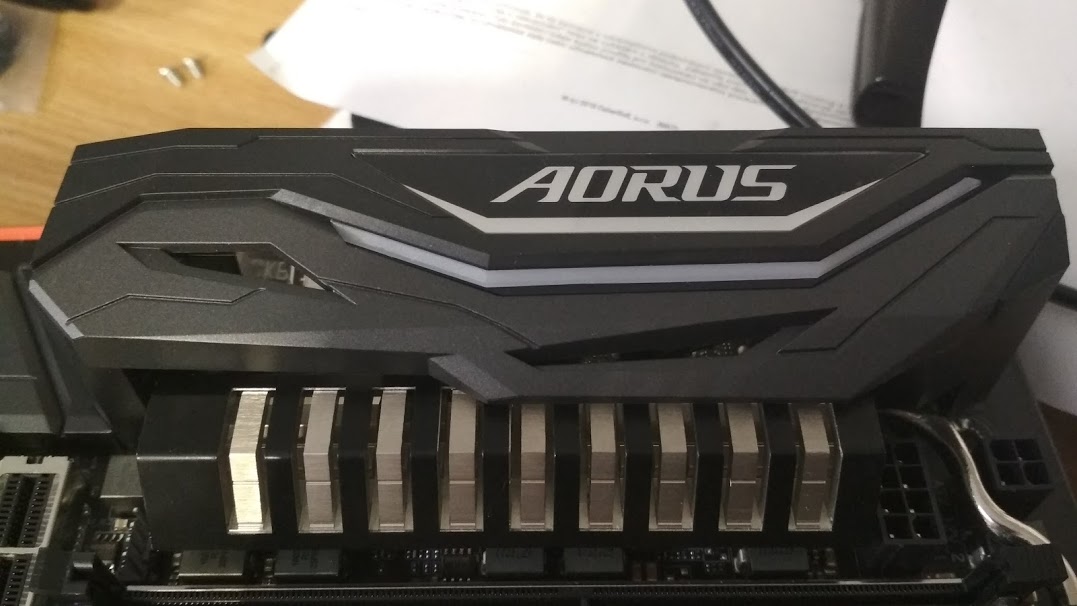

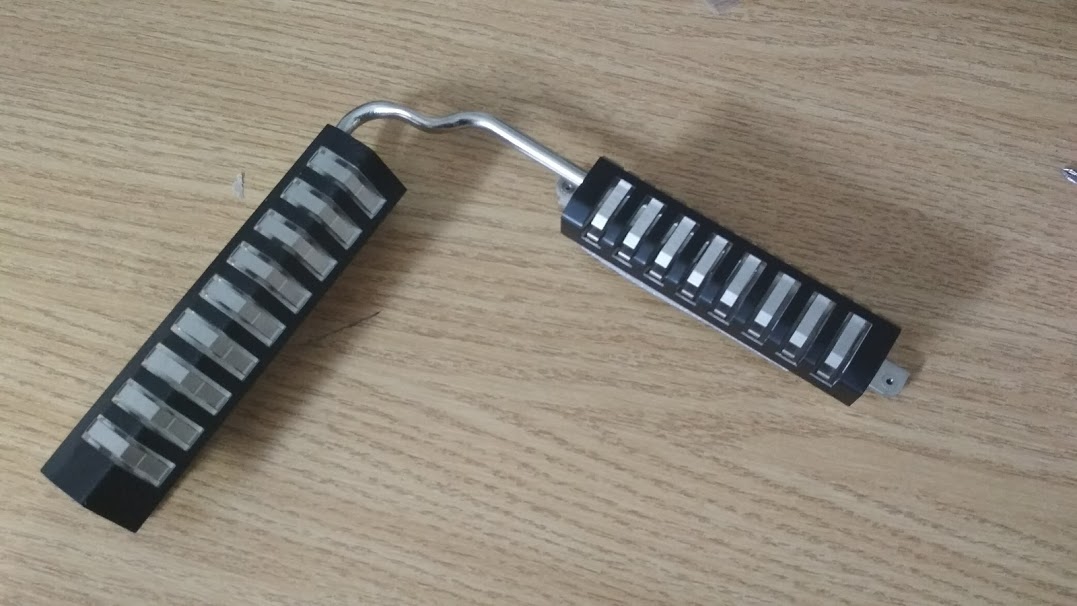

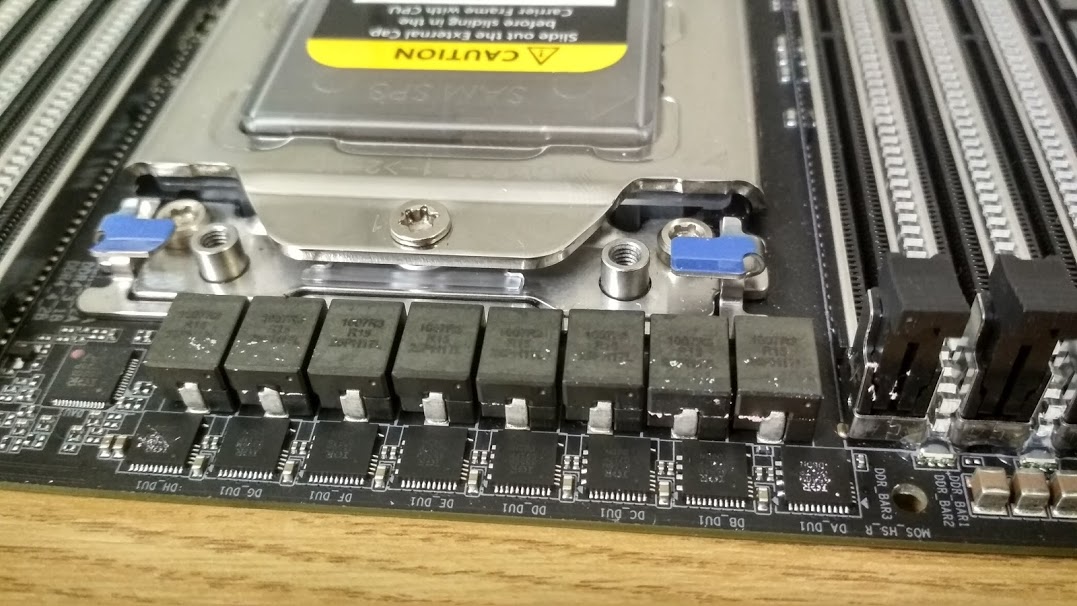

VRM se skládá z osmi fází pro CPU a tří fází pro SOC. GIGABYTE použil moderní a kvalitní MOSFETy od International Rectifier. Jeden čip umí fungovat jako high side a low side MOSFET a driver najednou. VRM chladí dva heatsinky, které jsou propojené pomocí jedné heatpipe. Teploty se drží do 60°C bez přetaktování s pasivním chlazením. Po OC na 4 GHz a zvýšení napětí procesoru na 1,3 V se však teploty dostaly až na 100°C a procesor začal throttlovat, což je pochopitelné – přetaktovaný TR 1950X si řekne i o 280 W. Většina GIGABYTE desek throttluje až na 125°C, je docela zvláštní že ochrana proti přehřívání sepne při ještě akceptovatelné teplotě. Po nasazení dvou 120mm ventilátorů na oba heatsinky teploty VRM nepřekročily 60°C. Pokud tedy máte desku s kvalitním prouděním vzduchu (což byste mít měli, pokud plánujete utratit spoustu peněz jen za procesor a desku), nebudete se muset bát vysokých teplot. Ocenil bych, kdyby se na heatsink dal našroubovat 40mm ventilátor (stejně jako na ROG Zenith Extreme od ASUS), hodně by to pomohlo teplotám.

Datasheety:

MOSFET https://www.infineon.com/dgdl/pb-ir3556 ... 7fe2fb28d7
Kontrolér napětí: https://www.infineon.com/dgdl/Infineon- ... _00-EN.pdf

Obrázek
Obrázek
Obrázek

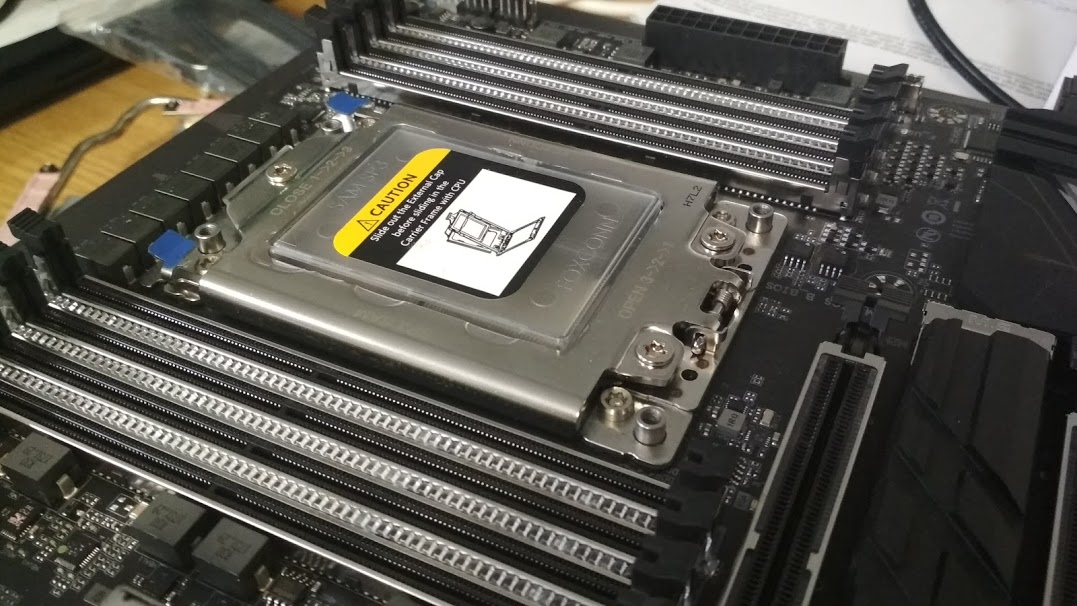

HEDT základní desky podporují až 8 RAM slotů a Quad channel, tato samozřejmě není výjimkou. Můžete použít až 128 GB DDR4 pamětí s rychlostí až 4000 MHz. Ryzeny podporují ECC, takže serverové RAM by měly fungovat také.

Obrázek

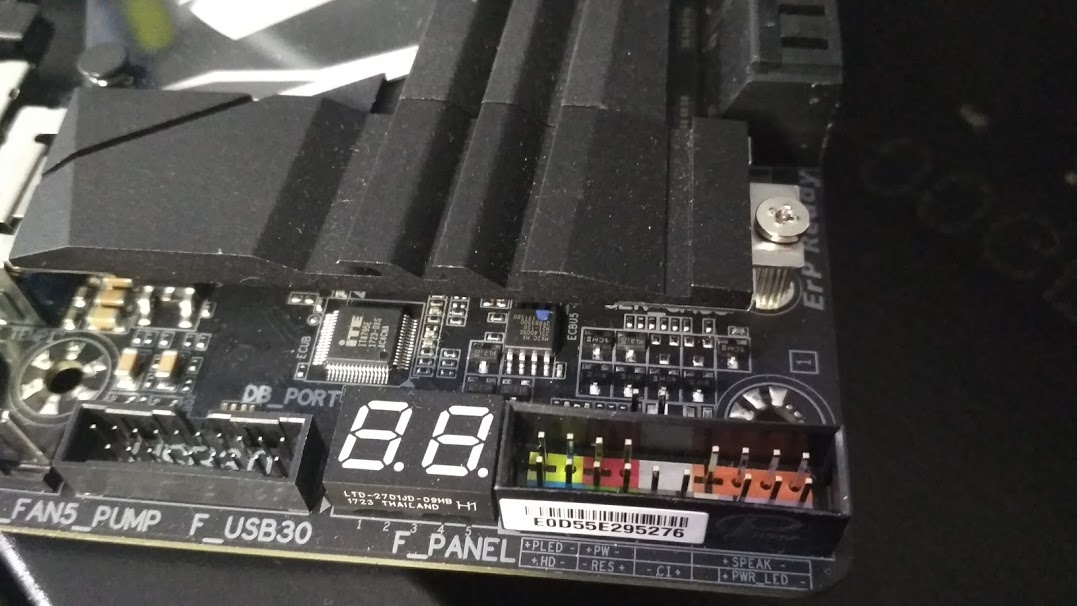

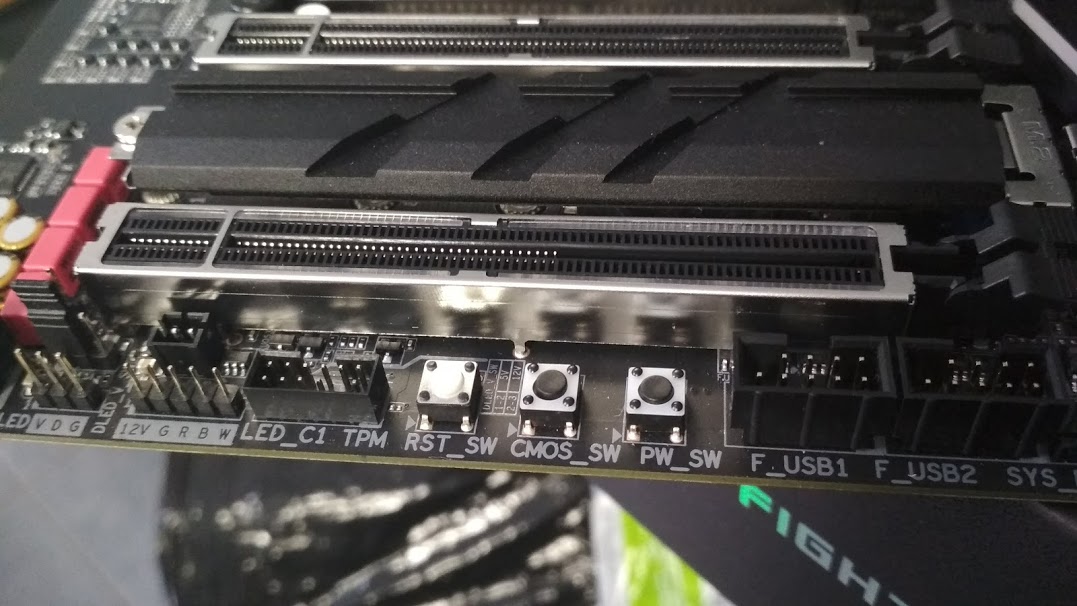

GIGABYTE desku vybavil třemi tlačítky - reset, clear CMOS a power on. Vedle se nachází i sedmisegmentový displej,který zobrazuje dvoumístný kód, díky kterému můžete diagnostikovat závady a jiné problémy (např. příliš vysoká frekvence pamětí, poškozená grafika, nefunkční procesor, přehřívání, atd.).

Obrázek
Obrázek

Přetaktování a provozní vlastnosti

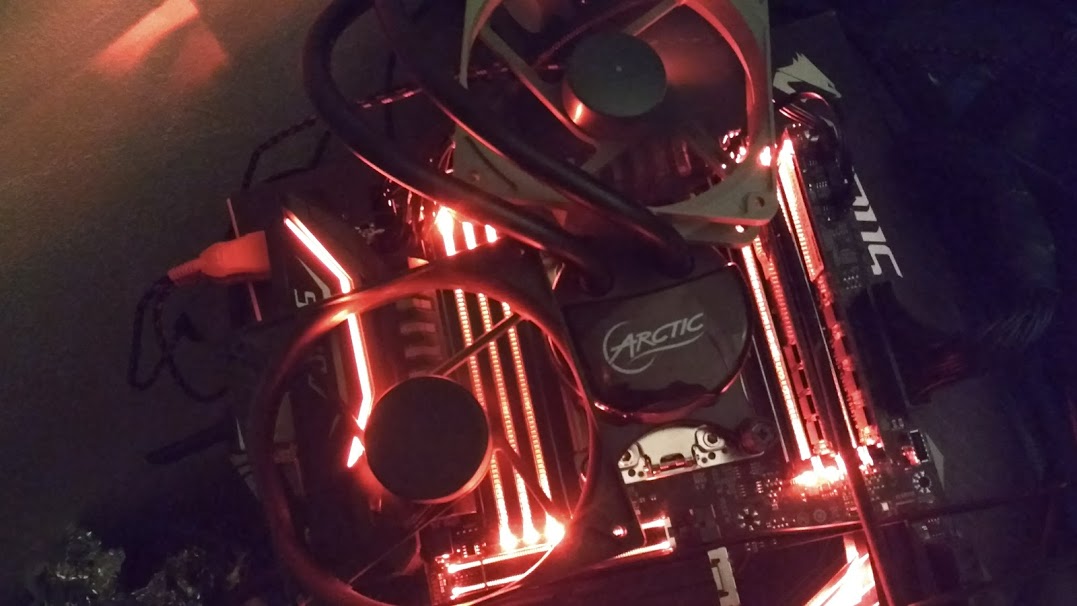

Šestnáctijádrový procesor AMD Ryzen Threadriper 1950X se mi podařilo přetaktovat na 4100 MHz při napětí 1,4 V. Tento konkrétní kousek však dokáže běžet na 4000 MHz při 1,3 V, testoval jsem tedy při tomto nastavení. Po 10 minutové zátěži se teplota VRM dostala na 100°C a deska poté snížila frekvenci i napětí procesoru na minimum. Procesor si však řekl až o 280 W, takže throttlování se dalo očekávat. Po nasazení ventilátorů na chladiče VRM se jejich teplota snížila o 40°C. Bez přetaktování teplota VRM nepřekročila 70°C, chlazení tedy považuji za zcela dostatečné. Ve skříni s dobře vyřešeným prouděním vzduchu se deska určitě přehřívat nebude. RAM Patriot Signature se mi podařilo přetaktovat na z 2133 MHz CL15 na 2933 MHz CL17, stejně jako na téměř všech základních deskách, které jsem testoval.

Závěr a hodnocení

Gigabytu se základní deska určitě povedla. Používá velmi kvalitní součástky, má dostatečné chlazení, skvělou výbavu a vypadá skvěle. Konkurence je ale hodně silná. ASUS nabízí PRIME X399-A s aktivním chlazením VRM, ASRock X399 Taichi má silnější VRM a o chlup lepší výbavu, MSI nabízí velmi levnou X399 SLI PLUS s desetifázovým VRM. GIGABYTE X399 AORUS Gaming 7 má papírově nejslabší VRM. To z ní však nedělá špatnou desku, napájení je stále velmi silné. Mohu ji doporučit každému, kdo uvažuje o novém počítači postaveném na AMD Ryzen Threadripper. Desce by však slušela o něco nižší cena.

ObrázekObrázekObrázekObrázekObrázek
GIGABYTE X399 AORUS GAMING 7 je skvělá základní deska pro výkonné pracovní stanice i přetaktování.


Klady

Kvalitní zpracování
Silné VRM s kvalitními součástkami
Dostatečné chlazení
Propracovaný BIOS
Tři M.2 sloty
Podpora RGBW
Kvalitní zvukový i síťový čip
Podpora Dual BIOS
Podpora bootování z NVME RAID

Zápory

VRM throttlují již při 100°C, ve skříni s průměrným prouděním vzduchu však na tento problém nenarazíte.




Děkuji obchodu TSBOHEMIA.cz za zapůjčení základní desky GIGABYTE X399 AORUS GAMING 7!

ObrázekObrázekObrázek
You Tube: TechAdys301
Obrázek


HW specialista a tvůrce článků
Moje článkyFacebook

Reklama
Uživatelský avatar
Ltb
Administrátor
Master Level 8
Master Level 8
Příspěvky: 6379
Registrován: únor 03
Bydliště: Praha západ
Pohlaví: Muž

Re: GIGABYTE X399 AORUS GAMING 7 - ideální základní deska pro Threadripper

Příspěvekod Ltb » 03 dub 2018 12:28

Publikováno :bigups:
Díky moc za další fajn recenzi!

Turion
Level 4.5
Level 4.5
Příspěvky: 1992
Registrován: březen 16
Pohlaví: Muž

Re: GIGABYTE X399 AORUS GAMING 7 - ideální základní deska pro Threadripper

Příspěvekod Turion » 03 dub 2018 13:07

Trochu mi tam chybí přesný typ ramek, protože to může vypadat, že na té desce nebo i dalších testovaných stejným stylem horko těžko půjdou taktovat ramky nad 2933MHz a při tom stačí použít jiné moduly a výsledek je pak znatelně jiný. Všichni nečtou všechny recenze, aby věděli které moduly používáš. Mohl bys zainvestovat do ramek, které mají vysoký limit MHz a bylo by vidět zda testované desky nějak limitují dosažené takty oproti jiným nebo ne. Jinak dobré no.
