ASRock X299 Extreme4 - skvělý poměr cena/výkon

Příspěvekod Adys301 » 11 dub 2018 09:02

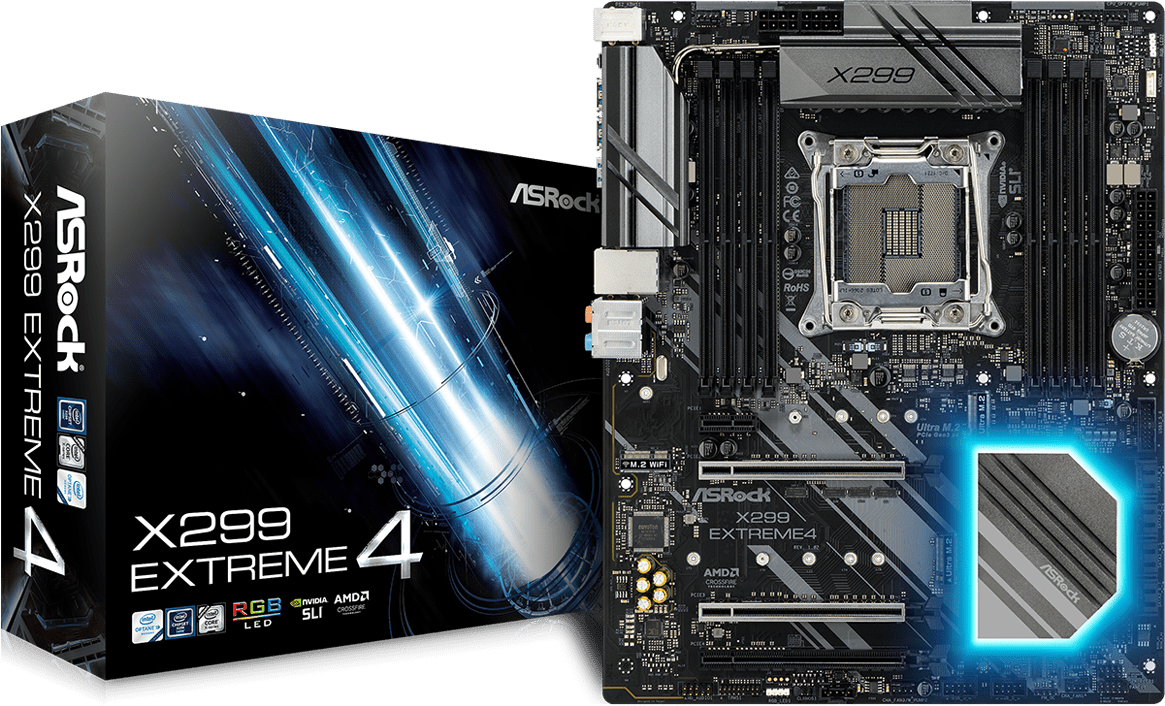

ASRock X299 Extreme4

Obrázek

HEDT platforma X299 přinesla oproti předchozí generaci významné zvýšení počtu jader. Desetijádrovou i7 6950X nahradila i9 7980XE s 18 jádry. Přesto se procesory Skylake-X nedočkaly stejné obliby jako Broadwell-E. Šestnáctijádrový AMD Ryzen 1950X dominuje HEDT segment díky obrovskému výkonu ve vícevláknových aplikacích a relativně nízké ceně. TR 1950X stál $999, i9 7960X $1699. Oba procesory mají 16 jader a podobné frekvence. i9 se dá podstatně lépe přetaktovat, spotřeba procesoru se však dokáže vyšplhat na extrémní hodnoty. Právě spotřeba je jedním z problémů platformy X299. Základní desky potřebují velmi silné napájení a chlazení. Hodně základních desek se socketem 2066 má problémy uživit procesory, které mají více než 12 jader. X299 Extreme4 od ASRocku se řadí mezi ty nejlevnější základní desky pro tuto platformu, přitom má velmi zajímavou výbavu vzhledem k ceně.

Specifikace a obsah balení

Patice: LGA 2066
Podpora CPU: Intel Core i5 a Core i7 architektury Kaby Lake-X, Intel Core i7 a Core i9 architektury Skylake-X
Podpora pamětí: DDR4, až 128 GB při 4200 MHz
Chipset: Intel X299
Sloty: 3x PCI-E 3.0 x16 (x16, x16, x8), 1x PCI-E 3.0 x1
Konektory pro uložiště: 8x SATA 3, 2x M.2, Intel Optane Ready
Zvukový čip: Realtek ALC 1220A
Síťový čip: Intel I219v
TPM: Ano
SLI: Ano, Two-way
CFX: Ano, Three-way
Speciální vlastnosti: M.2 WiFi konektor

K základní desce desce dostanete čtyři černé SATA kabely, HB SLI můstek, manuály a CD s ovladači.

Rozbor základní desky

Obrázek

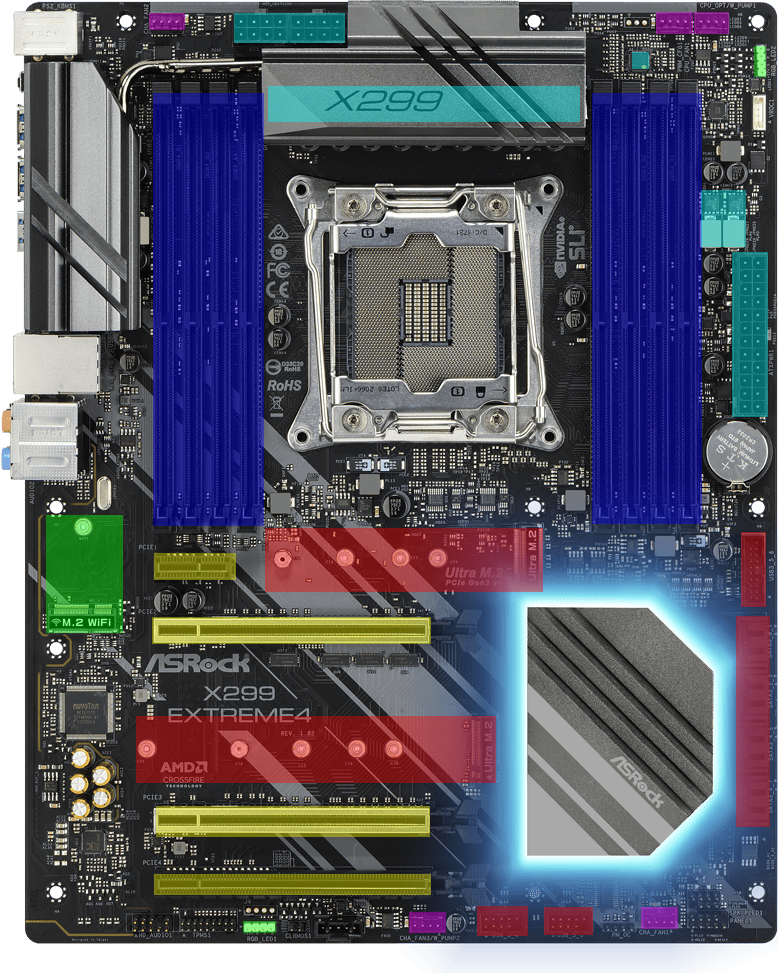

8x SATA 3, 1x USB 3.0, 2x USB 2.0, 1x M.2 M.2 2280, 1x M.2 2210
8x DIMM DDR4, až 4200 MHz, maximální kapacita 128 GB
3x PCI-E x16 3.0 (x16/x16/x4 počet linek záleží na procesoru), 1x PCI-E x1 3.0
2x EPS, ATX 24pin, 10 fází pro CPU, 1 fáze pro System Agent, 2 fáze pro RAM
RGB konektory, M.2 konektor pro WiFi adaptér

Obrázek

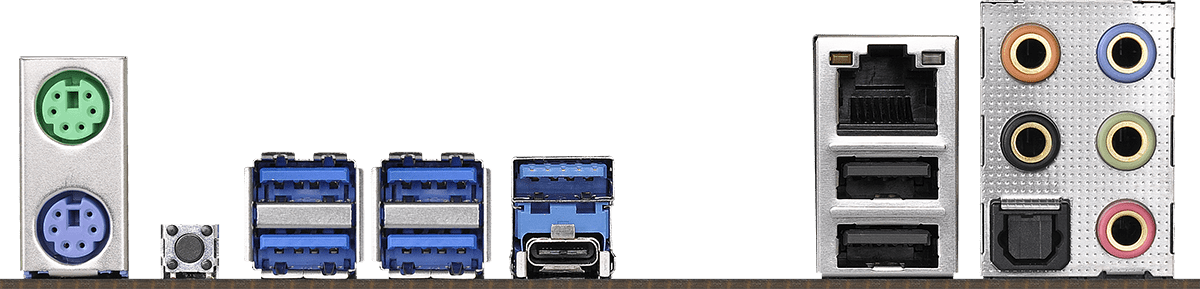

PS/2 pro myš, PS/2 pro klávesnici
Clear CMOS tlačítko
4x USB 3.1 Gen1
1x USB 3.1 Gen2 typ A, 1x USB 3.1 Gen2 typ C
LAN, 2x USB 2.0
Audio

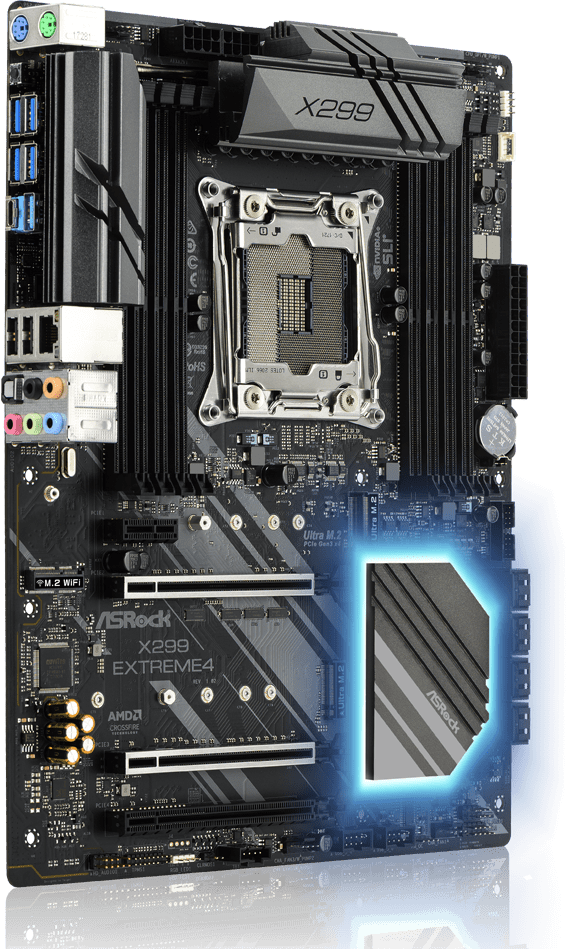

Základní deska má černé PCB, chladiče jsou šedé. ASRock nepoužil vymoženosti jako kryt IO konektorů, chladiče M.2 SSD nebo pokrytí desky RGB LED. Ty najdete pouze poblíž chladiče PCH a dva konektory pro RGB proužky se nachází na spodní a vrchní straně.

Obrázek

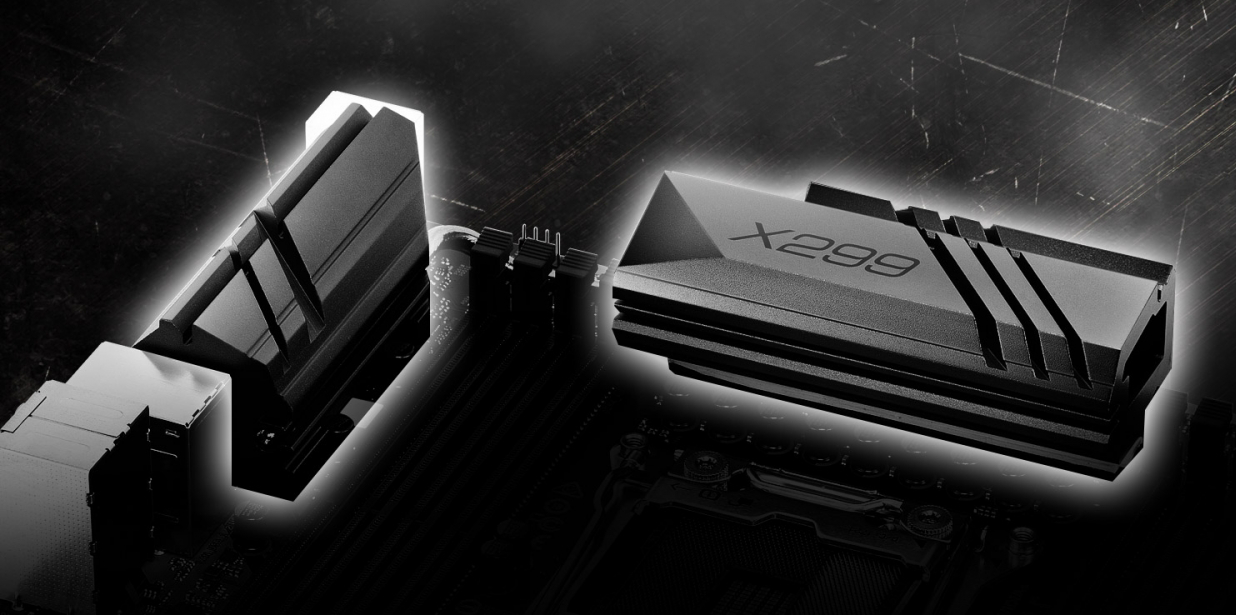

První věc, která mne na X299 Extreme4 zaujala, bylo chlazení VRM. To se skládá z mohutného hliníkového bloku, který je propojený s ještě jedním blokem pomocí heatpipe. Samotné VRM je překvapivě silné vzhledem k ceně základní desky. Používá 11 čipů FDPC5030, které pracují jako highside i lowside MOSFFET. Kontrolér napětí je ISL69138, který podporuje až 7 fází flexibilně, v tomto případě běží v módu 5+1 fáze. Fáze pro CPU Vcore jsou zdvojené, VRM má tedy 10 fází pro CPU Vcore a jednu fázi pro System Agent. Teploty s přetaktovanou i7 7800X byly velmi dobré, o těch se rozepíšu v další části článku.

Datasheety:

ISL69138: https://www.intersil.com/content/dam/in ... l69138.pdf
FDPC5030: https://datasheet.octopart.com/FDPC5030 ... 491676.pdf

Obrázek

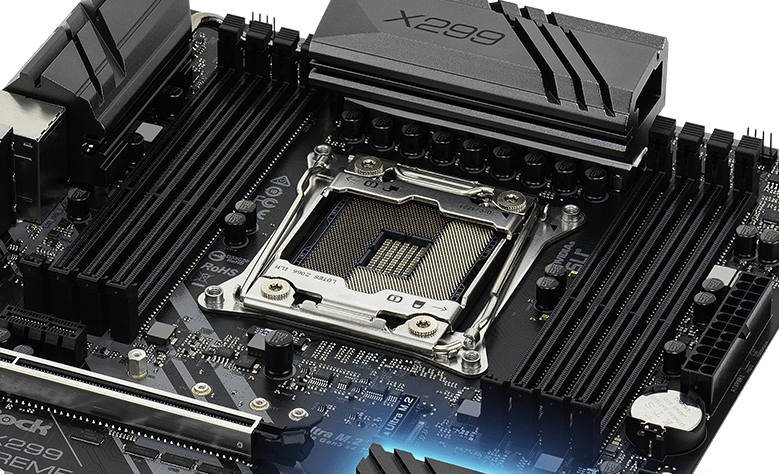

Na základní desce se nachází 8 slotů pro DDR4 RAM. Pokud desku osadíte i5 7640X nebo i7 7740X, bude z nich kvůli limitacím těchto procesorů funkční pouze polovina.

Obrázek

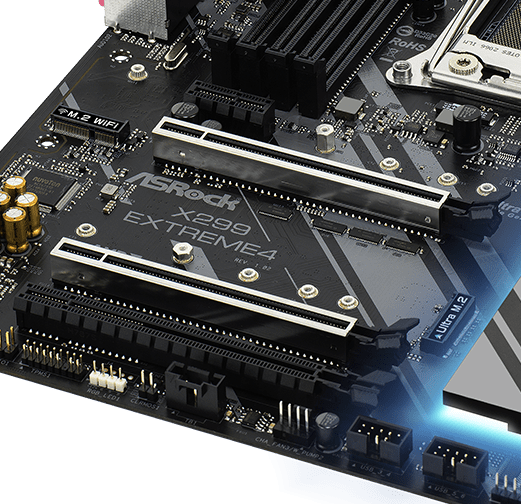

X299 Extreme4 má poměrně málo PCI-E slotů v porovnání s ostatními X299 deskami. Nachází se zde dva plnohodnotné PCI-E 3.0 x16 sloty. Poslední PCI-E x16 slot má pouze čtyři linky. Pro herní počítače tato konfigurace stačí, pro extrémně výkonné grafické stanice však tato základní deska vhodná není.

Obrázek

Přetaktování a provozní vlastnosti

Procesor Intel Core i7 7800X se mi povedlo přetaktovat maximálně na 4,7 GHz při napětí 1,36 V, ale musel jsem se spokojit se 4,5 - 4,6 GHz při 1,285 V. Nelimitovala mne deska, nýbrž teploty procesoru. i7 7800X je velké topení, i když má pouze 6 jader. Teplota procesoru se dostala i na 95°C s vodním chlazením. Levné paměti Patriot Signature se mi podařilo přetaktovat z 2133 MHz CL15 na 2933 MHz CL16, stejně jako na téměř všech ostatních základních deskách.

Při taktování jsem narazil na velký problém. Netuším, jestli jsem dostal vadný kus, nebo nejnovější verze UEFI obsahuje chybu. Vdroop je nežádoucí vlastnost VRM. Pokud je procesor vytížený, jeho napětí začne klesat. Obvykle se jedná o pár desítek mV, v extrémních případech i o 150 mV. Takže když máte nastavené napětí 1400 mV, při zátěži se může snížit i na 1300 mV. Loadline Calibration dokáže snížit, občas i eliminovat Vdroop, ovšem za cenu vyšších teplot VRM. Většinou se teploty zvýší nepatrně, jindy i o 15°C. LLC má různé úrovně. Mohou Vdroop omezovat, nebo zcela eliminovat. Někdy však mohou i napětí procesoru zvýšit, což může procesor poškodit.

Obrázek

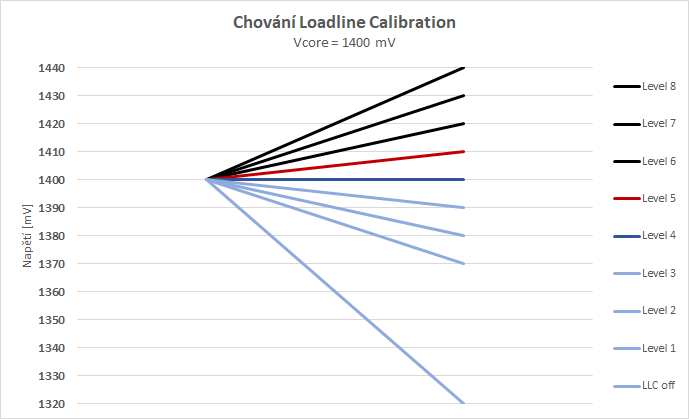

Tento graf znázorňuje vliv různých úrovní LLC. Pro přetaktování je ideální rovná čára, takže nedojde ke ztrátě napětí při zatížení procesoru. Pokud je úroveň LLC příliš vysoká, napětí se při zatížení ještě zvýší, což je pravý opak Vdroopu. Nižší úrovně LLC pouze zmírňují Vdroop. Výrobci mají různé implementace LLC, není žádné standardní označení úrovní. Graf je pouze pro ilustraci, neodpovídá testované základní desce.

X299 Extreme4 má 5 úrovní. Level 1 má zcela eliminovat LLC, zbylé úrovně Vdroop pouze zmírňují. Původní úroveň LLC je Level 2. Nyní se konečně dostáváme k problému této desky. Po nastavení Levelu 1 se teploty VRM rapidně zvýší. Dostaly se na 100°C, při benchmarcích byly teploty 140°C. To jsou extrémně vysoké teploty. S nejvyšší pravděpodobností se jedná o chybu UEFI. ASRock jsem informoval, snad se chyba brzy opraví. S LLC na levelu 2 se teplota VRM dostala pouze na 47°C a Vdroop se ani neprojevil, za což si ASRock zaslouží pochvalu.

Závěr a hodnocení

Spousta X299 desek je kritizována kvůli chlazení VRM. Výrobci místo opravdových heatsinků používají malé hliníkové bloky, občas podceňují spotřebu procesorů. Tomu odpovídali reakce recenzentů a profesionálních taktovačů. Z toho vznikly dvě vlny základních desek s chipsety X299. Většina základních desek "1. generace" má špatné chlazení VRM a jeden EPS konektor pro napájení CPU. Přehřívají se už při osazení přetaktovaných 8 a 10 jádrových Skylake-X procesorů, nároky EPS konektoru jsou daleko za specifikacemi. Nechci ani vědět, jak by na tom byly s 18 jádrovou i9 7980XE... 2. vlna desek je na tom mnohem lépe právě do ní patří X299 Extreme4. Dvojice EPS konektorů a pořádné chlazení s heatpipe. Nejsou to heatsinky jako na EVGA X299 Dark, ale to už je úplně jiná cenová kategorie. ASRock X299 Extreme4 je 2. nejlevnější základní deska po MSI X299 Raider, dokáže se však vyrovnat i některým X299 deskám za 10 000 Kč. Vadí mi na ní pouze dvě věci. Počet PCI-E konektorů by mohl být vyšší a bug v aktuální verzi BIOSu, který způsobuje přehřívání VRM. Doufám, že se chyba brzy opraví. Pokud se vám platforma X299 líbí a hledáte kvalitní základní desku, X299 Extreme4 by měla být první na vašem seznamu.

ObrázekObrázekObrázekObrázekObrázek
ASRock X299 Extreme4 je excelentní základní deska pro výkonné počítače na platformě X299.



Klady

Kvalitní zpracování
Velmi dobré chlazení VRM
Propracovaný BIOS
Dva M.2 sloty
Kvalitní zvukový i síťový čip

Zápory

Poměrně nízký počet PCI-E konektorů
Bug v BIOSu způsobuje přehřívání, nenastavujte LLC na Level 1



Děkuji společnosti ASRock za poskytnutí základní desky ASRock X299 Extreme4.

ObrázekObrázekObrázek
