MSI Z370 GAMING PRO CARBON AC - kvalitní základní deska pro Coffee Lake

Příspěvekod Adys301 » 04 dub 2018 20:06

MSI Z370 GAMING PRO CARBON AC
Obrázek
Většina levných základních desek s chipsetem Intel Z370 má problémy s teplotami a kvalitou VRM. Vlastnosti dražších základních desek většina zákazníků nepotřebuje. Právě proto se nejčastěji vyplatí základní desky střední třídy, které mají slušnou výbavu a jsou vhodné i pro přetaktování procesorů i přes 5 GHz. Jak si poradí MSI Z370 GAMING PRO CARBON AC v nelítostných testech?

Specifikace a obsah balení

Patice: 1151
Podpora CPU: Intel Core i3 až Core i7 8. generace, Intel Pentium Gold,Intel Celeron G
Podpora pamětí: DDR4, až 4000 MHz
Chipset: Intel Z370
Sloty: 3x PCI-E 3.0 x16 (x16, x8, x4), 3x PCI-E 3.0 x1
Konektory pro uložiště: 6x SATA 3, 2x M.2, Intel Optane Ready
Zvukový čip: Realtek ALC 1220A
Síťový čip: Intel I219V
TPM: Ano
SLI: Ano, Two-way
CFX: Ano, Three-way
Speciální vlastnosti: Přibalená WiFi anténa
Cena: V ČR od 4 900 Kč

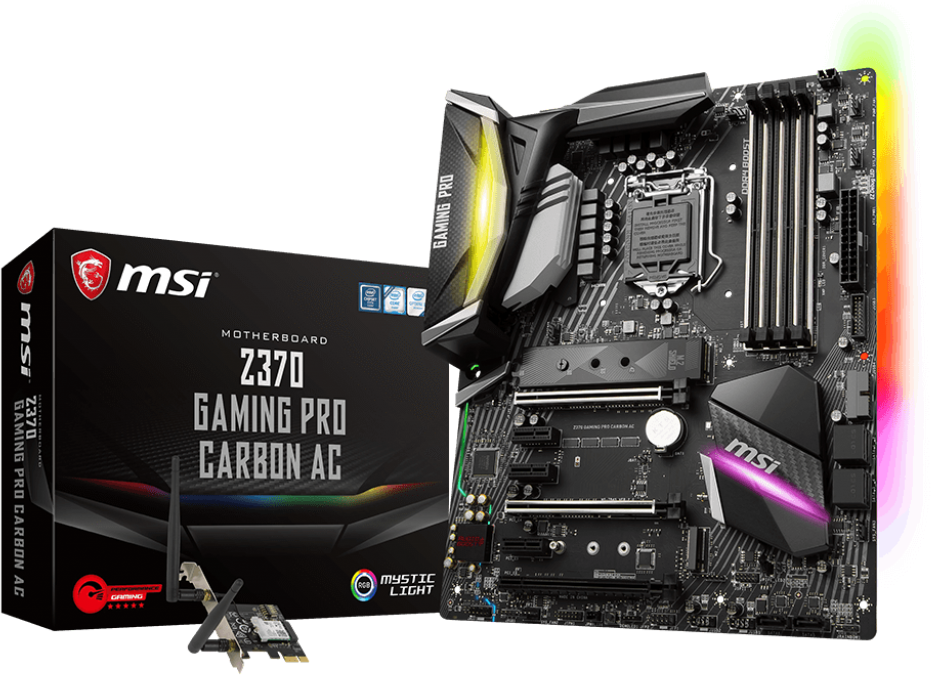

K základní desce dostanete čtyři černé SATA kabely, IO shield ve stylu MSI Gaming, HB SLI můstek, nálepky na SATA kabely, prodlužovací RGB kabel a manuál a CD s ovladači.

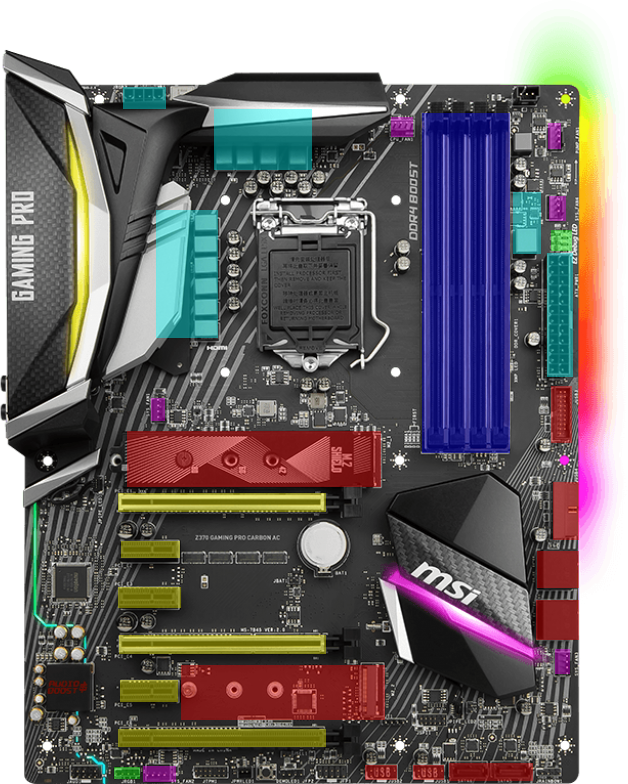

Rozbor základní desky

Obrázek

6x SATA 3, 2x USB 3.0, 2x USB 2.0, 1x M.2 22110 1x M.2 2280
4x DIMM DDR4, až 4000 MHz, maximální kapacita 64 GB
3x PCI-E x16 3.0 (x16/x8/x8), 3x PCI-E x1 3.0
CPU_FAN, PUMP_FAN, 4x SYS_FAN
1x EPS, ATX 24pin, 8 fází pro CPU, 2 fáze pro SA/iGPU, 1 fáze pro RAM
RGB konektory, debug LED

Obrázek

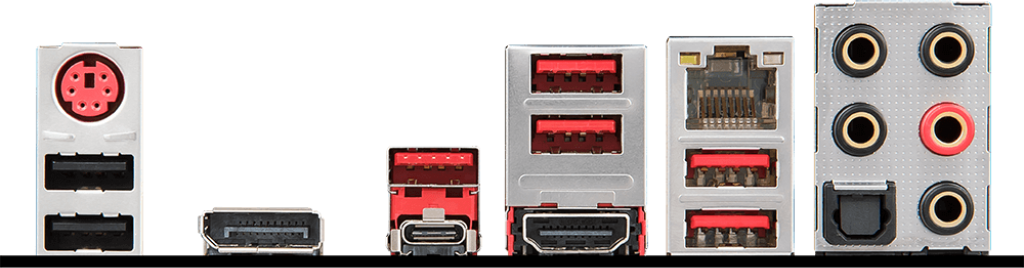

PS/2, 2x USB 2.0
Display Port
USB 3.1 Gen2 Typ A, USB 3.1 Gen2 Typ C
2x USB 3.1 Gen1, HDMI
LAN, 2x USB 3.1 Gen1
Audio

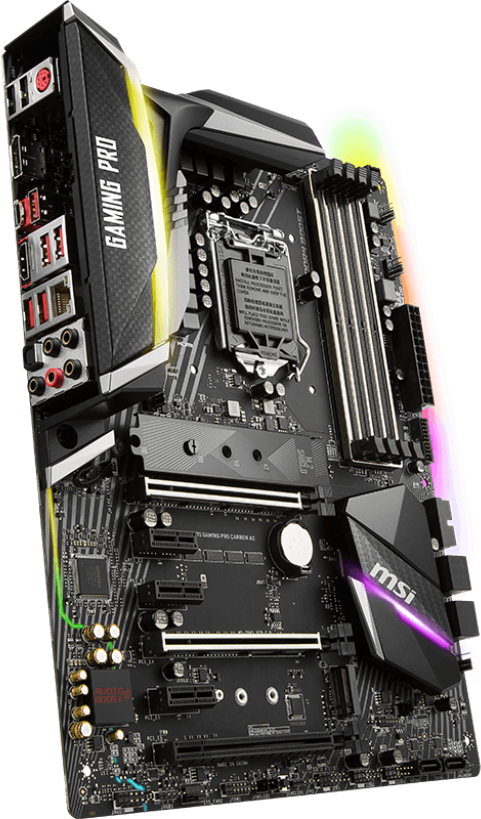

PCB základní desky je černé, chladiče kombinují černou a stříbrnou barvu. Na chladiči chipsetu a krytu IO konektorů si lze všimnout napodobeniny uhlíkových vláken. RGB LED se nachází na chladiči chipsetu, krytu IO konektorů, "řezu", který odděluje zvukovou část od zbytku PCB a na spodní straně části blíže k ATX konektoru.

Obrázek

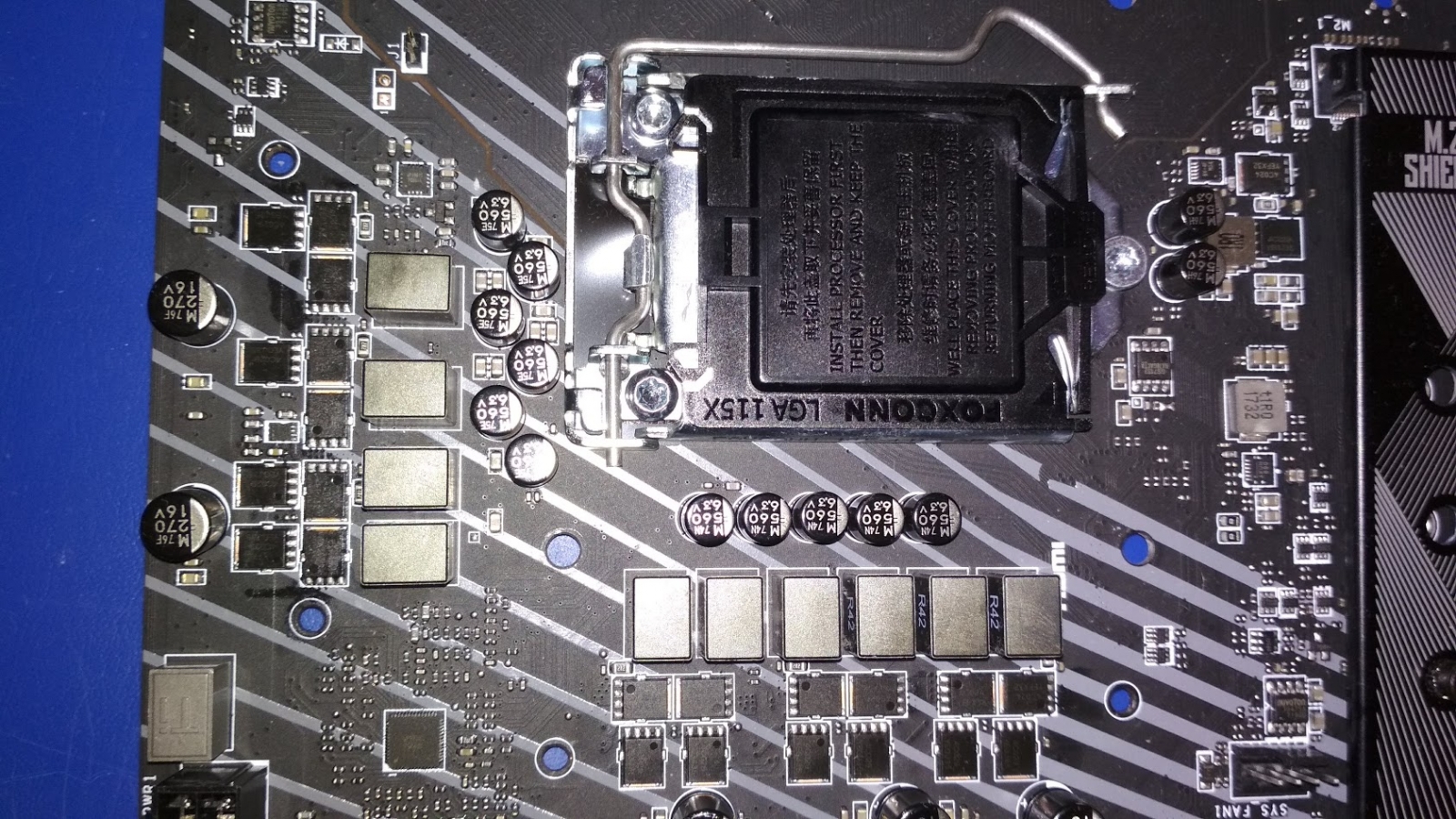

Schéma VRM této základní desky je poněkud zvláštní. MSI použilo kontrolér UPI uP9508, který podporuje 3+2 fáze. Na základní desce se nachází celkem čtyři fáze pro CPU Vcore a jedna fáze pro integrovanou grafiku. Obě části jsou zdvojené, takže efektivně běží jako 8 fází pro CPU Vcore a dvě fáze pro iGPU. MSI se nějak povedlo, aby kontrolér běžel v režimu pro 4+1 fázi. Stejné VRM najdete na následujích deskách:

MSI Z370 Tomahawk (3 450 Kč)
MSI Z370 SLI PLUS (3 600 Kč)
MSI Z370 KRAIT GAMING (3 700 Kč)
MSI Z370M GAMING PRO AC (3 800 Kč)
MSI Z370 GAMING PRO CARBON (4 300 Kč)

Datasheety VRM:

Napěťový kontrolér: https://www.upi-semi.com/en-article-upi-362-1828
Low side MOSFET: https://www.onsemi.com/pub/Collateral/NTMFS4C024N-D.PDF
High side MOSFET: https://www.onsemi.com/pub/Collateral/NTMFS4C029N-D.PDF

Obrázek

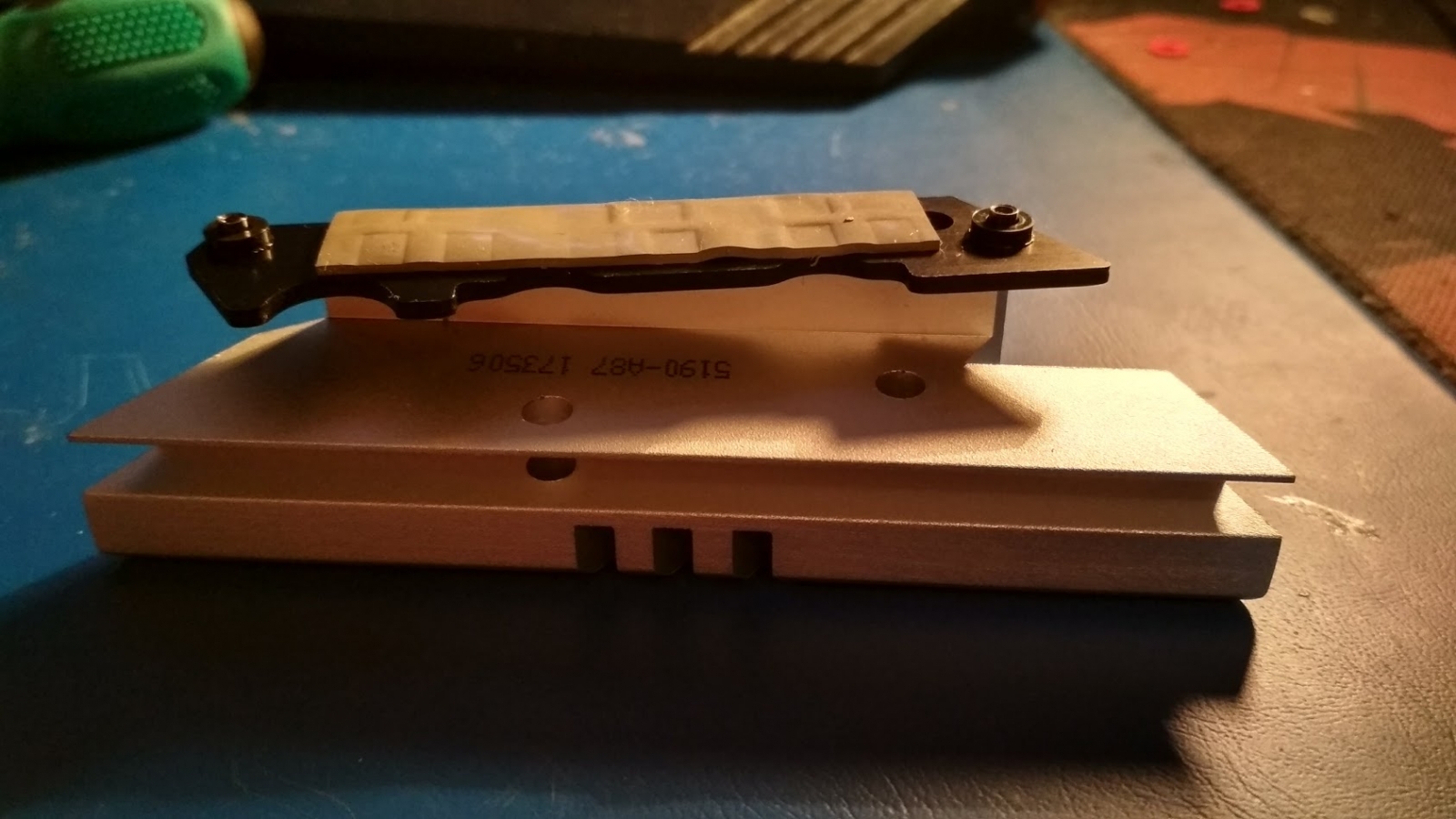

MSI má v oblibě dávat na chlazení plastové části, díky kterým chladiče vypadají větší a je mezi nimi heatpipe. Ve skutečnosti jsou chladiče poměrně malé. Po přetaktování i7 8700K na 5 GHz při 1,4V se teplota dostala na 90°C při pasivním chlazení, ve skříní s dobrým prouděním vzduchu se teplota držela do 78°C. To jsou zcela přijatelné teploty a desku s klidem mohu doporučit pro přetaktování.

Obrázek

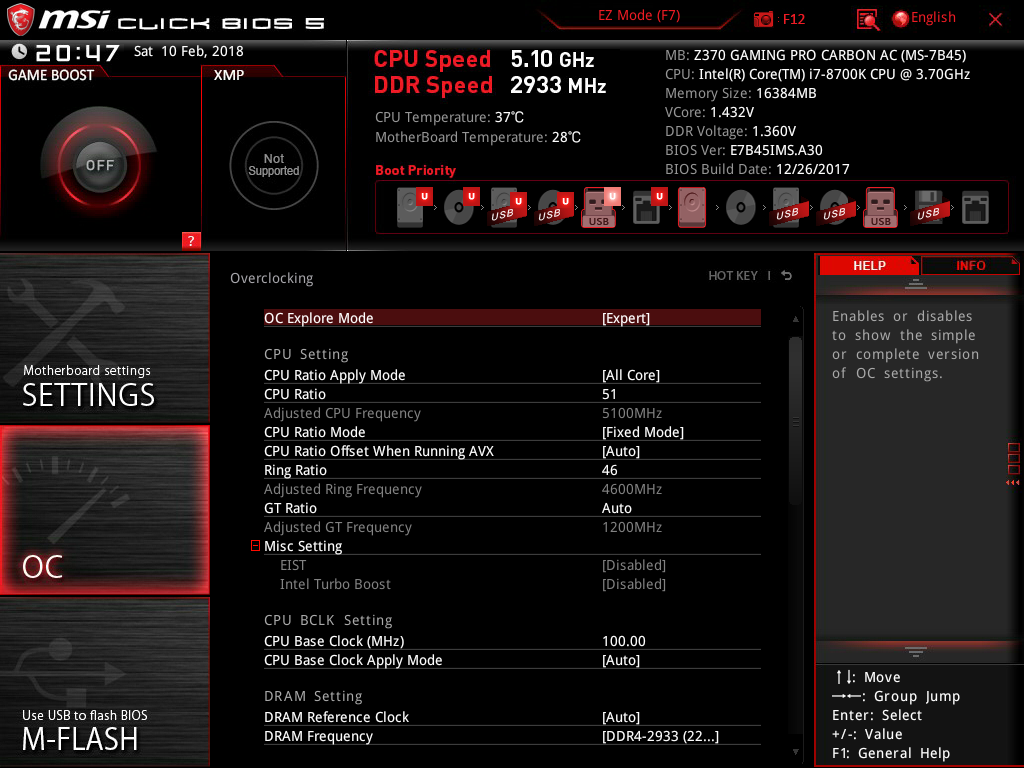

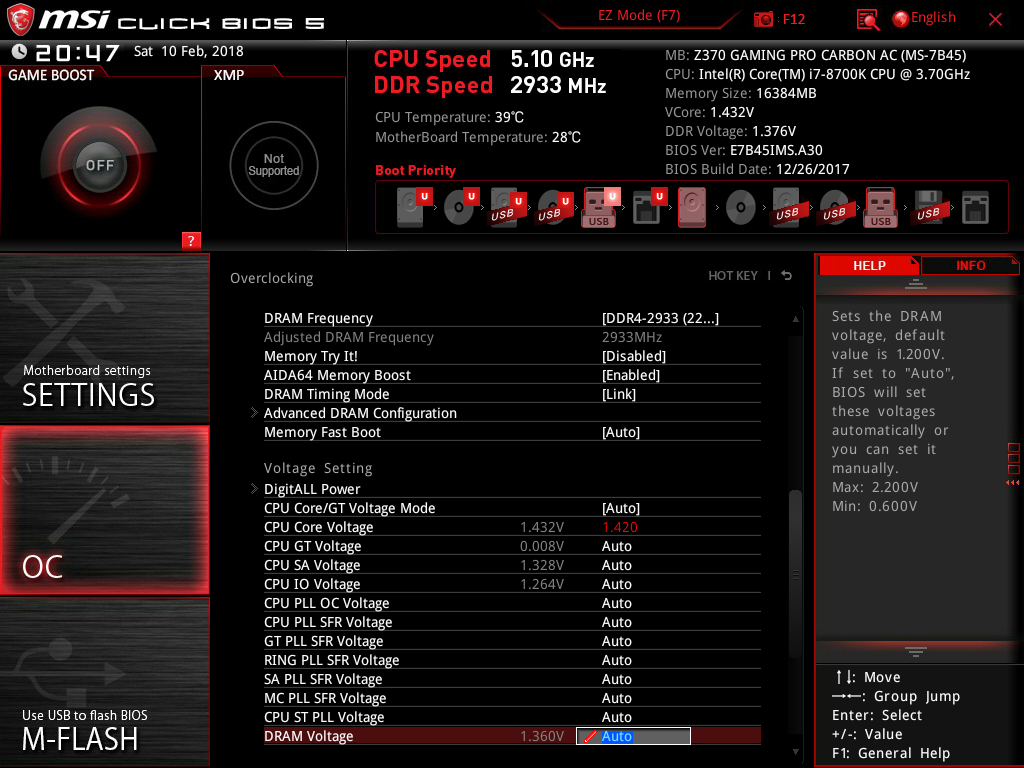

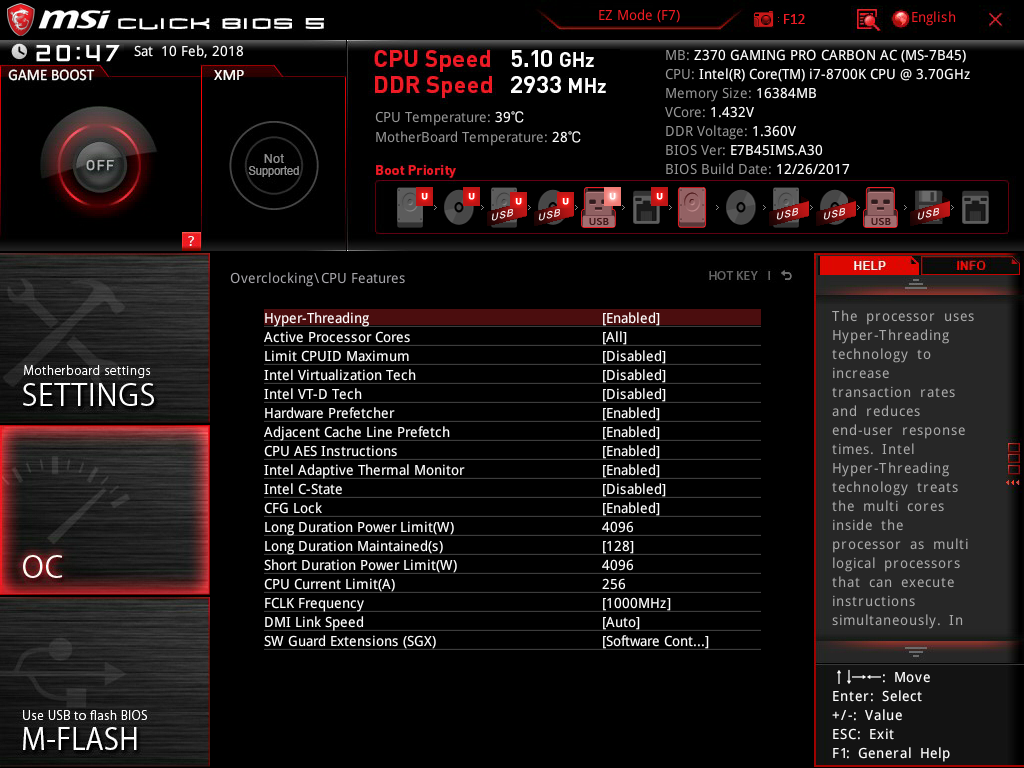

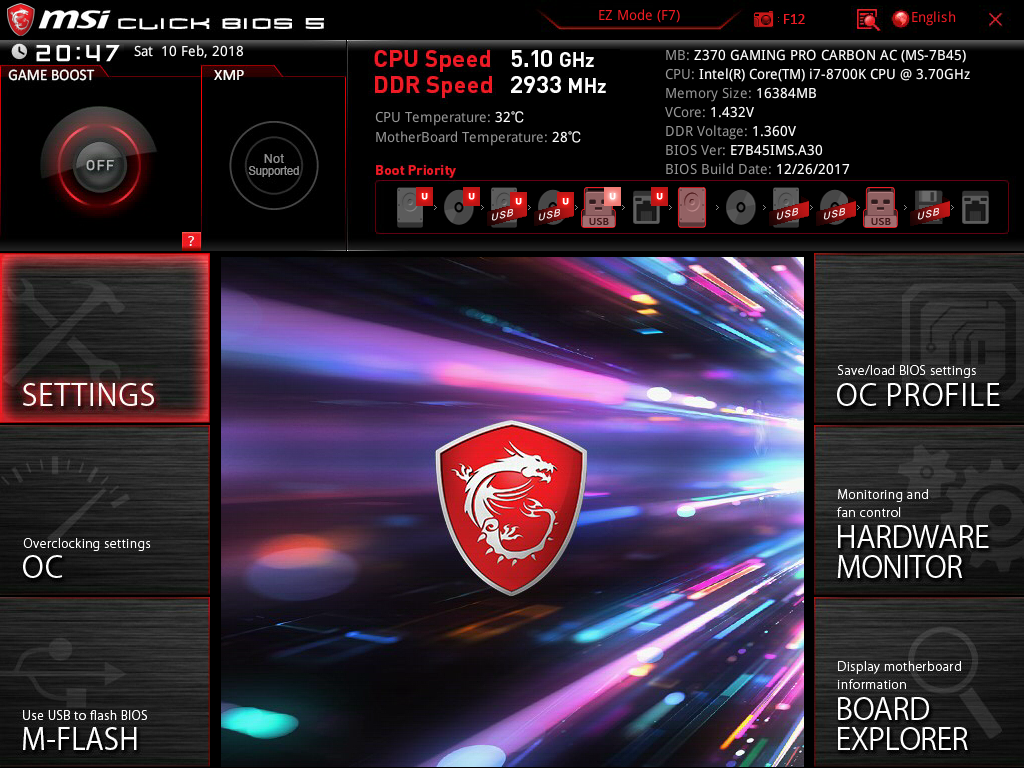

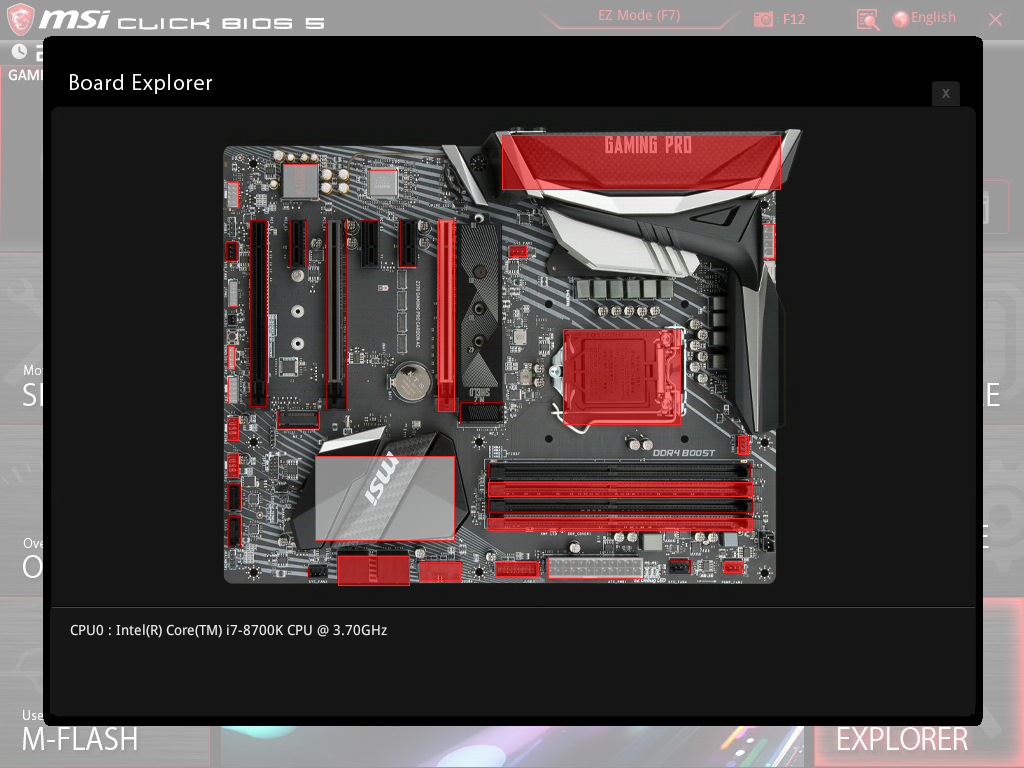

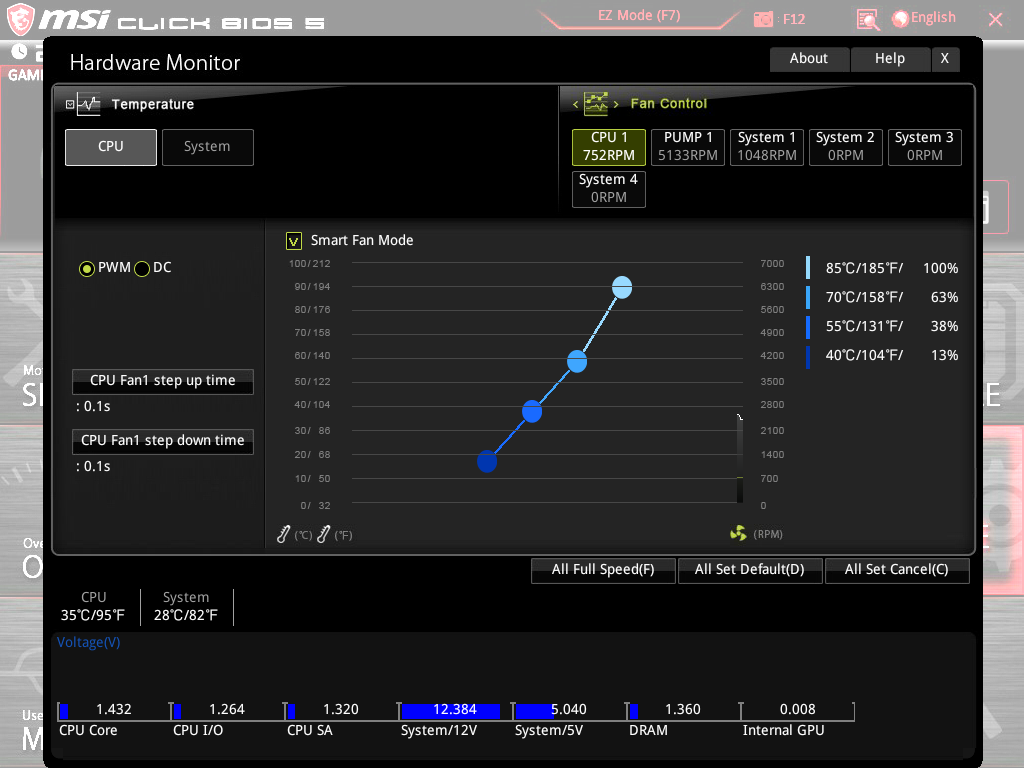

Pohled do UEFI

ObrázekObrázekObrázekObrázekObrázekObrázek

Přetaktování a provozní vlastnosti

Procesor Intel Core i5 8600K se mi podařilo přetaktovat na 5,3 GHz při 1,4 V, stejně jako na ostatních deskách. i7 8700K se mi podařilo přetaktovat na 5,1 GHz při 1,42 V, což se mi na ostatních deskách nepodařilo. V UEFI si můžete pohrát s každým napětím a LLC funguje skvěle. Teplota MOSFETů se držela do 80°C po dlouhodobé zátěži ve skříni SilentiumPC RG4T. Pokud máte skříň s dobrým prouděním vzduchu, rozhodně se nemusíte bát přehřívání.

Závěr a hodnocení

Tato základní deska je velmi podobná Z370-F od ASUS a mohu ji hodnotit jen pozitivně. Nenarazil jsem na žádný zásadní problém nebo na něco, co by mi vadilo. Základní deska má skvělou výbavu, kvalitní zvukový i síťový čip, dostatečně silné VRM pro přetaktování a vypadá skvěle. Rozhodně s ní neuděláte chybu při stavbě nového PC.

ObrázekObrázekObrázekObrázekObrázek
MSI Z370 GAMING PRO CARBON AC je kvalitní základní deska, která je vhodná i pro přetaktování.



Klady

Kvalitní zpracování
Dostatečné chlazení VRM
Propracovaný BIOS
Dva M.2 sloty
RGB
Kvalitní zvukový i síťový čip
WiFi

Zápory

Příslušenství by mohlo být o něco lepší


Poděkování
Děkuji obchodu TSBOHEMIA.cz za zapůjčení následujících produktů:
Intel Core i7 8700K
Intel Core i5 8600K

Děkuji společnosti MSI za zapůjčení základní desky MSI Z370 GAMING PRO CARBON AC.


ObrázekObrázekObrázekObrázek
You Tube: TechAdys301
Obrázek


HW specialista a tvůrce článků
Moje článkyFacebook

Reklama
Uživatelský avatar
Ltb
Administrátor
Master Level 8
Master Level 8
Příspěvky: 6379
Registrován: únor 03
Bydliště: Praha západ
Pohlaví: Muž

Re: MSI Z370 GAMING PRO CARBON AC - kvalitní základní deska pro Coffee Lake

Příspěvekod Ltb » 05 dub 2018 08:51

Publikováno

Díky moc za další kvalitní recenzi :bigups: :bigups:

Meres
Level 1
Level 1
Příspěvky: 53
Registrován: listopad 17
Pohlaví: Muž

Re: MSI Z370 GAMING PRO CARBON AC - kvalitní základní deska pro Coffee Lake

Příspěvekod Meres » 05 dub 2018 14:59

Podporuje tato deska SpeedFan?
