Recenze MSI X470 GAMING PRO CARBON AC - solidní střední třída pro Ryzen

Příspěvekod Adys301 » 12 čer 2018 17:27

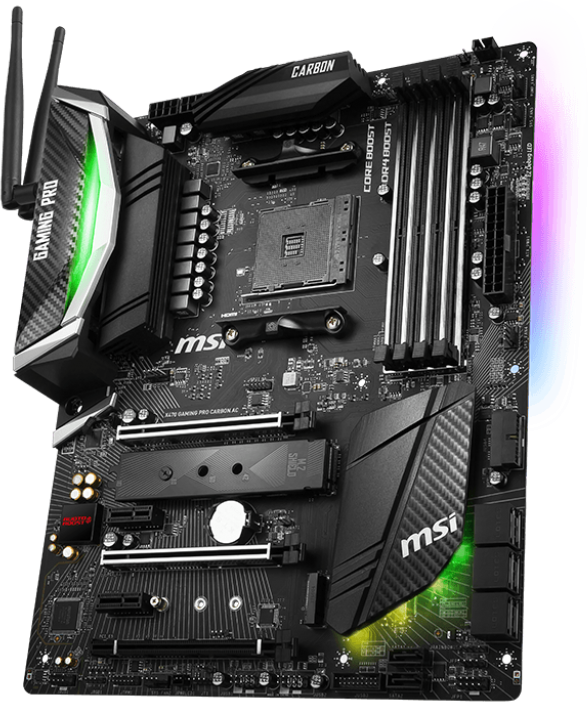

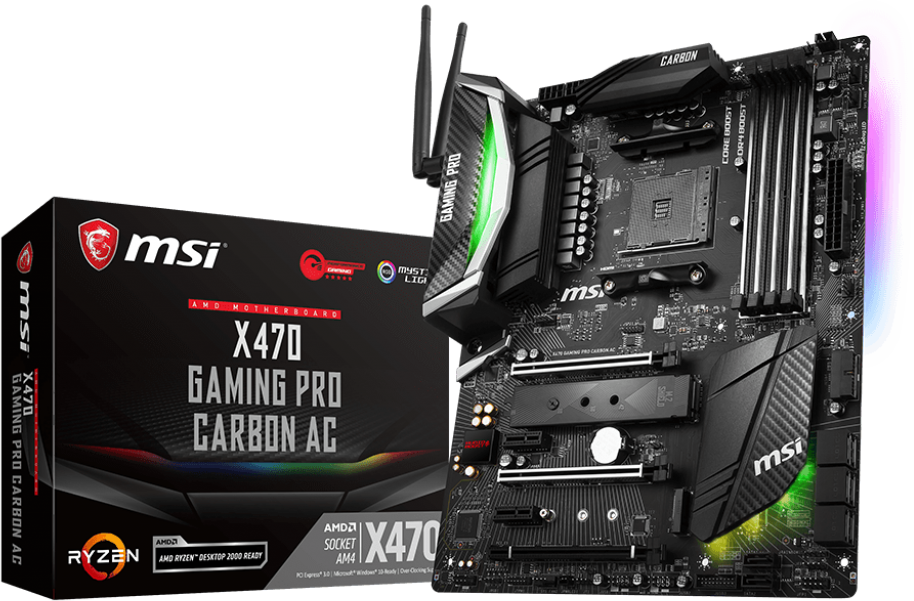

MSI X470 GAMING PRO CARBON AC
Obrázek

AMD spolu s novými procesory Ryzen vydalo i nový chipset AMD X470, který přináší např. podporu StoreMI a Precision Overdrive. Umožnilo tím také výrobcům základních desek vydat nové produkty, které budou optimalizované pro 2. generaci Ryzenů a opraví nedostatky předchozích modelů. MSI se chopilo této příležitosti a vydalo základní desku X470 GAMING PRO CARBON AC, která může zajímat i náročnější zákazníky.

Specifikace a obsah balení

Patice: AM4
Podpora CPU: AMD Ryzen 1. a 2. generace, Athlon a A-series 7. generace
Podpora pamětí: DDR4, až 64 GB při 3466 MHz
Chipset: AMD X470
Sloty: 3x PCI-E 3.0 x16 (x16, x8, x8), 2x PCI-E 3.0 x1
Konektory pro uložiště: 8x SATA 3, 2x M.2
Zvukový čip: Realtek ALC 1220A-VB
Síťový čip: Intel I211AT
SLI: Ano, Two-way
CFX: Ano, Three-way
Speciální vlastnosti: RGB, debug LED, WiFI, Bluetooth

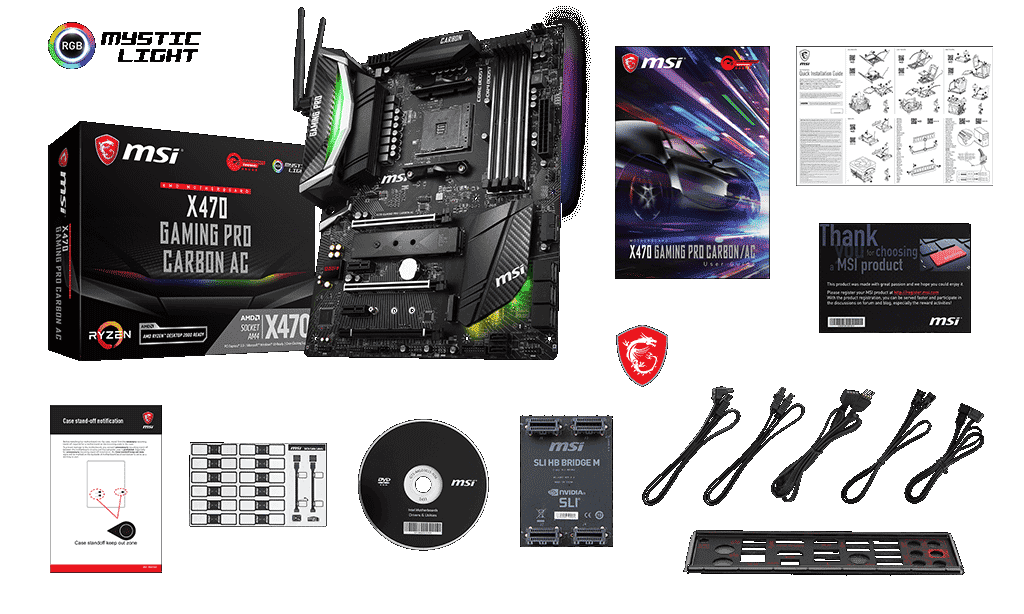

K základní desce desce dostanete čtyři černé SATA kabely, HB SLI můstek, 4pin RGB rozbočovač, kabel pro RGB od Corsair, kabel pro adresovatelné RGB, antény, nálepku MSI Gaming, manuály a CD s ovladači.

Obrázek

Rozbor základní desky
Obrázek

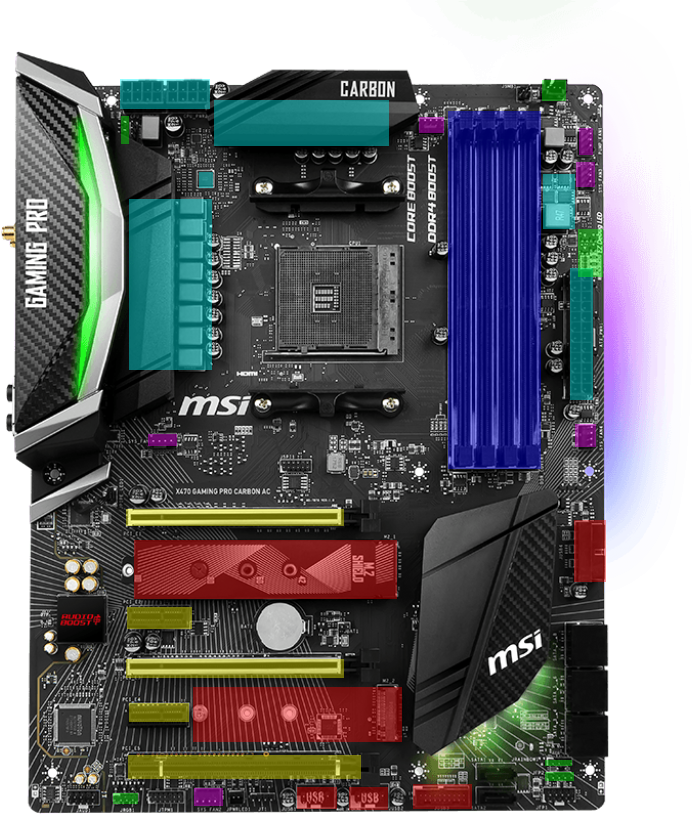

8x SATA 3, 2x USB 3.0, 2x USB 2.0, 1x M.2 M.2 2280, 1x M.2 22110
4x DIMM DDR4, až 3433 MHz, maximální kapacita 64 GB
3x PCI-E x16 3.0 (x16/x8/x8), 2x PCI-E x1 3.0
2x EPS, ATX 24pin, 5 fází pro CPU, 2 fáze pro SOC, 1 fáze pro RAM
1x CPU fan, 1x PUMP fan, 4x SYS fan
RGB konektory, adresovatelné RGB, debug LED, Corsair RGB


Základní deska má celkem čtyři RGB konektory. První se nachází u dvojice EPS konektorů, druhý je u slotů pro RAM a je určený pro RGB pro výrobky od Corsair, pod chipsetem je adresovatelné RGB a klasické RGB a poslední konektor je vedle konektoru pro přední výstupy zvuku.

Obrázek

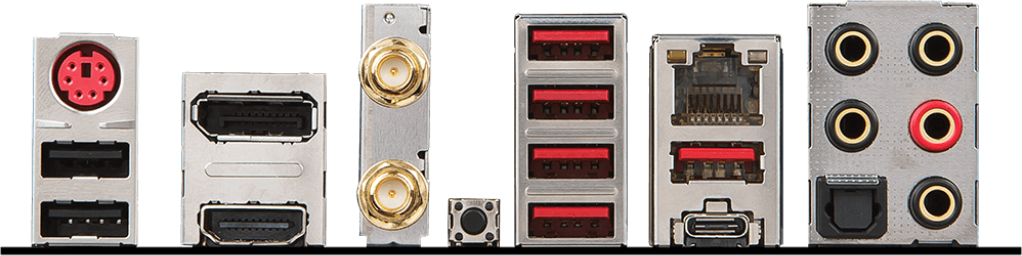

PS/2, 2x USB 2.0
DP, HDMI
Antény
Tlačítko Clear CMOS
4x USB 3.1 Gen1
LAN, 1x USB 3.1 Gen2 typ A, 1x USB 3.1 Gen2 typ C
Audio


Základní deska má černé PCB i chladiče. Na chipsetu je potisk, které připomíná uhlíková vlákna. Na desce jsou tři RGB prvky - jeden na IO krytu, jeden pod chladičem chipsetu, a na druhé straně desky blíže k ATX konektoru je pruh RGB LED.

Obrázek

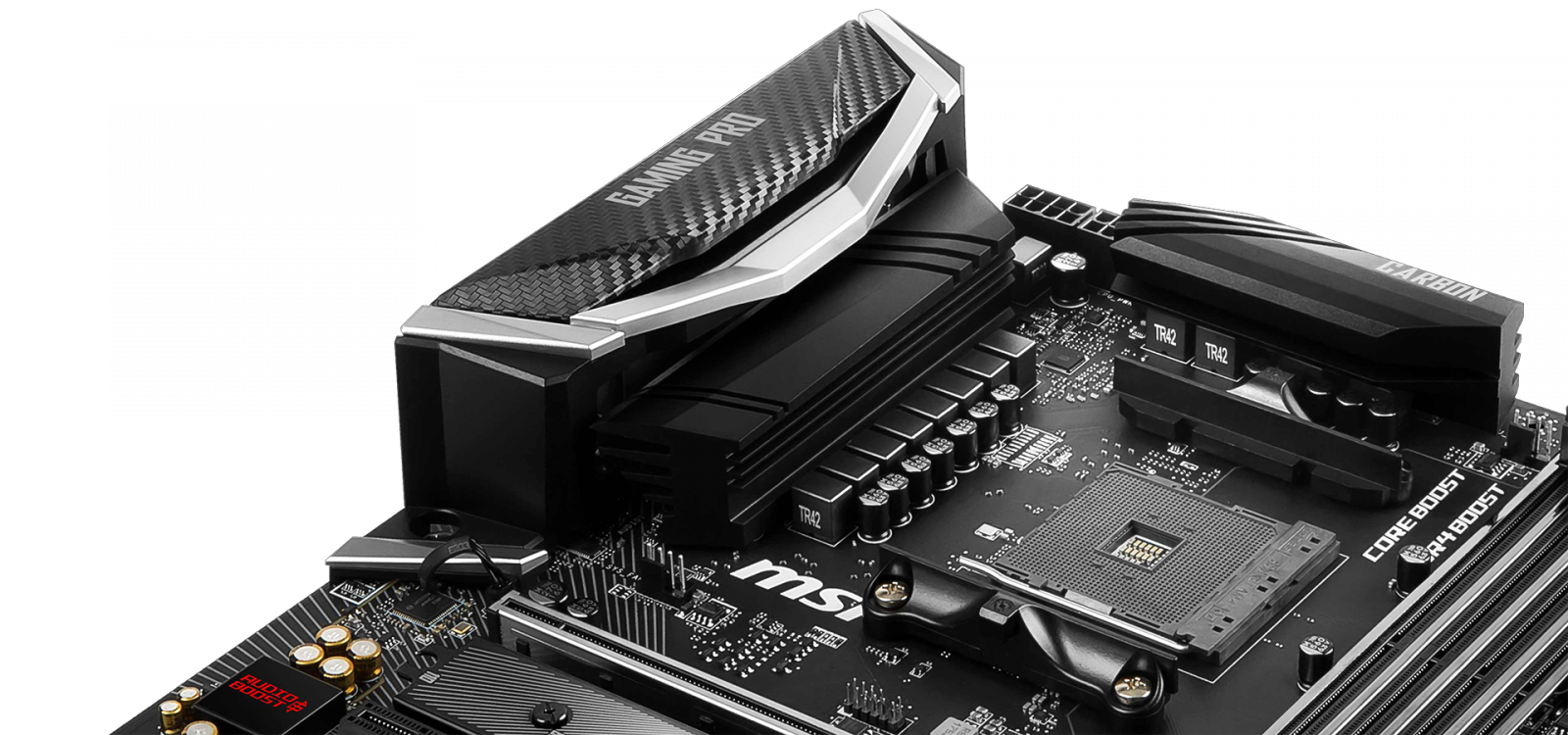

VRM dostalo velký upgrade oproti předchozí verzi této základní desky s chipsetem X370. Na první pohled vypadá, že má 10 fází pro CPU Vcore. To bohužel není pravda. Každá fáze má dvě cívky, dva high side MOSFETy a dva low side MOSFETy. Každá fáze je tedy poměrně silná a díky velké rozloze se i lépe chladí, regulace napětí je však horší. MSI zvolilo součástky od výrobců Internatial Semiconductor a ON Semiconductor. Kontrolér napětí je IR35201, který běží v módu při 5+1 fázi. High side MOSFETy jsou 4C029, low side MOSFETy jsou 4C024. Kontrolér nemá integrované drivery, proto potřebuje ještě pětici čipů IR3537, které právě slouží jako drivery. Poslední čip je IR3598, který má za úkol zdvojit PWM signál pro dvě fáze, které se starají o SOC procesoru. VRM chladí dva poměrně velké bloky hliníku, které mají i malé žebrování.

Datasheety:

Kontrolér napětí: https://www.infineon.com/dgdl/Infineon- ... 95d19772b5
High side MOSFET: https://www.onsemi.com/pub/Collateral/NTMFS4C029N-D.PDF
Low side MOSFET: https://www.onsemi.com/pub/Collateral/NTMFS4C024N-D.PDF
Driver: https://www.infineon.com/dgdl/ir3537.pd ... cd6c46175c
PWM doubler: https://www.infineon.com/dgdl/ir3537.pd ... cd6c46175c

Obrázek

Přetaktování a provozní vlastnosti

Procesor AMD Ryzen 5 1600 se mi povedlo přetaktovat na 4 GHz při napětí 1,425 V, stejně jako na ostatních základních deskách. Load line calibration doporučuji nastavit na úroveň 3 nebo 4 pro snížení Vdroop. Bohužel u sebe nemám AMD Ryzen 7 2700X, tak jsem se aspoň pokusil simulovat zátěž, kterou by dělal při 4,2 GHz. Napětí jsem tedy zvýšil na 1,55 V (což je extrémně vysoké napětí. Nenastavujte vyšší napětí než 1,425 V, jinak riskujete zničení procesoru) a po hodině se teplota VRM dostala na 82°C při pasivním chlazení, což je velmi dobrá teplota. Nemusíte se bát přehřívání ani v hůře větrané skříni.
AMD StoreMI a bootování z NVME RAID

Za posledních pár let se objevilo několik softwarových i hardwarových "zlepšováků", které měly zvýšit rychlost HDD a SSD. Většina z nich měla minimální účinek a lidé jim moc nedůvěřovali. AMD získalo licenci na software Enmotus Fuzedrive, který dokáže propojit SSD, HDD, případně i část RAM a vytvořit jeden velký oddíl. Software se poté naučí, které programy a soubory otevíráte nejčastěji nastaví jim vyšší prioritu a díky tomu se budou spouštět rychleji. AMD dokonce přidalo podporu StoreMI pro platformu X399, což nároční uživatelé jistě ocení.

Obrázek

AMD se při uvedení Threadripperů chlubilo, že podporují bootování z RAID pole, které je vytvořené z NVME SSD. Intel tuto funkci také umí, má to však několik háčků. Musíte si koupit "Intel VROC Key", který stojí přibližně $120 (cca 3 100 Kč vč. DPH) a podpora je omezena pouze na NVME SSD od Intelu. AMD přidalo podporu bootování z NVME RAID i pro základní desky s chipsety X370 a X470. Stačí tedy mít základní desku s chipsetem AMD X370 nebo X470, která má dva M.2 konektory s podporou PCI-E (na to si musíte dávat pozor, některé M.2 konektory podporují pouze SATA rozhraní) a vytvořit RAID pole pomocí AMD RaidXpert2.

Závěr a hodnocení

Základní desky od MSI pro chipsety B350 a X370 si mezi náročnými uživateli nenašli moc oblíbenců, protože MSI šetřilo na napájení. Při oznámení nových desek jsem moc nejásal, protože na první pohled vypadalo napájení identické jako na první generaci. Jsem rád, že jsem se zmýlil, protože VRM na této desce je zcela adekvátní. Základní desku mohu doporučit i pro rozumné přetaktování osmijádrových Ryzenů.

ObrázekObrázekObrázekObrázekObrázek
MSI X470 GAMING PRO CARBON AC je velmi dobrá základní deska pro hráče i náročné uživatele.


Klady

Kvalitní zpracování
Propracovaný BIOS
Podpora RGB
Kvalitní zvukový i síťový čip
WiFI
Podpora AMD StoreMI a bootování z NVME RAID
Adekvátní napájení

Zápory

Absence tlačítek pro zapnutí, vypnutí a BIOS flashback.



Děkuji společnosti MSI za zapůjčení základní desky MSI X470 GAMING PRO CARBON AC!
