MSI X299 GAMING M7 ACK - vysoká třída pro Skylake-X od MSI

Příspěvekod Adys301 » 23 črc 2018 20:04

MSI X299 GAMING M7 ACK
Obrázek

MSI má širokou nabídku základních desek s chipsetem X299. V tomto článku se podíváme na X299 Gaming M7 ACK, která patří mezi nejlepší základní desky od MSI, které můžete koupit. Otestoval jsem ji s 18 jádrovým procesorem Intel Core i9 7980 XE, který jsem přetaktoval až na 4,6 GHz. Co všechno tato deska umí? Čtěte dál...

Specifikace a obsah balení

Patice: LGA 2066
Podpora CPU: Intel Skylake-X a Kaby Lake-X
Podpora pamětí: DDR4, až 128 GB při 4133 MHz
Chipset: Intel X299
Sloty: 4x PCI-E 3.0 x16 (x16, x4, x16, x8), 2x PCI-E 3.0 x1
Konektory pro uložiště: 8x SATA 3, 2x M.2, U.2
Zvukový čip: Realtek ALC 1220
Síťový čip: Killer E2500
SLI: Ano, Three-way
CFX: Ano, Three-way
Speciální vlastnosti: RGB, tlačítka a pomůcky pro OC, debug displej

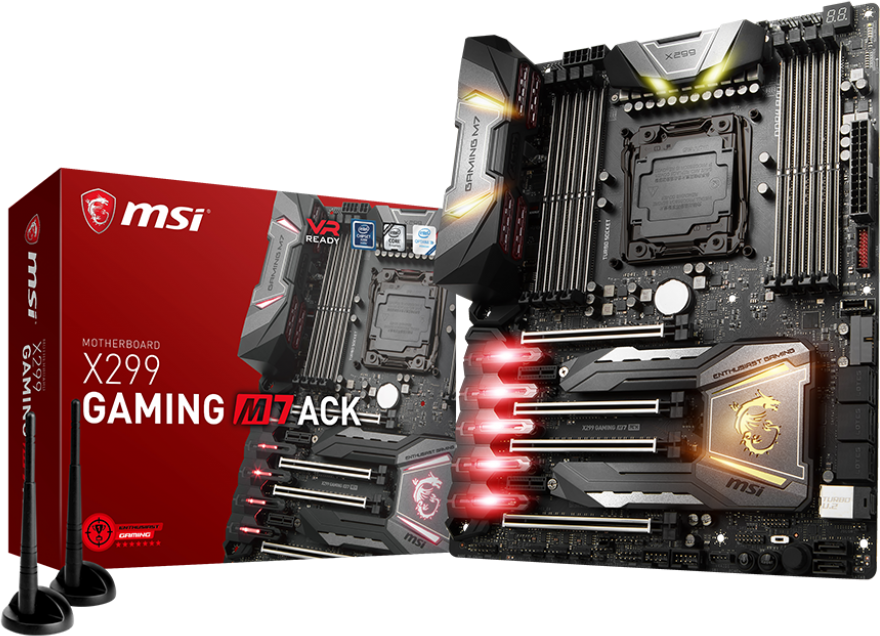

K základní desce dostanete čtyři černé SATA kabely, odznak MSI, rozbočovač RGB, sáček MSI, WiFI antény, SLI můstek, IO shield ve stylu MSI Gaming, manuály a CD s ovladači.

Obrázek

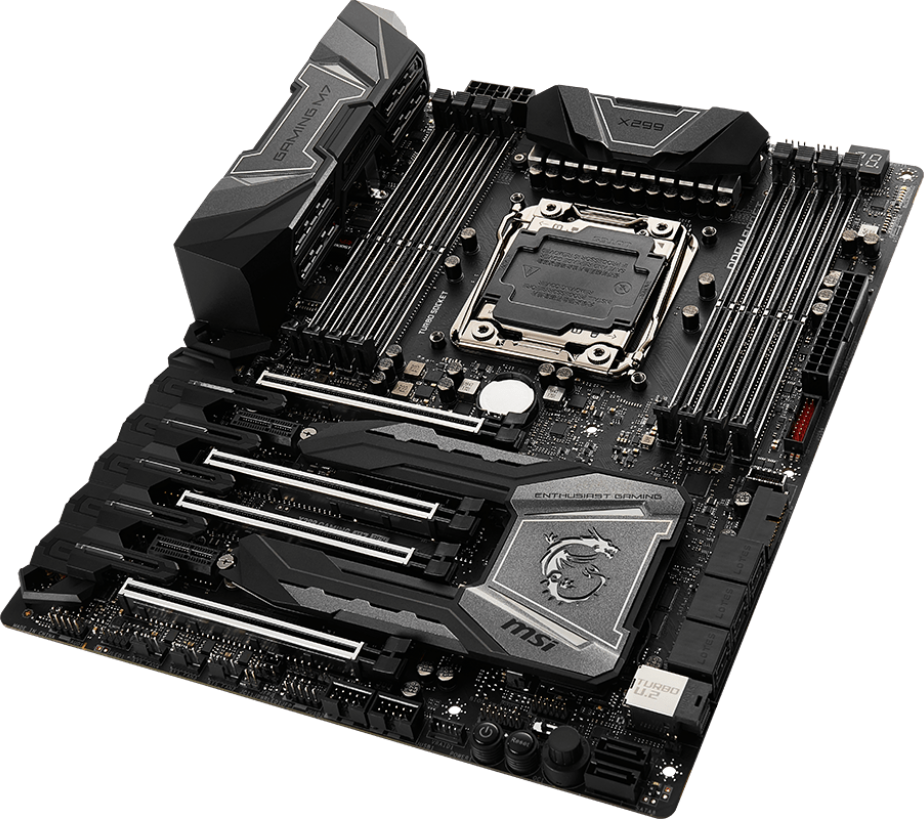

Rozbor základní desky

Obrázek

8x SATA 3, 2x USB 3.0, 2x USB 2.0, 1x M.2 M.2 2280, 1x M.2 22110, U.2, USB-C
8x DIMM DDR4, až 4133 MHz, maximální kapacita 128 GB
4x PCI-E x16 3.0 (x16/x4/x16/x8), 2x PCI-E x1 3.0
1x EPS, 1x CPU 4pin, ATX 24pin, 10 fází pro CPU, 1 fáze pro SA, 2 fáze pro RAM
1x CPU fan, 1x PUMP fan, 4x SYS fan
RGB konektory, přepínač LED, debug LED, debug displej, tlačítka pro reset

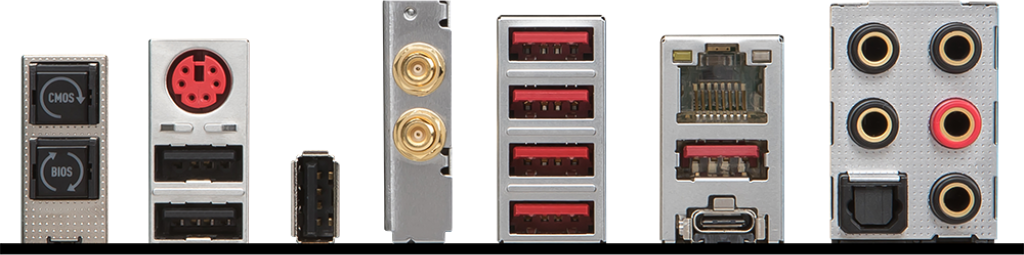

Obrázek

Tlačítka Clear CMOS a BIOS Flashback
PS/2, 2x USB 2.0
USB 2.0 pro BIOS Flashback
Konektory pro antény
4x USB 3.1
LAN, USB 3.1 Gen2, USB-C
Audio


MSI vybavilo základní desku několika speciálními vlastnostmi:

Pro diagnostiku základní desky slouží debug displej. Ten pomocí dvoumístných kódů zobrazuje, co deska testuje při spuštění PC. V případě úspěšného POSTu poté ukazuje teplotu procesoru. Poblíž displeje se také nachází čtyři LED, které slouží pro jednodušší diagnostiku. Pokud se objeví problém s CPU, RAM, HDD/SSD nebo GPU, příslušná LED se rozsvítí.


Obrázek

Na spodní straně desky najdete dvě tlačítka. Jedno slouží pro zapnutí PC, druhé pro reset. Najdete zde i přepínač BIOSů. Na pravé straně se nachází Game Boost Knob. V žádném případě ho nepoužívejte, přednastavené profily přetaktování od MSI mají děsně vysoká napětí CPU.

Obrázek

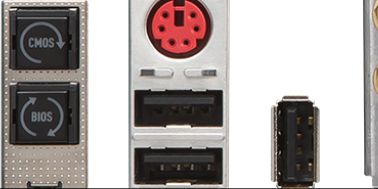

U IO konektorů se nachází tlačítko pro resetování nastavení BIOSu. Tlačítko BIOS Flashback slouží pro flashnutí BIOSu z flashky, která je zapojená ve vertikálně umístěném USB konektoru. Pro flashnutí BIOSu deska potřebuje pouze energii ze zdroje, nemusíte mít osazený procesor, paměti ani grafiku.

Obrázek

Základní deska má černé PCB i chladiče, na kterých se nachází dekorace v šedé barvě. Na desce najdete čtyři RGB prvky - chladič chipsetu, LED u PCI-E konektorů, chladiče VRM a krytu IO. RGB výbavu můžete doplnit pomocí jednoho čtyřpinového konektoru, který se nachází na spodní straně desky.

Obrázek

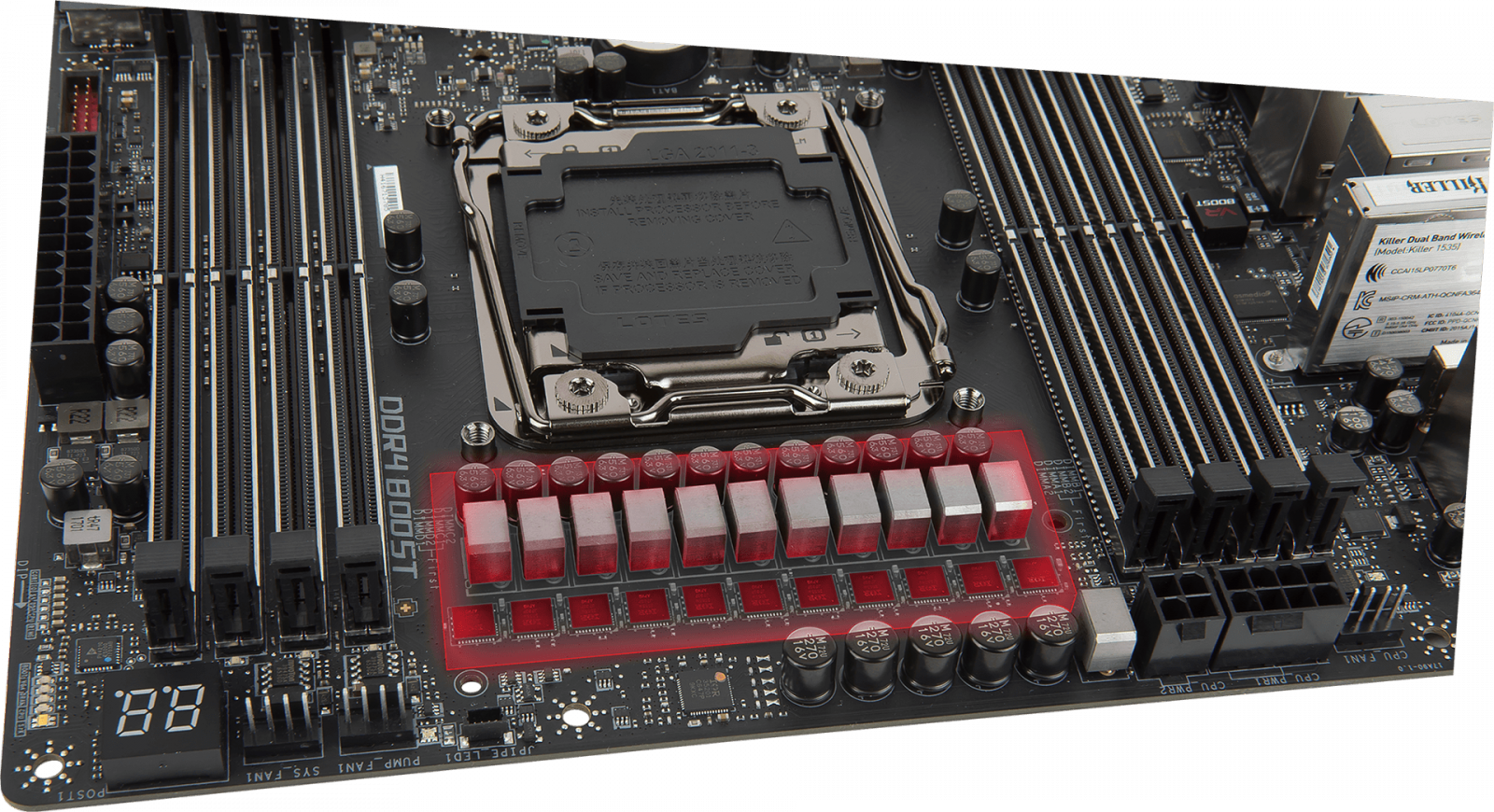

Základní deska má velmi silné VRM. Skládá se z deseti fází pro CPU Vcore a jedné fáze pro System Agent. MSI použilo moderní čipy International Rectifier IR3555, které kombinují high side i low side MOSFET a driver. Každá fáze je schopna dodat až 60 A elektrického proudu. Kontrolér napětí je od stejného výrobce MOSFETů, jeho označení je IR35201, který podporuje až 8 fází. Zde běží v módu pro 5+1 fázi, signál pro CPU Vcore rozdvojují čipy IR3599.

Datasheety:

PowIRstage: https://www.infineon.com/dgdl/pb-ir3555 ... 7fd3ac28d3
Kontrolér napětí: https://www.infineon.com/dgdl/Infineon- ... 95d19772b5
PWM doubler: https://www.infineon.com/dgdl/ir3599.pd ... cdb56a176f

Obrázek

Provozní vlastnosti a přetaktování

Desku jsem otestoval procesorem Intel Core i9 7980XE, který má 18 jader. Při základním nastavení se teplota dostala až na 65°C, po přetaktování na 4,4 GHz při 1,19 V se teplota vyšplhala až na 85°C. VRM by si zasloužilo lepší chlazení, protože při dlouhodobém zatížení CPU s AVX instrukcemi si může říct procesor i o 600 W. Pro případné zákazníky určitě doporučuji investovat do kvalitní skříně, která je optimalizovaná pro proudění vzduchu.

Procesor se mi podařilo přetaktovat až na 4,6 GHz při napětí 1,21 V. Procesor se však přehříval, protože původní teplovodivý materiál mezi čipem a IHS je mizerný. Pro pořádné přetaktování je delid nutností...

Obrázek

Závěr a hodnocení

X299 GAMING M7 ACK je velmi dobrá základní deska. Zpracování je na velmi vysoké úrovni, výbava je perfektní. Jediná negativní vlastnost je slabší chlazení, což může vyřešit skříň s optimalizací pro airflow. Mezi její hlavní nedostatky však patří něco, co MSI ovlivnit nemůže - životnost a smysl platformy Skylake-X. Za pár dnů AMD oficiálně vydá 32 jádrový procesor Ryzen Threadripper 2990X, Intel se však potácí s i9 7980XE, která má "pouze" 18 jader. Je možné, že Intel vydá 22 jádrový procesor pro socket 2066. 28 jádrové monstrum bude používat jinou patici a jeho cena se bude s vysokou pravděpodobností pohybovat okolo 150 000 Kč... To je však pouze spekulace a věštění, na to máme v české HW scéně jiné experty. Základní deska se MSI určitě povedla a mohu ji doporučit.

ObrázekObrázekObrázekObrázekObrázek
MSI X299 GAMING M7 ACK je kvalitní základní deska, která si poradí i s Intel Core i9 7980XE.


Klady

Velmi silné napájení
Spousta RGB
Spousta konektorů
Kvalitní zvukový i síťový čip
WiFi a Bluetooth
Propracovaný BIOS
Debug displej a další užitečné pomůcky

Zápory

VRM by si zasloužilo lepší chlazení




Děkuji společnosti MSI za zapůjčení základní desky MSI X299 GAMING M7 ACK a procesoru Intel Core i9 7980XE!

ObrázekObrázekObrázek
You Tube: TechAdys301
Obrázek

Reklama
Turion
Level 5.5
Level 5.5
Příspěvky: 2879
Registrován: březen 16
Pohlaví: Muž
Stav:
Offline

Re: MSI X299 GAMING M7 ACK - vysoká třída pro Skylake-X od MSI

Příspěvekod Turion » 23 črc 2018 20:20

Adys přiznej, že jsi to opsal špatně naschvál, aby někdo hejtoval.
