ASRock Fatal1ty X470 Gaming-ITX/AC - mini deska pro Ryzen

Příspěvekod Adys301 » 24 črc 2018 23:49

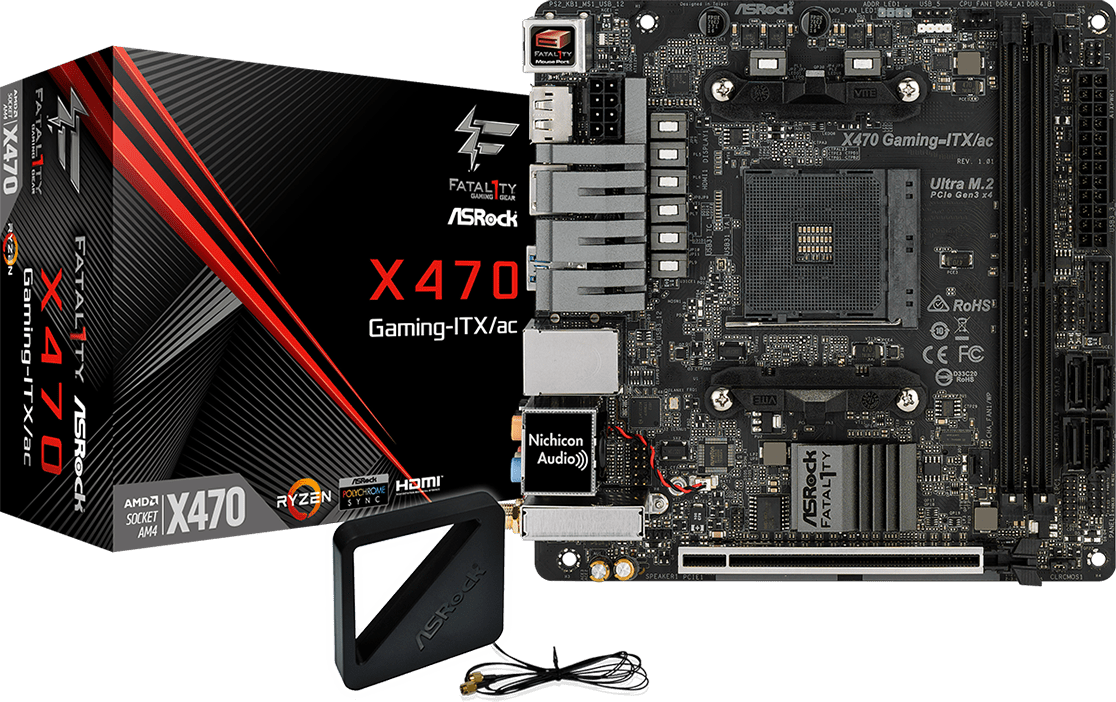

ASRock Fatal1ty X470 Gaming-ITX/AC
Obrázek

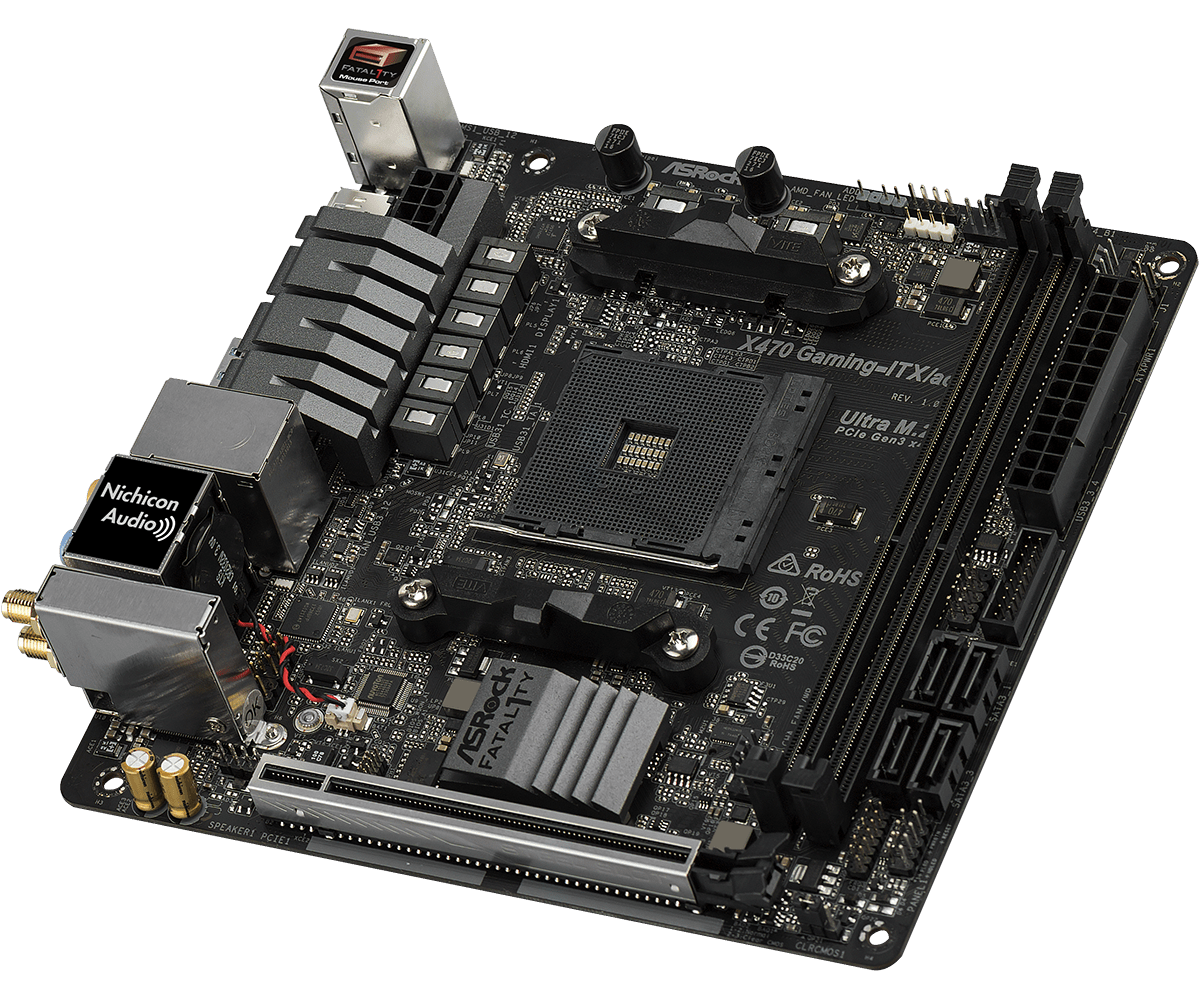

Osmijádrové procesory Ryzen 7 jsou velmi oblíbené u náročných uživatelů. Nepotřebujete k nim však velké desky jako ASRock Taichi nebo ASUS Crosshair Hero. Výrobci nabízí několik zajímavých mITX desek, které jsou skvělé pro miniaturní počítače s procesory AMD Raven Ridge s výkonnými integrovanými, nebo již zmiňované Ryzeny 7. V tomto článku se podíváme na mITX desku od ASRocku s chipsetem X470 (brzy se objeví i verze s chipsetem B450), která přináší pár změn oproti svému předchůdci s chipsetem B350.

Za poskytnutí zdroje Fortron HYDRO 600 děkuji společnosti FSP Group.

Obrázek

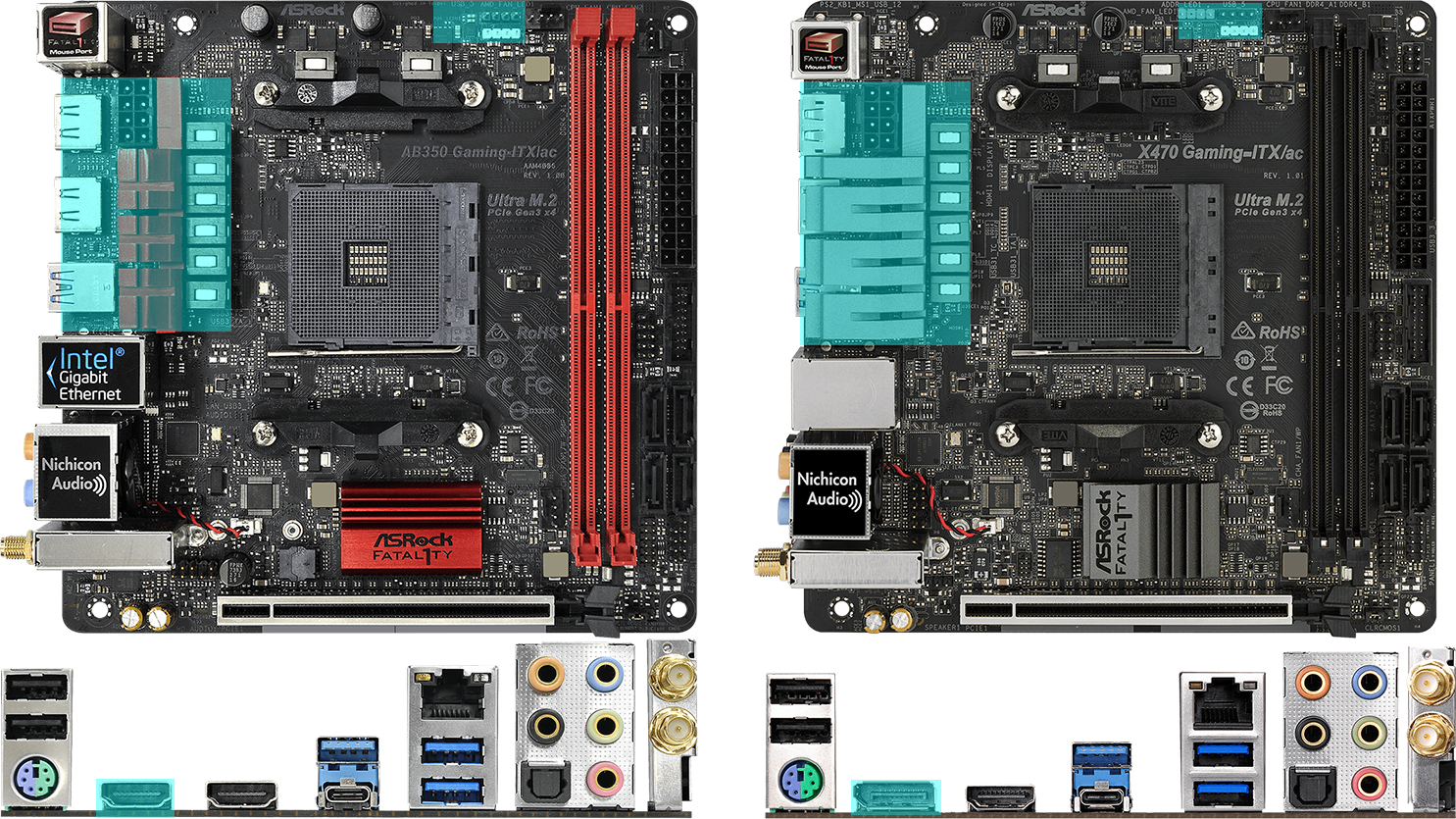

Porovnání s B350 Gaming-ITX/AC

ASRock změnil barevné schéma herních desek řady Fatal1ty. Místo černé a červené barvy používají barvu černou a šedou. Myslím si, že je změna k lepšímu - RGB maniaci si barvu přizpůsobí podle sebe a lidé, kterým se RGB nezamlouvá, ocení elegantní barevnou kombinaci. Nová mITX deská má větší chladič s žebrováním. Ryzen 7 2700X má o něco vyšší nároky na spotřebu, VRM tedy potřebuje adekvátní chlazení. ASRock přidal jeden RGB konektor, který je primárně určený pro verze chladičů Wraith s RGB. IO výbava se také dočkala menší změny. Jedno HDMI nahradil Display Port. Některé monitory podporují technologii Freesync pouze pomocí DP (např. můj AOC G2460PF), takže tuto změnu určitě vítám.

Obrázek

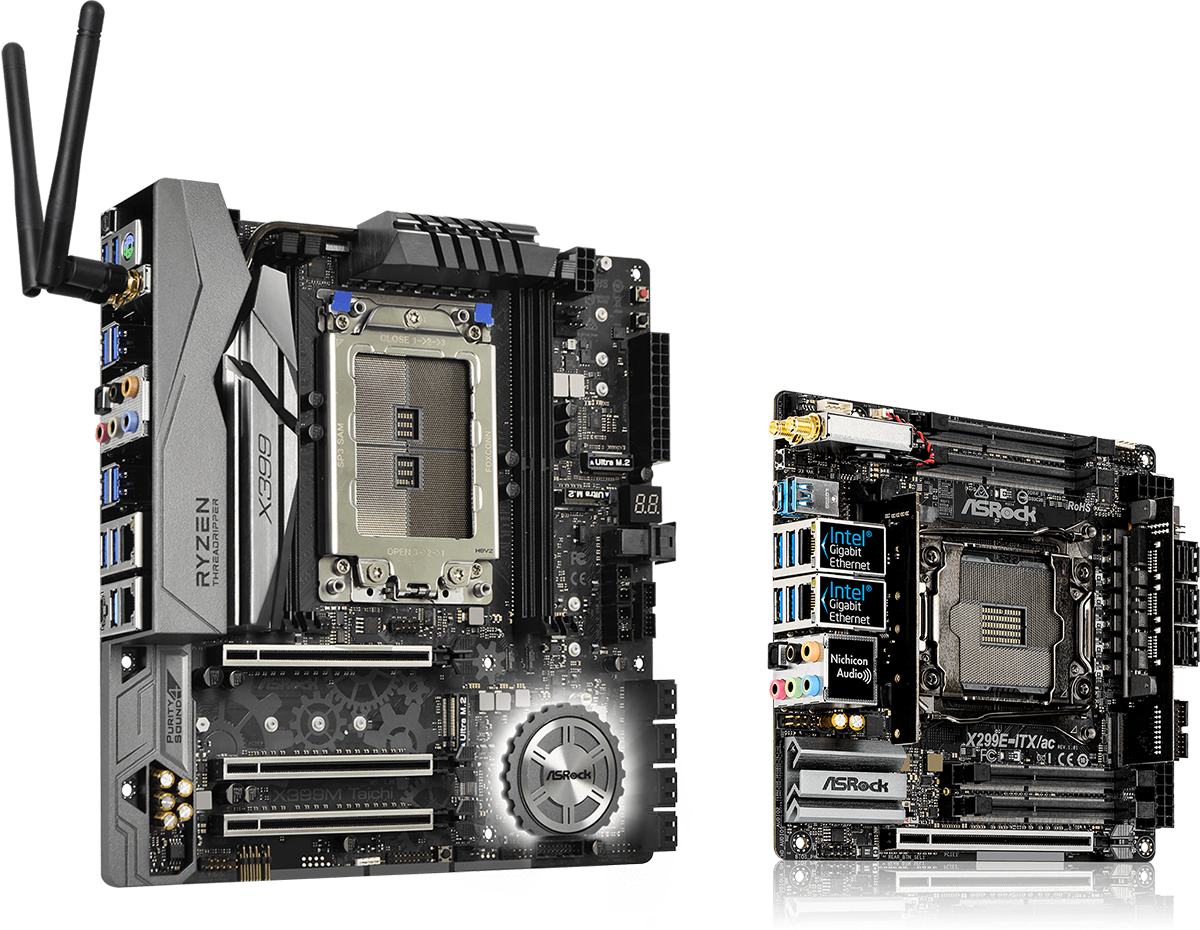

ASRock má v oblibě vyrábět základní desky s atypickými rozměry. X399M Taichi je jediná deska pro Threadripper s form factorem mATX. Za zmínku určitě stojí i X299E-ITX/AC, tedy mITX deska pro platformu Skylake-X.

Obrázek

Specifikace a obsah balení

Patice: AM4
Podpora CPU: AMD Ryzen 1. a 2. generace, Athlon a A-series 7. generace
Podpora pamětí: DDR4, až 32 GB při 3466 MHz
Chipset: AMD X470
Sloty: 1x PCI-E 3.0 x16
Konektory pro uložiště: 4x SATA 3, 1x M.2
Zvukový čip: Realtek ALC 1220
Síťový čip: Intel I211AT
SLI: Ne
CFX: Ne
Speciální vlastnosti: RGB, podpora StoreMI, boot z NVME RAID
Cena: Od 4 700 Kč

K základní desce dostanete dva černé SATA kabely, nálepku ASRock, WiFi anténu manuály a CD s ovladači.

Rozbor základní desky

Obrázek

4x SATA 3, 1x USB 3.0, 1x USB 2.0, 1x M.2 M.2 2280 (nachází se na druhé straně PCB)
2x DIMM DDR4, až 3466 MHz, maximální kapacita 32 GB
1x PCI-E x16 3.0
1x EPS, ATX 24pin, 3 fáze pro CPU, 2 fáze pro SOC, 1 fáze pro RAM
1x CPU fan, 1x PUMP fan, 1x SYS fan
RGB konektory

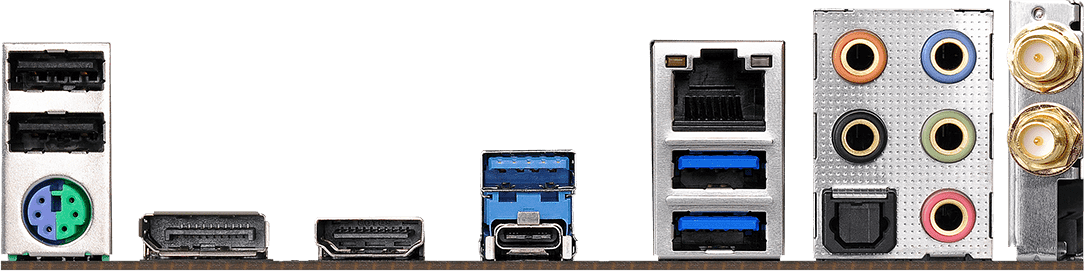

Obrázek

2x USB 2.0, PS/2
DP
HDMI
USB 3.1 Gen2, USB-C
LAN, USB 3.0
Audio
WiFi


Základní deska má černé PCB, chladiče jsou šedé. Na desce nejsou žádné RGB LED, na druhou stranu na ní najdete rovnou tři RGB konektory. Na druhé straně PCB se nachází nachází jeden konektor pro M.2 SSD.

Obrázek

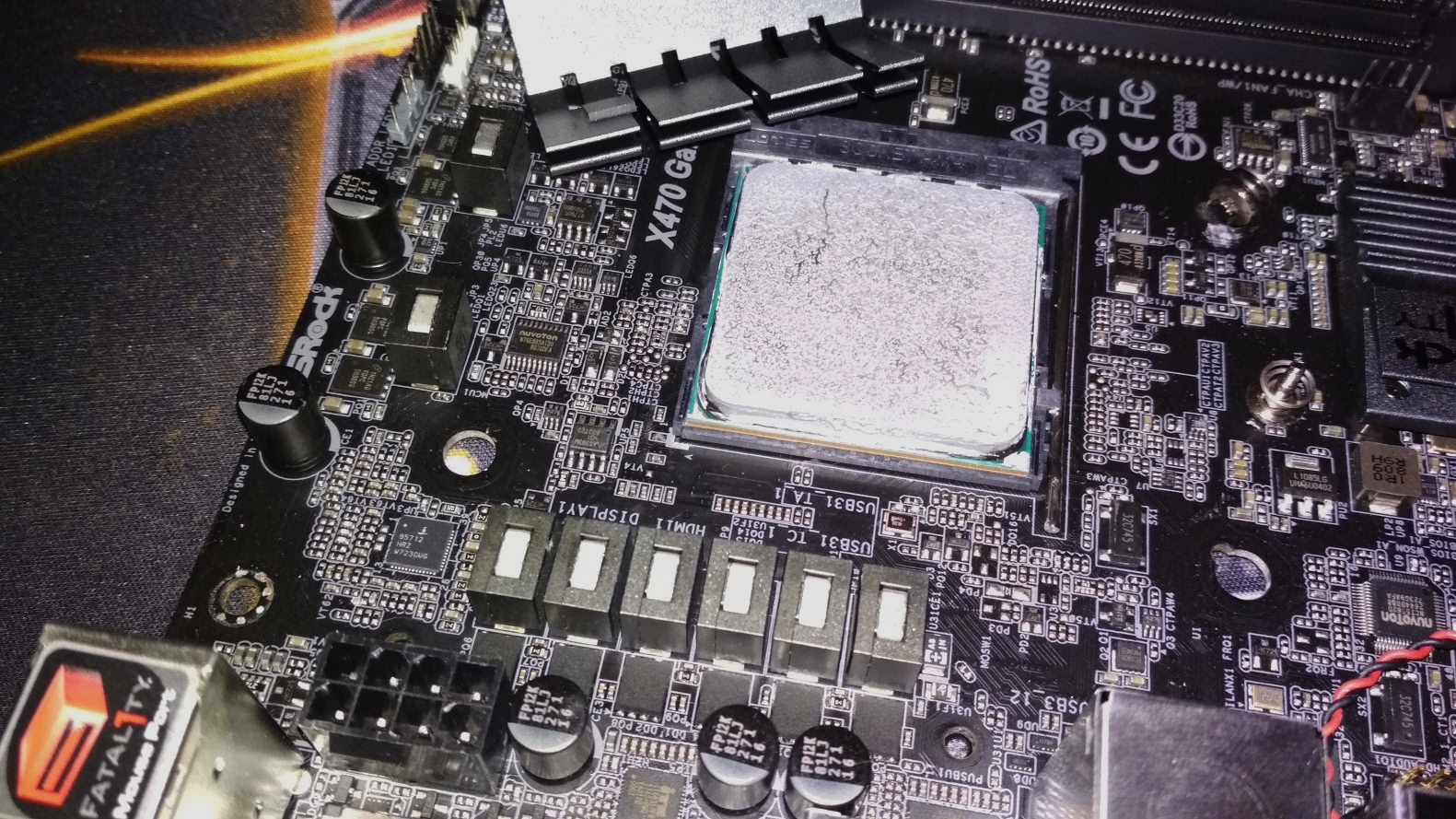

VRM se skládá ze tří fází pro CPU Vcore a dvou fází pro SOC. Jedna fáze se skládá ze dvou cívek, jednoho high side MOSFETu a jednoho low side MOSFETu. Ty zastupujÍ čipy 5030SG od On Semiconductor. Kontrolér napětí je ISL95712 od Intersil, který je typický pro AMD desky. Jedná se o zcela dostatečné VRM, i když existují mnohem silnější, které najdete např. na MSI B450I (6 fází pro CPU, 2 fáze pro SOC, IR3555).

Datasheety:

High side a lowside MOSFET: https://www.onsemi.com/pub/Collateral/NTMFS4C024N-D.PDF
Kontrolér napětí: https://www.intersil.com/content/dam/in ... l95712.pdf

Obrázek

Přetaktování a provozní vlastnosti

VRM jsem potrápil procesory AMD Ryzen 3 2200G a Ryzen 7 2700. S APU jsem se soustředil především na stresování SOC VRM pomocí taktování integrované grafiky. Napětí jsem nastavil na 1,25 V, frekvenci na 1450 MHz. Teplota SOC VRM se vyšplhala až na 90°C, což je stále daleko od kritických 125°C, nicméně nedoporučuji provozovat VRM na takových teplotách. Při základním nastavení nepřekročila 60°C. Vcore VRM jsem poté otestoval s R7 2700. Při základním nastavení se teplota vyšplhala až na 75°C, což je zcela přijatelná teplota. Taktování jsem ani nezkoušel, teplota by překročila 100°C. Jedná se o mITX desku, taktování zde rozhodně není prioritou.

Závěr a hodnocení

Deska splnila má očekávání. Výbava je velmi dobrá a deska si poradila s APU i osmijádrovým Ryzenem 7. Nelíbí se mi na ní jedna věc - chipset X470 je zde zcela zbytečný. Lepší podpora PCI-E a SLI je zde zcela zbytečná, protože deska má pouze jeden PCI-E konektor. B450 desky jsou za rohem a ASRock samozřejmě představí identickou mITX verzi. Existuje i A320 verze, kterou ASRock tiše představil, v ČR se však neprodává. Pokud se vám tato deska zamlouvá, doporučuji si počkat na představení B450 verze, která nabídne identickou výbavu za nižší cenu. Určitě je zde místo pro zlepšení. VRM by mohlo mít MOSFETy IR3555 nebo IR3556, které zaberou méně místa a poskytnou více výkonu a mITX desky pro AMD od ASUS mají dva M.2 sloty díky unikátnímu využití dceřiné desky.

ObrázekObrázekObrázekObrázekObrázek
ASRock Fatal1ty X470 Gaming-ITX/AC je skvělá volba pro stavbu výkonného počítače s malými rozměry.


Klady

Elegantní design, tři RGB konektory
Podpora AMD StoreMI
Kvalitní zvukový a síťový čip
WiFi
Bezproblémový provoz i s osmijádrovými procesory

Zápory

Vysoké teploty VRM po přetaktování, to se však dá u mITX desek čekat.



Děkuji společnosti FSP Group za poskytnutí zdroje Fortron HYDRO 600 a ASRock za poskytnutí základní desky ASRock Fatal1ty X470 Gaming-ITX/AC.

ObrázekObrázekObrázekObrázek
