čtečky karet

Příspěvekod freezy » 16 úno 2007 18:44

Prosim o radu kam se zapojuji ctecky na desku? Konektor to ma naky tri maly vedle sebe (VCC1,USB1,USB1) a zvlast GND1, deska je PlatiniX 2-A... diky

Reklama
Uživatelský avatar
aproch
Level 2.5
Level 2.5
Příspěvky: 263
Registrován: leden 07
Bydliště: Šumperk
Pohlaví: Nespecifikováno
Stav:
Offline
Kontakt:

Příspěvekod aproch » 16 úno 2007 19:12

Do konektoru pro přední nebo přídavné zadní USB porty. Bývají většinou při spodním okraji desky (formát ATX) při pohledu do skříně a mívají žlutou barvu.

Uživatelský avatar
aproch
Level 2.5
Level 2.5
Příspěvky: 263
Registrován: leden 07
Bydliště: Šumperk
Pohlaví: Nespecifikováno
Stav:
Offline
Kontakt:

Příspěvekod aproch » 16 úno 2007 19:20

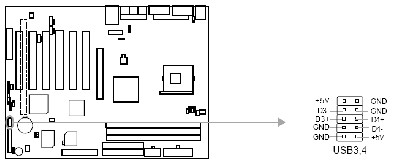

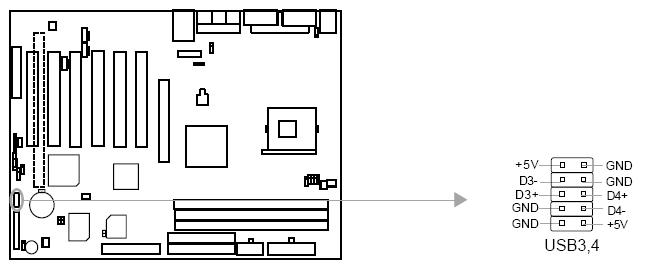

Tak ne, na té tvojí desce jsou černé. Pro lepší orientaci přikládám obrázek:
Přílohy

freezy
nováček
Příspěvky: 3
Registrován: únor 07
Pohlaví: Nespecifikováno
Stav:
Offline

Příspěvekod freezy » 16 úno 2007 19:56

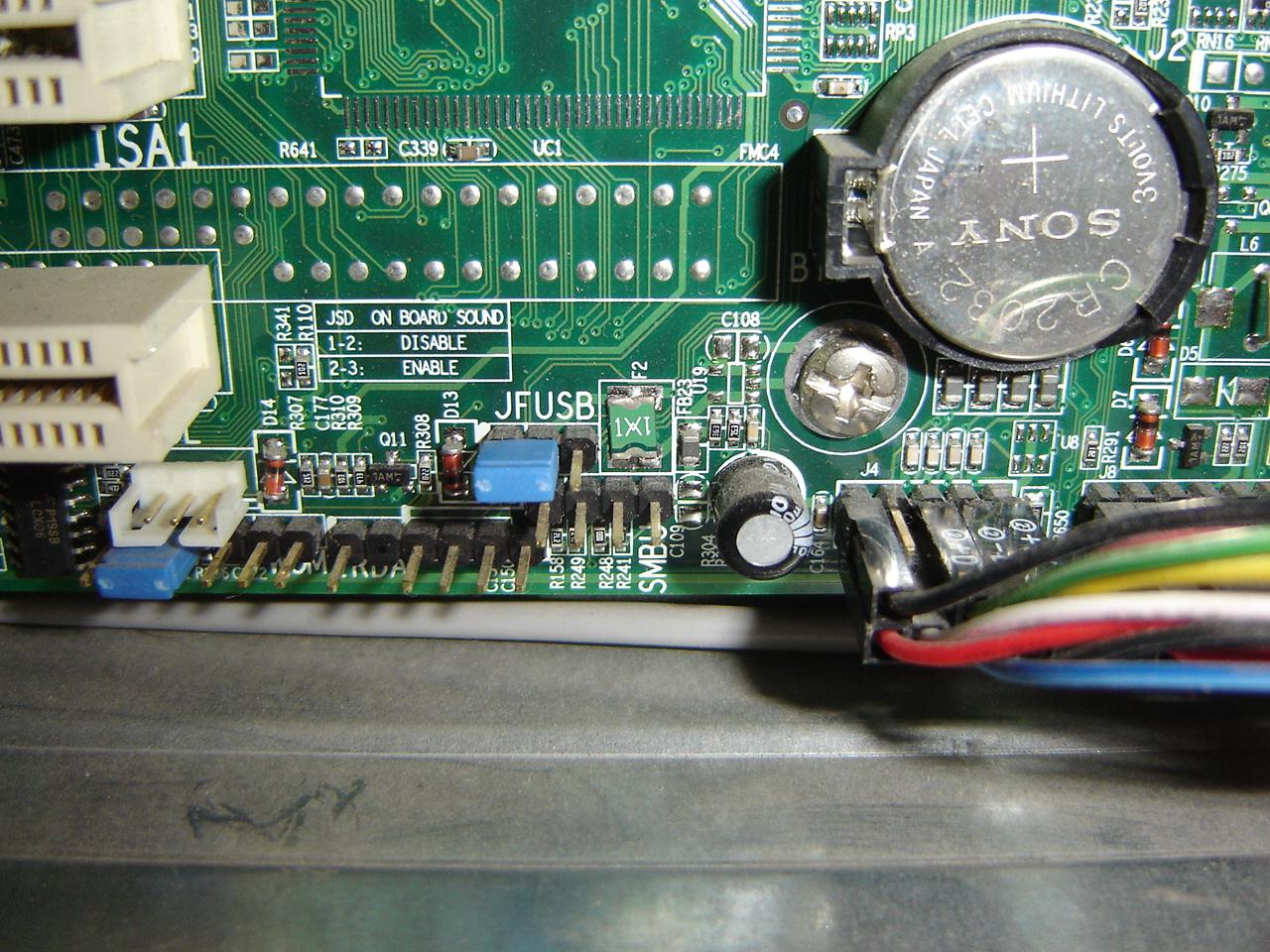

No tak teda nevim ktery to presne je tak davam taky foto radsi :D :D
Přílohy

Uživatelský avatar
aproch
Level 2.5
Level 2.5
Příspěvky: 263
Registrován: leden 07
Bydliště: Šumperk
Pohlaví: Nespecifikováno
Stav:
Offline
Kontakt:

Příspěvekod aproch » 16 úno 2007 20:08

Je to jeden z těch, který máš obsazený nejspíš předními USB porty na case (pod baterkou, vedou z nich ty dráty). Pokud chceš mermomocí tu interní čtečku, tak budeš muset jeden přední USB oželet, odpojit ho a zapojit tam tu čtečku. Při zapojování pozor na polaritu drátů označených +5V a GND!

freezy
nováček
Příspěvky: 3
Registrován: únor 07
Pohlaví: Nespecifikováno
Stav:
Offline

Příspěvekod freezy » 16 úno 2007 20:46

Tak jsem to zapojil stejne jako ty predtim co fungovaly ty USB a ted mi to nesviti tak cim by to mohlo byt? Musim to nastavit v Bios nebo naky kabely jeste? diky moc

Uživatelský avatar
aproch
Level 2.5
Level 2.5
Příspěvky: 263
Registrován: leden 07
Bydliště: Šumperk
Pohlaví: Nespecifikováno
Stav:
Offline
Kontakt:

Příspěvekod aproch » 16 úno 2007 21:35

Je-li ta čtečka v pořádku, tak jedině zapojením. Mimo ty dva uvedené dráty (+5V a GND) musí být správně i ty dva zbývající, ale na rozdíl od těch předchozích se jejich prohozením nic nestane, teda kromě toho, že čtečka nebude fungovat...
