Závada přišla nečekaně a to tak, že monitor zhasnul. LED indikující funkci však svítila. Žádná zpráva o zmizení signálu. Nefungovalo ani OSD menu. Po vypnutí a zapnutí monitor naskočil, ale po několika vteřinách obraz zase zmizel. Choval se stejně při DVI i VGA vstupu. To mě vedlo k tomu, že lektronika bude zjevně v pořádku a závadu jsem odhadl na zdroj, resp. část, která vyrábí napětí pro podsvětlovací CCFL trubice.
Takže jsem se pustil do rozborky monitoru.

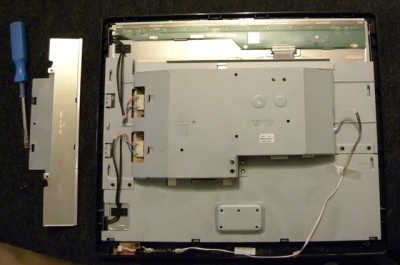

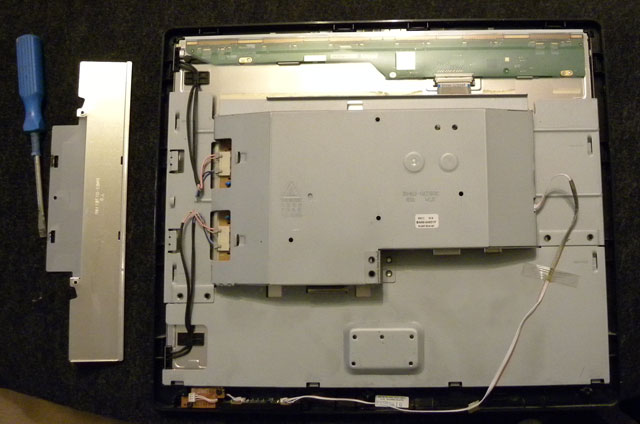

- Demontáž zadní stěny

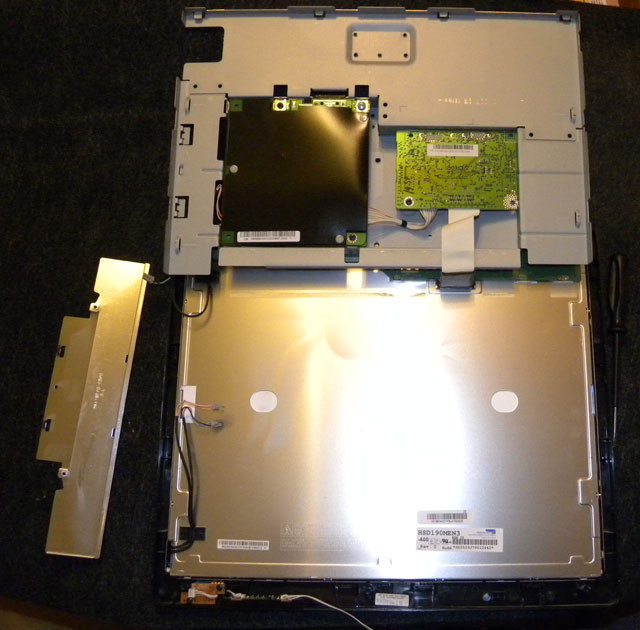

- Deska elektroniky a zdroje

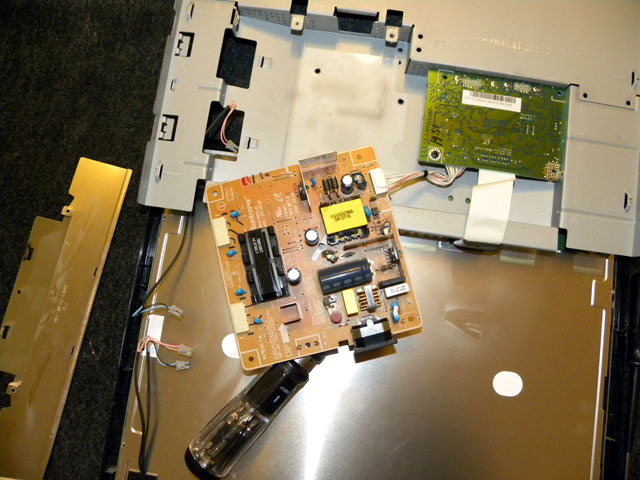

- Demontáž desky zdroje

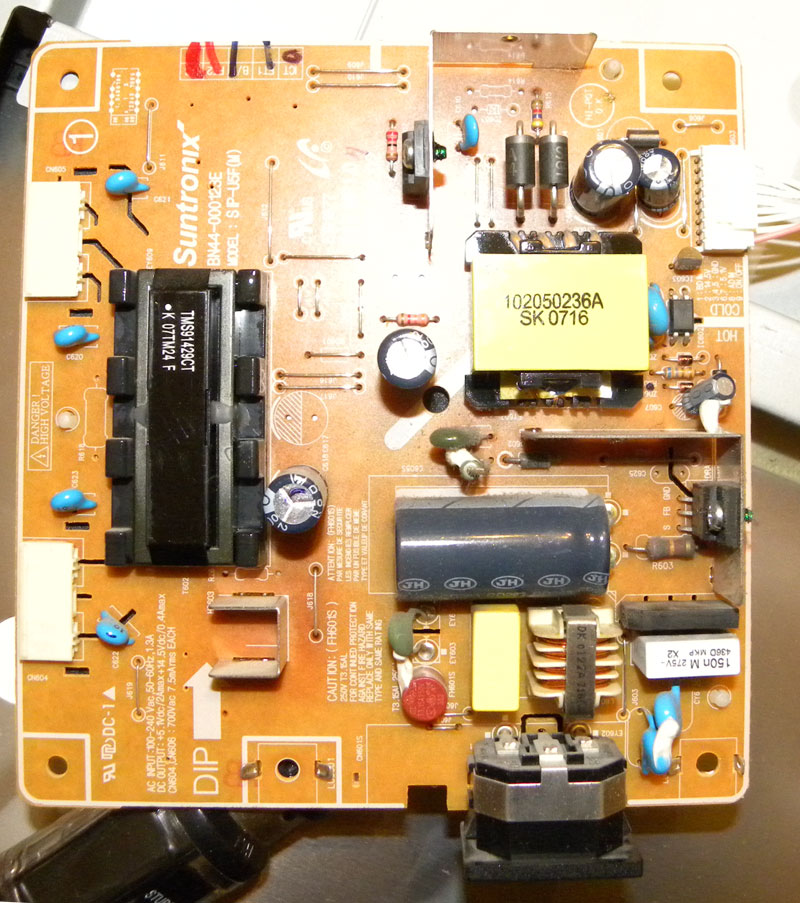

- Vlastní deska zdroje zblízka
Po demontáži jsem prohlédl zdrojovou desku. Rozhodl jsem se vyměnit elektrolyty, i kdyý nevypadaly jako vadné, ani nebyly nafouklé. Proměřil jsem polovodiče a žádnou chybu jsem nenašel. Nicméně po výměně elektrolytů závada zůstala.
Poslední co se nabízelo byl vadný invertor. Zkusil jsem ho vypájet a přeměřit a vinutí ohmicky nebyla stejná. Kde ale vzít invertor? Samsung mě ale potěšil - podobnou desku zdroje má i ve svých TV, dokonce se stejným invertorem, takže když jsem kód invertoru zadal do googla, vypadlo tohle: http://www.ame.cz/Trafo-inverteru-CCFL- ... 10699.aspx Okamžitě jsem objednal. Invertor poslali hned druhý den, takže třetí jsem ho měl doma. Hned ten den jsem ho připájel a sestavil monitor. A bylo to ono. Můj starý samsung zase běží.
A zde odkaz na TV zdroj od samsungu - jsou si dost podobné a obsahují stejný invertor: http://www.ame.cz/LCD-modul-invertor-zd ... 10699.aspx
Doporučení:
Násilí používejte s mírou, sice monitor už je nefunkční, ale přece jen ho chceme opravit, ne zničit
Po každém kroku si rozebíraný monitor vyfoťte. Bude se to hodit později při sestavování. Zvláště při zapojování kablíků do konektorů.
Elyty používejte na 105°C, sice jsou o pár korun dražší, ale zase více vydrží. Doporučuji použít elyty na o stupeň vyšší napětí, než ty původní. Opět prodloužíte životnost. Pokud narazíte na kapacitu, která se nedodává (v mém případě 68uF), pak si zkontrolujte místo na desce a nahraďte jej paralelním spojením kapacit, které na trhu jsou (47 a 22 uF). Pozor na polaritu!
Když už máte desku zdroje v rukou, projděte si spoje a případné podezřelé "studeňáky" propájejte.
Hodně štěstí!
Kdyby se to náhodou někomu hodilo...
