50W LED svietidlo DIY

Příspěvekod cinges » 04 úno 2017 14:58

Ahojte, vsimol som si, ze to tu uz niekto riesil, tak idem aj ja.

Kupil som si teraz drahe dva kusy 50W 5600k ledky na svietenie (60€ - 1600kc jedna). A planujem si z toho spravit dve svietidla. Vsade je kvantum nadovov, a tak, lenze ja nechcem zrovna tie obvody za dolar z ebayu. Moje skusenosti su zabudnute, ale pajkovat a merat stale viem. Kym mi pridu tie ledky, (+- mesiac) rad by som si zaobstaral vsetky ostatne veci, co k tomu budem potrebovat - chladic, zdroj, menic napatia, ochranny okruh, a neviem co vsetko mi este bude treba. Velmi by som bol rad, keby ste mi poradili, co presne k tomu budem potrebovat, aby to bolo trosku kvalitnejsie, nez tie veci z ciny. Kludne aj z cz/sk obchodov. Rad vam za to vsetko zdokumentujem a nafotim. Kedze ledky boli drahe, nehodlam z toho vycuvat.
+ ak by to bolo na zdroj, bola by tam moznost pouzit nudzovo ako napajanie bateriu? Mozem pouzit powerbanky od xiaomi, mam jednu 10000mAh a 20000mAh.

Dakujem za akekukolvek pomoc :)

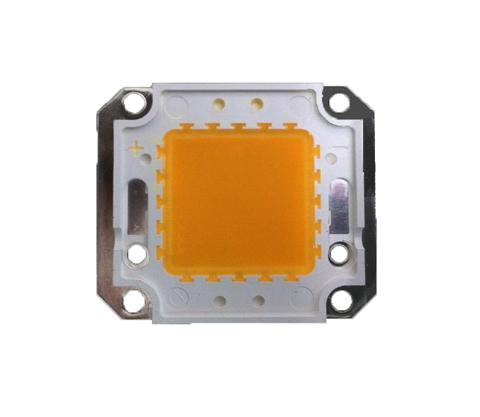

Technicke parametre ledky su:

Kód: Vybrat vše

FEATURES:

50W nominal power consumption

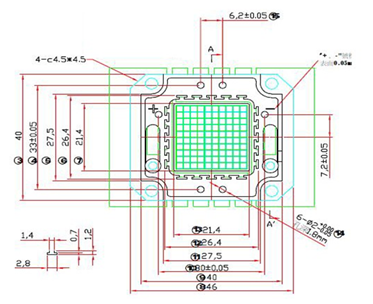

46 mm × 40 mm x  3.3 mm chip-on-board LED
120° emission angle
CRI 95 Ra
RoHS Compliant


SPECIFICATIONS:

Nominal Wattage: 50W
Rated current: 1500 mA
Forward Voltage: 28 - 31 V
Luminous Flux (3200K): 2700 - 3250 lm
Luminous Flux (5600K): 2900 - 3400 lm



RECOMMENDED POWER SUPPLY:

Constant current DC power supply capable of providing up to 1500 mA in the 20 - 40 V range.

Reklama
Uživatelský avatar
Speed_dead
Level 6
Level 6
Příspěvky: 3213
Registrován: duben 10
Bydliště: Praha
Pohlaví: Muž
Stav:
Offline
Kontakt:

Re: 50W LED svietidlo DIY

Příspěvekod Speed_dead » 04 úno 2017 15:41

Ledka potřebuje ne zdroj napětí, ale zdroj proudu - viz poslední řádek technických parametrů. Při fungování se ohřeje, tím se sníží její odpor. Následně tam teče větší proud a ledka se ještě víc ohřeje a teče tam ještě větší proud. Pokud napěťový DC/DC měnič nenarazí na svůj výkonový limit, tak ledka shoří. Proudový DC/DC měnič drží proud a neazjímá ho, jaký odpor ledka má. Tento cyklus (od zapnutí po vyhoření) dle kvality chlazení může trvat i jednu sekundu. Ledka se musí samozřejmě podmazat stejně jako procesor. Čím bude nižší její teplota, tak tím vyšší bude její účinnost. Na powerbanku to imho fungovat nebude. Jelikož i kdyby měl měnič 100% účinnost, tak by z powerbanky tekl proud 20A, což ta powerbanka nedá a spíš vyhoří. A to mluvím o jedné ledce a ty tam chceš mít dvě. Takže je možné, že by jedna ledka na powerbanku "mžourala", ale svítit naplno nebude ani omylem. Pokud by ses o to přesto pokusil, tak si koleduješ o vypálení powerbanky, pokud ti v tom nezabrání její nadproudová ochrana, pokud tam nějaká je. Škoda, že ses neozval ještě před koupí těch ledek. Led od americké firmy Cree XHP-70 stojí v "značkovém" eshopu max 1/2 , má o 1/3 nižší příkon a svítí o 50% víc. A napětí 6 či 12V mě příjde sympatičtější, než 30V. Jinak spousty CZ/SK i EU obchodů přeprodává zboží z Číny či eBay, takže to že si koupíš měnič za 700Kč, nemusí znamenat, že je lepší jak z eBay za 3$, navíc bývá naprosto shodný. O "zprostředkovatelích" co se tváří jako eshop, raději pomlčím.

P.S. Imho na specializovaném fóru fotonmagu ti poradí nejlépe.
Google ví skoro vše. Ale někdy je problém co tam napsat, aby to našlo to, co hledám.
Pokud se to nepovede, vypadne tuna nepoužitelných odkazů a nebo taky nic.

Uživatelský avatar
cinges
nováček
Příspěvky: 3
Registrován: únor 17
Pohlaví: Muž
Stav:
Offline

Re: 50W LED svietidlo DIY

Příspěvekod cinges » 04 úno 2017 16:31

No, chcem mat dve svetla zvlast, nie jedno s dvoma ledkami..:) Tieto ledky maju CRI 95+, preto ta cena, a prave tie ledky. CREE maju sice lepsie CRI nez bezne ledky, ale stale to este nie je top..
Idem teda napisat na uvedene forum, ale rad to tu budem aktualizovat.;) dakujem moc

Uživatelský avatar
Speed_dead
Level 6
Level 6
Příspěvky: 3213
Registrován: duben 10
Bydliště: Praha
Pohlaví: Muž
Stav:
Offline
Kontakt:

Re: 50W LED svietidlo DIY

Příspěvekod Speed_dead » 04 úno 2017 18:12

Vysoká teplota barvy led a vysoké CRI, je vražedná kombinace. Výsledkem je velmi vysoká cena. Pokud to budeš používat na focení ve tmě apod, tak to má význam. CRI 95+ od podstatně levnějšího CRI 80 při běžném svícení nepoznáš zrakem, ale na peněžence. Stačí místo cold vzít neutral odstín (teplotu barvy)
Google ví skoro vše. Ale někdy je problém co tam napsat, aby to našlo to, co hledám.
Pokud se to nepovede, vypadne tuna nepoužitelných odkazů a nebo taky nic.

Uživatelský avatar
cinges
nováček
Příspěvky: 3
Registrován: únor 17
Pohlaví: Muž
Stav:
Offline

Re: 50W LED svietidlo DIY

Příspěvekod cinges » 04 úno 2017 18:16

Ano samozrejme, je to len kvoli foteniu. Pre bezne svietenie mi stacia obycajne led ziarovky z lidla..:D

Uživatelský avatar
Speed_dead
Level 6
Level 6
Příspěvky: 3213
Registrován: duben 10
Bydliště: Praha
Pohlaví: Muž
Stav:
Offline
Kontakt:

Re: 50W LED svietidlo DIY

Příspěvekod Speed_dead » 04 úno 2017 22:34

Nevím, jestli autorizaci na fórum FMF provádí stále admin, nebo už robot. Jednu dobu bylo mnoho botů, co se přes ochranu dostali a tak admin přešel na ruční autorizaci.
Google ví skoro vše. Ale někdy je problém co tam napsat, aby to našlo to, co hledám.
Pokud se to nepovede, vypadne tuna nepoužitelných odkazů a nebo taky nic.

IDVert3X
Pohlaví: Nespecifikováno

Příspěvek není k dispozici

Příspěvekod IDVert3X » 13 úno 2017 17:53

[smazáno uživatelem]
