Oprava zpátečky u Logitech G27

Příspěvekod iMichal » 01 črc 2017 10:45

Čau,

chci prosím radu, přestala mi u Logitechu G27 fungovat zpátečka, jakmile dám šaltpáku dolů, a na pozici kde se řadí šestka, tak mi to počítá jako šestku ne jak zpátečku. Jak jsem tak googlil po řešení, tak prý se stává že vypadne kabílek, tak jsem to rozebral a kabílek byl furt zapojenej do zpátečky (je to kabílek s dvěma PCB drátama, oranžový a žlutý). Vypojil jsem a zapojil kabílek a zase složil, všechno fungovalo jak má až na tu zpátečku. Nakonec jsem zjistil že stačí spojit na tim tišťáku dva takový cínový špičky :D Nevim jak tomu mam říkat a někdo řiká že mam spojit čtverec s čtvercem nebo kolečko s kolečkem.

Tak jsem z toho trošku blázen, nevíte teda co spojit s čim? ))

Díky moc, doufám že jsem to nějak srozumitelně popsal.

Ryzen 7 5700x, NZXT Kraken X63, ASUS Prime X570, 32GB RAM, RTX 3080 10G, Kingston KC3000 1TB, Corsair 4000D, Seasonic 850W Gold
Apple iPhone 14 Pro 512GB

Reklama
Uživatelský avatar
preclik
Level 2.5
Level 2.5
Příspěvky: 277
Registrován: říjen 07
Pohlaví: Nespecifikováno
Stav:
Offline

Re: Oprava zpátečky u Logitech G27

Příspěvekod preclik » 01 črc 2017 11:58

Co za součástku je na druhé straně tohoto tišťáku? Spínač? Nemáš foto?

Uživatelský avatar
iMichal
Level 1
Level 1
Příspěvky: 83
Registrován: říjen 16
Pohlaví: Muž
Stav:
Offline

Re: Oprava zpátečky u Logitech G27

Příspěvekod iMichal » 01 črc 2017 12:09

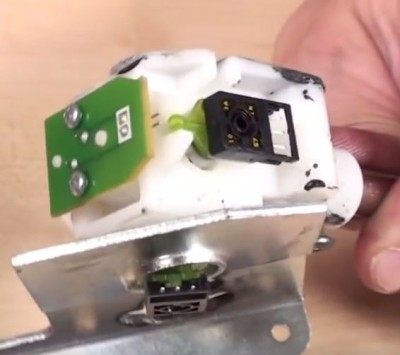

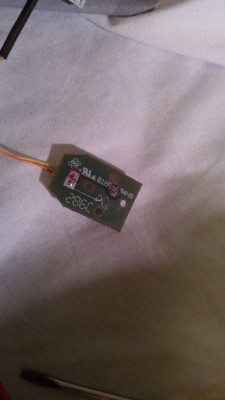

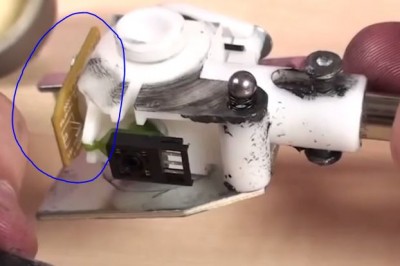

Bohužel jsem už to smontoval, ale našel jsem na nejmenované pitvě tohle foto. To je celý. Ten tištěný spoj vypadá takhle. Je vidět jen kousek, ale na druhé půlce jsou jen dva šroubky.

Na té straně která je vidět celá jsou právě ty čtverečky a kolečka na připájení.

Nebo jestli za to nemůžou nějak ty trimry? :crazy: :crazy:



Ryzen 7 5700x, NZXT Kraken X63, ASUS Prime X570, 32GB RAM, RTX 3080 10G, Kingston KC3000 1TB, Corsair 4000D, Seasonic 850W Gold
Apple iPhone 14 Pro 512GB

Uživatelský avatar
faraon
Master Level 8.5
Master Level 8.5
Příspěvky: 7356
Registrován: prosinec 10
Pohlaví: Muž
Stav:
Offline

Re: Oprava zpátečky u Logitech G27

Příspěvekod faraon » 01 črc 2017 12:20

Tak to zase rozdělej, a proměř ty spoje, jestli jsou vodivé. Může být přerušený tišťák, ten je potřeba zapájet nebo přemostit.
A když už budeš v tom, proměř i kabely, jestli není některý přelámaný. Ten by se musel vyměnit.
Také prohlédni ty "cínové špičky", nejlépe lupou pod dobrým světlem, jestli tam není prasklina. Opět pomůže propájení, na čas.
"Král Lávra má dlouhé oslí uši, král je ušatec!

(pravil K. H. Borovský o cenzuře internetu)

Uživatelský avatar
iMichal
Level 1
Level 1
Příspěvky: 83
Registrován: říjen 16
Pohlaví: Muž
Stav:
Offline

Re: Oprava zpátečky u Logitech G27

Příspěvekod iMichal » 01 črc 2017 12:24

faraon píše:Tak to zase rozdělej, a proměř ty spoje, jestli jsou vodivé. Může být přerušený tišťák, ten je potřeba zapájet nebo přemostit.
A když už budeš v tom, proměř i kabely, jestli není některý přelámaný. Ten by se musel vyměnit.
Také prohlédni ty "cínové špičky", nejlépe lupou pod dobrým světlem, jestli tam není prasklina. Opět pomůže propájení, na čas.


Diky )) vecer zkusim, ted musim odjet pryc do Prahy a potom napisu.
Ryzen 7 5700x, NZXT Kraken X63, ASUS Prime X570, 32GB RAM, RTX 3080 10G, Kingston KC3000 1TB, Corsair 4000D, Seasonic 850W Gold
Apple iPhone 14 Pro 512GB
