Propojení ventilátorů

Příspěvekod Zidy » 25 led 2017 20:17

Zdravím, chtěl jsem se zeptat jak mam propojit ventilátory. Mám case silentium G35 - celkem tam jsou 4 ventilátory. Koupil jsem si tento kabel AKASA kabel FLEXA FP5. Case má nahoře 2 manuální tlačítka na regulaci ventilátoru Fan1(přední) a Fan2(1x zadní + 2x nahoře). Z těch manuálních tlačítek vede 5 kabelů - Fan1, Fan1, Fan2, Fan2, Fan2 a ještě kabel Fan controler power. Chtěl jsem si to propojit s tím kabelem a píchnout do jedné zdířky v základní desce.
Poradí někdo prosím jak to mám propojit? + Půjde mi vůbec regulovat větráky přes Fan1 a Fan2 když to bude všechno zapojeno do jedné zdířky v základovce? Potom budu regolovat všechny 4 větráky přes jedno tlačítko?

Děkuju moc!

Reklama
vuLva
Master Level 7.5
Master Level 7.5
Příspěvky: 5432
Registrován: prosinec 15
Pohlaví: Muž
Stav:
Offline

Re: Propojení ventilátorů

Příspěvekod vuLva » 25 led 2017 20:39

Akasa Flexa je na nic. Použij Arctic PST Cable a připoj je všechny na jeden konektor na desce (SYS_FAN?). Nevím co máš za desku...
Fractal Design Define R6 TG (6x Noctua A14 ULN) - Intel Core i9-9900K @ 4,9GHz (Noctua D15S) - ASUS Z370 MAXIMUS X APEX - 16GB G.Skill Trident Z DDR4 4000Mhz - MSI GTX 1080 Ti Lightning Z 11GB (ACEX IV + 3x Noctua A9 PWM) - Samsung 960 PRO 512GB + ADATA SX8200 PRO 2TB + Samsung SpinPoint M9T 2TB - Corsair RM650X - 27" LG 27GL850 @ 144Hz + 24" DELL P2419H

Zidy
Level 1.5
Level 1.5
Příspěvky: 116
Registrován: říjen 15
Pohlaví: Muž
Stav:
Offline

Re: Propojení ventilátorů

Příspěvekod Zidy » 25 led 2017 21:01

Mám MSI B250 Mate, je tam CPU fan, Pump Fan a SYS_Fan1 a SYS_Fan2. Proč je na nic? A když to připojím jen na ten jeden do desky tak budu regulovat všechny 4 najednou jedním tlačítkem?

vuLva
Master Level 7.5
Master Level 7.5
Příspěvky: 5432
Registrován: prosinec 15
Pohlaví: Muž
Stav:
Offline

Re: Propojení ventilátorů

Příspěvekod vuLva » 25 led 2017 21:18

Zkus to bez zapojení toho molexu jestli půjdou regulovat v biosu. Připoj na SYS_FAN2 nebo 3.

Do regulátoru na skříni vůbec nepřipojuj.
Fractal Design Define R6 TG (6x Noctua A14 ULN) - Intel Core i9-9900K @ 4,9GHz (Noctua D15S) - ASUS Z370 MAXIMUS X APEX - 16GB G.Skill Trident Z DDR4 4000Mhz - MSI GTX 1080 Ti Lightning Z 11GB (ACEX IV + 3x Noctua A9 PWM) - Samsung 960 PRO 512GB + ADATA SX8200 PRO 2TB + Samsung SpinPoint M9T 2TB - Corsair RM650X - 27" LG 27GL850 @ 144Hz + 24" DELL P2419H

Zidy
Level 1.5
Level 1.5
Příspěvky: 116
Registrován: říjen 15
Pohlaví: Muž
Stav:
Offline

Re: Propojení ventilátorů

Příspěvekod Zidy » 25 led 2017 22:25

Potřeboval bych to trošku podrobněji kam to píchnout - nikdy jsem to nedělal. Mám tedy propojit kabel od zdroje s tím flexa kabelem, ty 4 kabely od větráků dát také do flexa kabelu a flexa kabel do desky? Tzn. že kabely ze skříně nebudou nikam zapojené? Díky
Přílohy

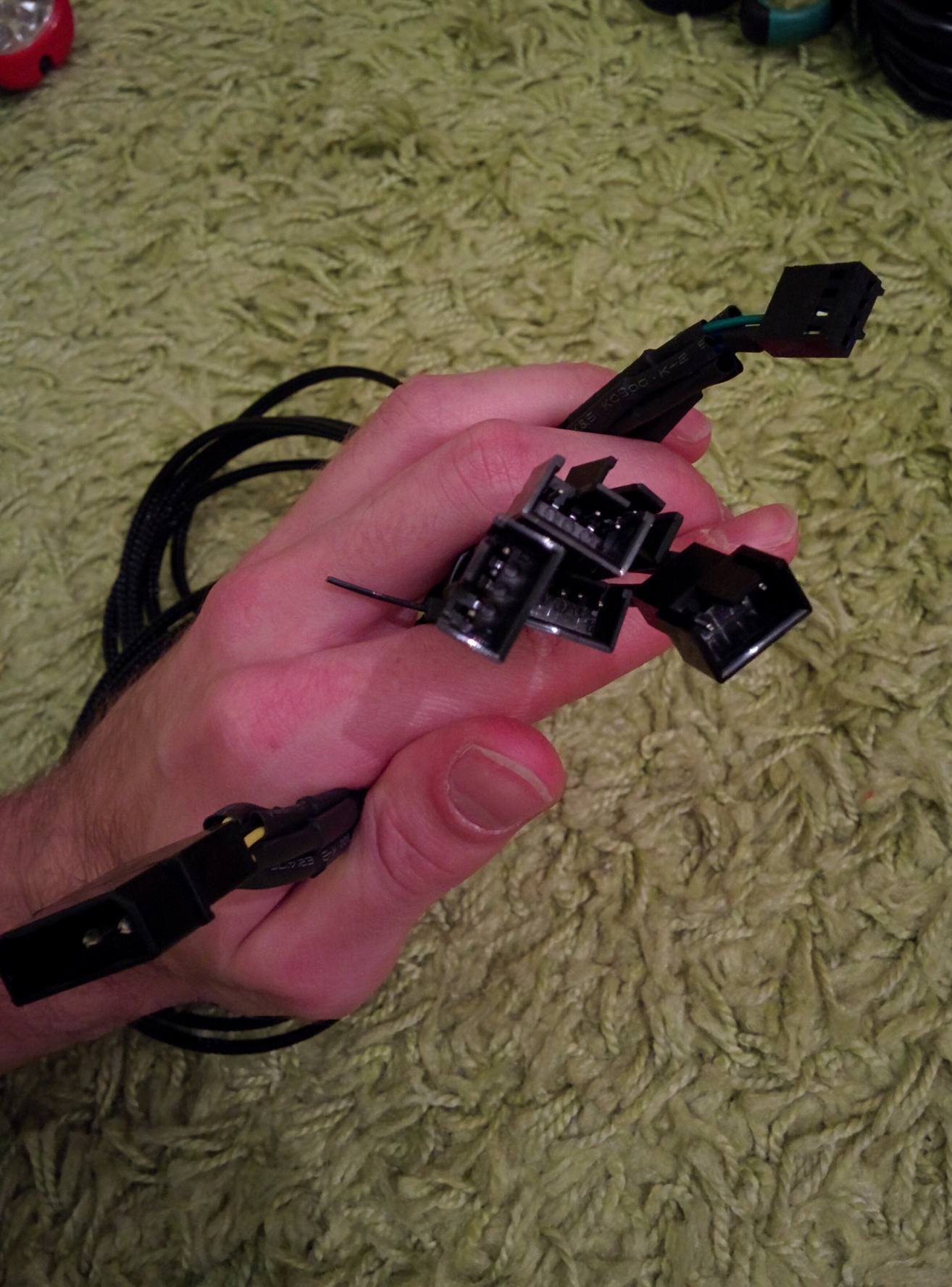

Akasa Flexa

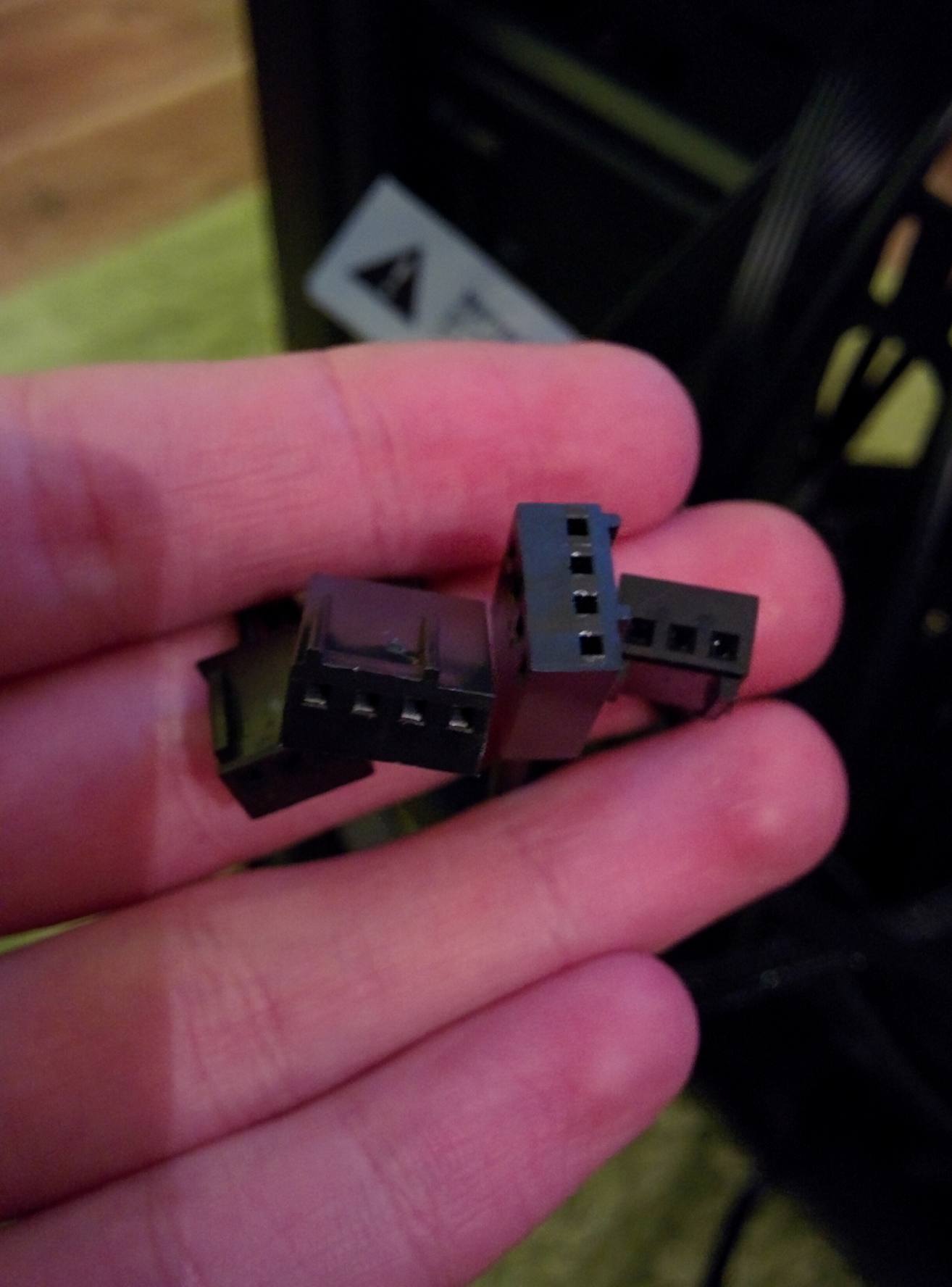

Kabely od větráků

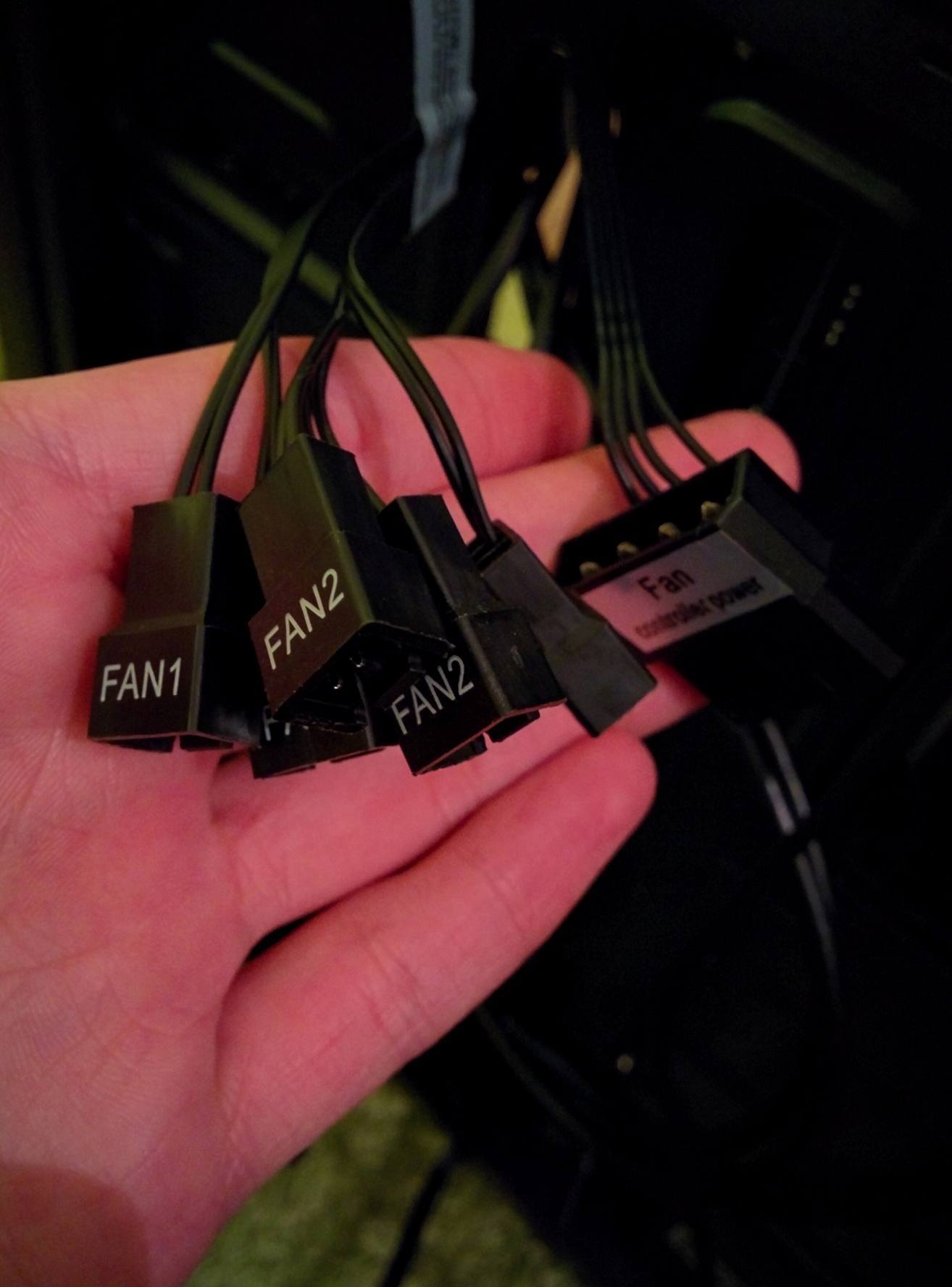

Kabely ze skříně

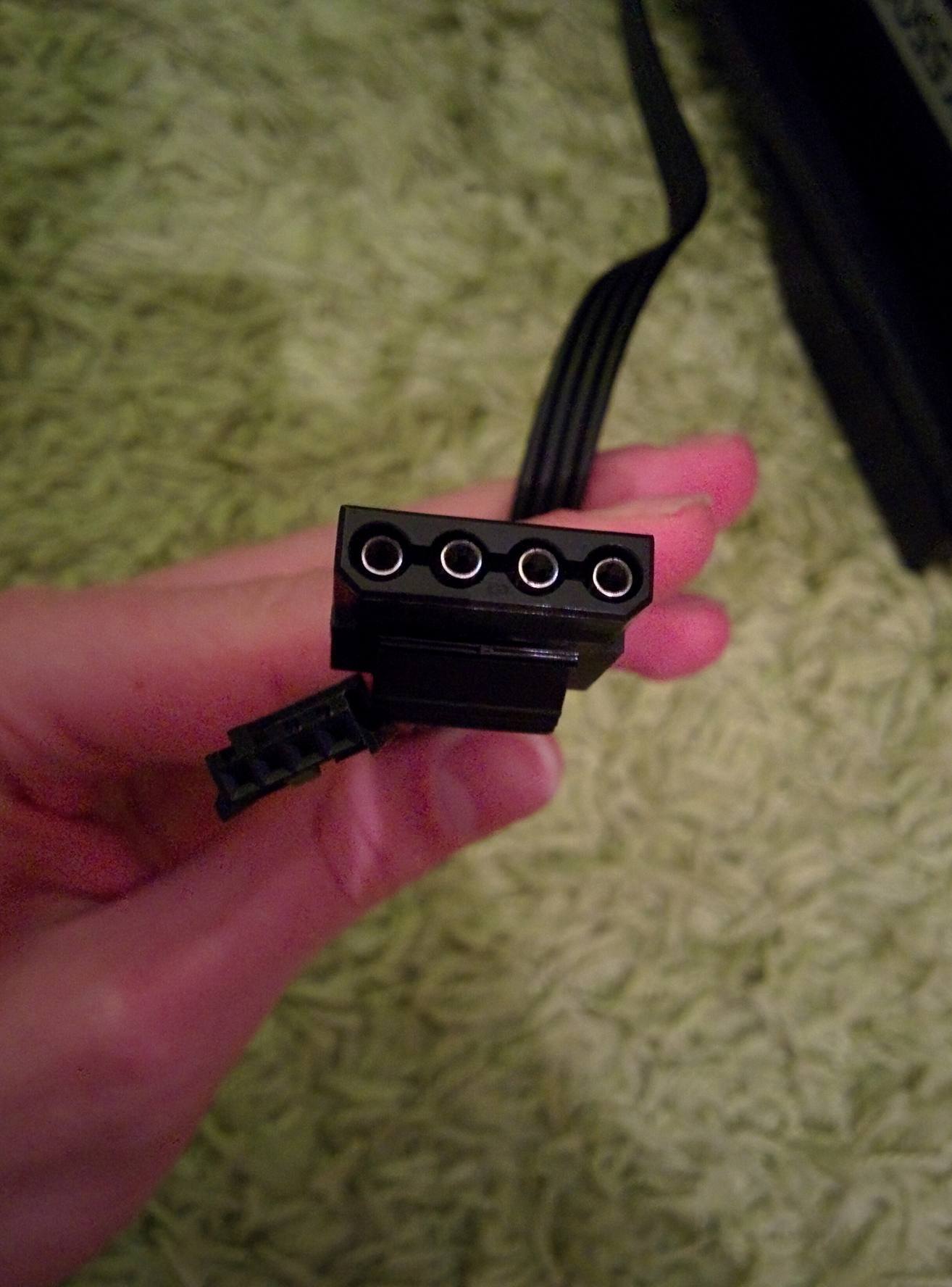

Kabely ze zdroje

vuLva
Master Level 7.5
Master Level 7.5
Příspěvky: 5432
Registrován: prosinec 15
Pohlaví: Muž
Stav:
Offline

Re: Propojení ventilátorů

Příspěvekod vuLva » 25 led 2017 22:38

4 skříňové ventilátory zapoj do redukce AKASA FLEXA. 4pin konektor z redukce zapoj do konektoru SYS_FAN2 na desce.

Kabely na ventilátory ze skříně tě nemusí zajímat (třetí fotka). V biosu vyzkoušej jestli půjdou regulovat a jestli se budou vůbec točit bez zapojeného přídavného napájení z molexu (poslední fotka).

Ventilátor na chladiči procesoru máš doufám připojen na CPU_FAN.

Pokud nevíš co děláš, svěř to radši odborníkovi.
Fractal Design Define R6 TG (6x Noctua A14 ULN) - Intel Core i9-9900K @ 4,9GHz (Noctua D15S) - ASUS Z370 MAXIMUS X APEX - 16GB G.Skill Trident Z DDR4 4000Mhz - MSI GTX 1080 Ti Lightning Z 11GB (ACEX IV + 3x Noctua A9 PWM) - Samsung 960 PRO 512GB + ADATA SX8200 PRO 2TB + Samsung SpinPoint M9T 2TB - Corsair RM650X - 27" LG 27GL850 @ 144Hz + 24" DELL P2419H

Zidy
Level 1.5
Level 1.5
Příspěvky: 116
Registrován: říjen 15
Pohlaví: Muž
Stav:
Offline

Re: Propojení ventilátorů

Příspěvekod Zidy » 25 led 2017 22:43

Jojo ventilátor mám normálně na CPU FAN .. Tak ono jsem to celé zapojil jen si teďka nevím rady s těma větrákama. Zítra to zkusím a dám vědět. Zatím děkuju moc.

Zidy
Level 1.5
Level 1.5
Příspěvky: 116
Registrován: říjen 15
Pohlaví: Muž
Stav:
Offline

Re: Propojení ventilátorů

Příspěvekod Zidy » 26 led 2017 16:42

Tak bez přídavného nápájení se netočily, takže jsem to píchnul do toho a už to jde .. Jak je teďka můžu regulovat? Přes nějaky soft nebo v biosu? Předpokládám, že přes tlačítka nahoře na casu to nepůjde .. Díky

vuLva
Master Level 7.5
Master Level 7.5
Příspěvky: 5432
Registrován: prosinec 15
Pohlaví: Muž
Stav:
Offline

Re: Propojení ventilátorů

Příspěvekod vuLva » 26 led 2017 20:05

BIOS -> Advanced -> HW Monitor - System 2 by to měl být pokud si zapojil do SYS_FAN2.

Pokud nepůjdou regulovat a pojedou stále na 100%, tak je ta redukce na nic a budeš muset pořídit Arctic PST Cable.

Ne, nepůjde to přes tlačítka. Tam si to ani nezapojoval.

Máš Gladius M35 a do ní si dokoupil 2x Sigma Pro 120? Proč si nevzal Arctic PST Cable když jsem ti ho radil?
Fractal Design Define R6 TG (6x Noctua A14 ULN) - Intel Core i9-9900K @ 4,9GHz (Noctua D15S) - ASUS Z370 MAXIMUS X APEX - 16GB G.Skill Trident Z DDR4 4000Mhz - MSI GTX 1080 Ti Lightning Z 11GB (ACEX IV + 3x Noctua A9 PWM) - Samsung 960 PRO 512GB + ADATA SX8200 PRO 2TB + Samsung SpinPoint M9T 2TB - Corsair RM650X - 27" LG 27GL850 @ 144Hz + 24" DELL P2419H

Zidy
Level 1.5
Level 1.5
Příspěvky: 116
Registrován: říjen 15
Pohlaví: Muž
Stav:
Offline

Re: Propojení ventilátorů

Příspěvekod Zidy » 26 led 2017 20:26

Kabel jsem nekoupil, protože jsem to kupoval na tsbohemia a tam nebyl, tak jsem vzal ten akasa flexa, myslel jsem, že to je stejné. Byl jsem v biosu > mám tam dvě možnosti DC a PWM mode. Bylo to nastavené na DC s voltage 7.2. Přepl jsem to na PWM mode a skočilo tam 50 (asi procenta? - hluk se ohodně snížil), ale když jsem tam dal 20 nebo 100, tak mě dle hluku přišlo, že to je stejné. Ten Artic PST kdyžtak mohu objednat, když bude potřeba. Ve skříni byly 2 Sigma Pro, já koupil další 2 Sigma pro, ale PWM. Ty mají jiné koncovky jak ty Sigma pro.

vuLva
Master Level 7.5
Master Level 7.5
Příspěvky: 5432
Registrován: prosinec 15
Pohlaví: Muž
Stav:
Offline

Re: Propojení ventilátorů

Příspěvekod vuLva » 26 led 2017 20:39

Myslet znamená....

To právě není, proto jsem ti nic takovýho neradil. Ventilátory si koupil taky špatně. Psal jsem něco někde o PWM? Nepsal... Jak je chceš teď regulovat, když máš dva s DC a dva s PWM regulací?

Poslední tvoje záchrana bude, když koupíš tohle: NOCTUA NA-SYC1 4pin Y-kabely

3pin (DC) ventilátory na jednu redukci. 4pin (PWM) ventilátory na druhou redukci. Použiješ dva konektory na desce (SYS_FAN2 + SYS_FAN3).

Ještě vyzkoušej jestli půjdou regulovat s nastavením na DC. Voltage dej třeba na 6V a zkontroluj jestli se točí všechny stejně.
Fractal Design Define R6 TG (6x Noctua A14 ULN) - Intel Core i9-9900K @ 4,9GHz (Noctua D15S) - ASUS Z370 MAXIMUS X APEX - 16GB G.Skill Trident Z DDR4 4000Mhz - MSI GTX 1080 Ti Lightning Z 11GB (ACEX IV + 3x Noctua A9 PWM) - Samsung 960 PRO 512GB + ADATA SX8200 PRO 2TB + Samsung SpinPoint M9T 2TB - Corsair RM650X - 27" LG 27GL850 @ 144Hz + 24" DELL P2419H

Zidy
Level 1.5
Level 1.5
Příspěvky: 116
Registrován: říjen 15
Pohlaví: Muž
Stav:
Offline

Re: Propojení ventilátorů

Příspěvekod Zidy » 26 led 2017 21:21

Aha, tak teď je mi to už jasné. Ještě než něco pořídím, stavěl jsem ten PC 2x - ještě jeden pro kámoše, takže prakticky mám 4x PWM a 4x DC větráky, takže je můžem jen prohodit. Bude to pak stačit propojit přes ten kabel co máme když to takhle sesynchronizujem? Díky moc
