Zdravíčko,
potřeboval bych poradit, jak zapojit USB a audio na předním panelu casu. Mám desku: Gigabyte GA-73PVM-S2H a v manuálu je:

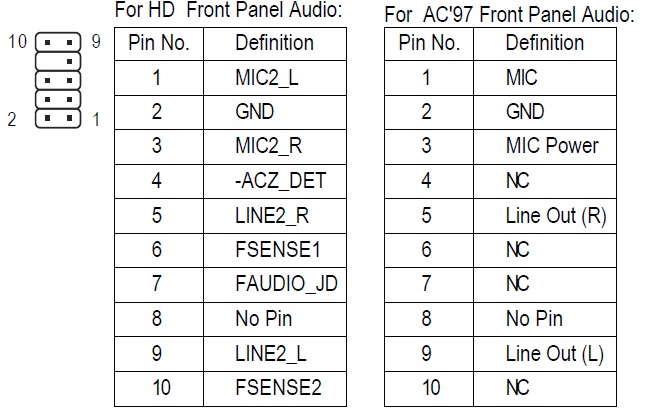

F_AUDIO (Front Panel Audio Header)
Já mám u audia na konektorech toto: MIC, G, R, L
Zapojil jsem to takto: MIC = 1, G = 2, R = 5, L = 9 ale zvuk nefunguje

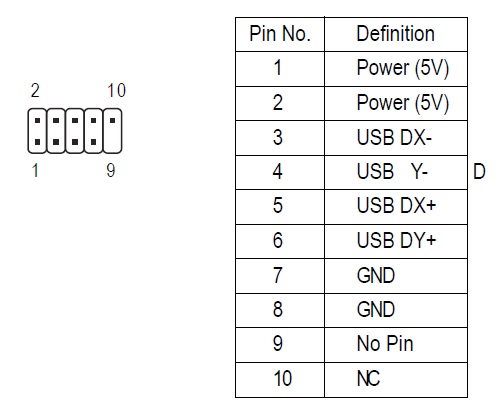

F_USB1
Já mám na Usb konektorech toto: Port +, Port -, G, VCC
Zapojil jsem takto: VCC = 1, Port - = 3, Port + = 5, G = 8, flashka po zapojení bliká, Windows jí detekují, ale hodí neznáme zařízení a že se zařízením jsou problémy. Ovladače nainstalovaný, vzadu na USB vše funguje.
Manuál k dispozici zde: http://www.gigabyte.com/Motherboard/GA- ... ort-manual
Strana 29 a 30
Zapojení front panelu
- Riviera kid
- Level 4
- Příspěvky: 1167
- Registrován: květen 08
- Bydliště: Praha
- Pohlaví:
- Stav:
Offline
Zapojení front panelu
"Voda je mokrá, nebe je modrý, ženský mají tajemství."
Re: Zapojení front panelu
Pri USB si zapojil iba jedno USB na prednom paneli? Kontakty 2-4-6-8 nemáš zapojené ?Alebo máš iba jedno USB na skrinke ?
- Riviera kid
- Level 4
- Příspěvky: 1167
- Registrován: květen 08
- Bydliště: Praha
- Pohlaví:
- Stav:
Offline
Re: Zapojení front panelu
Vpředu jsou celkem 2 USB, ale zatím jsem zapojil pouze jedno. Větev má pouze 4 konektory: Port +, Port -, G, VCC
"Voda je mokrá, nebe je modrý, ženský mají tajemství."
Re: Zapojení front panelu
Veď áno a stále to ide v rovnakom poradí od 1 alebo 2 pin.Napájanie , dáta a zem. +5V -D +D GND. Zapoj oba a skús.Samozrejme dúfam , že si nedal naopak dáta od USB1 a USB2.Mal by si to mať označené na káblikoch napr. USB1 +5V USB1 - USB1 + USB1 GND.
Napr. USB1 na 1-3-5-7 USB2 na 2-4-6-8.
Napr. USB1 na 1-3-5-7 USB2 na 2-4-6-8.
- Riviera kid
- Level 4
- Příspěvky: 1167
- Registrován: květen 08
- Bydliště: Praha
- Pohlaví:
- Stav:
Offline
Re: Zapojení front panelu
Káble jsou označeny takto: Port +, Port -, G, VCC
Je mi jasný, že G je zem, ale kam mám zapojit Port +, Port - a VCC? Na jaké piny?
Je mi jasný, že G je zem, ale kam mám zapojit Port +, Port - a VCC? Na jaké piny?
"Voda je mokrá, nebe je modrý, ženský mají tajemství."
Re: Zapojení front panelu
Veď ,ako som dal na to obrázku.VCC = +5V
1 - 2 +5V
3 - 4 Port -
5 - 6 Port +
7 - 8 GND
1 - 2 +5V
3 - 4 Port -
5 - 6 Port +
7 - 8 GND
- Riviera kid
- Level 4
- Příspěvky: 1167
- Registrován: květen 08
- Bydliště: Praha
- Pohlaví:
- Stav:
Offline
Re: Zapojení front panelu
Pořád to flešku vidí jako neznámé zařízení.
"Voda je mokrá, nebe je modrý, ženský mají tajemství."
Re: Zapojení front panelu
Máš tam 3 také konektory na doske , skúsil si aj v inom ? Skúsil si tam napr. USB myšku , či to USB funguje alebo inú flešku ?
- Riviera kid
- Level 4
- Příspěvky: 1167
- Registrován: květen 08
- Bydliště: Praha
- Pohlaví:
- Stav:
Offline
Re: Zapojení front panelu
Tak jsem to přepojil na jiný konektor na desce a světe div se, začalo to chodit. Díky.
Mrkneš mi ještě na to audio?
Mrkneš mi ještě na to audio?
"Voda je mokrá, nebe je modrý, ženský mají tajemství."
Re: Zapojení front panelu
Pozri sa do biosu , či tam máš zapnuté audio HD alebo AC97 na predný panel , neviem ,ako to budeš mať v biose.Pozri sa v OS na ovládací panel Realtek , či to máš zapnuté ,niečo takéto :
-
