Pomoc se správným zapojením zdroje Vyřešeno

[dvorakj]

datasheet
https://seasonic.com/pub/media/pdf/cons ... old-FX.pdf

[Reklama]

[RG90]

dvorakj: pěkné, ale to mi asi nijak konkrétně nepomůže, ale je to rozkresleno hezky, hodilo by se vidět spíše zapojení

[dvorakj]

pro predstavu to bude vypadat nejak takto
jen ty konektory budou mirne jine

[RG90]

----

[RIKI22]

Tie malé skrutky, zrejme patria k uchyteniu M2 disku.Ináč , tak ako to máš poskladané bez grafiky ja zvyknem pripojiť na zdroj, pripojím monitor na integrovanú grafiku, zapnem a aktualizujem bios na doske.Kľudne môžeš aj nainštalovať OS.Ak by náhodou bol problém napr. s dosku nemusíš to potom vyberať zo skrine.Ak dôjde skrinka, tak to tam vložíš a vieš , že to máš v poriadku.

[gogo1963]

ty dva m.2 sloty jsou rovnocenné, akorát ten horní, větší spolupracuje s technologií "Intel Optane Memory", to se tě netýká, nemáš takovou paměť ... kablíky s jedním konektoreem jsou teplotní čidla, ty si můžeš přidat na libovolné místo ... horní konektor na kartě je pro propojení dvou karet můstkem ... ne tvůj případ

[petr22]

Mam pocit ze ten druhy M.2 slot deaktivuje jeden ze SATA portu.

Aby nenastalo prekvapeni, ze jeden SATA port nejde.

[gogo1963]

v manuálu není u popisků nic, co by to potvrzovalo, asi je z čipsetu dostatek linek pro všechno ... ale jasně, kdyby náhodou ...
tak je to napsáno níž ... při zapojení m.2 se vypnou sata konektory 4 a 5

[dvorakj]

3. zapojeni modularniho zdroje
tleskam k trefeni se do diry.

jinak, pust si to na stole jak pise Riki, jen moc kolem toho nechod, at se ti do toho ventilatoru nenamotaji vlasy/vousy, at te to neskalpuje

[RG90]

gogo1963: Ty teplotní čidla se zapojují do čeho ? Asi to není nutnost že. Jinak to zapojení ve zdroji je OK ? Tuším, že nikdo nic nepsal tak asi ano.

RIKI22: taky mě to napadlo to už zapojit, ale nevím na čem to může být položene, nerad bych to nějak vyzkratoval.
A jak to pak zapínáš ?

dvorakj:

[RIKI22]

Položiť to môžeš na obal, v čom bola zabalená doska.
A ináč :

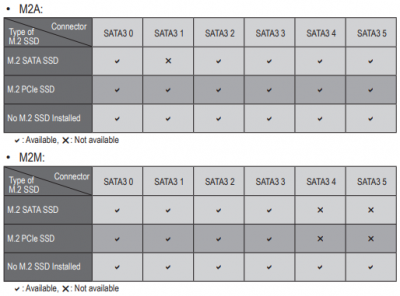

The M2A connector shares bandwidth with the SATA3 1 connector
The M2M connector shares bandwidth with the SATA3 4, 5 connector

[petr22]

Teplotni cidlo se zapojuje jednim koncem do zakladni desky, to je cele.
