MSI má slušné spektrum barevných kombinací základních desek. Základní desky Arctic a Titanium se můžou chlubit netypickým bílým PCB. X370 XGT na sebe láká právě svým neobvyklým designem. Přízvisko XPOWER napovídá, že se jedná o základní desku určenou pro přetaktování. Jak si povede v mojí recenzi?
Specifikace, obsah balení
Patice: AM4
Podpora CPU: AMD Ryzen 3, 5, 7 & APU a Athlon 7. generace
Podpora pamětí: DDR4, až 4000 MHz
Chipset: AMD X370
Sloty: 2x PCI-E 3.0 x16 (x16,x8), 1X PCI-E 2.0 x16 (x8), 3x PCI-E 2.0
Konektory pro uložiště: 6x SATA 3, 2x M.2 (PCI-E 3.0, PCI-E 2.0), 1x U.2
Zvukový čip: Realtek ALC 1220 + Nahimic 2
Síťový čip: Intel I211AT
TPM: Ano
SLI: Ano, Two-way
CFX: Ano, Three-way
K základní desce dostanete manuály, šest stříbrných SATA kabelů, IO shield ve stylu MSI GAMING TITANIUM, SLI můstek, kabel pro RGB, plakát MSI GAMING TITANIUM/mapa základní desky, kovový odznáček MSI GAMING, nálepky na kabely a CD se zastaralými ovladači.

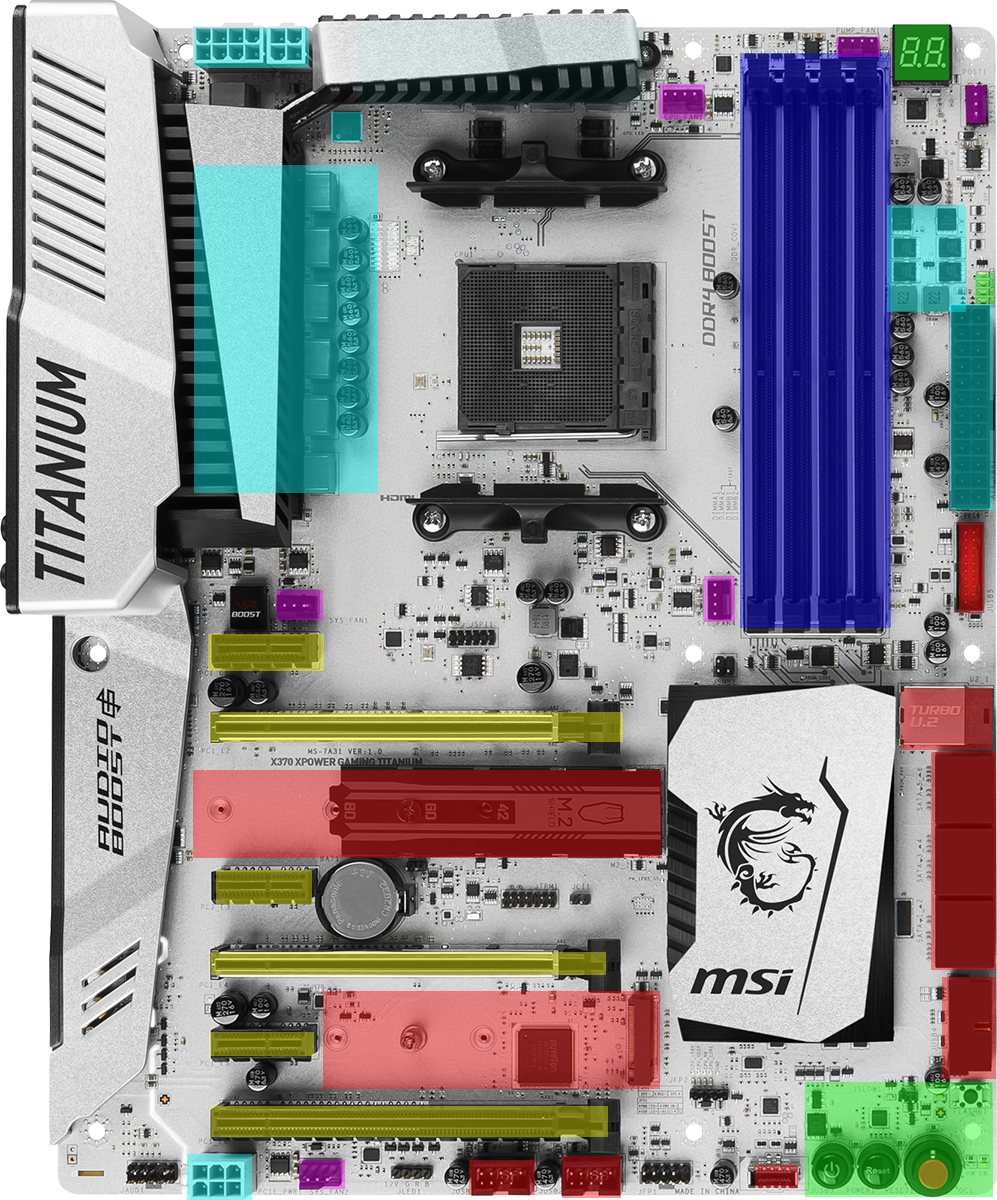

Rozbor základní desky
6X SATA 3, 2x USB 3.0, 2x USB 2.0, 1x M.2 22110 PCI-E 3.0, 1x M.2 M.2 2280 PCI-E 2.0, 1x U.2
4x DIMM DDR4, až 4000 MHz, maximální kapacita 64 GB
3x PCI-E x16, 3x PCI-E x1
EPS + CPU 4pin, ATX 24pin, 6pin pro PCI-E sloty, 6 fázÍ pro CPU, 2 fáze pro SOC
1x CPU FAN, 1x PUMP FAN, 4x SYSFAN
Debug LED, RGB LED konektor, Game Boost knob, Debug display, power button, reset button, BIOS flashback button,

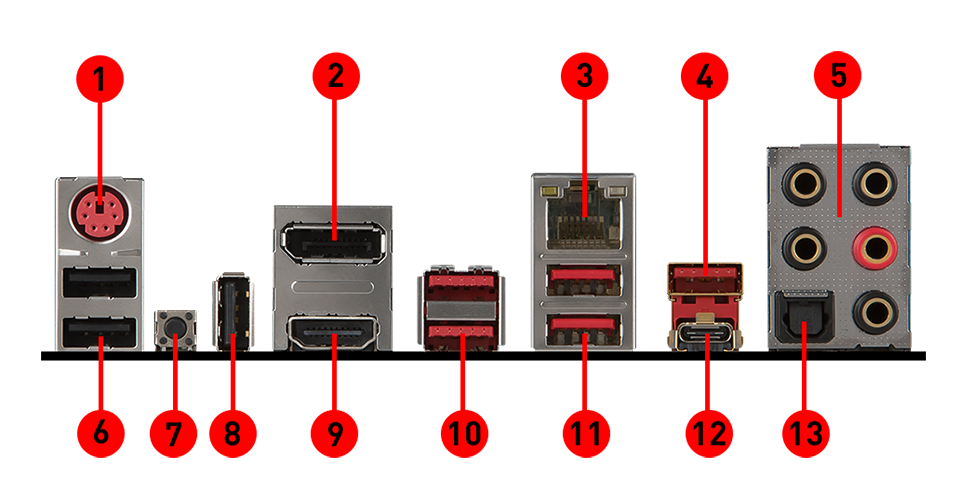

1) PS/2
2) DisplayPort
3) Intel Gigabit LAN
4) LIGHTNING USB 3.1 Gen2 Type-A
5) HD Audio
6) USB 2.0
7) Clear CMOS Button
8) BIOS FLASHBACK USB
9) HDMI 2.0
10) USB 3.1 Gen1
11) VR Ready USB 3.1 Gen1
12) LIGHTNING USB 3.1 Gen2 Type-C
13) Optical S/PDIF-Out
Popis základní desky

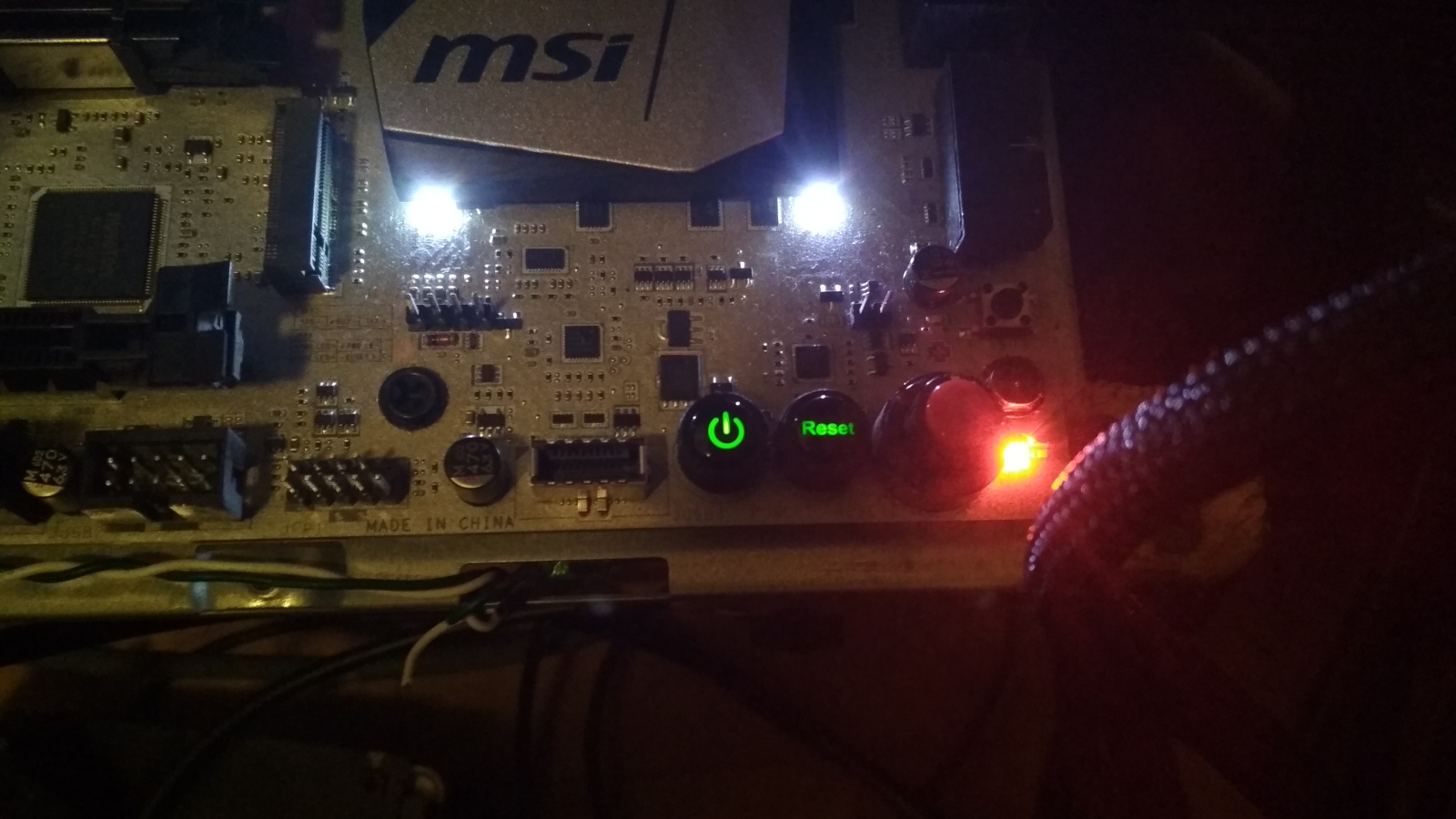

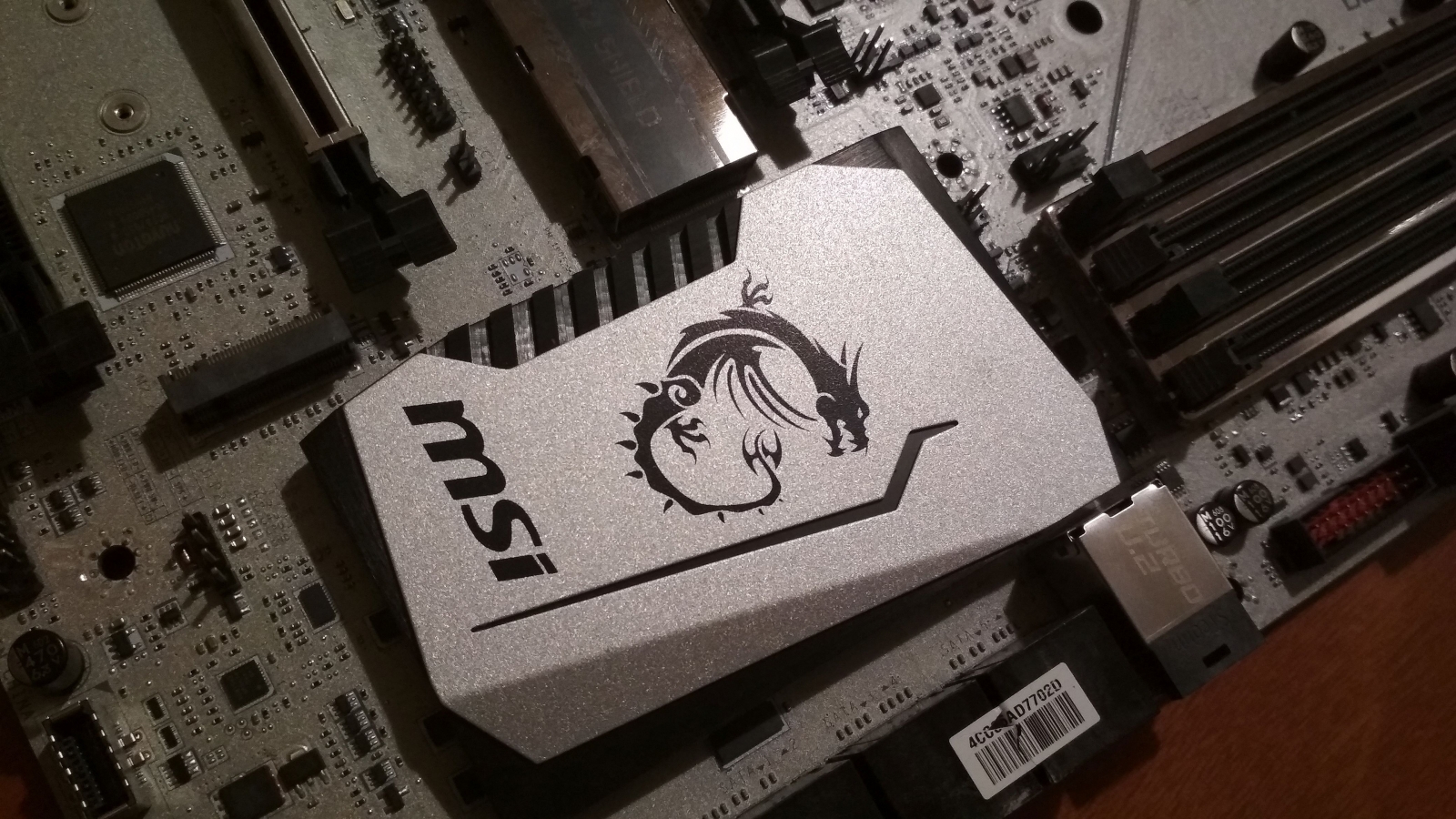

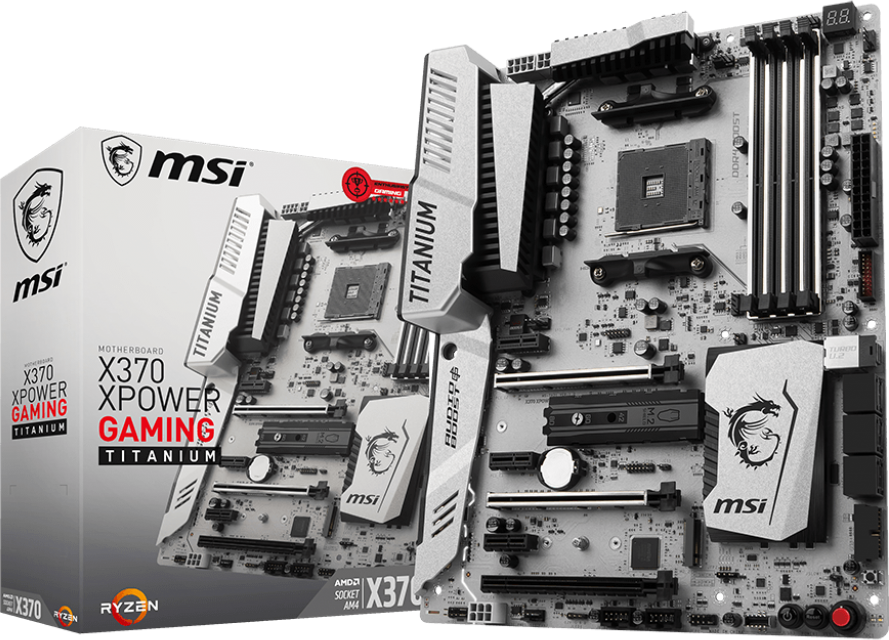

Základní deska kombinuje bílou, stříbrnou a černou barvu. PCB je bílé, což je neobvyklá barva. Základní deska barevně ladí s grafickými kartami MSI Armor nebo třeba GALAX/KFA2 Hall of Fame. Konektory a chladiče jsou jsou černé barvy. Na straně s IO konektory je stříbrný plastový kryt. Po zapnutí se na desce rozsvítí LED, které mohou mít pouze bílou barvu. Je to kvůli tomu, že "RGB bílá" spíš vypadá jako světle modrá. Základní desky od GIGABYTE mají RGBW (Red, Green, Blue, White) konektory, které umí vytvořit opravdovou bílou barvu. MSI tuto technologii nemá. Bílé LED však narušují ostatní červené a zelené RGB, které nejdou vypnout. Takže na desce celou dobu svítí třeba červený debug displej. Deska však má plnohodnotý RGB konektor, ale pak si samozřejmě musíte dokoupit RGB pásky.

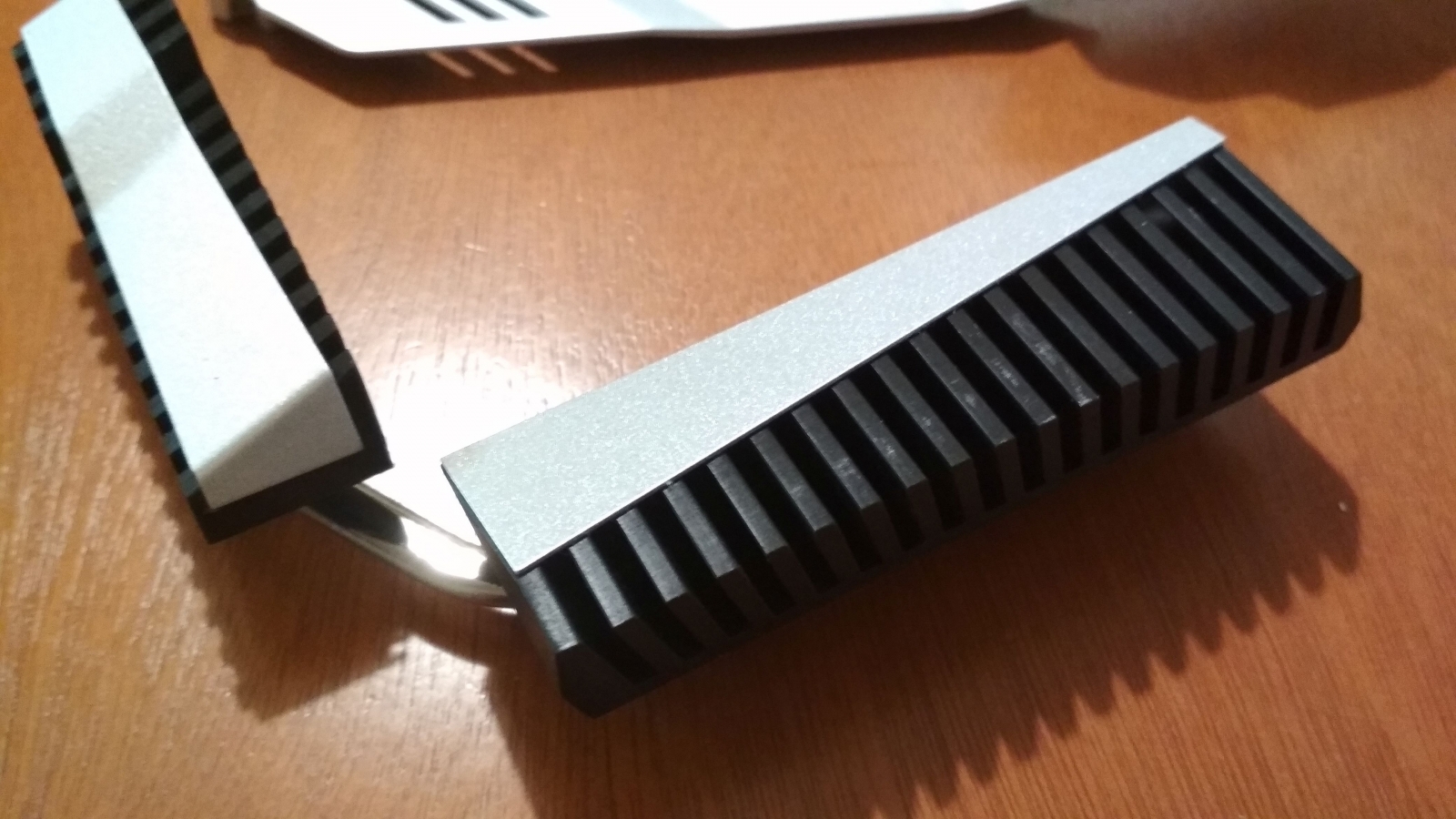

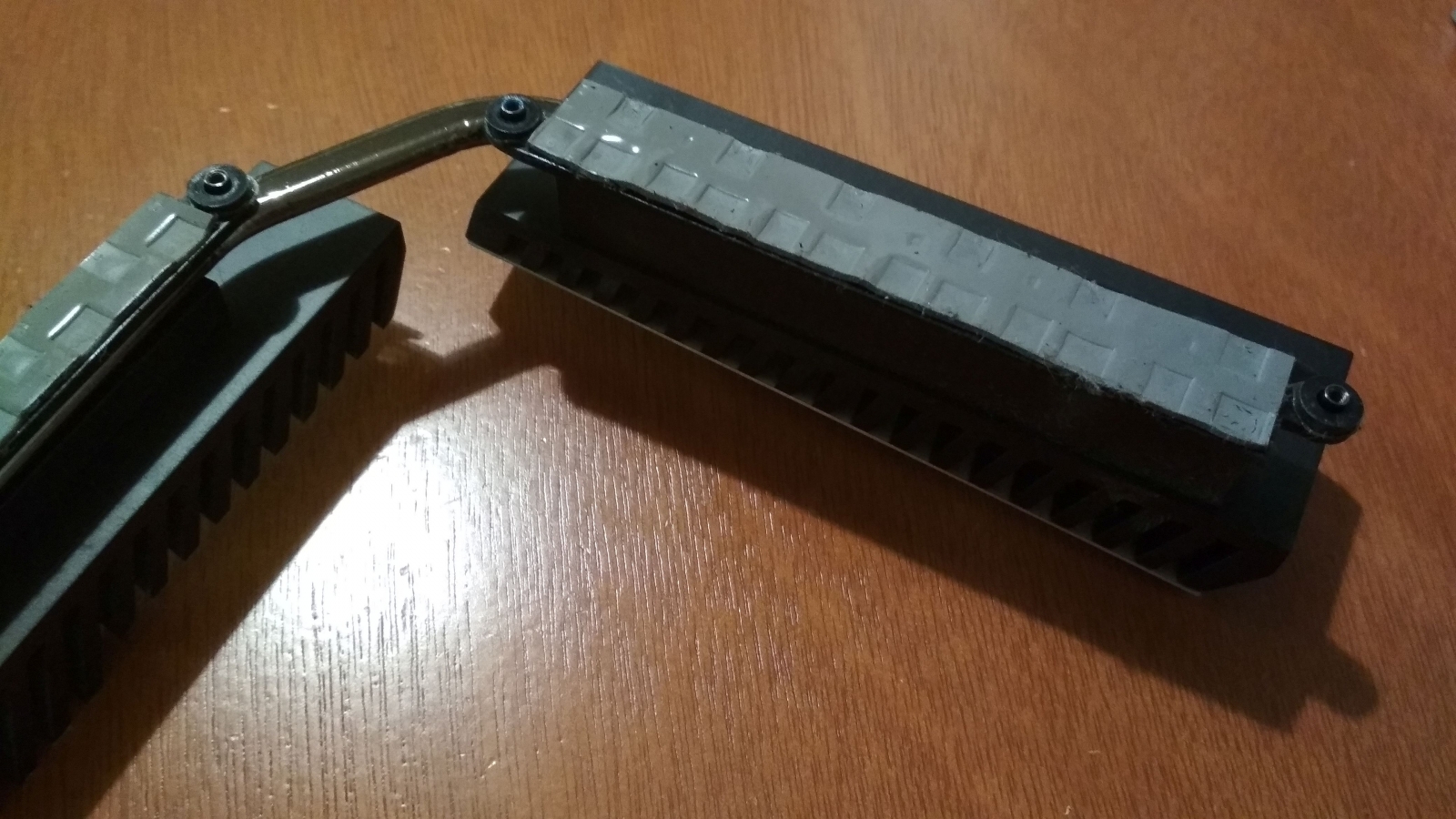

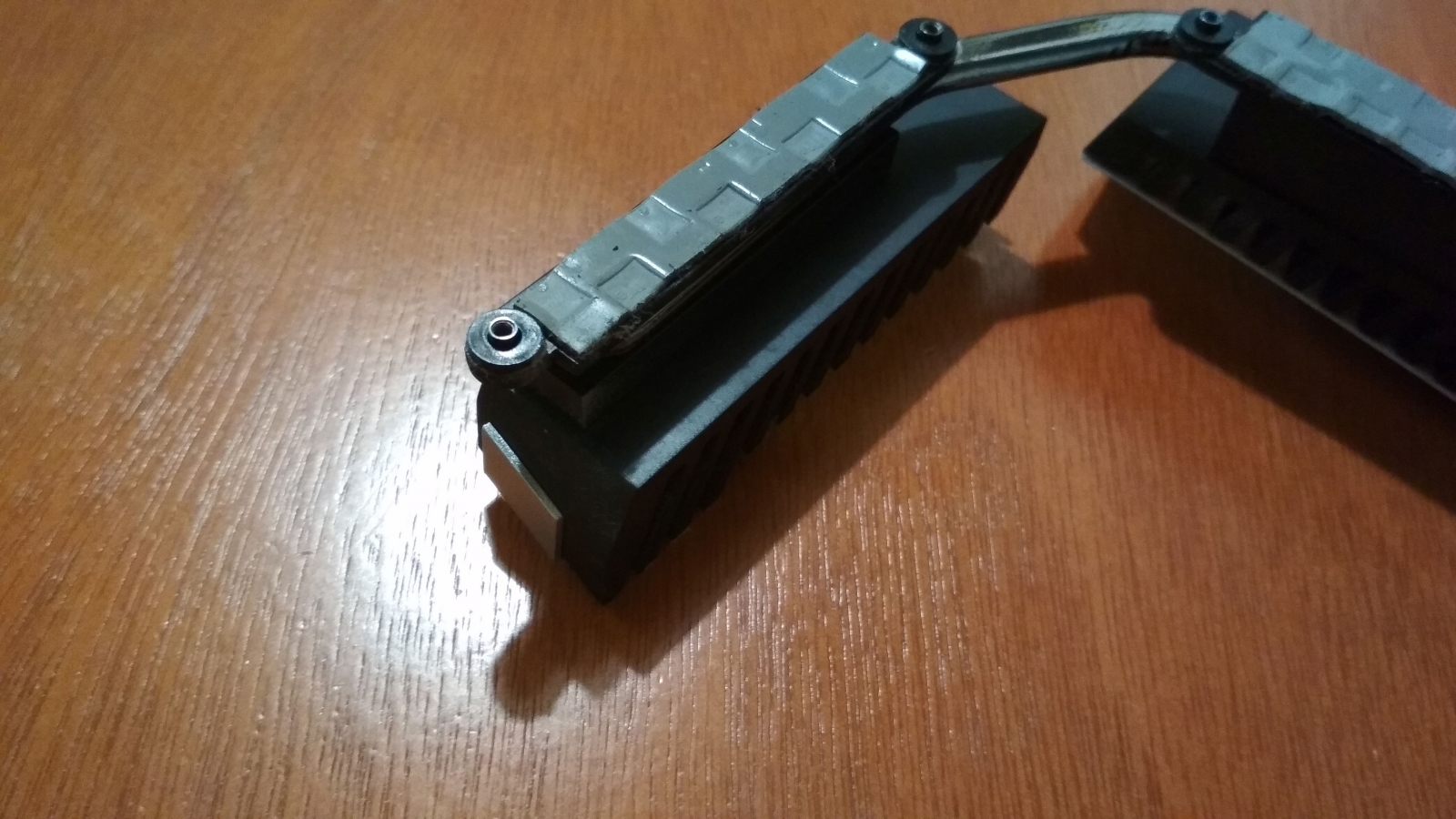

Chladiče chipsetu a VRM jsou samozřejmě navržené pro vzhled, ne pro funkčnost. I tak teploty VRM byly přijatelné. Sice jsem je měřil po domácku - dám prst na chladič při zátěži, ale i s průměrným prouděním vzduchu (airflow) se nebudete muset bát vysokých teplot. Žebrování VRM je na dnešní dobu nadprůměrné a chladiče mají i heatpipe.

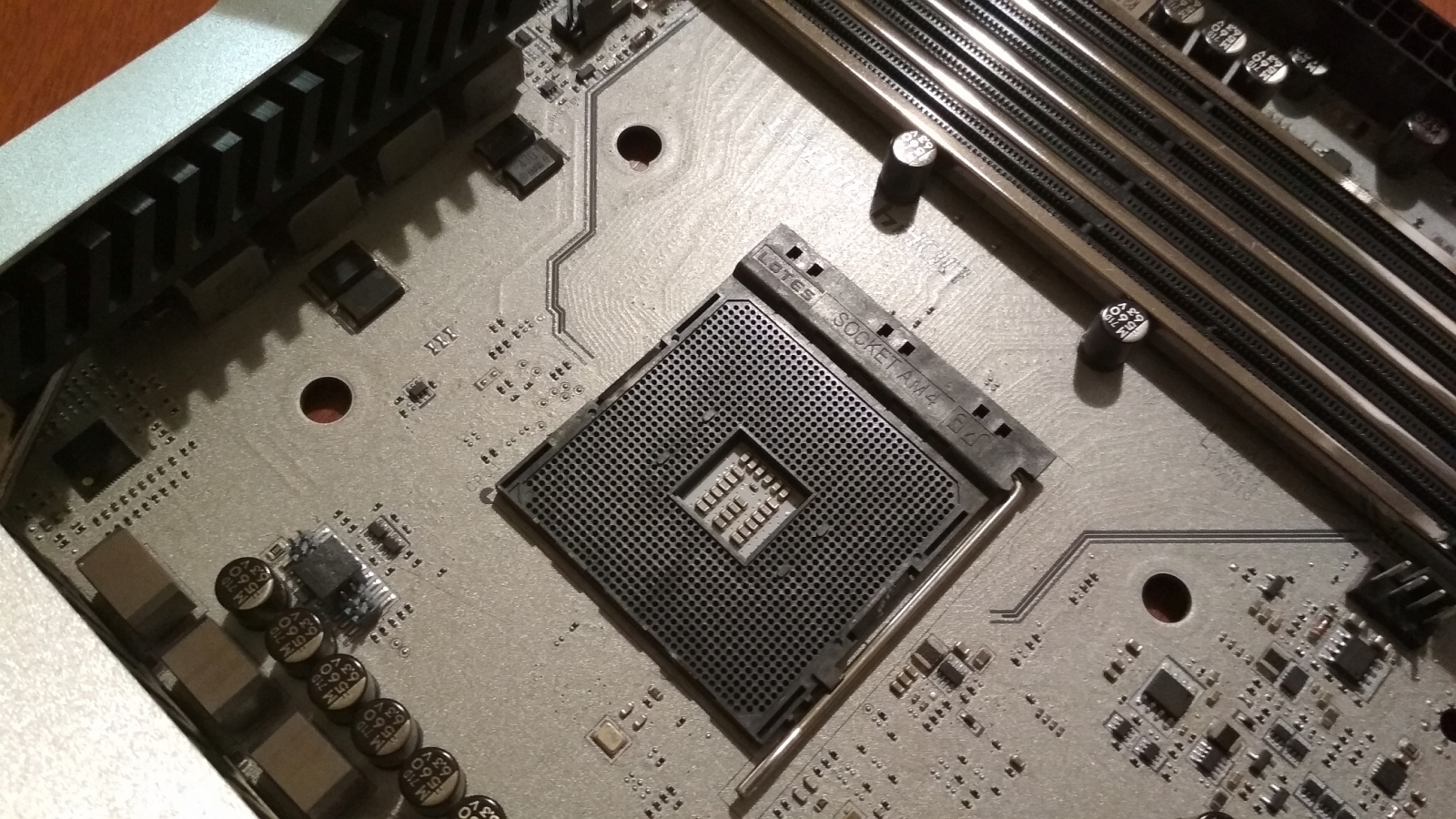

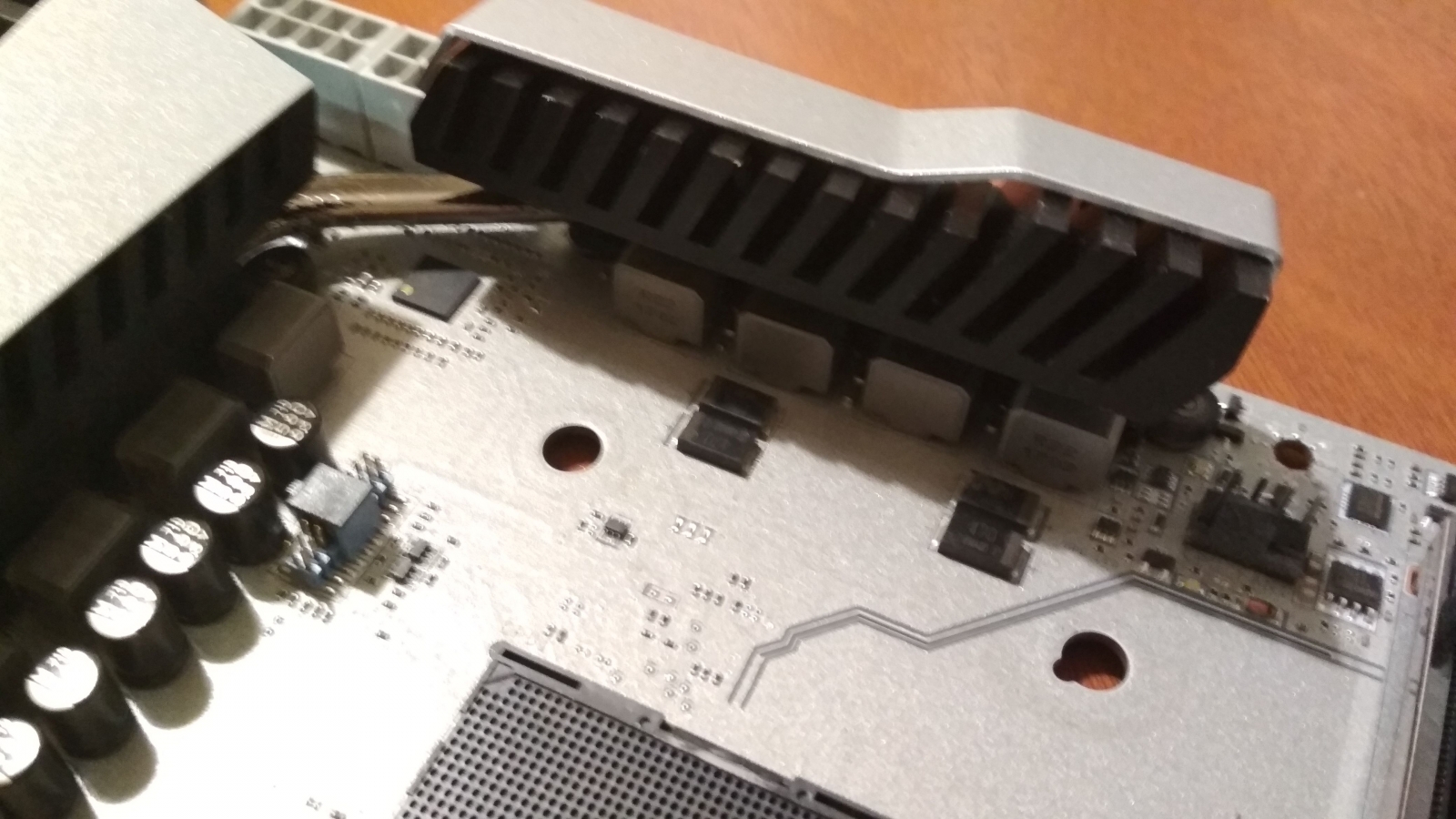

Od taktovací desky bych čekal silné VRM. Tato deska má 6 fází pro jádro a 2 zdvojené fáze pro SOC. Kontrolér napětí je International Rectifier IR35201, který podporuje 8 fází, 7+1 fázi nebo 6+2 fáze. Toto VRM však nemá co dělat na XPOWER desce. Mnohem více by slušelo na předchozí desce od MSI, kterou jsem testoval, tedy X370 GAMING PRO CARBON.
Voltage controller: http://www.irf.com/product-info/datashe ... r35201.pdf
MOSFETy:
CPU https://alltransistors.com/pdfview.php? ... ire=_unikc
CPU http://www.unikc.com.cn/UploadFile/prod ... 140220.pdf
SOC https://alltransistors.com/mosfet/trans ... stor=23564
SOC doubler http://www.irf.com/product-info/datashe ... ir3598.pdf

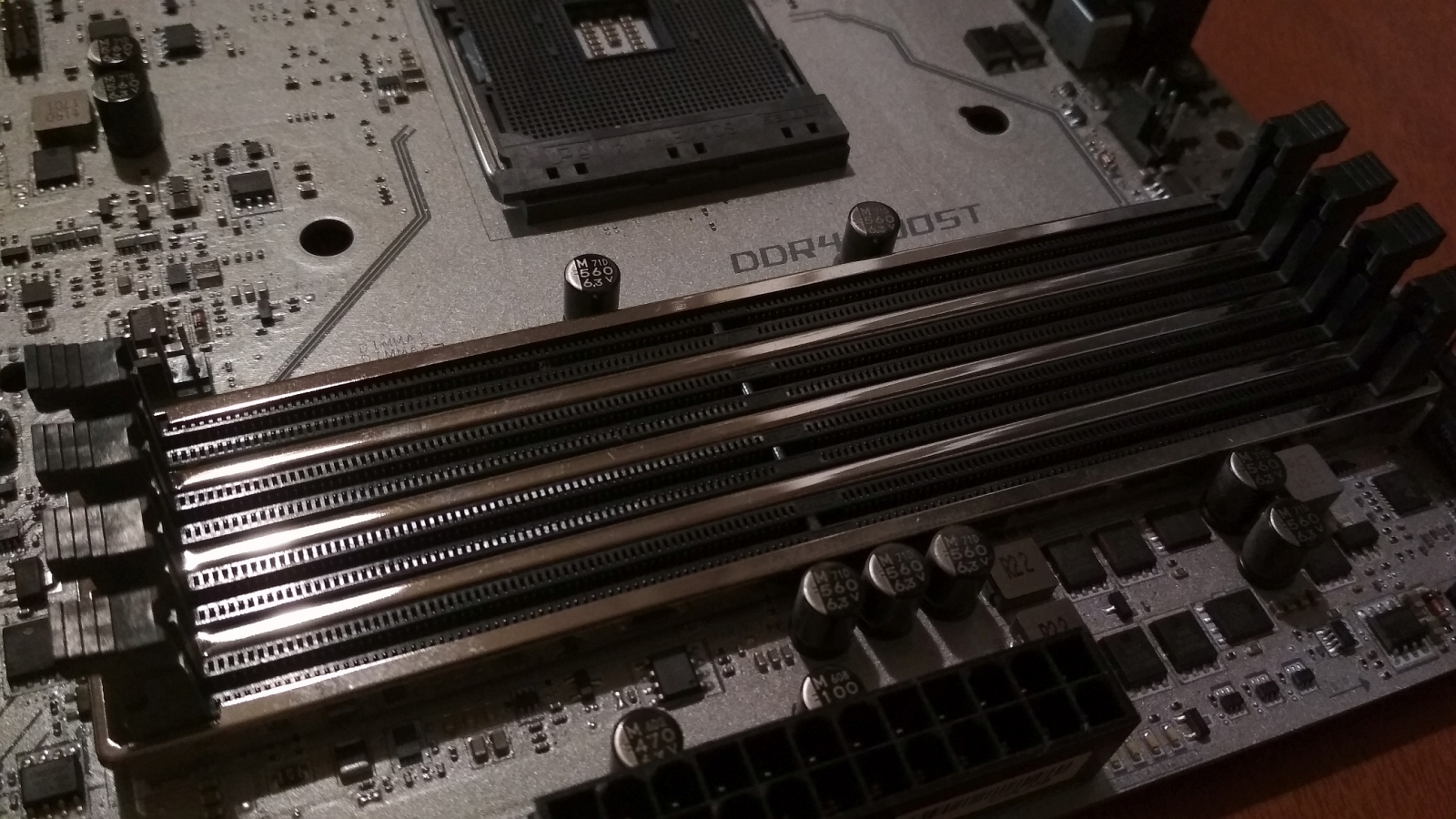

Základní deska má čtyři sloty pro RAM. Podporují rychlost až 4000 Mhz. Reálná maximální rychlost je +- 3466 MHz pro Ryzeny a 2400 MHz pro APU a Athlony. Svojí levnou RAM od Patriotu se mi podařilo dostat až na 3600 MHz. Při dual channelu jsem se dostal pouze 3200 MHz, ale i to je slušná frekvence. S kvalitnějšími RAM bych se dostal na vyšší frekvence.
MSI má v BIOSu tři utility - Memory Try It! a A-XMP. Memory Try It má různé profily s různými časování. Je to velmi užitečná věcička, která ušetří spoustu času při taktování pamětí. A-XMP je alternativa XMP u Intelu. Pokud se nechcete zaobírat nastavováním rychlostí a časování, stačí použít jeden ze dvou profilů a máte jistotu, že frekvence budou stabilní. OC má přednastevené profily pro přetaktování procesoru. Nedoporučuji tuto funkci používat a před zapnutím desky se ujistěte, že MSI Game Boost knob (kulatý červený přípínač) je vypnutý - ukazatel směřuje nahoru. Na poslední pozici deska bez mého vědomí nastavila frekvenci na 4,0 GHz a napětí na velmi vysokých 1,6 V. Vždy věnujte pár minut vlastnímu OC.

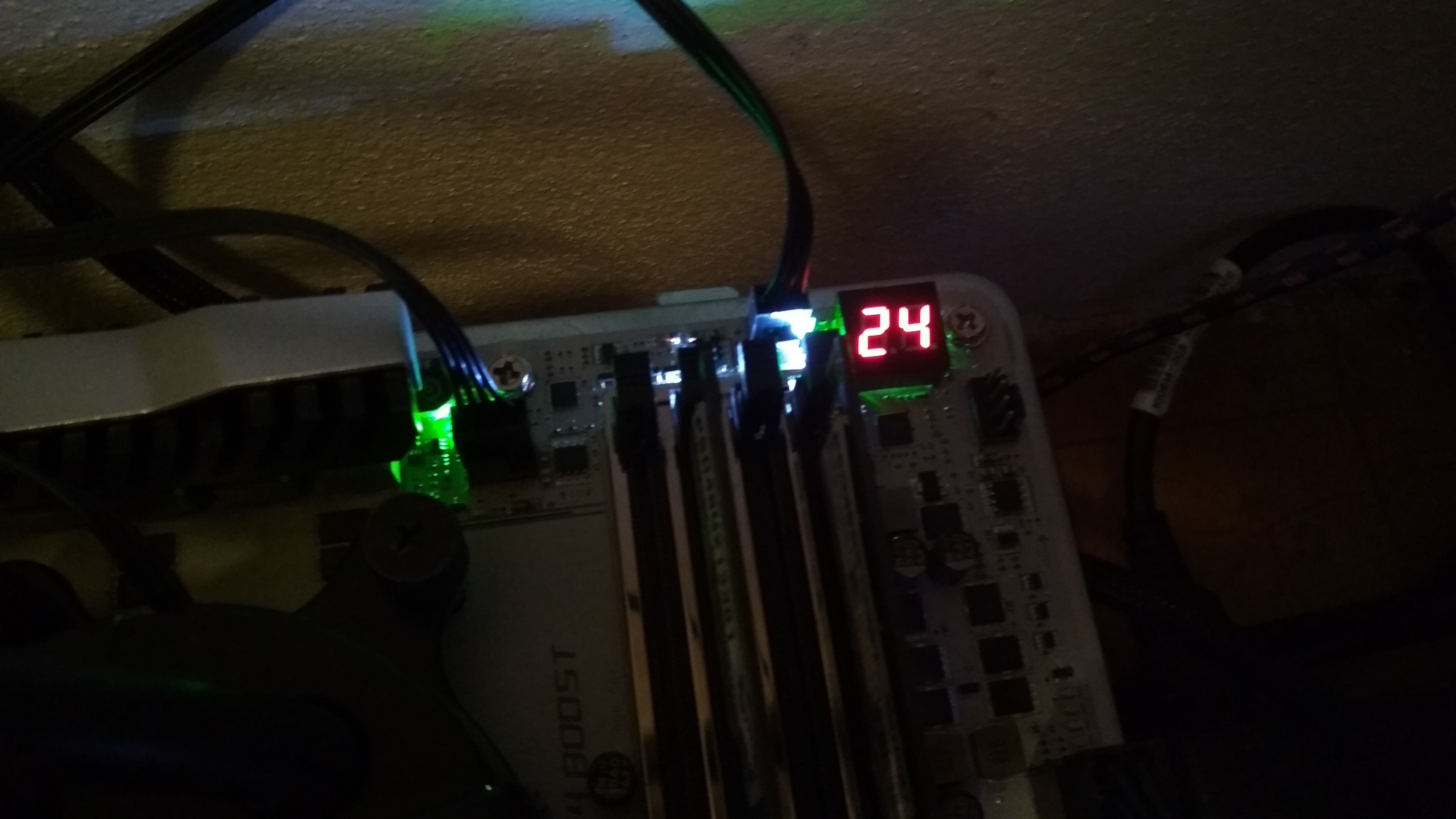

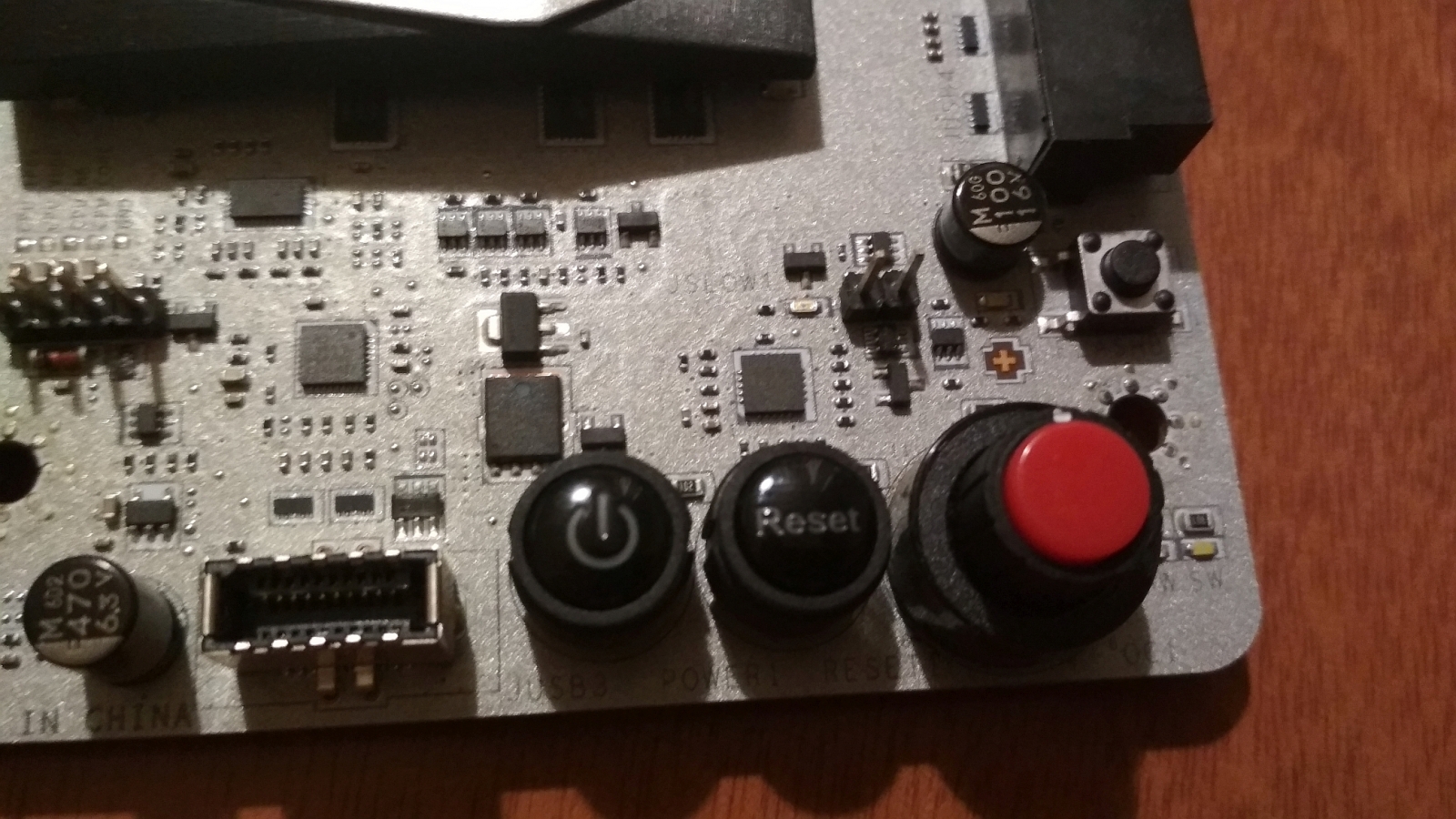

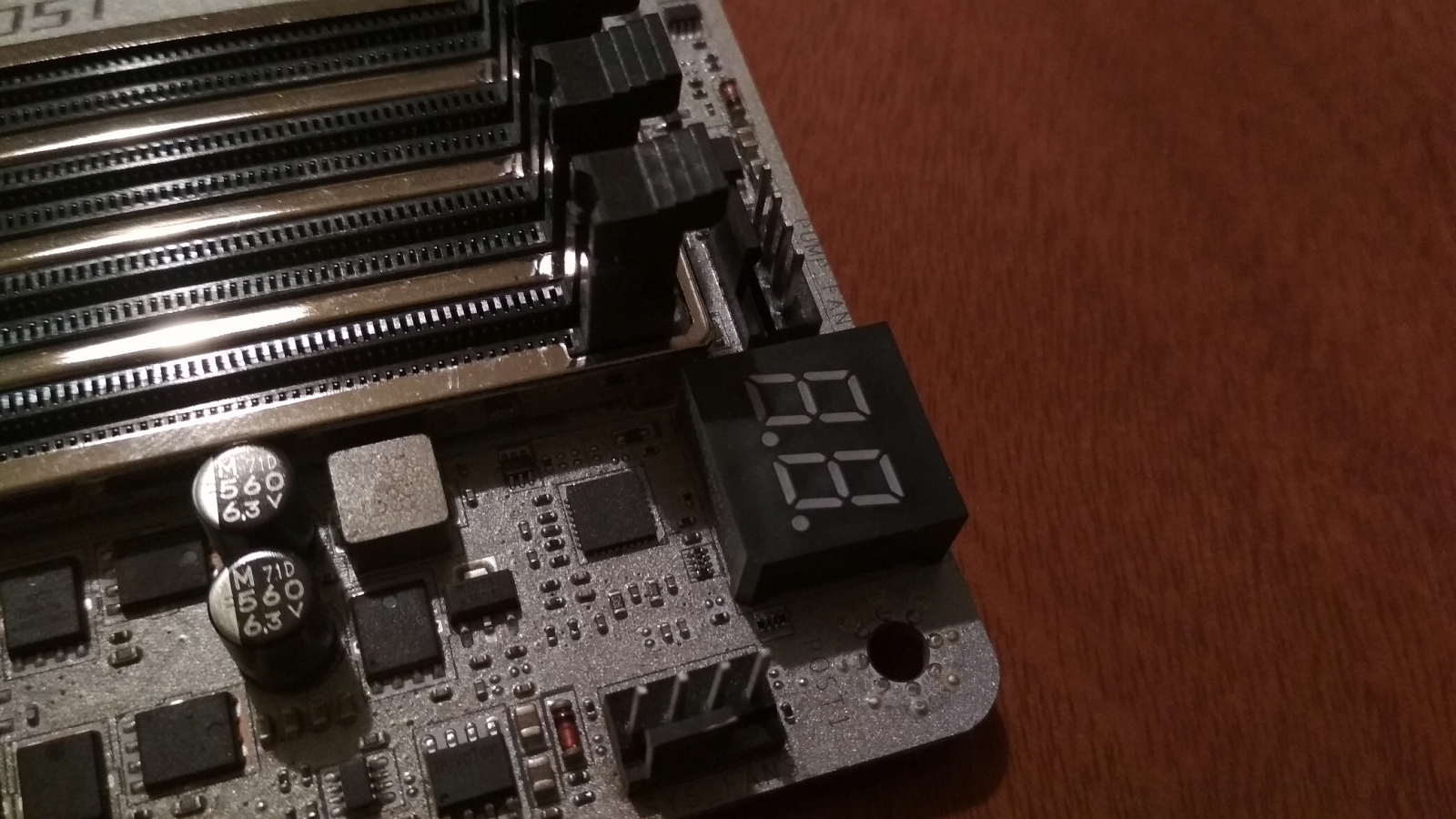

Deska disponuje několika vlastnostmi, které ocení hlavně overclockeři. V pravém dolním rohu se nachází tlačítka pro zapnutí, restart, BIOS flashback, slow boot a již zmíněný OC Game Boost knob. U IO konektorů se nachází tlačítko Clear CMOS. Já osobně bych prohodil tlačítka Clear CMOS a BIOS Flashback. Moc často se nestává, že by selhala aktualizace BIOSu. V pravém horním rohu se nachází debug displej. Ten slouží k diagnostice. Pokud deska narazí na problém, zobrazí se chybový kód o dvou znacích. Je to sice užitečné, ale když deska úspěšně nastartuje, displej nezhasne. Takže na bílé desce s bílými LED svítí červený displej... Měl by se vypnout automaticky nebo by měl mít jumper, který displej vypne.
Přetaktování a provozní vlastnosti
XPOWER desky jsou určené pro taktování a mají mít vysokou stabilitu. Rozhodl jsem se jí tedy hezky potrápit a dostat svůj Ryzen 5 1600 na 4,1 GHz. Můj kousek je poměrně nekvalitní. Pro 3,9 GHz vyžaduje vysokých 1,45 V, přižemž podle AMD je maximální bezpečné napětí pro stabilní chod 1,425 V. Při tomto nastavení má při Cinebenchi spotřebu cca 130 W.
Maximální mnou dosažená frekvence byla 4075 MHz při napětí 1,48 V a LLC (Loadline Callibration) na módu 8, což je u MSI desek nejvyšší mód. Při takto nastaveném LLC se napětí jádra může dostat i přes 1,5 V. Spotřeba CPU se vyšplhala na vysokých 140 W. Chladič byl docela horký, při taktování na něj doporučuji nasadit větrák. Základní deska obstála zátěžový test bez problémů i s takovým extrémním nastavením, které doporučuji provozovat pouze pro dosažení maximálních bodů v benchmarcích, ne pro běžné přetaktování.
Závěr
Top desky od MSI nikdy nebyly oblíbené mezi overclockery a tato to rozhodně nezmění. ASUS a GIGABYTE v tomto odvětví vždy patřily mezi jedničky. MSI X370 XPOWER GAMING TITANIUM sice obstála v testech, ale za tuto cenu ji nemohu doporučit. ASRock X370 Taichi je o dost levnější a má 2x silnější VRM, ASUS X370 Crosshair VI Hero je v podstatě ultimátní deska pro Ryzen, GIGABYTE X370 Gaming K7 taky není k zahození. Tato deska má zkrátka silnou konkurenci a já nevidím žádný opravdový důvod, proč si koupit zrovna tuto základní desku.
Zajímavá základní deska od MSI, cena ovšem neodpovídá výbavě.
Klady
Jedinečný vzhled
Zvládá relativně vysoká napětí
Podpora SLI i CFX
Rychlý a přehledný BIOS
6 konektorů pro ventilátory
Dostatek konektorů pro uložiště
Kvalitní zvukový čip
Dobré chlazení VRM
Tlačítka pro overclockery
Zápory
Konkurence nabízí lepší vlastnosti pro přetaktování
Vysoká cena
Game Boost Knob je nesmysl
LED na základní desce jsou pouze bílé
Červený debug display narušuje vzhled, nejde vypnout
Poděkování
Moc vám děkuji za přečtení mého článku! Doufám, že jsem vám aspoň trochu pomohl při rozhodování o koupi vaší
nové základní desky. Jestli se vám článek líbil, můžete mě podpořit likem na FB a odběrem na YT.
Děkuji společnosti MSI za zapůjčení základní desky MSI X370 XPOWER GAMING TITANIUM!
