ASUS PRIME Z370-P



Nejznámnější řadou základních desek od ASUS je Republic of Gamers. Dříve tyto desky patřily k absolutní špičce. Nejkvalitnější VRM, pořádné chlazení, originální design a samozřejmě velmi vysoké ceny. Od generace Skylake se ASUS rozhodl rozšířit řadu ROG levnějšími deskami, například ROG MAXIMUS IX HERO. Levné desky od ASUS nikdy nebyly nic extra v porovnání s konkurencí. ASUS však může spoléhat na svůj úspěšný marketing a dobré jméno. PRIME Z370-P je zářným příkladem. V porovnání s konkurenčními deskami (MSI Z370-A PRO, ASRock Z370 Pro4 a GIGABYTE Z370-HD3P) má nejlevnější audio, síťový adaptér, podprůměrné VRM i chlazení. Přesto je z této čtveřice nejdražší. Jakou má výbavu a jak si poradí s přetaktovanou i7 8700K? Čtěte dál...

---

Za poskytnutí zdroje Fortron HYDRO 600 děkuji společnosti FSP Group.

---

Specifikace a obsah balení

Patice: 1151
Podpora CPU: Intel Core i3 až Core i7 8. generace, Intel Pentium Gold,Intel Celeron G
Podpora pamětí: DDR4, až 4000 MHz
Chipset: Intel Z370
Sloty: 2x PCI-E 3.0 x16 (x16, x8), 4x PCI-E 3.0 x1
Konektory pro uložiště: 4x SATA 3, 2x M.2, Intel Optane Ready
Zvukový čip: Realtek ALC 887
Síťový čip: Realtek RTL8111H
TPM: Ano
SLI: Ne
CFX: Ano
Cena: 3 399 Kč na TS Bohemia

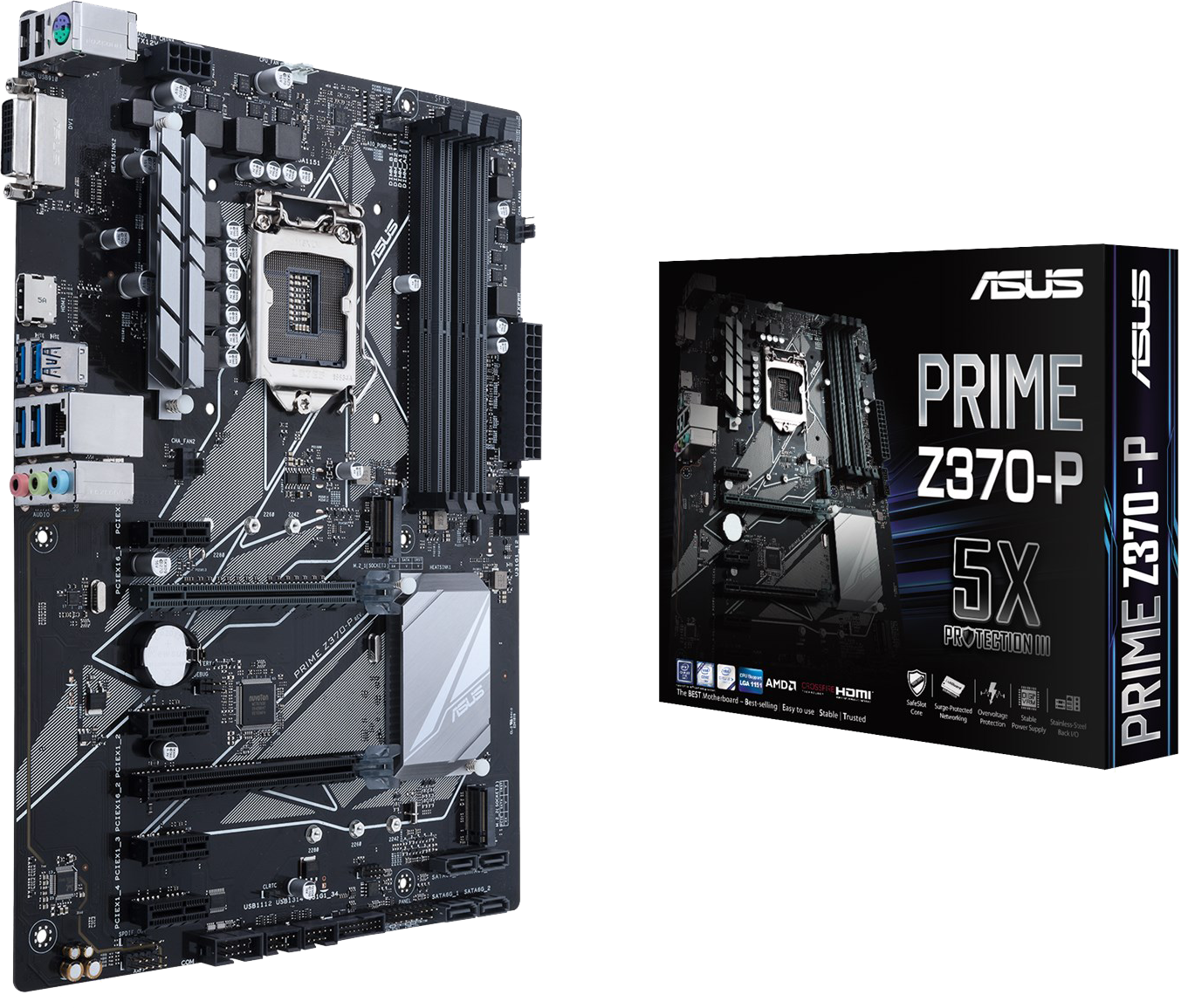

K základní desce dostanete dva černé SATA kabely, stříbrný IO shield, manuál a CD s ovladači.

---

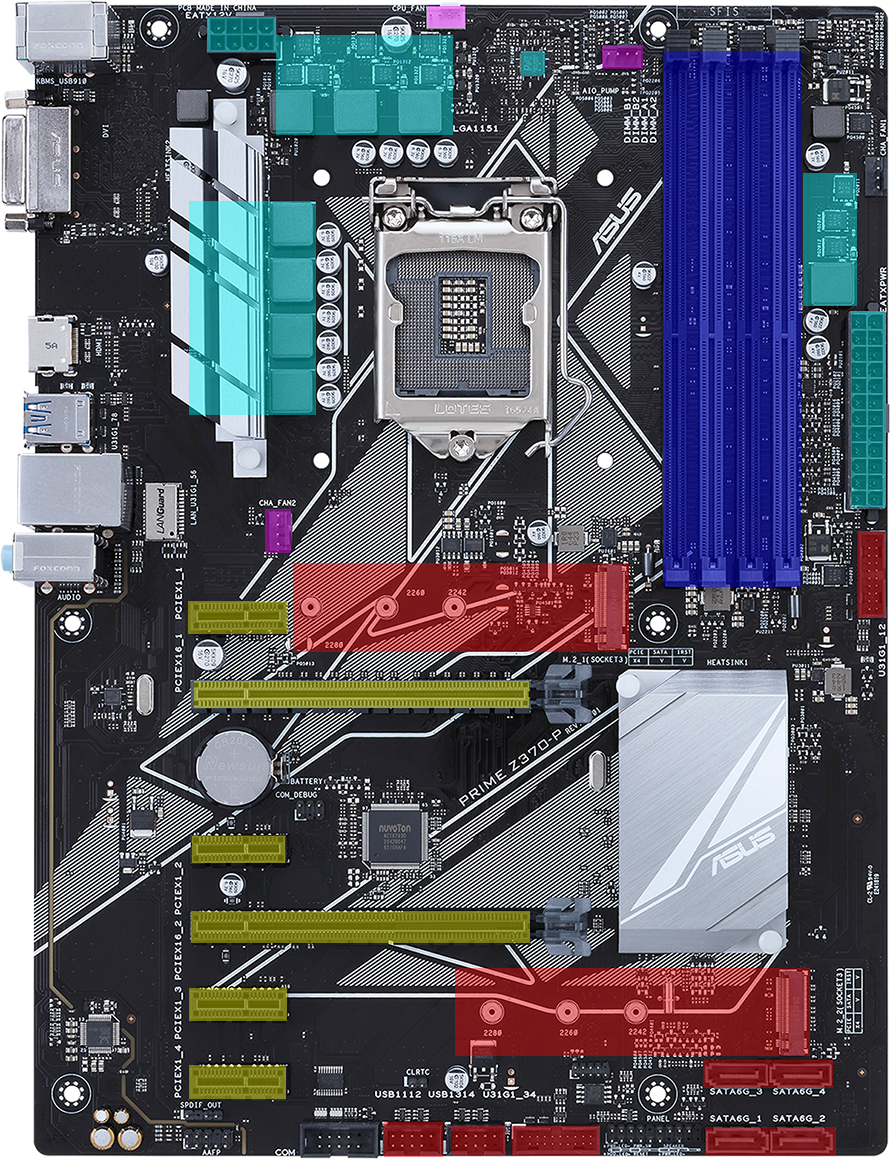

Rozbor základní desky



4X SATA 3, 2x USB 3.0, 2x USB 2.0, 2x M.2 M.2 2280
4x DIMM DDR4, až 4000 MHz, maximální kapacita 64 GB
2x PCI-E x16 3.0, 4x PCI-E x1 3.0
EPS, ATX 24pin, 4 fáze pro CPU, 2 fáze pro SOC/iGPU, 1 fáze pro RAM
1x CPU FAN, 1x PUMP, 1x SYSFAN

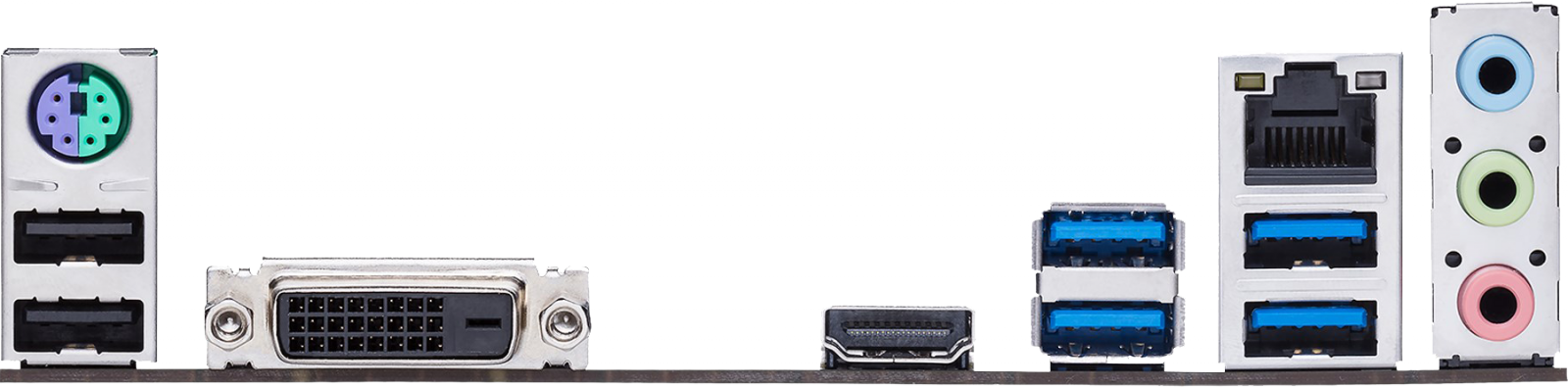

1x PS/2, 2x USB 2.0
DVI
HDMI 2.0
2x USB 3.0
LAN, 2x USB 3.0
Audio

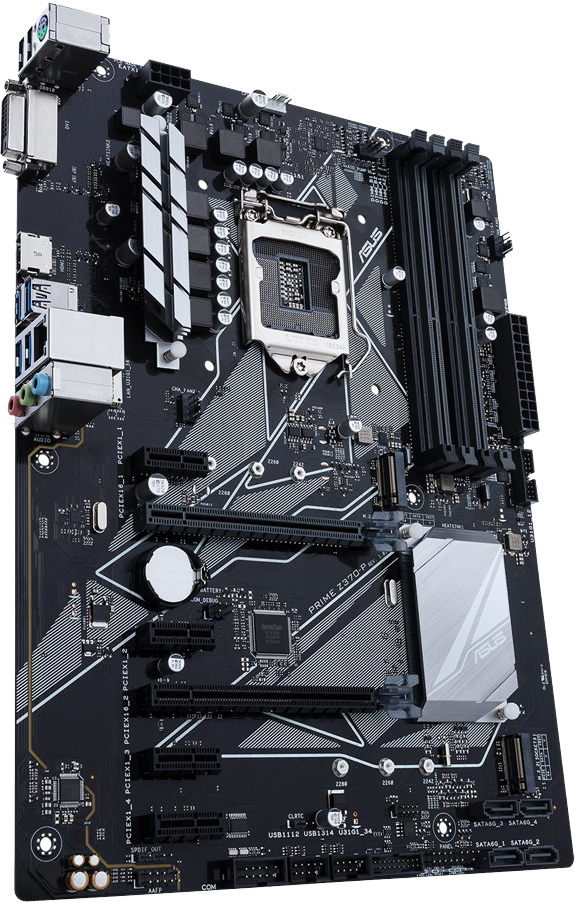

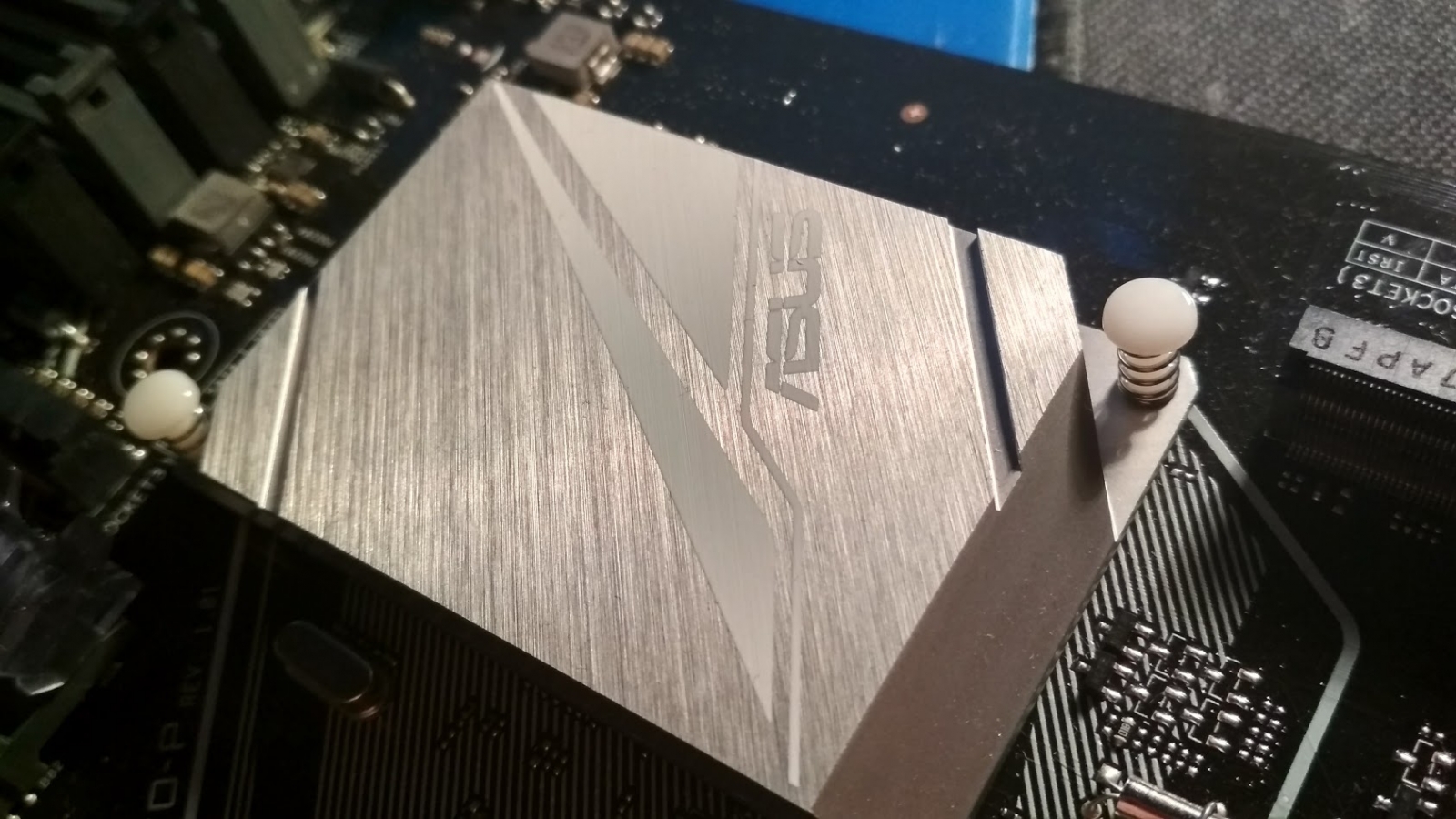

ASUS zvolil černé PCB s bílými vzory. Chladiče čipsetu a VRM jsou stříbrné. Zvukový čip a jeho komponenty jsou od zbytku PCB oddělené, "řez" má v sobě oranžové LED.

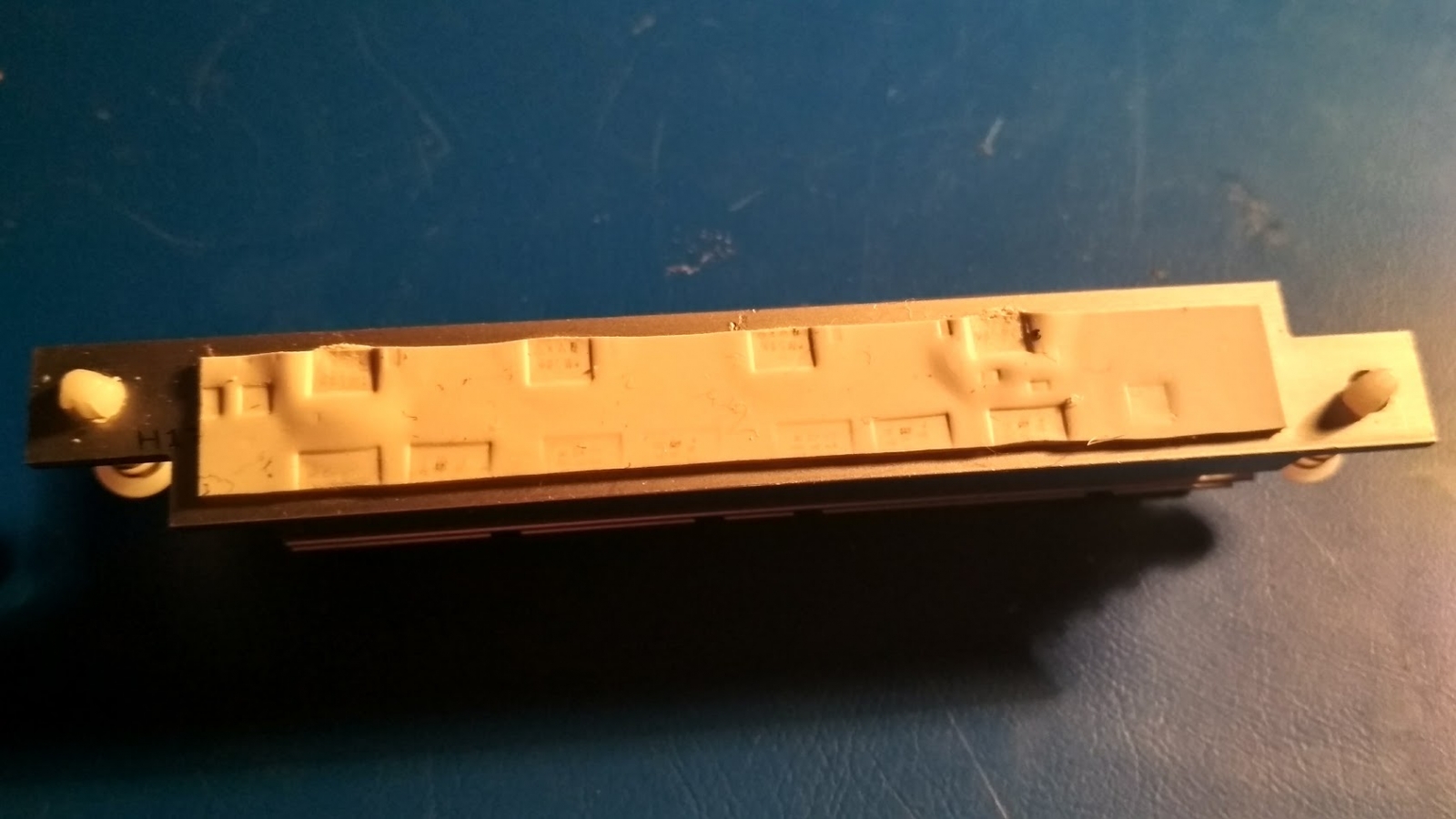

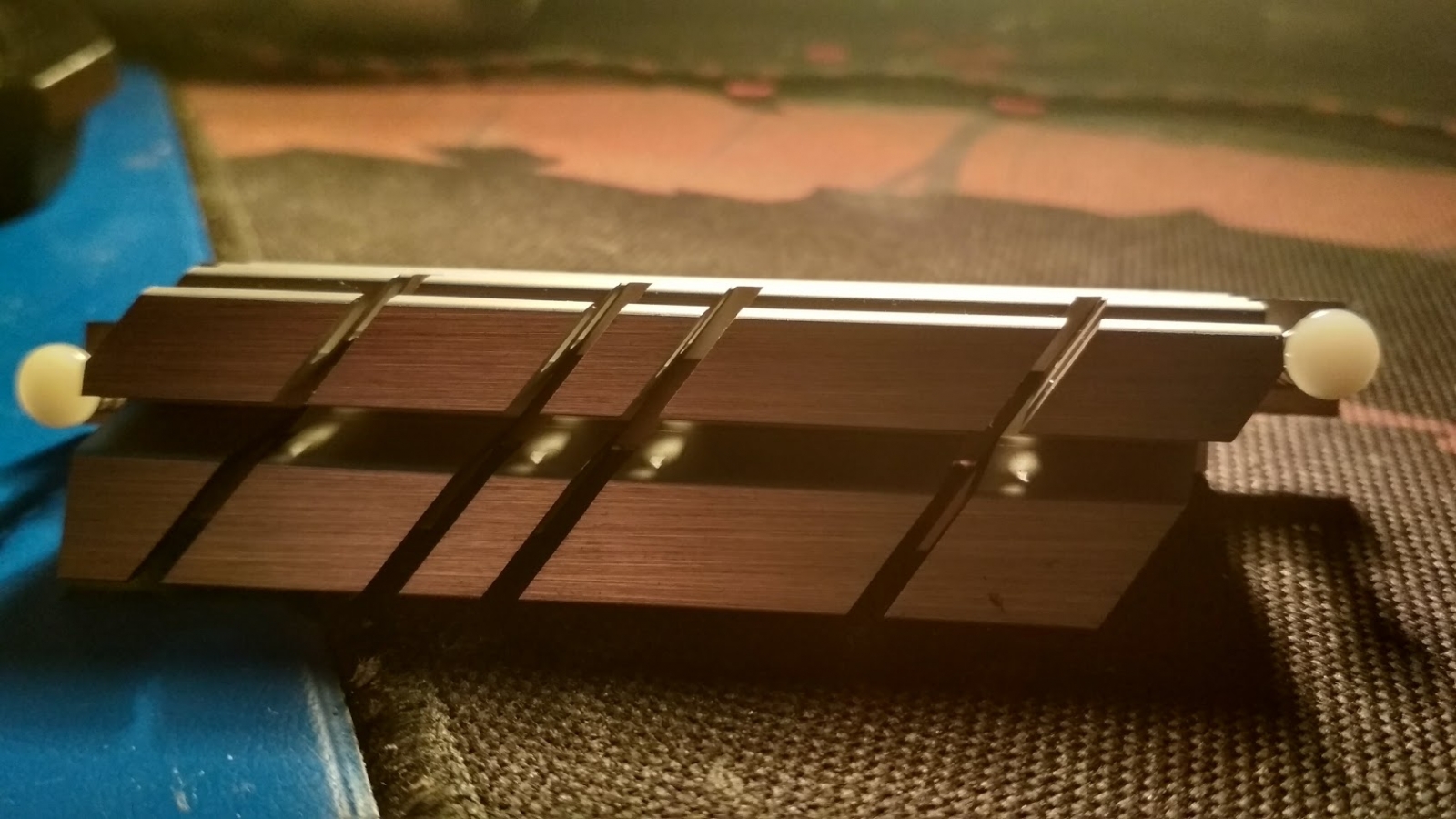

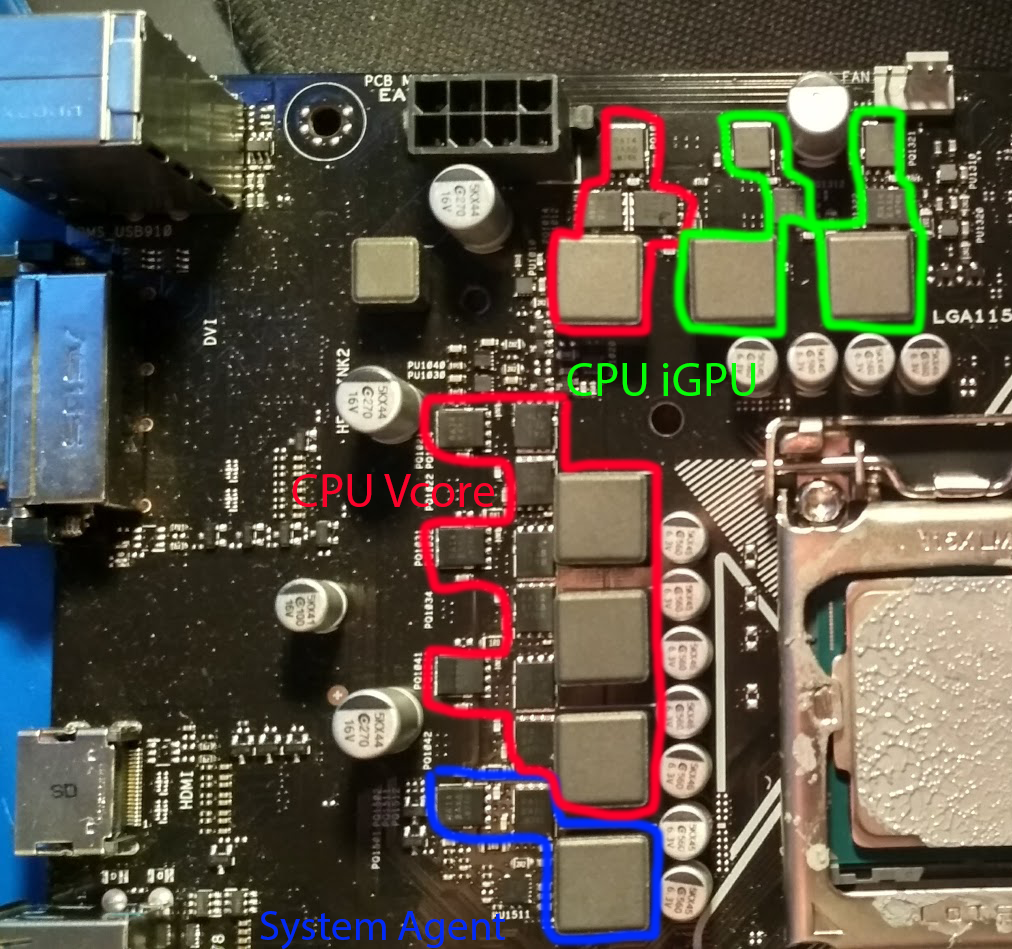

VRM má čtyři fáze pro CPU a dvě fáze pro iGPU/SOC. Na první pohled vypadá, že heatsink chladí čtyři fáze pro CPU. Ve skutečnosti chladí tři fáze pro CPU a jednu fázi pro System Agent. Základní deska má tedy jednu fázi pro CPU, která nemá žádné chlazení a má vyšší tendenci se přehřívat. Deska ke všemu nemonitoruje teplotu VRM, takže teplota MOSFETů klidně může překročit kritických 125°C, což může zničit desku i CPU. Toto je na základní desce s takovou cenou nepřijatelné. Stejné VRM mají i dražší základní desky ASUS TUF, ty aspoň mají chlazení všech fází VRM.

Datasheety VRM

High side MOSFET: http://www.vishay.com/docs/63784/sira14dp.pdf
Low side MOSFET: http://www.vishay.com/docs/63786/sira12dp.pdf
Voltage controller: ASP1400BT (nelze najít)

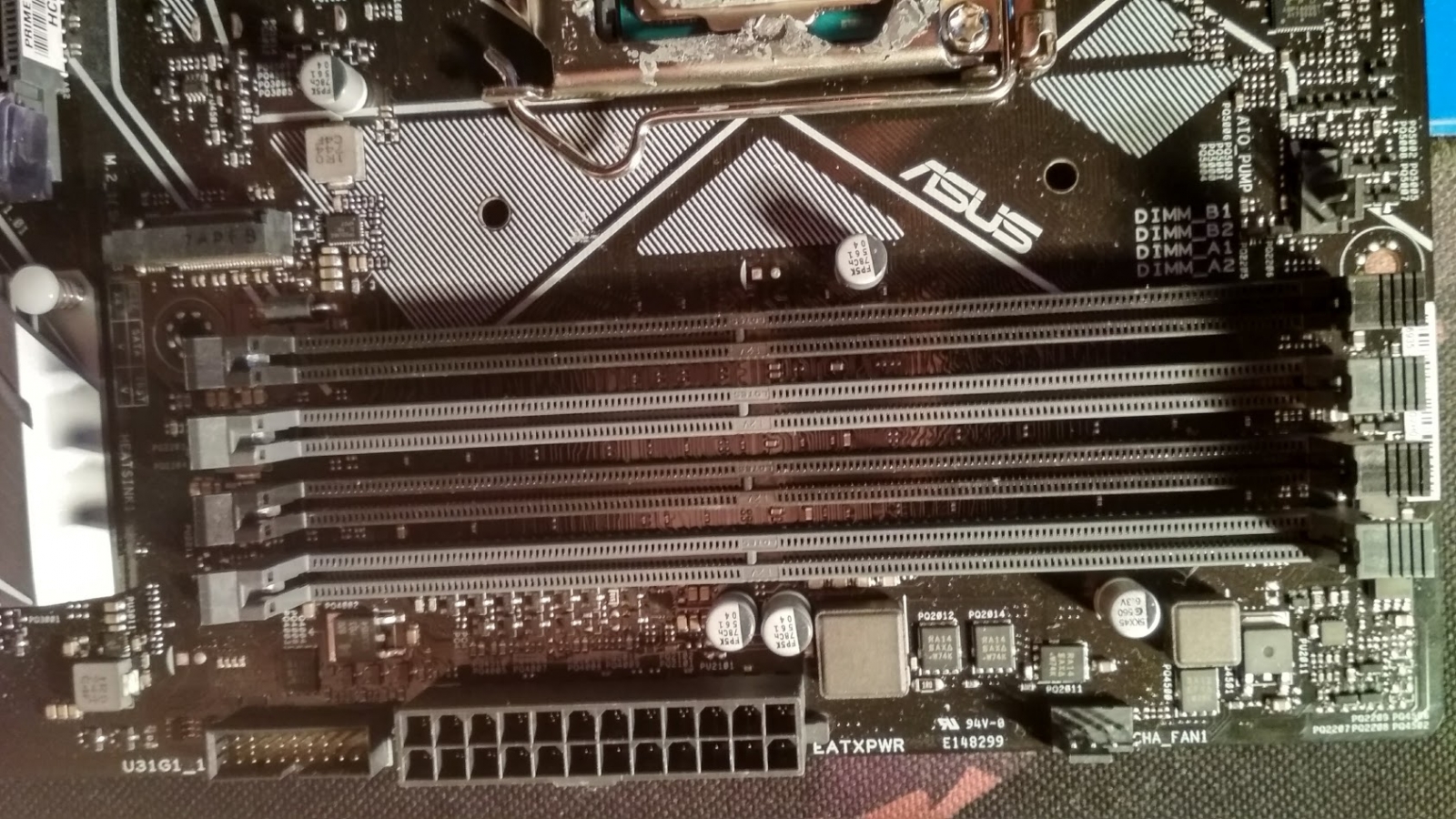

Základní deska má čtyři sloty pro RAM, které oficiálně podporují moduly s rychlostí až 4000 MHz. Mně se podařilo přetaktovat levné RAM od Patriotu z 2133 MHz CL15 na 2933 MHz CL17 zcela stabilně.

---

Pohled do UEFI

UEFI se mi na ASUS deskách hodně líbí. Jsou přehledné a svižné. I když se jedná o levnou desku, má přístup ke všem možným napětím a nastavením. Je zde i sekce Tweakers Paradise, ve které můžete ladit paměti a VRM. Použil jsem snímky z dražších ROG desek, styl BIOSu je však identický.

---

---

---

---

---

---

---

---

---

---

Přetaktování a provozní vlastnosti

Na základní desce se mi podařilo přetaktovat i5 8600K na 5,3 GHz a i7 8700K na 5 GHz, oba při napětí 1,4 V. Poté jsem načetl "5 GHz OC profile", který automaticky nastaví násobič CPU na 50 a zvýší napětí. Zde se teprve začaly dít věci. Teplota PCB okolo VRM se během dvou minut v zátěži dostala na 90°C, tudíž teplota samotných MOSFETů se pohybovala okolo 125°C. Teplota neustále stoupala, po dosažení 105°C na PCB jsem zátěžový test raději vypnul, nerad bych oddělal zapůjčenou desku a i7 najednou. Základní deska nemonituruje teplotu VRM, tudíž nemá ani žádnou ochranu proti přehřívání. Podobné problémy mají třeba i levné Z370 desky od GIGABYTE, ale ty aspoň mají ochranu proti přehřívání.

---

Závěr a hodnocení

Od základních desek nižší třídy se nedají čekat zázraky. PRIME Z370-P však má chipset Intel Z370, který je určený pro přetaktování, tudíž očekávám, že deska bude mít výbavu na nějaké úrovni. Existuje pět levných Z370 desek - testovaná ASUS PRIME Z370-P, MSI Z370-A PRO, GIGABYTE Z370 HD3, ASRock Z370 Pro4 a Biostar Z370GT6. Z370-P má nejhorší zpracování, VRM, síťovku, zvukovku, chlazení i výbavu. Přitom je z této pětice nejdražší. Každá z desek od konkurence má něco do sebe. MSI má velmi dobré chlazení a je vhodná pro přetaktování, GIGABYTE má kvalitní zvukovku a síťovku, ASRock lehce zaostává, ale tomu odpovídá její cena. Deska od Biostaru je z nich co se výbavy týče nejlepší. Silné VRM, dobré chlazení, debug displej, tlačítka... Akorát jí trápí nedoladěný BIOS.

---

ASUS PRIME Z370-P nenabízí žádné výhody oproti konkurenčním deskám, chlazení VRM je tragické.

---

Klady

Propracovaný BIOS
Dva M.2 sloty

Zápory

Vysoká cena vzhledem k výbavě
Pouze čtyři SATA konektory
Nejlevnější zvukový a sítový čip
Velmi špatné chlazení VRM, základní deska nemonitoruje teplotu VRM
Absence RGB konektoru
Celkové zpracování působí velmi levně

---

Poděkování
Děkuji obchodu TSBOHEMIA.cz za zapůjčení následujících produktů:
ASUS PRIME Z370-P
Intel Core i7 8700K
Intel Core i5 8600K

Děkuji společnosti FSP Group za poskytnutí zdroje Fortron HYDRO 600!



You Tube: TechAdys301

[Reklama]

[Ltb]

Publikováno
díky moc za další skvělý článek

[KllR007]

S recenziu súhlasím, na to ako že je Ztkovy chipset high-end Tak tu máme dosky ktoré boli zjavne návrhom určené pre Hxx/Bxx chipset. A potom ešte samotný Asus prípade s tým že táto doska je lowend a zákazník nemá čakať mnoho (dokonca ani BIOS nefixol LLC ako u drahších dosiek). Cena ale 140€ moc nenapoveda o lowende. Keby nebol cahsback a doska má nevyšla na 92€ (tj najlacnejšia na trhu) tak by som ju nekupoval.

V iných smeroch mi ale doska vyhovuje a keďže moc taktovat 8700K neplánujem (dal som 4.7ghz pri 1.28V - Holt zlý kúsok CPU) tak s ňou nemám problém, záruku má 3 roky keď dovtedy odíde tak RMA a keď prežije aj tak sa bude zasa robiť upgrade.

Takže aby som zhrnul moju skúsenosť - keby toto bola Bckova doska za nejakych 80€ nemá s tým nikto žiaden problém. Bohužiaľ Asus nasadil cenu ako high-end (pamätám ako som za 140€ kúpil Z97 a to bola total high-end na taktovanie) no nic okrem ceny tomu nenapoveda.

Na druhu stanu v porovnani s ASROCK PRO4 - ma podareny a prehladny UEFI (ten na asrock je teda hruza), dobru regulaciu ventilatorov, a umoznuje podvoltovanie (na ASROCKU mi nesiel dat vacsi offset ako -100, na ASUS kludne aj -300...)

A rovnako ďakujem za článok, bolo by možné odmerať teplotu VRM pri tých 1.3V ? Aby som mal +- prehľad či je to bezpečné.

[pcmaker]

U té celkové ceny nezapomeňte, že intel si vezme 50,- US$ jen za čipset a zbytek ceny musí pokrýt vše ostatní na MB. Jedná se o MB z dolního cenového konce a rozdíly v porovnání s ostatními jsou, vzhledem k celkové ceně, bezvýznamné. Co se týká absence měření teplot VRM, tak výrobce vychází při návrhu z deklarovaných parametrů výrobce polovodičů a je pro něj mnohem jednodušší použít, místo měření teploty, měření a omezení proudu tranzistory, jejichž pracovní teplota je až do 150°C. Omezení proudu znamená snížení teplot. Jen bych upozornil, že v případě této platformy neplatí to, že každá MB s tímto čipsetem je určena k přetaktování. Jsou tu i ořezané MB s těmito čipsety jednoduše proto, že žádné jiné nemají běžní uživatelé zatím k dispozici.

[Adys301]

Porovnání bezvýznamné není. MSI Z370-A PRO je o 600 Kč levnější, je ve všech ochledech lepší než Z370-P a má velké heatsinky. Každá levná Z370 deska od konkurence nabídne lepší vlastnosti než Z370-P. U každé Z370 desky by se mělo počítat s OC (kromě mITX a a těch absolutně nejlevnějších) a hlavně každá Z370 deska by měla mít chlazení Vcore VRM. Z370-P chladí pouze tři fáze, čtvrtá fáze bude mít vždy vysoké teploty.

Při testování jsem postupoval jako typický nezkušený uživatel, který si koupí 8600K/8700K a tuto desku. V BIOSu si následně zvolí 5 GHz OC profile. Moc rozumné to není, ale lidi to často takhle dělají. S takovým OC deska chcípne za relativně krátkou dobu. Pokud MSI dokáže vytvořit Z370 desku s opravdovým chlazením, nevidím důvod, proč se to Asusu podařit nemělo.

[KllR007]

Preto Asus dával ten cashback kde doska šla dole aj o 45€. V tomto prípade už naozaj nemá konkurenciu.
Samozrjeme pôvodných 140 je prehnaných sú lacnejšie a lepšie.

[Martab]

Ano, ale deska se má porovnávat dle toho co stojí a jakou má cenovku, né dle toho "na kolik se dá dostat, když o tom pár % uživatelů ví"... Ale Intel si za to může sám, výrobci se pak už jen snaží...

[KllR007]

Samozrejme a plne suhlasim. Neobhajujem ani ASUS ani Intel, obaja to posrali.

[dom324]

Přesně tak, kdyby Intel vydal i jiné čipsety, nemuseli by výrobci desek šetřit na každé komponentě.

[FlanK3r]

Fakt nemá ochranu VRM v nastavení BIOSu?! Je fakt, že nikdo až tak nečekal, jak bude 8700K náročný na VRM (prostě po OC skutečně papá a hřeje)

[KllR007]

V biose ale tuším taká položka je. Či ale funguje ťažko povedať.
Podľa tohoto by ale fungovať mala https://youtu.be/xbLeuxIzxcA
