Ahoj, prosím Vás, chci přehrávat staré VHSky přes televizní kartu, která má na vstupu tento 8 PIN konektor. Chtěl bych si tedy vyrobit redukci z tohoto konektoru na klasické cinche. Na internetu je spoustu návodů jak tento konektor zapojit, jenže někde jsou vyvedeny klasické 3 cinche (žlutý, červený, bílý) a někde komponenta (červený, zelený, modrý,..). Podle jakého zapojení bych se měl řídit? Nebo konektor opravdu umí obojí? Mám DVD přehrávač, do kterého lze zapojit video a tedy bych mohl použít i vstupy RGB. Byl by obraz kvalitnější než přes klasické 3 AV cinche?


Já jsem já a ty jseš ty.
"Milan Hvězda"

Reklama
petr22
Guru Level 14.5
Guru Level 14.5
Příspěvky: 36486
Registrován: únor 12
Pohlaví: Muž

Re: 8 PIN konektor

Příspěvekod petr22 » 25 bře 2018 23:27

Jak vypada "tento 8 pin konektor" ?

Jakekoliv zarizeni ktere jsem kdy videl na analogove video ma budto kompozitni
video nebo S-video, pricemz ani jedno nema 8 pinu.

Klasicke cinche - zluty, bily a cerveny - jsou kompozit video a stereo audio.

S RGB je sice lepsi obraz, ale zarizeni musi na vstupu podporovat RGB video.

Uživatelský avatar
kropovez
Level 4
Level 4
Příspěvky: 1499
Registrován: prosinec 10
Pohlaví: Muž

Re: 8 PIN konektor

Příspěvekod kropovez » 25 bře 2018 23:35

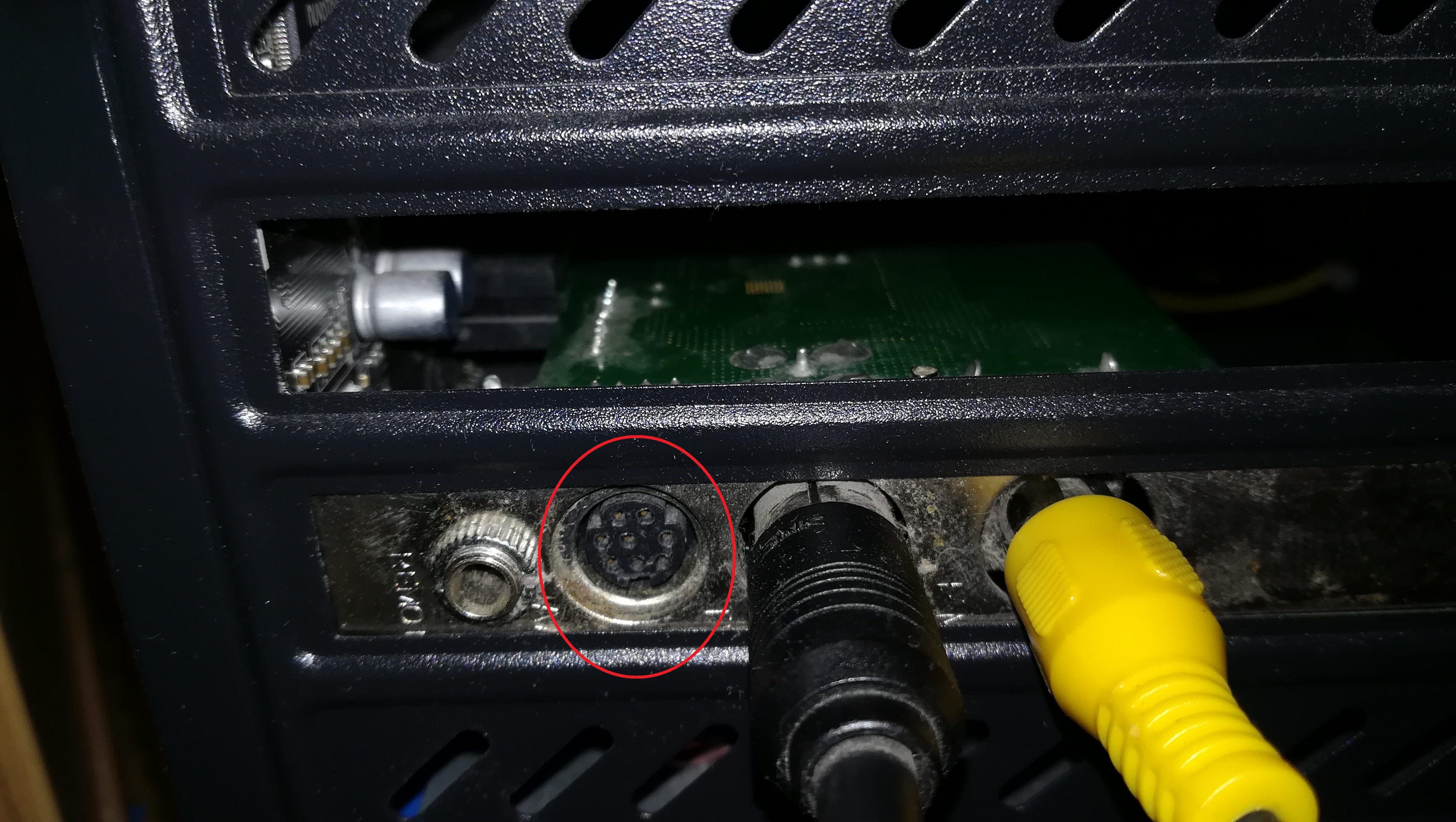

Konektor vypadá takto

Dodatečně přidáno po 5 minutách 30 vteřinách:
Na internetu bývá nazýván jako MiniDIN 8
Nemáte oprávnění prohlížet přiložené soubory.
Já jsem já a ty jseš ty.
"Milan Hvězda"

petr22
Guru Level 14.5
Guru Level 14.5
Příspěvky: 36486
Registrován: únor 12
Pohlaví: Muž

Re: 8 PIN konektor

Příspěvekod petr22 » 25 bře 2018 23:42

V tom kompozitnim video vstupu vpravo je zapojene co ?

Do toho MiniDIN 8 urcite prijde nejaky kabel co dodaval vyrobce ke karte a bude
mit zdrizene S-Video, kompozit video a stereo audio.

Uživatelský avatar
kropovez
Level 4
Level 4
Příspěvky: 1499
Registrován: prosinec 10
Pohlaví: Muž

Re: 8 PIN konektor

Příspěvekod kropovez » 25 bře 2018 23:46

Tam je zapojena anténa na rádio. Karta už je bohužel asi z třetí ruky a tak dodávaný kabel již nemám a chtěl bych si ho vyrobit.
Já jsem já a ty jseš ty.
"Milan Hvězda"

Uživatelský avatar
kropovez
Level 4
Level 4
Příspěvky: 1499
Registrován: prosinec 10
Pohlaví: Muž

Re: 8 PIN konektor

Příspěvekod kropovez » 26 bře 2018 22:30

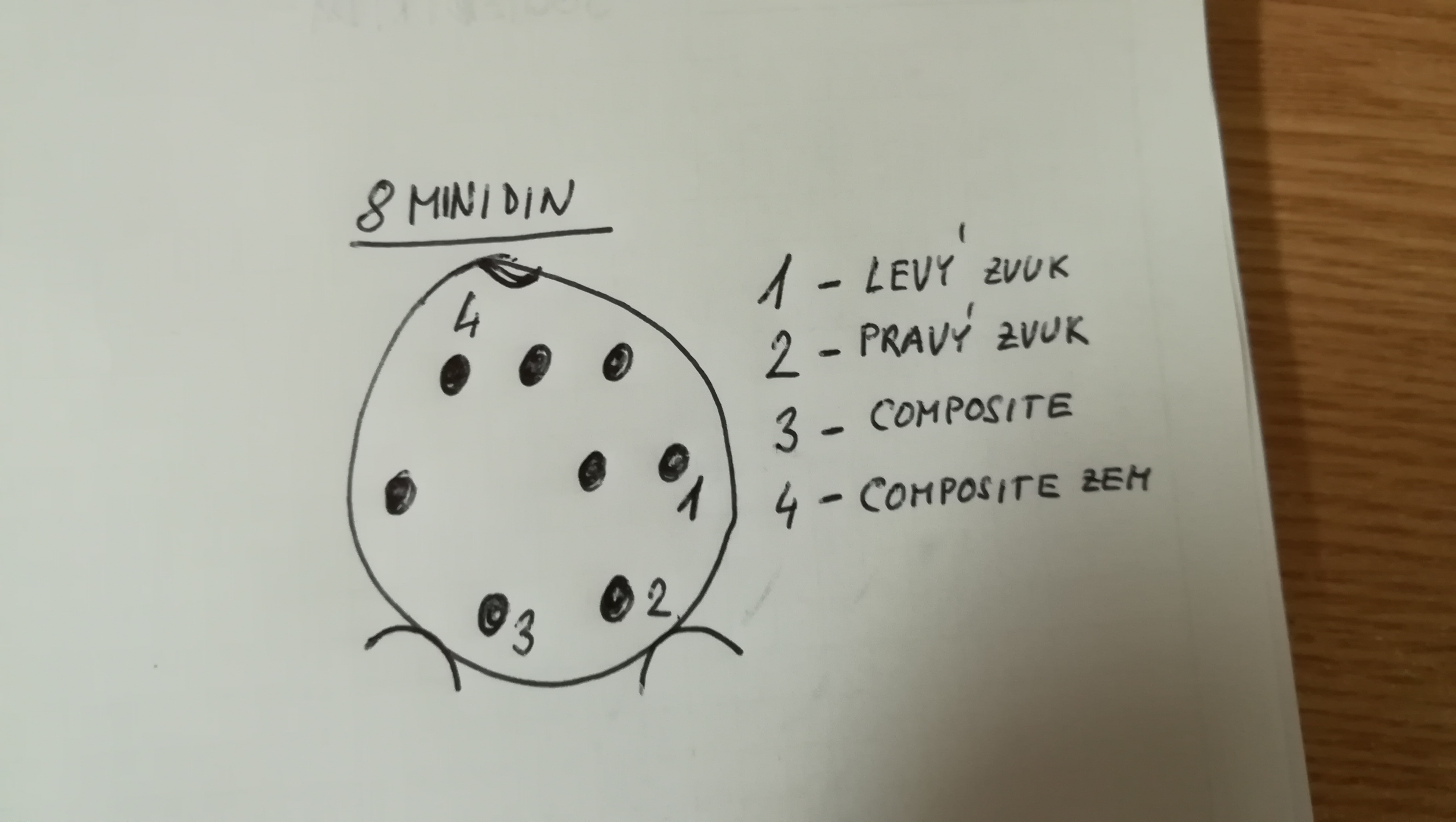

Tak jsem na to nakonec přišel a udělal si svůj kabel. Posílám fotku jak jsem to zapojil. Krom země composite, jsem zem levého a pravého kanálu nemusel vůbec zapojovat. Nejspíš to způsobuje to, že počítač i video jsou zapojeny v jedné zásuvce.
Nemáte oprávnění prohlížet přiložené soubory.
