Recenze MSI X299 GAMING PRO CARBON AC

Příspěvekod Adys301 » 16 čer 2018 00:01

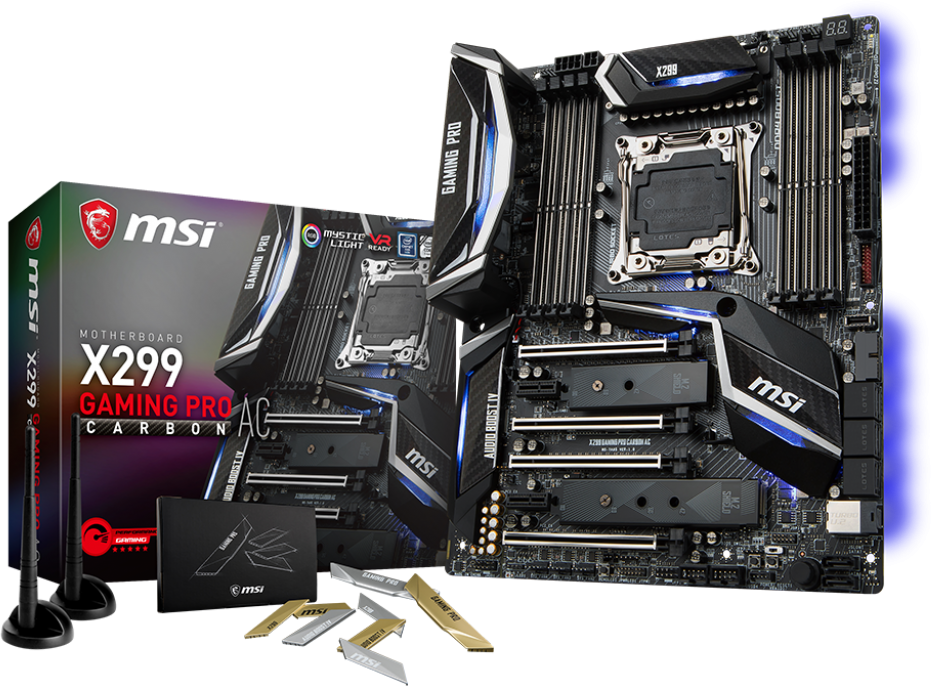

MSI X299 GAMING PRO CARBON AC
Obrázek

HEDT platforma X299 přinesla oproti předchozí generaci významné zvýšení počtu jader. Desetijádrovou i7 6950X nahradila i9 7980XE s 18 jádry. Přesto se procesory Skylake-X nedočkaly stejné obliby jako Broadwell-E. Šestnáctijádrový AMD Ryzen 1950X dominuje HEDT segment díky obrovskému výkonu ve vícevláknových aplikacích a relativně nízké ceně. TR 1950X stál $999, i9 7960X $1699. Oba procesory mají 16 jader a podobné frekvence. i9 se dá podstatně lépe přetaktovat, spotřeba procesoru se však dokáže vyšplhat na extrémní hodnoty. Právě spotřeba je jedním z problémů platformy X299. Základní desky potřebují velmi silné napájení a chlazení. Jak si poradí X299 Gaming Pro Carbon AC od MSI v testech? Čtěte dál...

Specifikace a obsah balení

Patice: LGA 2066
Podpora CPU: Intel Core Extreme 7. generace Skylake-X a Kaby Lake-X
Podpora pamětí: DDR4, až 64 GB při 3600 MHz
Chipset: AMD X470
Sloty: 4x PCI-E 3.0 x16 (x16, x4, x16, x8), 2x PCI-E 3.0 x1
Konektory pro uložiště: 8x SATA 3, 2x M.2, 1x U.2
Zvukový čip: Realtek ALC 1220A
Síťový čip: Intel I219-V
SLI: Ano, Three-way
CFX: Ano, Four-way
Speciální vlastnosti: RGB, debug displej, dual BIOS, WiFI, Bluetooth, tlačítka, vyměnitelné kryty

K základní desce desce dostanete čtyři černé SATA kabely, HB SLI můstek, RGB rozdvojku, odznak MSI Gaming, nálepky na kabely, termistor, vyměnitelné kryty, antény, manuály a CD s ovladači.

Rozbor základní desky

Obrázek

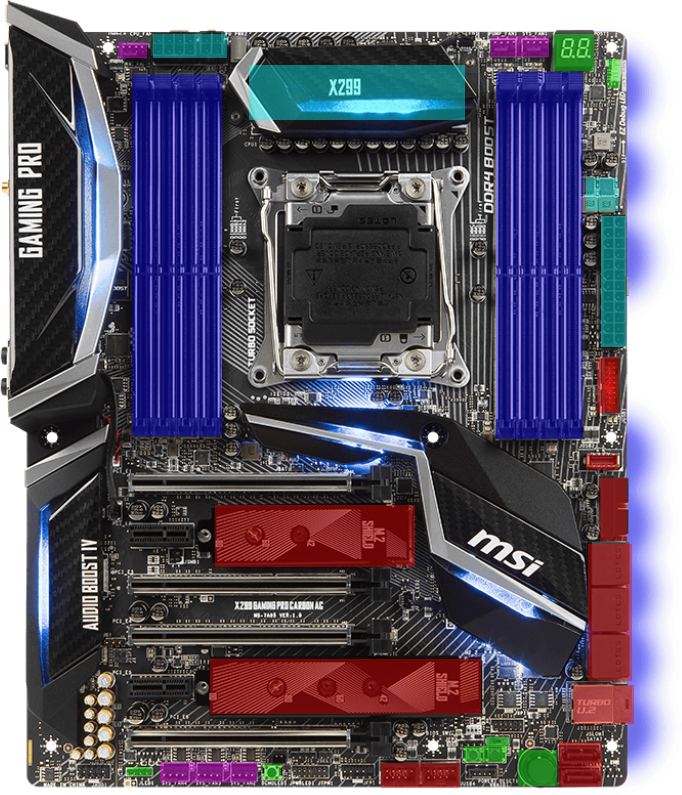

8x SATA 3, 2x USB 3.0, 2x USB 2.0, 1x M.2 M.2 2280, 1x M.2 2210. USB-C, U.2
8x DIMM DDR4, až 4133 MHz, maximální kapacita 128 GB
4x PCI-E x16 3.0 (x16/x4/x16/x8), 2x PCI-E x1 3.0
1x EPS, 1x P4, ATX 24pin, 10 fází pro CPU, 1 fáze pro SA, 2 fáze pro RAM
2x CPU fan, 1x PUMP fan, 4x SYS fan
RGB konektory, přepínač BIOSů, debug displej, debug LED, OC přepínač, přepínač RGB

Obrázek

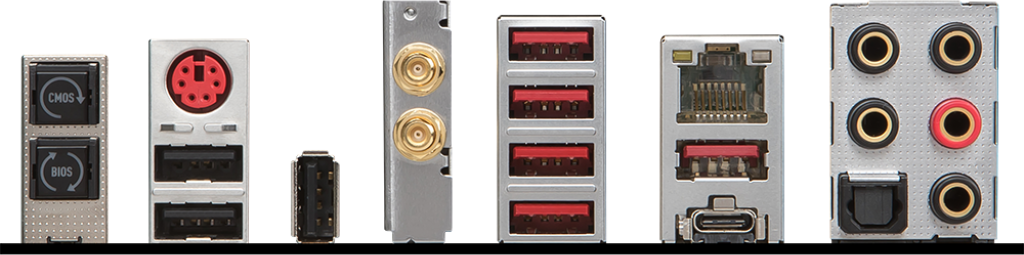

Clear CMOS tlačítko, BIOS Flashback
PS/2, 2x USB 2.0
USB 2.0 pro BIOS Flasback
WiFi antény
4x USB 3.1 Gen1
LAN 1x USB 3.1 Gen2 typ A, 1x USB 3.1 Gen2 typ C
Audio

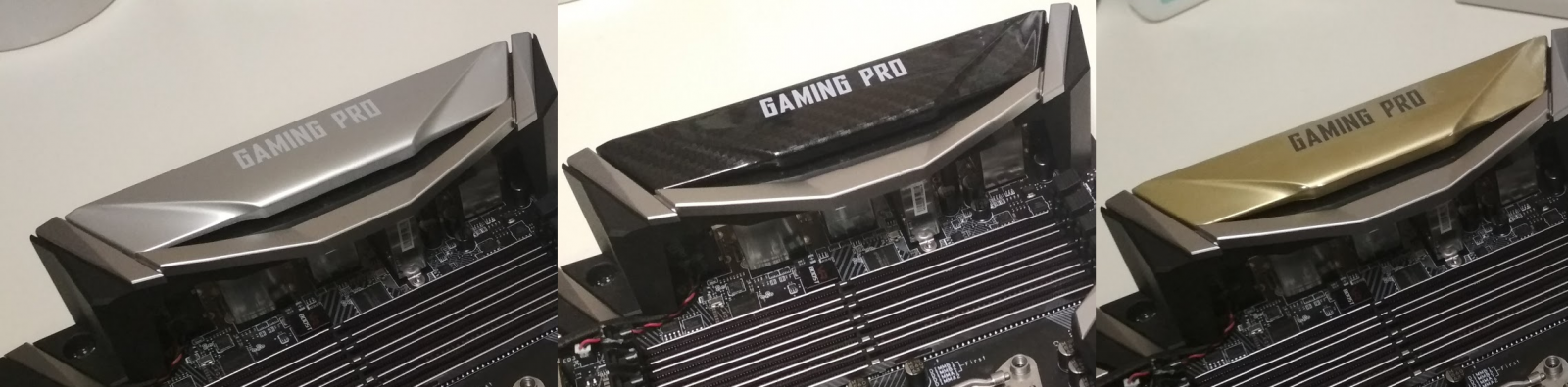

Základní deska má černé PCB. Na desce je několik RGB prvků: na IO krytu, chladiči VRM, chladiči chipsetu, pod paticí procesru a poblíž komponent pro zvuk. Na straně blíže k ATX konektoru je pruh RGB LED po celé délce desky. Plastové kryty s nápisy "MSI", "Gaming Pro", "X299" a "Audio Boost IV" jsou vyměnitelné. K desce dostanete zlaté a stříbrné verze.

Obrázek

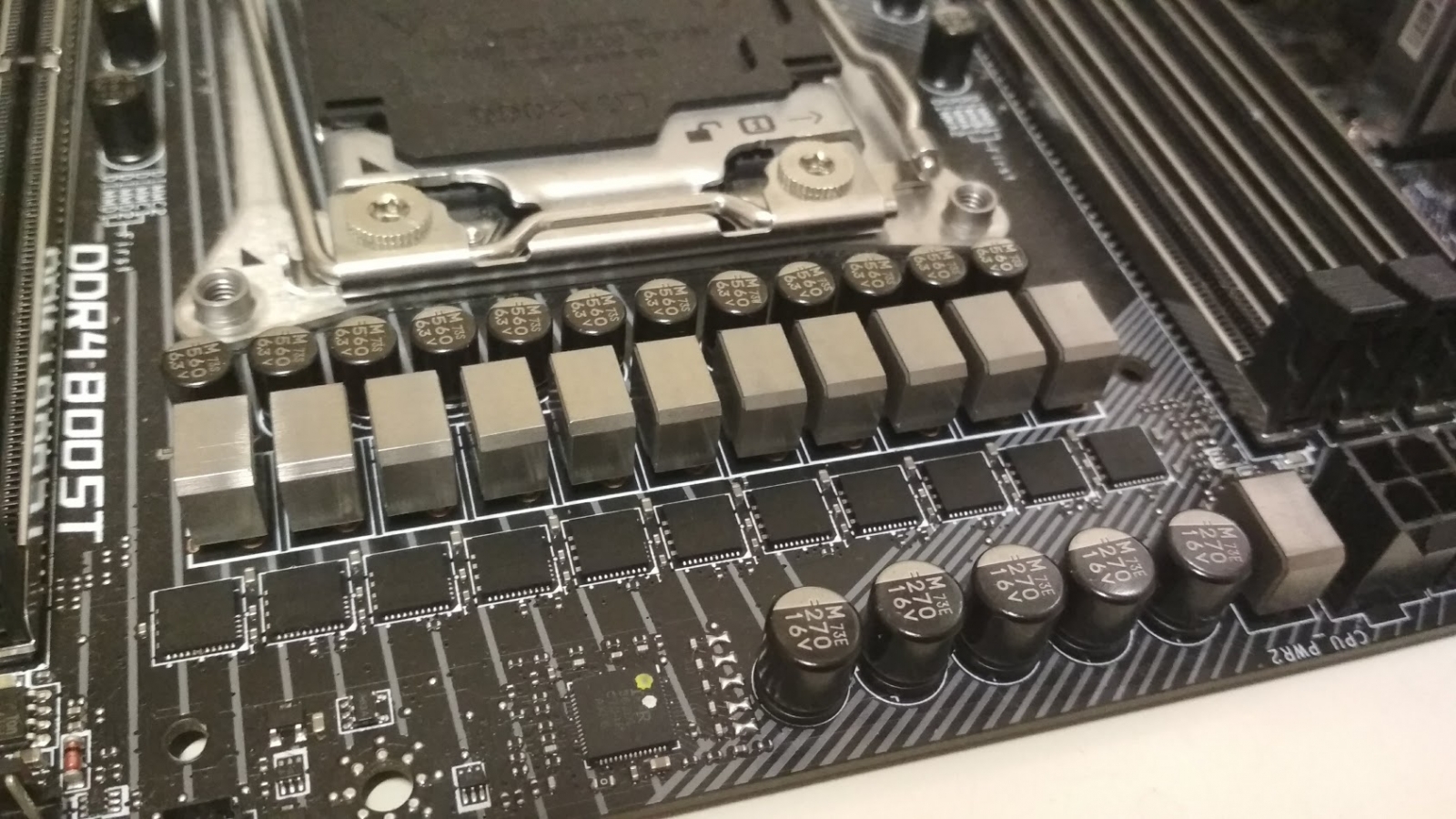

VRM má celkem 11 fází - 10 pro CPU, jednu pro System Agent. Kontrolér napětí je IR35201, high side i low side a driver integruje 10 čipů IR3555. Kontrolér podporuje až 8 fází, běží tedy v módu pro 5 fází, které jsou zdvojené pomocí IR3599.

Datasheety:

Voltage controller: http://www.irf.com/product-info/datashe ... r35201.pdf
Power stage: https://www.infineon.com/dgdl/pb-ir3555 ... 7fd3ac28d3
PWM doubler: https://www.infineon.com/dgdl/ir3599.pd ... cdb56a176f

Obrázek

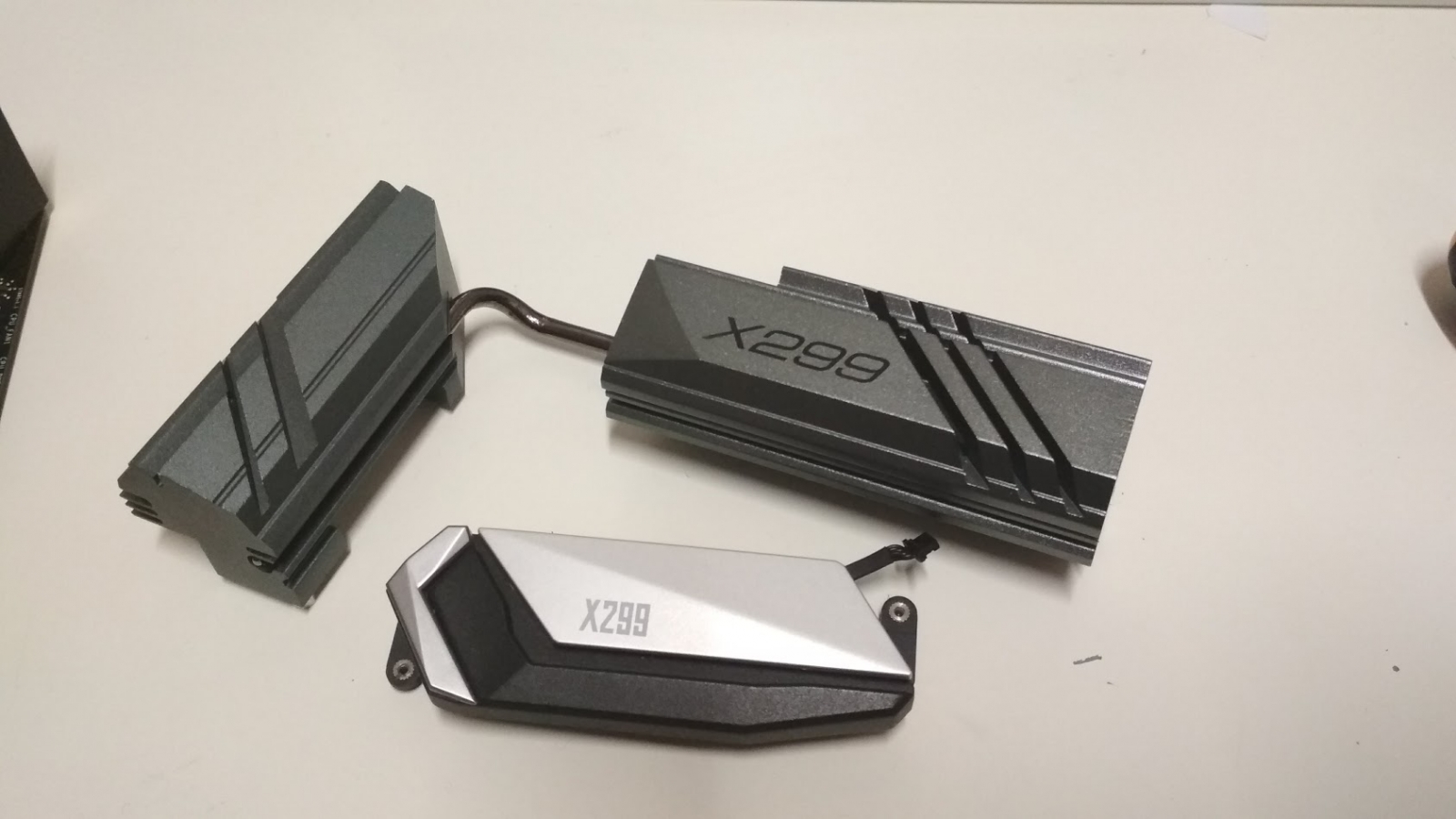

MSI nezvolilo adekvátní chlazení. Procesory Skylake-X mají po přetaktování vysokou spotřebu, takže VRM také produkuje spoustu tepla. Ten malý kousek hliníku nemá šanci uchladit přetaktovaný procesor s více než 10 jádry. Chladič na levnější X299 Extreme4 od ASRocku je mnohem větší. Zde je porovnání:

Obrázek

Přetaktování a provozní vlastnosti

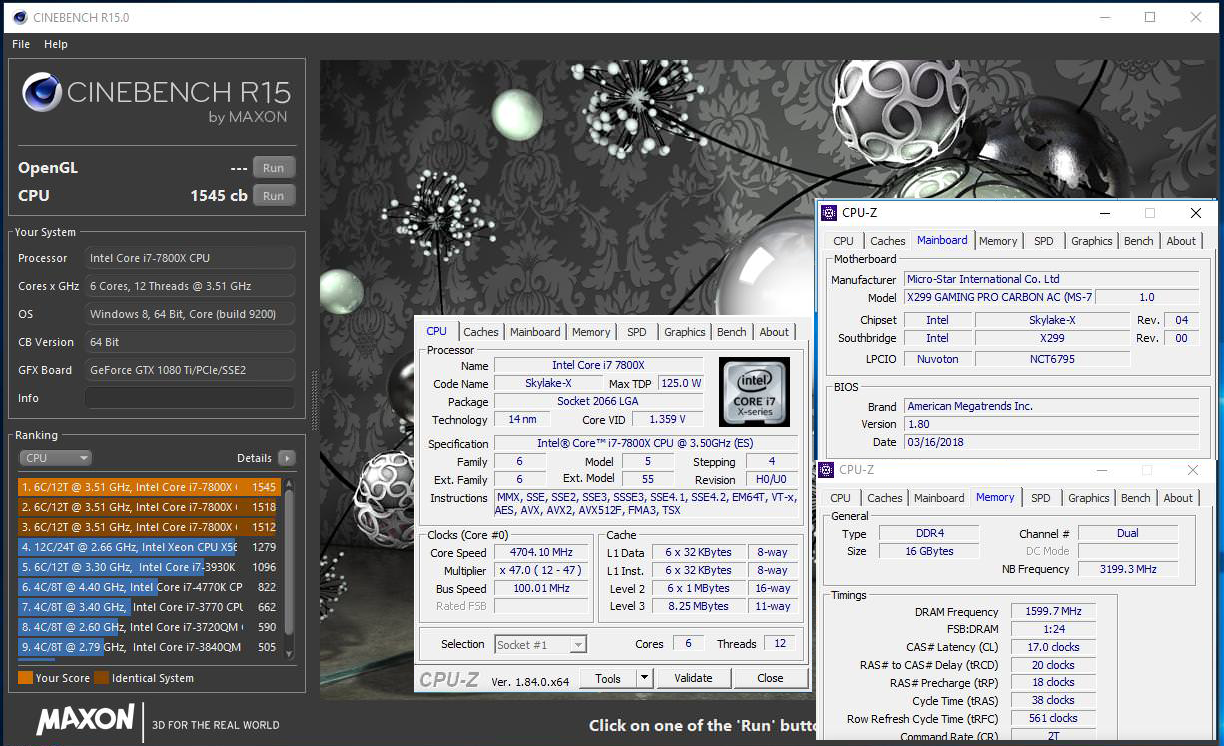

MSI mi k základní desce půjčilo i7 7800X, což je nejlevnější Skylake-X procesor se šesti jádry. Ten se mi podařilo přetaktovat až na 4,7 GHz při napětí 1,36 V. Teplota VRM nepřekročila 76°C. To je sice velmi dobrá teplota, platforma Skylake-X však nabízí procesory, které mají až 18 jader. VRM této základní desky je velmi silné. Je dokonce silnější, než např. na ASUS ROG Zenith Extreme, nejlepší základní desce pro AMD Ryzen Threadripper. Bez adekvátního chlazení se však bude přehřívat s přetaktovanými procesory, které mají 12 jader a více.

Obrázek


Závěr a hodnocení

MSI X299 Gaming Pro Carbon AC vypadá skvěle. Má spoustu RGB a originální vyměnitelné kryty. Nejedná se však o levný produkt - stojí přibližně 8000 Kč. Očekával jsem tedy, že bude mít i odpovídající výbavu, především v oblasti chlazení, protože právě tam hodně X299 desek selhává. Přetaktovaná 7800X se šesti jádry pro tuto desku nepředstavoval žádný problém. Co ale 12 jádrové modely? Bez přetaktování si s nimi deska poradí. Při OC na 4,5 GHz se však začne přehřívat. Tímto problémem však netrpí pouze desky od MSI, Stejné problémy mají základní desky od všech výrobců na této platformě a problémy opravily až nové revize nebo nové modely.

ObrázekObrázekObrázekObrázek
MSI X299 GAMING PRO CARBON AC vypadá skvěle, má však problémy s přehříváním po přetaktování.


Klady

Spousta RGB
Vyměnitelné kryty
Spousta konektorů
Kvalitní zvukový i síťový čip
WiFi a Bluetooth
Propracovaný BIOS

Zápory

VRM se po přetaktování dražších procesorů přehřívá




Děkuji společnosti MSI za zapůjčení základní desky MSI X299 GAMING PRO CARBON AC!
