S novým rokem Intel představil sérii nových procesorů a Asus společně s dalšími výrobci představili nové desky. U Asusu se opět jedná o série Prime, TUF, ROG Strix,Pro Art a ROG. Dostal jsem možnost si vyzkoušet hned nejvyšší chipset pro tyto procesory a tím je Z690. Intel dále nabízí chipsety H670, B660, H610, W680 a Q670.
Intel s chipsetem Z690 nabízí použití jak starých dobrých DDR4 pamětí, tak nových DDR5 pamětí, které nabízejí vyšší přenosové rychlosti, nižší spotřebu vyšší kapacitu jednotlivých modulů a to od 8GB do 128GB na jednom modulu (bavíme se o běžných desktopových modulech). Tyto specifikace se zvyšují u každé generace operačních pamětí. DDR5 paměti přinesly i několik novinek jedna z nich je On- die ECC, což je ochrana pamětí před jednobitovými chybami. Druhá velká je přesun napájecí části z desky přímo na operační paměť.
V době psaní recenze stály desky s podporou DDR4 i DDR5 stejně ačkoliv výrobci základních desek ušetřili u DDR5 desek za napájení, které jak jsem již zmínil je u DDR5 přesunuto na operační paměť. Desky s chipsetem Z690 je možné zakoupit již od 4500 Kč až po několika násobky této ceny. Desku, kterou zde recenzuji je ze série Prime, která je ze sérií Asusu ta nejlevnější, přesto Vám předvedu, že je velmi dobře vybavená.

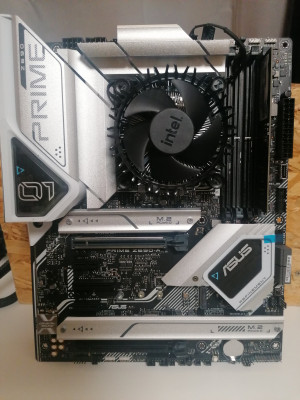

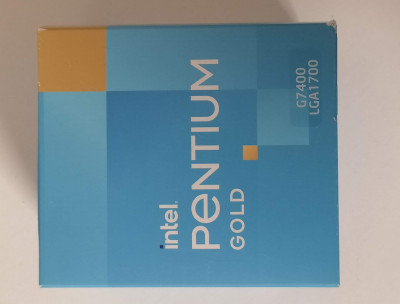

Základní desku Asus Prime Z690-A jsem testoval na Windows 11, jako procesor posloužil Intel Pentium G7400 společně s boxovaným chladičem, zdroj Asus TUF Gaming 750B, grafická karta dnes již relativně stará AMD RX 470 4GB v provedení od XFX. Paměti byli použity následující:Hyper X Beast 8GB 5200MHz CL40, Hyper X Beast 8GB 5600MHz CL40, Crucial 16GB 4800MHz CL40, ADATA Premier 8GB 4800MHz CL40 a Patriot Signature Line 8GB 4800MHz CL40,
Srovnávací sestava s DDR4 byla stejná pouze jsem použil deska Asus ROG Strix Z690-A Gaming Wifi D4 společně s G.Skill Ripjaws V 3600MHz CL17 (Samsung B-Die).

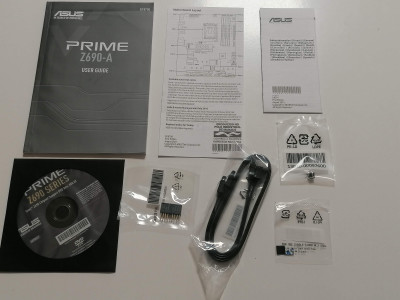

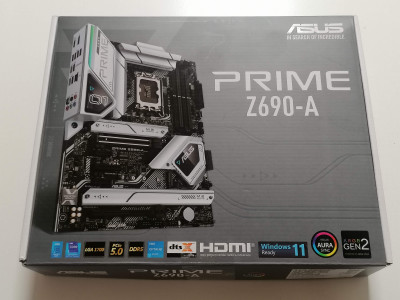

Po rozbalení desky z krabice jsem byl nadšen. Deska vypadá naprosto nádherně a jedná se o jednu z nejhezčích desek, které mi za posledních pár let prošli rukama. Kombinace bílé a hliníku se Asusu velmi povedl, decentní RGB, které není přeplácané na černém “pécébéčku”. Kromě desky samotné na dně krabice, najdeme ještě optický disk na kterém jsou uložené drivery, manuály, prohlášení o shodě, 2x SATA kabel na připojení disku (1x rovný,1x rohový), 2x podložka pro jednostranné M.2 disky,Q konektor pro přední panel a “Q-Latch” což je v podstatě náhrada za M.2 šroubek.

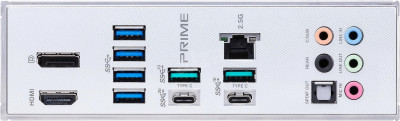

Přejděme k IO shieldu na něm můžeme nalézt 1x HDMI a 1x Display Port pro integrovanou grafiku (pokud ji v procesoru máte) dále 4x USB 3.2 generace 1 (typ A), 2x USB 3.2 generace 2 (typ A), 2x USB 3.2 (typ C) jenž jeden je obyčejný Gen 2(10Gb za sekundu) a druhý je 2x Gen s až dvojnásobnou přenosovou rychlostí. Pro připojení k síti je zde RJ45 konektor, který zvládá rychlosti 2,5 Gbps a to díky kontroléru Intel I225-V, která je vůči Realteku lepší variantou. Co se týče zvuku, o ten se na desce stará kontrolér Realtek S1220A, který dnes už není to nejlepší co se dá sehnat, jelikož Realtek již prodává ALC4082 do těch nejlepších a nejdražších základních desek. Realtek S1220A je postavený na kodeku ALC1220 a vylepšený o drobné úpravy výhradně pro Asus.

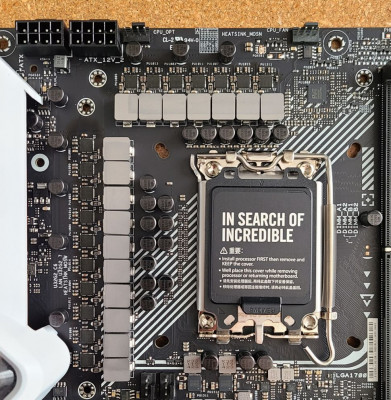

K napájení procesoru jsou na desce Asus Prime Z690-A dva ATX 12V 8 pin konektory, které nebudou mít žádný problém s napájením i extrémně přetaktované i9 12900KS. Totéž lze říci i o napájecích fázích, kterých 16 pro procesor a 1 fázi pro integrovanou grafickou kartu na procesoru. Všechny fáze mají regulátory napětí typu DrMos (60A), které integrují low side i high side mosfety do jednoho čipu.

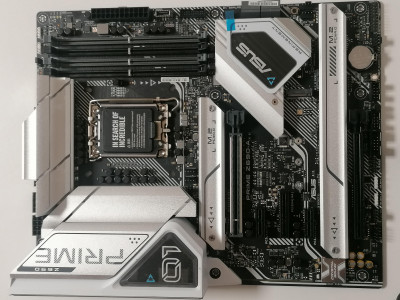

Na desce je 5 PCIe slotů. Vrchní vyztužený (Safe slot) je dokonce typu PCIe 5.0 v délce x16 primárně určený pro herní grafické karty. Zbylé PCIe sloty jsou generace PCIe 3.0 a délkově (shora dolů) x1 ,x4 ,x1 a x16 s tím že poslední zmíněný má zapojené PCIe linky pouze jako x4.
Pro připojení rychlých M.2 disků jsou zde 4 sloty 3x o maximální délce 80mm a 1x s maximální délkou 110mm. V případě osazení slotu pod chipsetem M.2 diskem přestanou fungovat SATA disky z důvodu nedostatečného počtu PCIe linek. Na třech pozicích M.2 disků ze čtyř najdeme i chladiče M.2 disků, které jsou velké, ale nemají žádné žebrování, aby efektivněji odváděly teplo z chladiče a disku.
RGB na desce můžeme nalézt pouze mezi chladičem napájecí kaskády a IO shieldem. Pokud bychom chtěli další RGB na desce, je jeden 12V RGB header a tři 5V ARGB headery 2.generace. Na desce nalezneme dále Q-LED indikátory pro diagnostiku problému při spuštění. Podle barvy dokážeme zjistit, zda je problém v procesoru, pamětích, grafické kartě nebo v bootovacím zařízení.
Pozic pro připojení ventilátorů má základní deska celkem 8. Dva z nich pro procesor (CPU_FAN,CPU OPT),1x AIO pumpu ,1x pro vodní pumpu. Rozdíl mezi nimi je v proudu AIO konektorem může procházet proud maximálně 1A, za to konektorem pro vodní pumpu (WATER PUMP+) konektorem 3A. Zbývající 4 konektory jsou proventilátory (CHA_FAN).
Všechny konektory na desce jsou PWM a tak umožňují plynulou regulaci otáček.

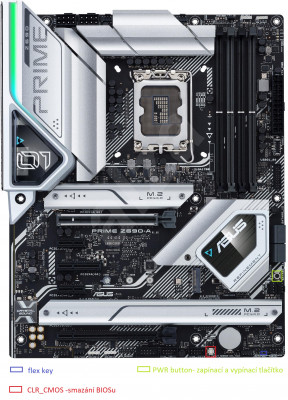

Velice u Asusu oceňuji tlačítka na desce, která jsou velmi nápomocná, zejména v ulehčování práce. Jedná se o power button (zapínací a vypínací tlačítko) a CLR CMOS pro vymazání uložených údajů v BIOSu.
Další zajímavostí bych zmínil zejména resetovací piny pro přední panel fungují jako flex key. V BIOSu je tak možné místo běžného resetu zaměnit za jinou funkci a to vypnutí a nebo zapnutí LED, klasický reset nebo Direct key, který najede do BIOSu a nechá předešlá nastavení. Direct key je především skvělá featura pro overclockery.

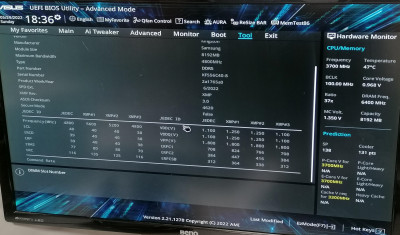

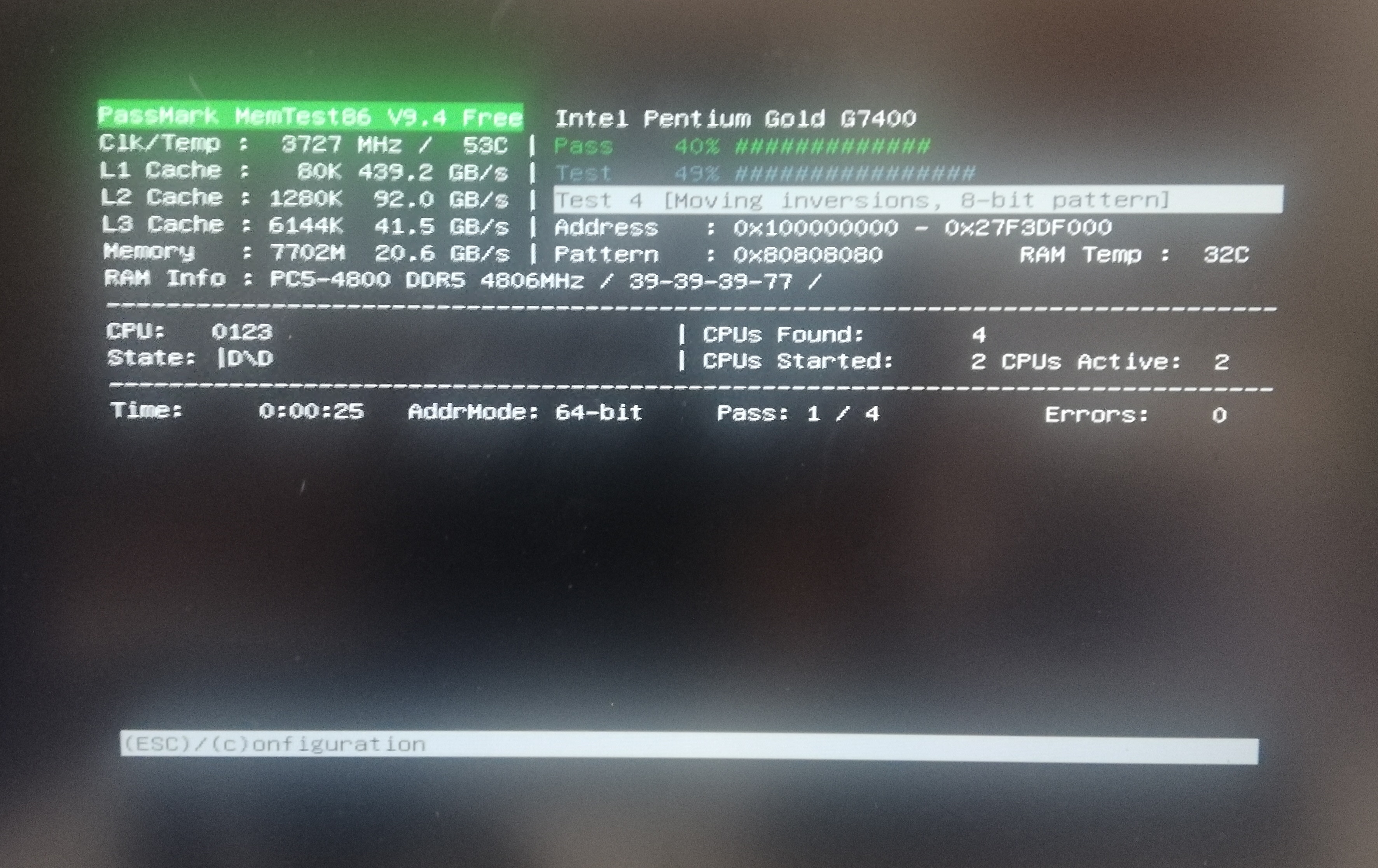

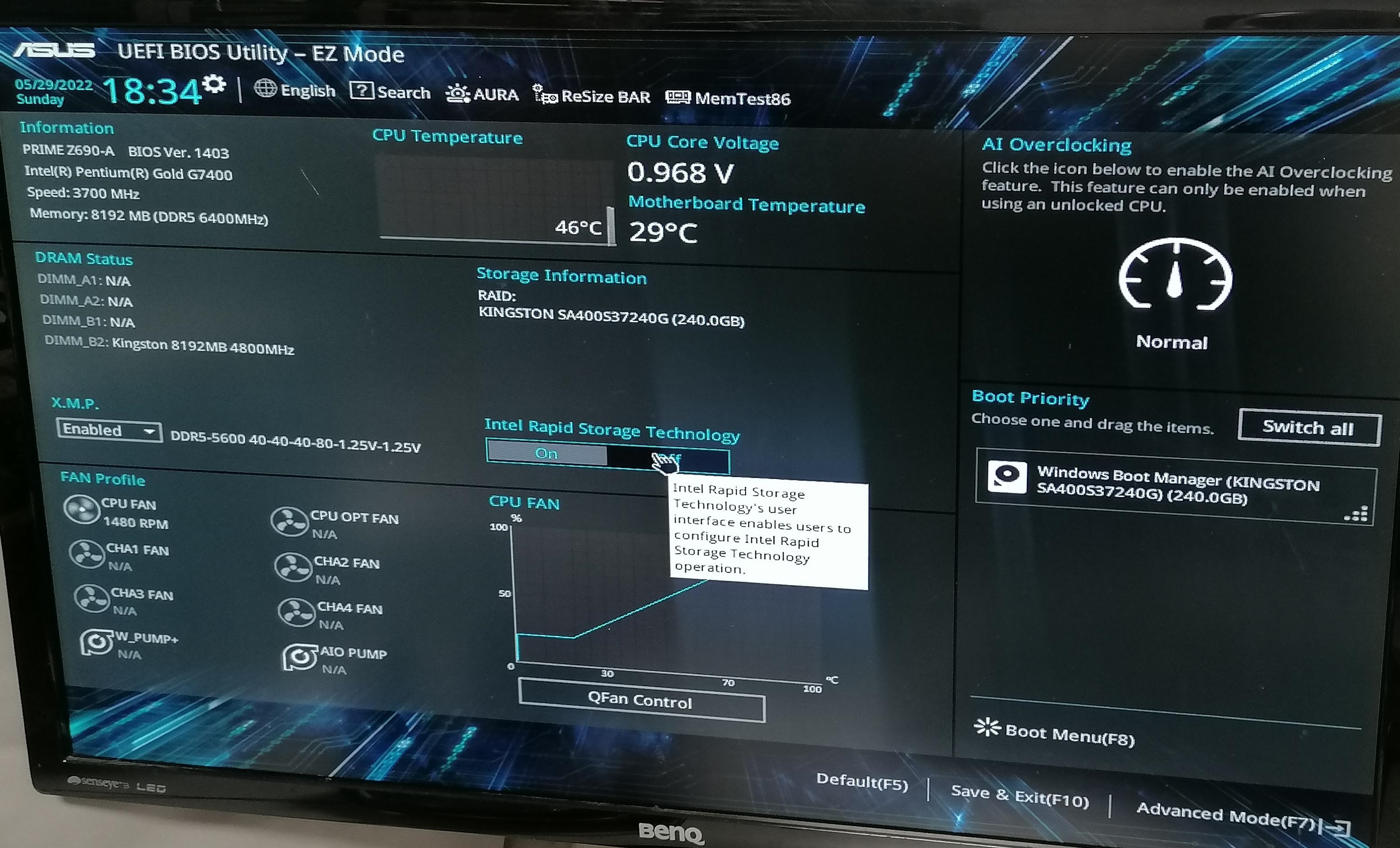

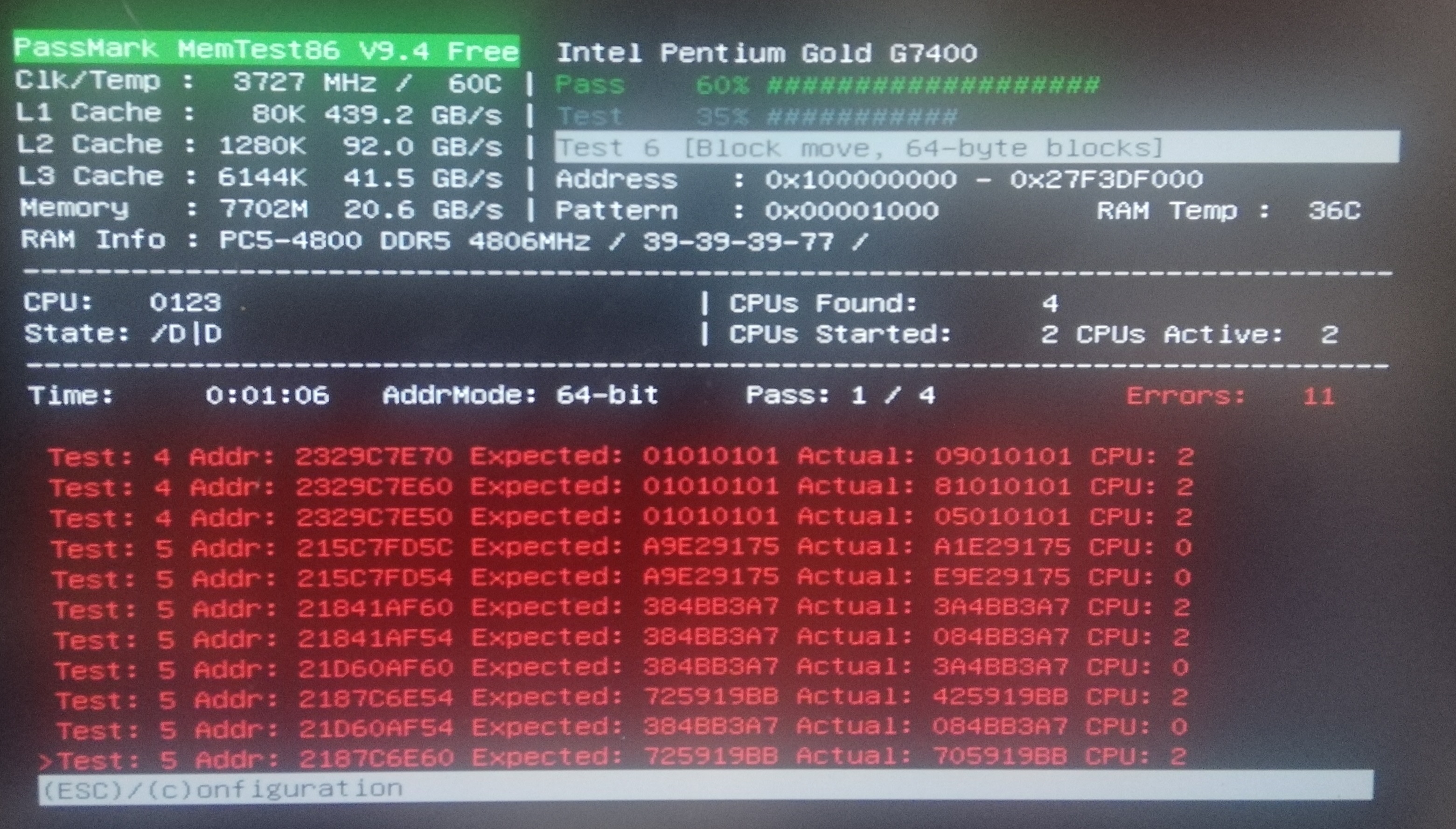

Do BIOSu se u Asus desek dostaneme tlačítkem DEL při startu počítače. Mám-li psát pouze o změnách oproti předchozím generacím, tak Prime Z690-A má součástí BIOSu nově MemTest86 na testování operačních pamětí. Jedinou chybu, kterou u MemTestu vidím je, že neukazuje aktuální frekvenci a časování pamětí, namísto toho ukazuje defaultní JEDEC profil (4800MHz CL40) i přesto, že takto operační paměti nastavené nejsou.

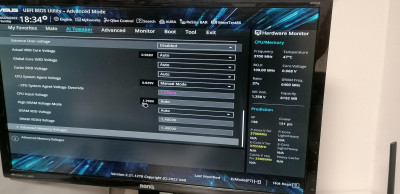

Další změnou v BIOSu je, že pokud hledáte DRAM voltage pro nastavení napětí operačních pamětí budete jej hledat marně. Nově naleznete VDD voltage a VDDQ voltage, které u DDR5 pamětí nahrazují právě DRAM voltage. DDR5 paměti, jak jsem již na začátku zmiňoval na sobě, nesou vlastní napěťový kontrolér (PMIC). Ten je u většiny operačních pamětí uzamčen, a tak je možné pohybovat s voltáží operačních pamětí do maximálně 1.435V. Asus umožňuje tento napěťový kontrolér v BIOSu odemknout pomocí kolonky “High DRAM Voltage Mode” a po odemčení je tak možné nastavit voltáž až na 2,07V.
Přetaktování procesoru je možné pouze u Káčkových procesorů 12. generace. Deska nemá vlastní BCLK čip, tím pádem přetaktování non-K procesorů není možné. U těchto “káčkových” procesorů je možné taktovat jak velká P (power) jádra tak i malá E (efficient) jádra.
Přetaktování DDR5 pamětí bylo to, na co jsem se já nejvíce těšil a je to něco co bude pro spoustu z Vás nové. Z tohoto důvodu jsem se rozhodnul věnovat této části nejvíce času recenze. DDR5 čipy dělají zatím pouze jen 3 výrobci a to Micron, Samsung a Hynix.
Micron: Micron paměti se nacházejí většinou na pamětech co mají 4800MHz-5200MHz, ale není to vždy pravidlem. Jako referenční Micron paměti zde uvedu Kingston Hyper Beast 4800MHz CL38, 5200MHz CL40, ADATA Premier 4800 CL40, Crucial 4800MHz CL40. Testoval jsem pouze 8GB a 16GB varianty. U variant s vyšší kapacitou to může být jinak. Micron je za mě, co se týče OC potenciálu, ta nejhorší varianta. Pokud budete mít štěstí, přiblížíte se k 6000MHz s tragickým časováním. Spíše budete končit už u 5600 MHz až 5800 MHz.

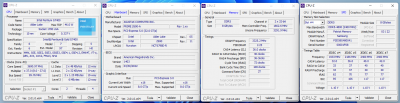

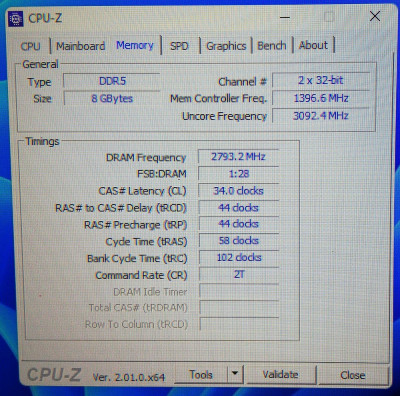

Testovanou paměť s Micron čipy (průměrný kus) Kingston Hyper Beast 5200MHz CL40 1.25V jsem nastavil s 1.435V na 5600MHz CL34-44-44-58-102 2T. Boot na 5800MHz se povedl ale ke stabilitě měl daleko. Micron paměti poznáte podle toho, že budou mít velmi špatný poměr časování s voltáží a nedosahují vysokých taktů.

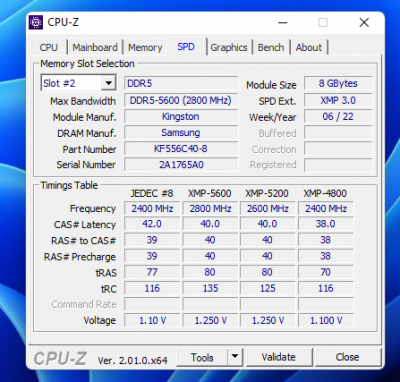

Samsung paměti je možné najít jak na levných, tak i na drahých (některé G.skill kity) pamětech. Já zkoušel tyto: Kingston Hyper Beast 5600MHz CL40, Kingston Hyper Beast 6000MHz CL40 a Patriot 4800MHz CL40 Signature Line. Se Samsungy jsem dosahoval 6400-6666MHz stabilně s nízkým časování (CL36-36-36-76-112 2T @1,5V).

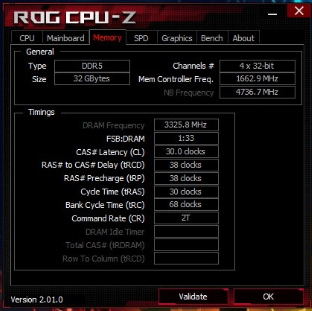

SK Hynix: Tyto čipy se mi nepovedlo najít na žádném českém eshopu v cenové relaci do 4000 Kč. Obecně SK Hynix čipy dokáží pracovat na velmi vysokých frekvencích s nízkou CAS Latency (tCL). Zhruba takto nějak vypadají přetaktované Hynix čipy: Frekvence 6666MHz CL30-38-38-30-68 2T při 1.5V.
- 20.png (120.76 KiB) Zobrazeno 2521 x

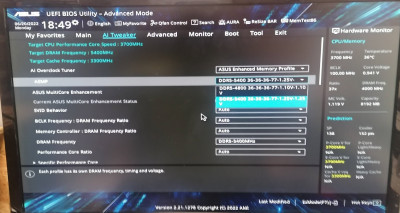

Asus Enchanced Memory Profile (AEMP) je další z novinek na Asus DDR5 deskách. AEMP je přednastavený profil operačních pamětí, který umožňuje posunout výkon operačních pamětí které nemají XMP Profil. Posun výkonu při přepnutí profilu je značný. Na manuální přetaktování nemá, ale i tak se jedná o exkluzivní počin od Asusu. Mé operační paměti byly v základu na 4800MHz a CL40-40-40. Po zapnutí se zvýšily frekvence na 5600MHz a snížilo časování na CL36-36-36. Vyzkoušel jsem stabilitu MemTestem a test proběhl bez chyb.
BIOS máme nastavený, tak jsem se hned pustil do instalace Windows. Při instalování Windows jsem narazil hned na první problém SATA SSD. Disk nebyl při instalaci Windows vidět, chyběli ovladače chipsetu.
Vzhledem k tomu, že Asus dodává ovladače na DVD a DVD mechaniku, kterou již prakticky nikdo nepoužívá, musel jsem použít Flash disk a z internetu tyto ovladače stáhnout. Před instalací Windows tak bylo nutné tyto ovladače doinstalovat.

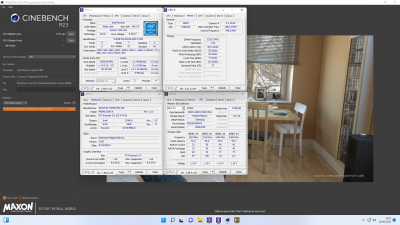

Po instalaci Windows jsem se vrhnul na testy, ačkoliv jsem si byl jist, že napájecí kaskáda s Pentiem G7400 nebude mít problém. Zapnul jsem Cinebench R23 a na něm test stability, který probíhal 30 minut.
Teploty jsem měřil pomocí kontaktního teploměru HT-9815 s termočlánkem typu K a ověřoval pomocí HWiNFO64. Teplotu na VRM jsem naměřil velmi nízkých 46°C a na chladiči 37°C. Pokojová teplota byla při měření 24°C. Dále jsem testoval výkonnostní rozdíl mezi DDR4 a DDR5. V testech měli DDR4 nižší latence naopak DDR5 měli vyšší čtení a zápis. Vyzkoušel jsem i rozdíl ve hrách a rozdíl ve výkonu byl minimální ve prospěch DDR5.
Asus Prime Z690-A je velmi dobře vyladěná mainstreamová základní deska, která nemá prvky, které by ji zbytečně cenově tlačili do vyšších cenových relací.
Důležité je, že nebylo šetřeno na důležitých prvcích. Zejména na napájecí kaskádě, zvukové kartě či na síťové kartě.
Za cenu okolo 7000 Kč včetně DPH, tak získáme základní desku, která není dokonalá. Na zadní části má jen 6 USB konektorů a Thunderbolt nemá vůbec, ale jedná se o věci které běžný uživatel stejně nevyužije.
Desku tak mohu jednoznačně doporučit všem uživatelům, kteří chtějí jak klasickou desku do sestavy střední třídy, nebo by si rádi vzhledem k tomu, že kupují Z690 čipset rádi zkusili přetaktovat svůj počítač. Prvky na desce k přetaktování jednoznačně vybízí (Clear CMOS button, Direct Key,Power SW tlačítko, Q-LED, silné VRM pro CPU). Tyto prvky mají většinou desky s cenou 10.000Kč a výše. Asusu se vše povedlo umístit do desky o dost levnější.
Za výbavu pro testování děkuji Asusu a Intelu.
