4. bitová sčítačka binárních čísel

[karlos]

Pro nějaké poblikávání by neměl být důvod, tak to bude asi opravdu jen chybou simulátoru. Až to budeš zapojovat v reálu, nezapomeň na důležitý detail. Jednotlivé ledky sedmisegmentovek je nutné připojit přes odpory.

[Reklama]

[Marwvek]

jj, odpory přidám a jaký mají přibližně být?

[karlos]

Není to o přibližné hodnotě, ale zcela konkrétní, spočítané. Odvíjí se to od konkrétních LED v sedmisegmentovce. Jde o to, jaký je na LED úbytek napětí, jaké napětí je k LED připojeno a jaký proud LED snese. Jelikož se zde zmínily veličiny proud, napětí, odpor, budeme počítat pomocí Ohmova zákona. Napětí bude 5V, úbytek napětí na LED bývá obvykle 1.6V a proud se pohybuje zpravidla od 15mA do cca 20mA. Výpočet pak bude vypadat: R=(5-1.6)/0.015 (to pro případ 15mA), tedy 226.66ohm. V řadě vybereme nejbližší vyráběnou hodnotu, tedy 270ohm.

[Marwvek]

tak dekuji az vytvorim v realu tak napisu pripadne uzavru

[karlos]

Zcela upřímně přeji hodně štěstí, bastlířů bohužel ubývá a s nimi i skutečných profesionálů v opravářských dílnách...

[Marwvek]

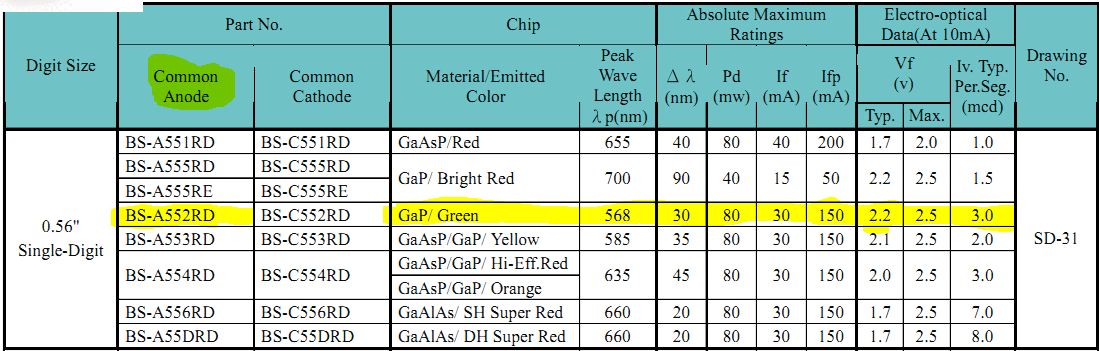

tak jsem zjistil ze jsem uplnej amater z hlavy se kouri ale nemuzu prijit na zapojeni 7mi segm... displejů... musel jsem koupit dyspleje se společnou anodou, s katodou jak jsem mel schema tak neprodavaji, obesel jsem hodne prodejen a vsude jen s anodou, proto bych potreboval pomoct se zapojenim tech displejů, posilam schema + parametry displejů

[Marwvek]

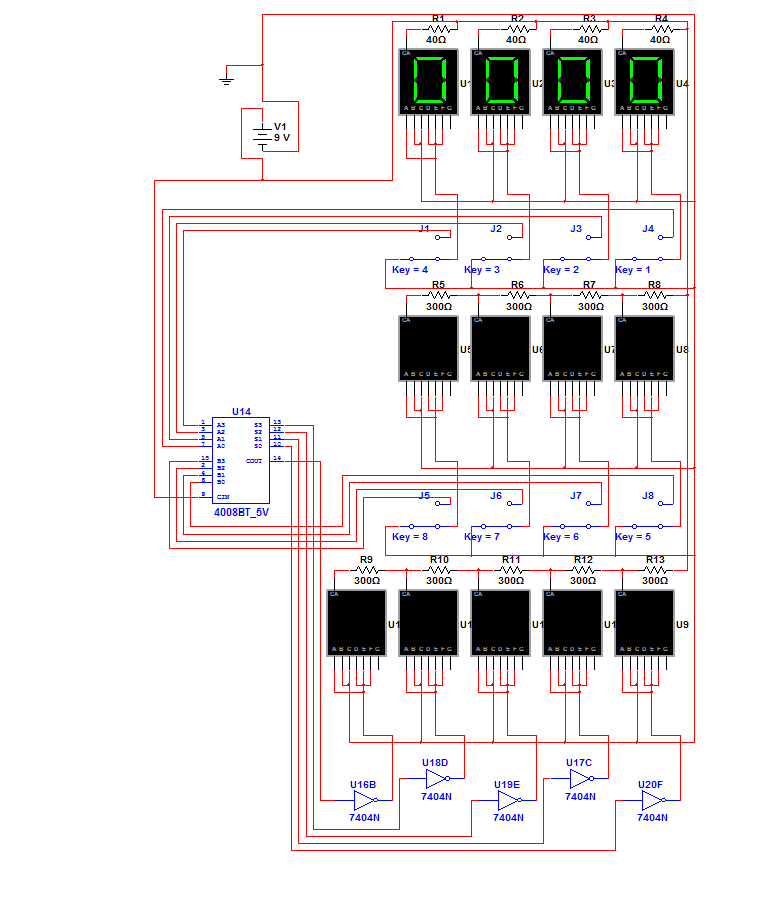

tak páni rádcové potrebuji pomoct snad jiz naposled, posilam obrazek schema vzdy jak jsou vypinace 2 pod sebou tak to je v realu jeden dvojity, v multisimu jsem ho nenasel. potreboval bych pomoct se zapojením vývodů, jen upřesňuji ze displeje se spolecnou katodou jsem nesehnal tak jsem to musel predelavat na spolecnou anodu a ted nevim jak zapojit vývody z citace, muzete mi pomoct? pripadne kdyby jste vedeli jak zapojit misto tech dvojitych vypinacu na obycejne tak by to bylo supr ale neni potreba jen ted potrebuji ty vystupy
