Hej fakt dik....

[Reklama]

[Jan Pašek]

Mno začnu te vnadit hned abych toho z domu neměl tolik najednou.
Funkce zařízení mela být čistě dekoratvní. Koupil jsem 3 větší krystaly selenu o délce cca 10cm, které jsem chtěl prosvěcovat. (ty ti pošlu též pokud bude zájem) Selen tvoří podobné útvary jako čedič jenže je poloprůsvitný.

Zařízení mělo být osazeno 4ks diod LF-5WA EMBGMBW a jednou modrou vysokosvítivou diodou. 3ks diod měli podsvěcovat krystaly čtvrtá společně s modrou měli nasvědcovat pozadí tedy bíle vymalovanou stěnu na poličce. Při testování se pohybovala délka úplného cyklu cca něco kolem 20-ti až 30-ti minut.

Jestli dobře počítám zařízení mělo být osazeno:
23* Tranzistor BC 237
1* IO NE555 CMOS
3* IO 4024

12* Kondenzátor 5 mikro
2* ---//--- 1 mikro

+ stádo odporů

Nejprve si popíšeme výstupní obvody bloku A:
Pro jednu RGB led jsou třeba 3 bloky A. Výstupní tranzistor je schválně zapojen jako emitorový sledovač aby jeho báze měla co největší vstupní odpor. Tím může být kapacita kondezátoru v bázi menší. Dioda na vstupu 1 zabraňuje zpětnému vybíjení kondenzátoru v bázi výstupního tranzistoru do IO ve stavu L (Loudýns nebo jak se to anglicky)
Druhý tranzistor bloku A spojuje mínus kondenzátoru báze se zemí (mínusem napájení).
Funkce výstupního bloku A:
Pokud je na vstupu 2 bloku A úroveň L báze tranzistoru 2 je tedy uzeměna a tranzistor uzavřen a přivedeme li na vstup 1 bloku A úroveň H tedy plus rovnající se takměř hodnotě plus UCC dojde k okamžitému rozsvícení LED tedy jednoho jejího barevného kanálu.
Pokud bude na vstupu 2 bloku a úroveň H kondenzátor báze tranzistoru 1 bude uzeměn a změna ve svítivosti bude pozvolná.
Než to tady opisovat slovně pokusím se vytvořit funkční tabulku bloku A.
Vstup1//Vstup2//Funkce výstupu
L//L//Tma
H//L//Okamzitý svit
H//H po předchozím L//Pozvolna rozsvítí
H do L//H přetrvává před předhodem vstupu 1// pozvolna zhasne

H//přechod z H do L//beze zmeny nebo plný svit podle stavu nabití kondenzátoru
Pokud je kondenzátor nabitý
L//H//Plný svit a postupně zhasíná
Pokud je kondenzátor vybitý
H//H po přewdchozím H na vstupu 1//Okamžitě zhasne a postupně se rozsvěcí

Další psaní až budeme mít obrázek a byl bych rád kdyby si potvrdil trvající zájem bo musím vytvořit komplet návod a to zabere čas. Bohužel nejsem tak mlád abych mohl plýtvat časem.

[Teedok]

o ty krystaly mám 1000% zájem, je to pěkná dekorace do pokoji nabo k PC....jinak k tomu co jsi psal k tomu svitu diod tak to je fakt LUXUSNÍ....a zájem určo mám

[Jan Pašek]

Takže protože je to tužkou musel sem schéma vzít ve vysokém rozlišení. Prozatím obrázky první část ale zipnuté tedy přesněji komprimované a to abych je sem vůbec dostal. Stáhneš všechny tři party do stejné složky pokud máš WinRar klepneš pravým a z nabídky dáš extrahovat zde. Pokud ti není práce z komprimovaným souborem jasná stačí si přečíst "Jak posílat kamarádům a známým velké a větší soubory"
Tak nyní budeš mít základní podklad pro studium samozřejmě můžeme návod ještě doplnit ale byl bych raději kdyby si vlastním studiem schematu dokázal odvodit celou funkci zařízení. Nejsem a nebudu zlý ale na to na co přídeš sám a stálo tě to nějaké úsilí se velmi špatně zapomíná tak proto. Samozřejmě že se pokusím během víkendu návod doplnit a až mi bude jasné že chápeš jak to má fungovat pošlu i ten zbytek. Mezitím bys mohl poslat přes SZ (PM) kontakt že bych si ten balík alespoň připravil.

[Teedok]

Tak s winrarem umí snad každý...moc díky, pokusím to nastudovat...a uvidím, snad to zvládnu

[Jan Pašek]

Ze schematu vypadla hodnota + UCC = 15V
Data sheet NE555
Data sheet 4024

Prosím součástku stejného typu vyrábí několik výrobců tam jde především o funkci a potažmo cenu. Stačí napochodovat do krámu a vybalit na ně že chceš sedmibitový binární čítač MHB 4024 nebo jeho ekvivalent. Jediný co si ale už nyní nepamatuji (a budu rád když někdo pomůže) důležitá u náhrad jsou písmena za číselným označením skrývá se v nich typ konstrukce výstupu jednotlivých hradel IO my potřebujeme aby výstup byl při stavu L spojen se zemí a při stavu H s +UCC delají se také výstupy pouze s jedním tranzistorem kdy podle stavu připojuje k zemi či plusu a ve druhém stavu polarita chybí.

No a pokud si číslicovou technikou neposkvrněn, prostě tomu nehovíš, pokus se učit se třeba zde http://www.iabc.cz/pages/serial_cislicova.html Protože tam jsou ještě základy každý trochu pokročilejší se s tebou bude bavit tak jako že předpokládá že už něco znáš.
Já si myslím že nyní jsou info ke studiu kompletní a jediné co tu chybí je popis funkce zařízení který samozřejmě dodám pokud to nezvládneš samostudiem.

[Jan Pašek]

Tak abych se pustil do dopsání. Celé zařízení pohání generátor pravoúhlých impulsů zhotovený z IO NE555 možná že sem našel pro IO podrobnější Data Shet: http://www.ben.cz/_d/datasheet/ne555.pdf
Výpočet součástek http://www.radiomaterial.cz/ne555/index.html
Zapojení našeho NE555 vychází z doporučeného zapojení astabilního multivibrátoru .

Jak sem si potřeboval osvěžit znalosti procházel sem internet a narazil sem na výborný anglický návod ohledně NE555 http://www.unitechelectronics.com/NE-555.htm
Český překlad pomocí Google: http://translate.google.cz/translate?pr ... 2520result.

Myslím že než se pustíme do stavby začal bych tím že si postavíš tamo doporučený tester IO NE555. Z tohoto zapojení pak budeme vycházet pro naše zařízení.

Příště o funkci NE555 v našem zapojení.

[Jan Pašek]

Na těchto anglických stránkách http://www.uoguelph.ca/~antoon/gadgets/555/555.html je možné zjistit včetně schémat co všechno lze postavit z NE555.

Ještě než se pustíme do konkrétního popisu zapojení NE555 pokusil sem se najít podobné České popisy jako minule zmiňovaný popis NE555 v angličtině.
http://www.dmu-mez.ic.cz/III_Univerzaln ... _NE555.pdf
http://www.mujweb.cz/www/smithtech/ELEKTRONIKA.htm popis této stránky:
1.Převodní tabulky DEC do HEXA a BIN pre 8 bitov
2.Návod na stavbu laboratorního zdroje uložený ve třech rar souborech.
3.Komprimované Amatérské rádio B5/1994, které se celé věnovalo NE555
4.Návod na použití programu EAGLE = editor plošných spojů.

Odkaz zcela mimo téma – české stránky editoru plošných spojů http://www.eagle.cz/

Obdobné zapojení jako v anglickém návodu z předchozího příspěvku, kde je toto zapojení nabízeno jako tester NE555 je blikač s NE555 http://www.bastleni.estranky.cz/clanky/ ... ac-s-ne555 jediné co mu oproti anglickému zapojení chybí je blokační kondenzátor na vývodu 5. Jenže zde je návrh desky tištěného spoje.
Jen bych ještě podotknul pokud si toto zapojení budeš chtít zhotovit jako tester nezapomeň na místo IO vsadit spolehlivou patici.

Tak si myslím že sem vyčerpal všechny možnosti jak ti dodat zdroje podle kterých se dozvědět více podrobností o IO NE555 a konečně se dostaneme k našemu zapojení:

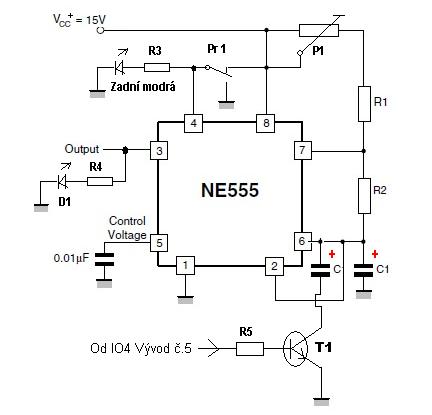

Jak sem již psal zapojení vychází z doporučeného zapojení astabilního multivibrátoru nebo chceš-li jedná se o oscilátor.
Přepínač Pr1 umožňuje zastavit svit na určité barevné kombinaci a zároveň posvítí modře na pozadí.
Trimr P1 nastavuje frekvenci řídících impulsů.
Dioda D1 slouží jako kontrolní a po oživení celého zapojení ji doporučuji vypnout.
Obvod R5, T1, C zpomaluje rychlost řídících impulsů vyráběných IO NE555 zhruba o polovinu tím že ke stávající kapacitě připojí ještě jednu paralelní.

Nyní se omlouvám ale na víc mě nezbyl čas budeme pokračovat doplněním hodnoty součástek oscilátoru bohužel nemám to nikde poznamenané a budu to muset nějak vytáhnout s testovacího zapojení.

[Teedok]

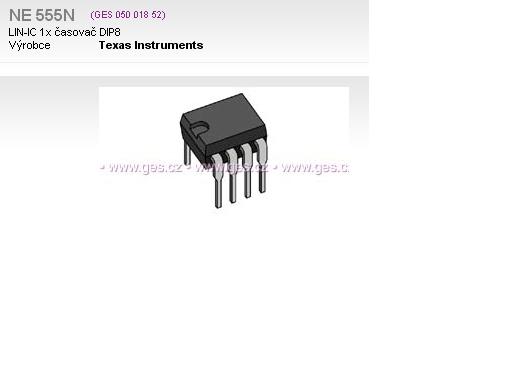

Dobrá, takže snad jsem vše pochopil, akorát ty hodnoty součástek...Jinak Ten NE555 se dá normálně koupit, nebo si ho mám taky vyrobit???a to schéma už je finální???

[zao]

ten koupíš stojí asi 4kč, by mě zajímalo jak by si ho vyráběl:-D

[guest]

NE555 cca 4,- 5,- Kč. Výroba dona se nedoporučuje!

[Teedok]

to mě jen zajímalo protože kamarád mi říkal že si vyrábí i vlastní integráče...
