Pomoc se zapojením zdroje Seasonic

Příspěvekod Ondras66 » 12 srp 2019 14:45

Zdravím, mohl by mi někdo pomoci se zapojením zdroje. U některých kabelů vím kam je zapojit jako 24pin + přídavný napájení ale u těch dalších si nejsem úplně jistý, co ještě využiji. Deska Asus Crosshair VI hero x370. Kromě box
chladiče tam bude jeden hdd, grafika a m.2 ssd, který je na desce.
Seasonic 650W.jpg

Reklama
RIKI22
Master Level 8
Master Level 8
Příspěvky: 6464
Registrován: únor 16
Pohlaví: Muž
Stav:
Offline

Re: Pomoc se zapojením zdroje Seasonic

Příspěvekod RIKI22 » 12 srp 2019 15:38

Využiješ SATA napájanie pre HDD + napájanie pre grafiku.

Ondras66
Level 3
Level 3
Příspěvky: 546
Registrován: srpen 15
Pohlaví: Muž
Stav:
Offline

Re: Pomoc se zapojením zdroje Seasonic

Příspěvekod Ondras66 » 12 srp 2019 15:43

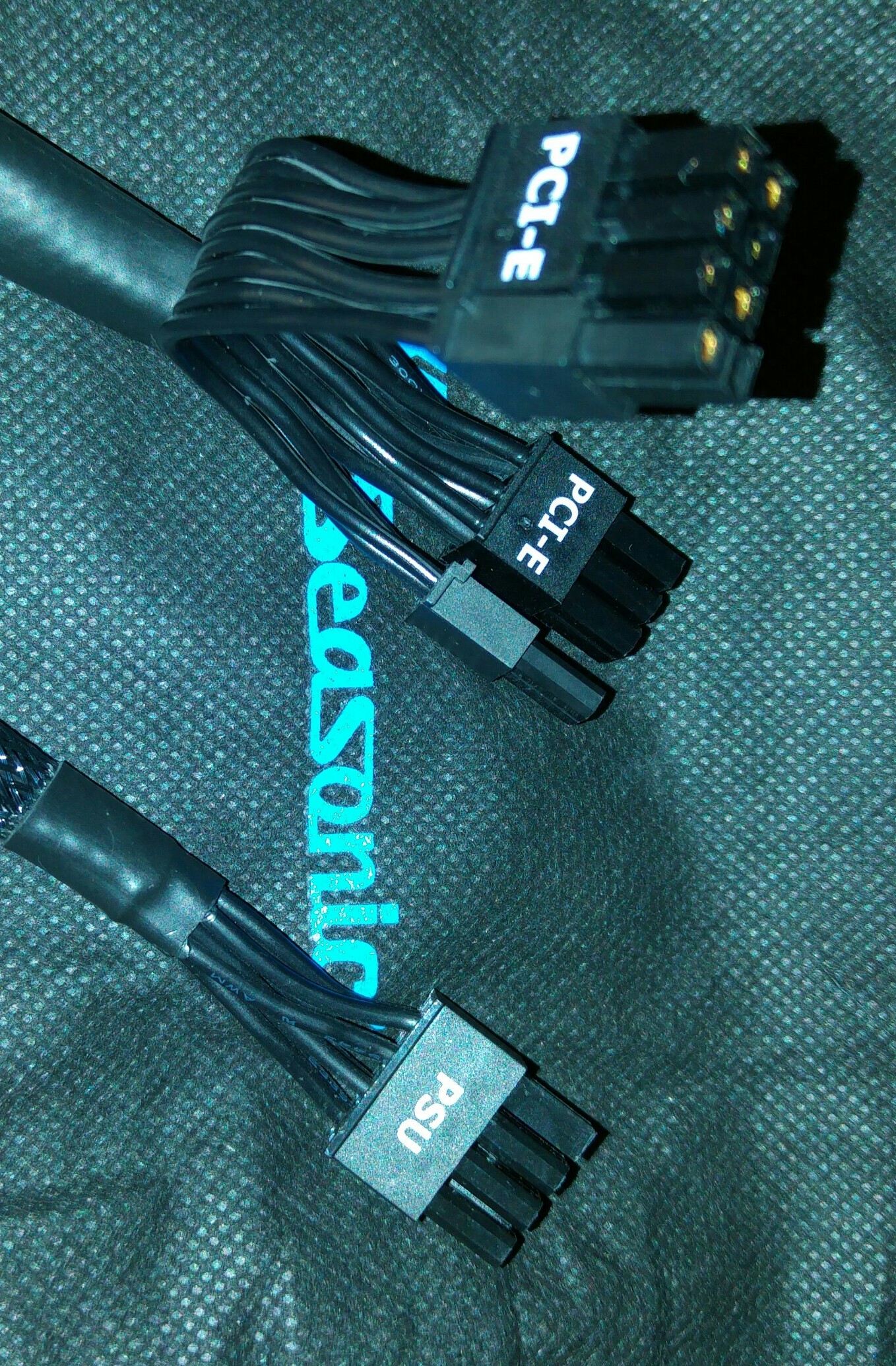

Krome 24 pinu nevim kam mam zapojit tento kabel, co bude ve zdroji a co na desce. Mam ho 2x, tak nevim jestli pouziju i ten druhej.


Dodatečně přidáno po 6 minutách 30 vteřinách:

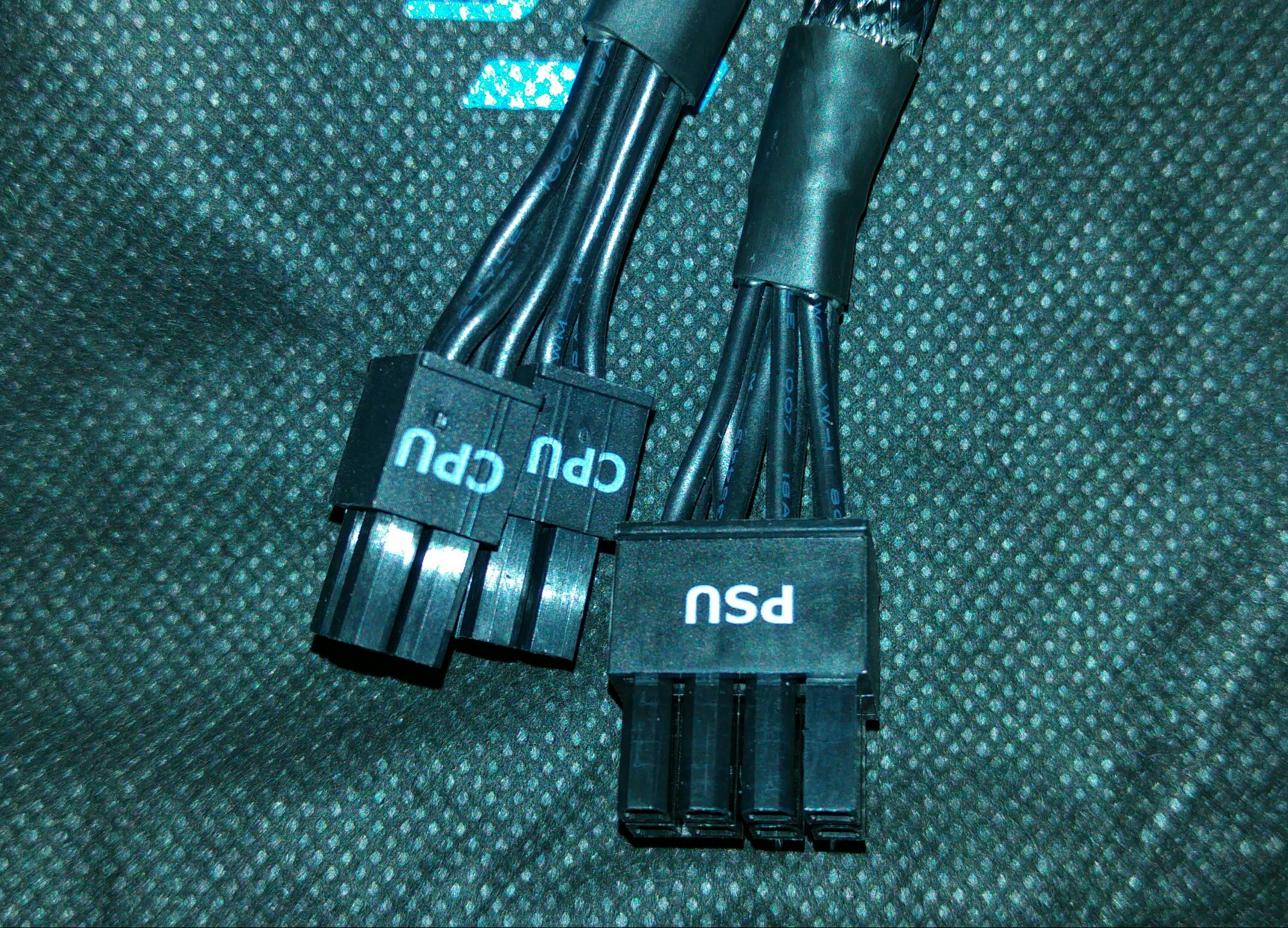

A taky mam tento s napisem cpu.

miroslavcb
nováček
Příspěvky: 12
Registrován: červen 19
Pohlaví: Muž
Stav:
Offline

Re: Pomoc se zapojením zdroje Seasonic

Příspěvekod miroslavcb » 12 srp 2019 15:50

To je napájení grafiky. PSU jde do zdroje a 6+2 pin do grafické karty.Výkoné grafiky mají napájení až 8+8 pin. Použiješ jen jeden.

Dodatečně přidáno po 1 minutě 20 vteřinách:
tohleje napájedí do desky,zástrčka je vedle socketu na procesor, u některých desek je jen 4 pin ale u většiny 8 pin. PSU zase do zdroje.

Ondras66
Level 3
Level 3
Příspěvky: 546
Registrován: srpen 15
Pohlaví: Muž
Stav:
Offline

Re: Pomoc se zapojením zdroje Seasonic

Příspěvekod Ondras66 » 12 srp 2019 15:56

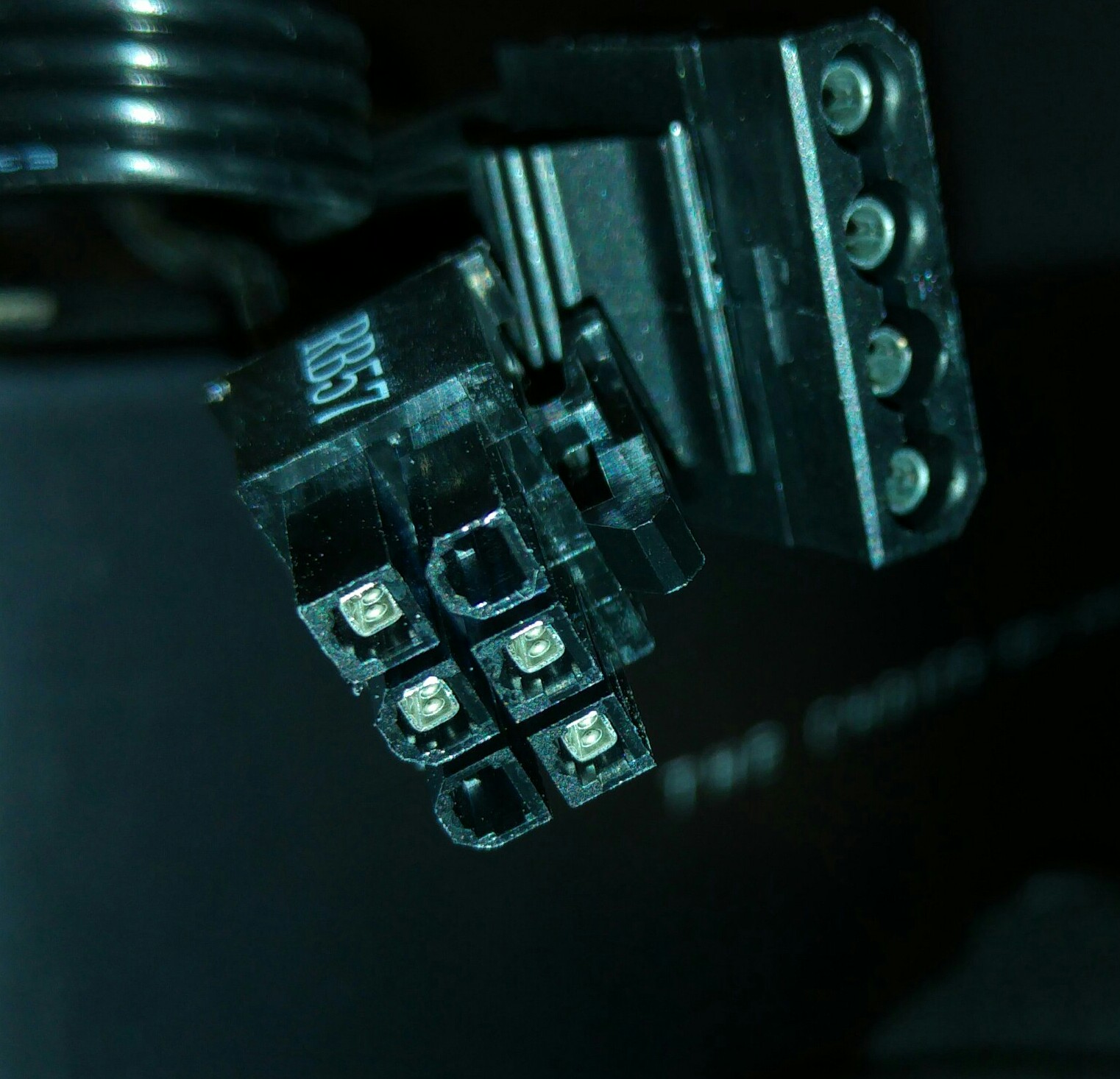

Taky tam je tento kabel, myslim, ze se mu rika molex. Neni divny, ze tam chyby ty pozlaceny koncovky v tom plastu?

RIKI22
Master Level 8
Master Level 8
Příspěvky: 6464
Registrován: únor 16
Pohlaví: Muž
Stav:
Offline

Re: Pomoc se zapojením zdroje Seasonic

Příspěvekod RIKI22 » 12 srp 2019 15:59

Je to na strane zdroja, tak je to v poriadku.

miroslavcb
nováček
Příspěvky: 12
Registrován: červen 19
Pohlaví: Muž
Stav:
Offline

Re: Pomoc se zapojením zdroje Seasonic

Příspěvekod miroslavcb » 12 srp 2019 16:00

Ne to je v pořádku, molex má jen 4 piny a proto jsou zapojeny do zdroje jen 4 piny.

Ondras66
Level 3
Level 3
Příspěvky: 546
Registrován: srpen 15
Pohlaví: Muž
Stav:
Offline

Re: Pomoc se zapojením zdroje Seasonic

Příspěvekod Ondras66 » 12 srp 2019 16:04

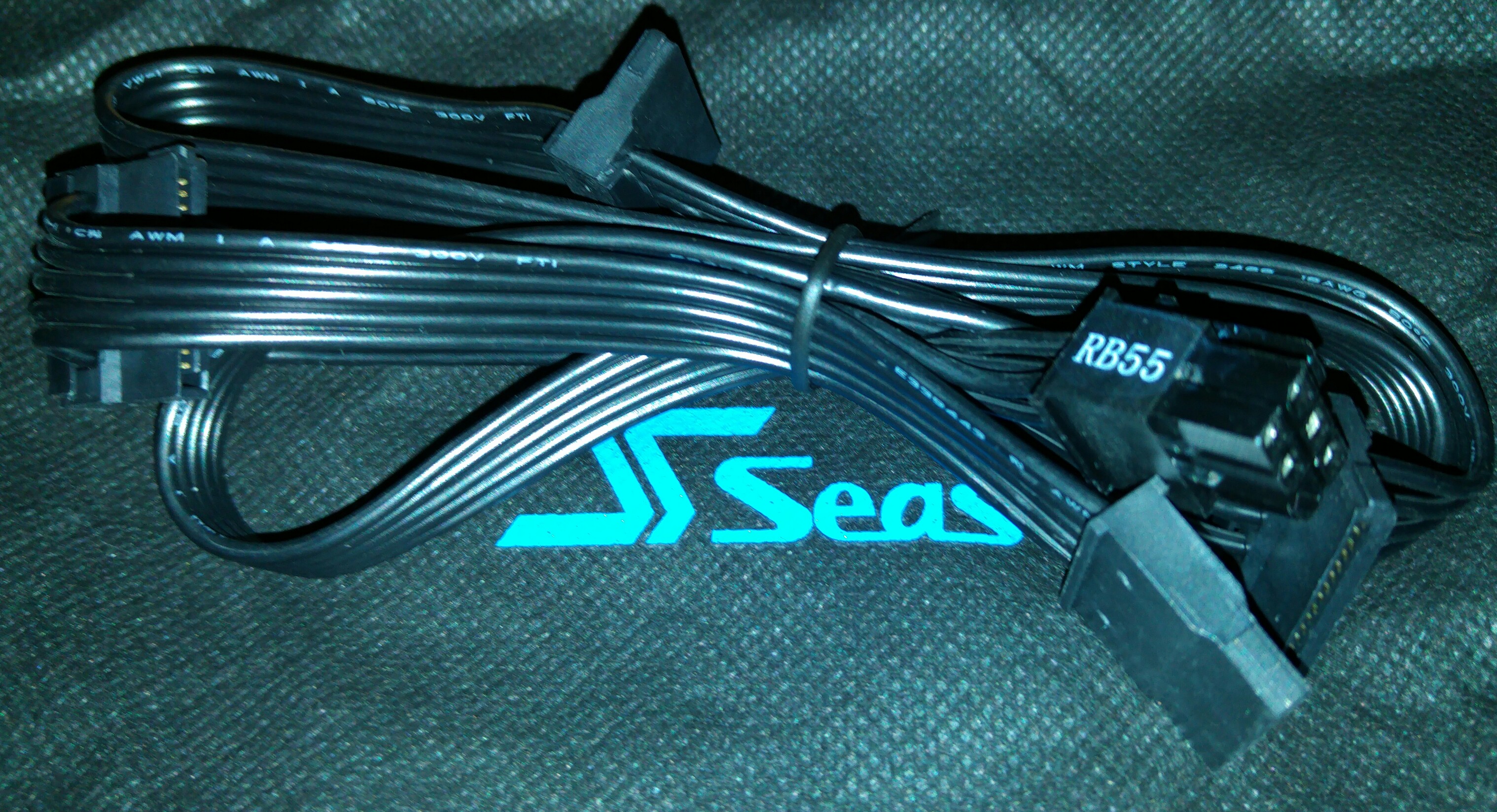

Plus tam mam 2x kabel na hdd.

Ondras66
Level 3
Level 3
Příspěvky: 546
Registrován: srpen 15
Pohlaví: Muž
Stav:
Offline

Re: Pomoc se zapojením zdroje Seasonic

Příspěvekod Ondras66 » 12 srp 2019 16:07

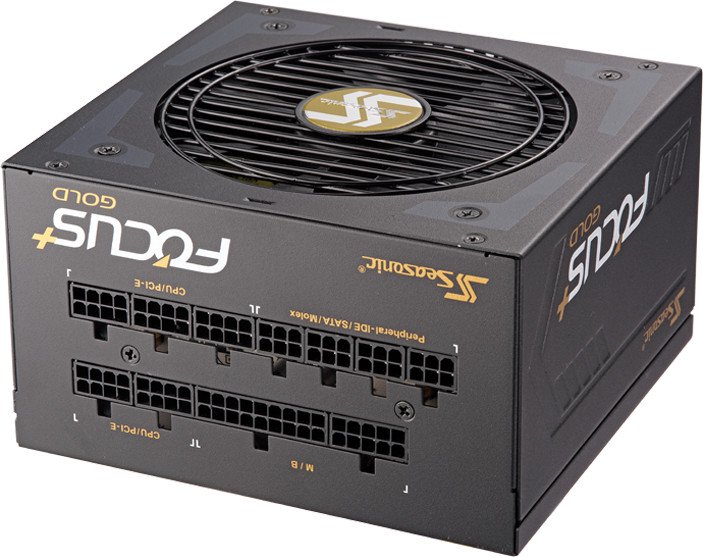

Chtel bych poprosit jestli by jste mi nekdo mohl polopate vysvetlit kam ktery konec pripojit. Podle toho obrazku zdroje kde je M/B, cpu/ pcie-e, peripheral-ide/ sata/ molex, cpu/ pci- e.

Uživatelský avatar
Prophet
Level 4
Level 4
Příspěvky: 1261
Registrován: říjen 14
Bydliště: 127.0.0.1
Pohlaví: Muž
Stav:
Offline

Re: Pomoc se zapojením zdroje Seasonic

Příspěvekod Prophet » 12 srp 2019 16:17

PSU konec zapojíš do zdroje, 24pin do desky. pak 8pin do napájení CPU. sata napojíš na disk a pci-e do grafiky.
CPU: AMD Ryzen 7 5700x (Arctic Freezer 34)
GPU:MSI RTX 4070 Gaming X Slim 12GB GDDR6X
RAM: Kingston HyperX Fury Beast 32GB (2x16GB) DDR4 3200MHz CL16
MB: MSI B450-A PRO
Zdroj: Corsair RM850x (2021) 850W
Case:SilentiumPC Regnum RG4
SSD: Kingston A2000 500GB
HDD: Seagate Barracuda 1TB, Seagate Ironwolf 2TB
VR: Oculus Rift S


Proč nepoužívat WiFi na hry

miroslavcb
nováček
Příspěvky: 12
Registrován: červen 19
Pohlaví: Muž
Stav:
Offline

Re: Pomoc se zapojením zdroje Seasonic

Příspěvekod miroslavcb » 12 srp 2019 16:18

M/B je hlavní 24 pin kabel do základní desky, vedle zapojíš kabel pro CPU ten co má na konci 2x4 pin,pod ním zapojíš do PC-E kabel pro grafickou kartu (pokud ho do ní potřebuješ), do peripheral-ide/ sata/ molex zapojíš kabel SATA pro disk případně molex pro disk nebo DVD mechaniku. Díky tomu že nevím co máš v počítači za komponety ti nemůžu poradit přesně.

Uživatelský avatar
xbs
Elite Level 12.5
Elite Level 12.5
Příspěvky: 19490
Registrován: prosinec 17
Bydliště: mezi venuší a marzem
Pohlaví: Muž
Stav:
Offline

Re: Pomoc se zapojením zdroje Seasonic

Příspěvekod xbs » 12 srp 2019 16:20

PSU zapojíš do zdroje, zbytek tam co je psaný - CPU do 8pinu procáku, PCIe do grafárny, SATA do případnejch 2,5"/3,5" disků, molexy potřebovat nebudeš...
