HD audio konektor

Příspěvekod sajborg » 09 pro 2021 10:17

Dobrý den na desce ASUS PRIME B460M-A - Intel B460. Jsem připojil ze Zalmana audiohd konektor ale, když připojim jacka tak mi zhasne power tlačítko od bedny. Asi mám špatně připojený konektor ( nesprávný dip ). Můžete mi prosím poradit kam ho mám připojit ? Zvolil jsem ty dole úplně napravo ( nic moc popis ale lepší než vůbec nic sorry ) . Děkuji.

Reklama
petr22
Guru Level 15
Guru Level 15
Příspěvky: 49284
Registrován: únor 12
Pohlaví: Muž

Re: HD audio konektor

Příspěvekod petr22 » 09 pro 2021 11:46

Uzivatelsky manual zakladni desky, strana 14:



Nezapojuj nic nahodne - to take muzes zapnout a znicit zakladni desku.
Nemáte oprávnění prohlížet přiložené soubory.

martin.100
Level 1
Level 1
Příspěvky: 96
Registrován: duben 17
Pohlaví: Muž

Re: HD audio konektor

Příspěvekod martin.100 » 09 pro 2021 17:23

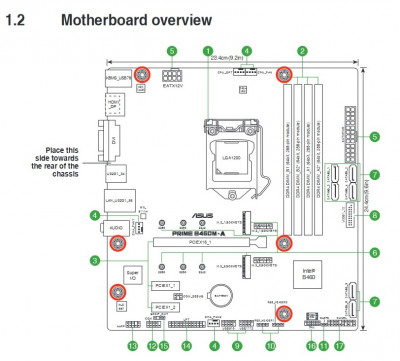

Audio konektor je vlevo dole (číslo 13 na obrázku)
Nemáte oprávnění prohlížet přiložené soubory.

petr22
Guru Level 15
Guru Level 15
Příspěvky: 49284
Registrován: únor 12
Pohlaví: Muž

Re: HD audio konektor

Příspěvekod petr22 » 09 pro 2021 17:28

V cem je tedy problem ?

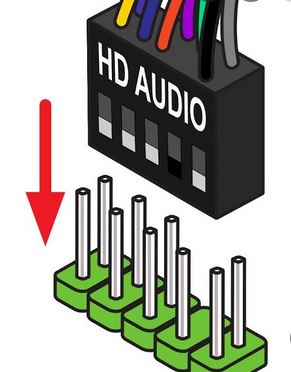

Ten konektor od predniho panelu musi mit stejny tvar jako konektor na desce a vzhledem k chybejicimu
pinu ho nemuze byt mozne zapojit opacne.

Nemáte oprávnění prohlížet přiložené soubory.

Uživatelský avatar
pcmaker
Level 2.5
Level 2.5
Příspěvky: 354
Registrován: březen 18
Bydliště: Soukromý byt
Pohlaví: Muž

Re: HD audio konektor

Příspěvekod pcmaker » 09 pro 2021 20:26

On ho nezapojil opačně, ale jak sám celkem přesně popisuje, narval ho do LED/tlač. headeru (č.17) pro FP v kejsu. Chování LED tomu i odpovídá, když vyzkratuje Jackem +LED proti zemi. Prostě jablka=hrušky, všechno jedno.
