Jak dovést wifi singnál na velké vzdálenosti? Vyřešeno

[ondoubek]

Ale ano,Yagi se dá použít na 2,4Ghz,viz odkaz

[Reklama]

[Wordstar14]

Najjednoduchsia na vyrobu je smerovka "Quad". Tiez som ich niekolko postavil a s uspechom pouzivam na 20m cez tri steny.
Ten stredovy vymedzovak ma byt z kovu (medena trubka zhruba 8mm) a je velmi dobre ak je to zhotovene z dvoch trubiek (jedna mensia v druhej vacsej) aby sa to dalo nastavovat. Okrem toho to maju troch naopak na tom obrazku.
Volne konce sa spajaju na uzemnenie a stredna cast ide na vnutornu zilu koaxialu.
Pohladaj na nete. Su aj lepsie konstrukcie tejto inak skvelej anteny.

[ondoubek]

Quad mám a říkám,170M vzduchem.Našel jsem plechovku,tak můřu udlat canntenu.Má 88 na 135mm.Kolik mm ode dna má být konektor?Někde píšou 30mm,někde 65mm

[Uziv00]

Přímý dohled je zde taky nutný, ale jestli chceš odpovídající rychlost zkus ronju: http://www.chrudim2000.cz/ronja/index.html
pro začínajícího elektronika to bude pro tebe určitě výzva.

[ondoubek]

Díky,4,5k za stavbu?To si koupím v obchodě směrovku se stožárem a vyjde mě to levněji

[Wordstar14]

30 aj 65mm je vela, 12-18mm je idealne. Zavisi to ovsem na prvedeni. Mozno tak ako to maju na tom obrazku je vhodnych prave tych 30 mm. Preto je vzdy nutne vyrobenu antenu zmerat a doladit.
Okrem toho vzdy by sa mali pouzivat komponenty pre impedanciu 50 Ohm.
Je sice pravda, ze za urcitych podmienok sa da pouzit aj 75 Ohm kabel, ovsem taketo vedenie sa vola "ladene vedenie" a pre spravny prenos energie do anteny je nutne pouzit meranie pomocou reflektometra.

--- Doplnění předchozího příspěvku (03 Říj 2012 20:26) ---

Aha, teraz som to asi poplietol. Ja som myslel tych 12-18mm pre Quad. Plechovku som nerobil, nevzbudzovala vo mne prilis doveru.

[ondoubek]

Díky.Takže okolo 2cm ode dna mám vyvrtat díru na kabel,ok?

--- Doplnění předchozího příspěvku (03 Říj 2012 20:28) ---

"Plechovka" je další z levných, snadno vyrobitelných antén pro frekvenci 2,4 GHz. Je více směrovější než quady a zisk ma srovnatelný s quadroquadem (asi 11 dB).

Jako nejvhodnější z dostupných plechovek se jeví ta od Kosteleckých párků, nebo má vhodné rozměry. Lze použít i jinou, pak je ale třeba spočítat správné rozměry. Ideální jsou plechovky s průměrem okolo 85 mm.
Do plechovky vyvrtáme ve vzdálenosti 65 mm ode dna díru o průměru 8 mm a narazíme do ní F-konektor, který jsme násilně zbavili matice. Konektor zapájíme a našroubujeme do něj 75 Ohm satelitní koaxiál tak, aby vnitřní měděný drát (může být i s dielektrikem) vykukoval do plechovky o 31 mm.
Pokud nemáme k dispozici konzervu s párky, můžeme použít jinou, například od ananasu. Její nevýhodou je ale kratší délka.

Tady píšou že 65mm

--- Doplnění předchozího příspěvku (03 Říj 2012 20:29) ---

aha

[Wordstar14]

Nemusis robit ine anteny, trebars by si ich robil aj 20. Vzdy sa pridrz vypoctu. Preneseny vykon len tak lahko nezmenis. Ono ti totiz nepomoze ak bude mat antena o 5dBi viac. Potrebujes zdvihnut uroven minimalne o 30-40dBm.
To, na com v skutocnosti zalezi je parameter SNR. Pre rychlost 1Mbps je potrebne mat aspon hodnotu SNR=4 a to nekolisajucu.
Zavisi to skor od interferencii na pasme a citlivosti prijimaca.

[ondoubek]

Takže myslíš že ta Quad je dobrá,a těch 170m je dobrých?Všude píší že i 1Km ale to se mi nezdá.

[Wordstar14]

Lepsie ako Quad je profi antena, pretoze je uz spravne naladena. Dalsia vec je, ze cim je antena vacsia (masivnejsia) ma vacsiu sirku pasma. Male anteny su uzkopasmove. Napriklad na kanale c.1 maju ine zosilenie ako na kanale c.13.

No a ked sme pri tom, cim to merias?
Pretoze spoliehat sa len na to ci sa pripojis, alebo na ten palickovy ukazatel z Winov je malo, povedal by som skor nedostatocne.
Lepsie je pouzivat specialnu bezdratovu utilitu k wifi karte. Napriklad Atherosy taku utilitu maju pod nazvom ACU (Atheros Client Utility).

[ondoubek]

No já to měřím Nokii 5800.Přes pole.

[Wordstar14]

Neviem co ti to ukazuje, ale predpokladam, ze asi len tie palicky.

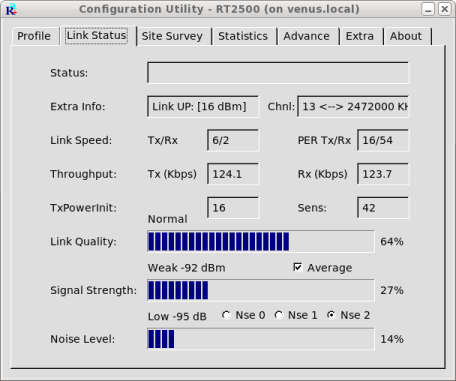

Ja pouzivam na testovanie roznych anten a wifi zariadeni utilitu k Ralink wifi karte, ktoru som si naprogramoval (resp.upravil povodnu). Rovnako som si prisposobil ovladac, takze cely tento komplet mi poskytuje dostatok informacii o tom co sa deje na pasme.
(nazov siete som vymazal) S takymto niecim sa mozes pustit do testovania anten, kablov a pod.
Mozes posudit:
