AutoCAD nastavení měřítka výstupu

Příspěvekod Petrfoo » 28 úno 2018 18:30

Zdravíčko! :)

Mám výkres v AutoCADu, ve kterém jsou rozměry zadány 1:1 a potřeboval bych ho vytisknout na papír v měřítku 1:10. Jde mi o to, aby když ve výkresu je například délka úsečky 100 cm a já to vytisknu v měřítku 1:10 aby délka této vytištěné úsečky byla opravdu 10 cm s kótou 100 cm. Poradí prosím někdo jak na to?

Předem díky!
Lenovo ThinkPad T480 | Intel Core i5-8250U | 8GB RAM DDR4 | Intel UHD Graphics | 256GB SSD
Dell Inspiron 15 7560 | Intel i5-7200U | nVidia GeForce 940MX | RAM 8GB DDR4 2400 MHz | 256GB SSD
Xiaomi Mi 8 | Snapdragon 845 | 6/128 GB

Reklama
LaB
Level 3.5
Level 3.5
Příspěvky: 842
Registrován: duben 09
Pohlaví: Muž
Stav:
Offline

Re: AutoCAD nastavení měřítka výstupu

Příspěvekod LaB » 28 úno 2018 19:12

Jakou máš verzi? V modelu se nastavuje měřítko 1:1. Potřebný měřítko nastavíš až v Rozvržení, kde skládáš výkres. Samozřejmě můžeš vybrat jiné měřítko pro každý pohled vložený do rozvržení.

Petrfoo
Level 3.5
Level 3.5
Příspěvky: 723
Registrován: srpen 17
Bydliště: Brno
Pohlaví: Muž
Stav:
Offline

Re: AutoCAD nastavení měřítka výstupu

Příspěvekod Petrfoo » 28 úno 2018 20:42

Mám acad 2018.
Lenovo ThinkPad T480 | Intel Core i5-8250U | 8GB RAM DDR4 | Intel UHD Graphics | 256GB SSD
Dell Inspiron 15 7560 | Intel i5-7200U | nVidia GeForce 940MX | RAM 8GB DDR4 2400 MHz | 256GB SSD
Xiaomi Mi 8 | Snapdragon 845 | 6/128 GB

Uživatelský avatar
adavyp
člen BSOD týmu
Master Level 7
Master Level 7
Příspěvky: 4631
Registrován: srpen 12
Bydliště: Brno-venkov
Pohlaví: Muž
Stav:
Offline

Re: AutoCAD nastavení měřítka výstupu

Příspěvekod adavyp » 01 bře 2018 00:08

Ahoj. V rozvržení to bude měřítko 1:1, protože chceš sto jednotek modelu dát jako sto mm na papír.
Potřebujete poradit? Napište mi SZ.

"Non scholae, sed vitae discimus." - Seneca

LaB
Level 3.5
Level 3.5
Příspěvky: 842
Registrován: duben 09
Pohlaví: Muž
Stav:
Offline

Re: AutoCAD nastavení měřítka výstupu

Příspěvekod LaB » 01 bře 2018 10:19

Jenže on chce na výkrese (v rozvržení) 100 cm (ne mm) vzdálenost zobrazit jako 10 cm, takže musí nastavit měřítko 1:10. 1:1 se kreslí model.

Uživatelský avatar
adavyp
člen BSOD týmu
Master Level 7
Master Level 7
Příspěvky: 4631
Registrován: srpen 12
Bydliště: Brno-venkov
Pohlaví: Muž
Stav:
Offline

Re: AutoCAD nastavení měřítka výstupu

Příspěvekod adavyp » 02 bře 2018 19:48

Ne. 100 mm je přece 10 cm. Rozvržení uvažuje milimetry.
Potřebujete poradit? Napište mi SZ.

"Non scholae, sed vitae discimus." - Seneca

Uživatelský avatar
drobino
Level 3.5
Level 3.5
Příspěvky: 971
Registrován: září 16
Pohlaví: Muž
Stav:
Offline

Re: AutoCAD nastavení měřítka výstupu

Příspěvekod drobino » 03 bře 2018 00:04

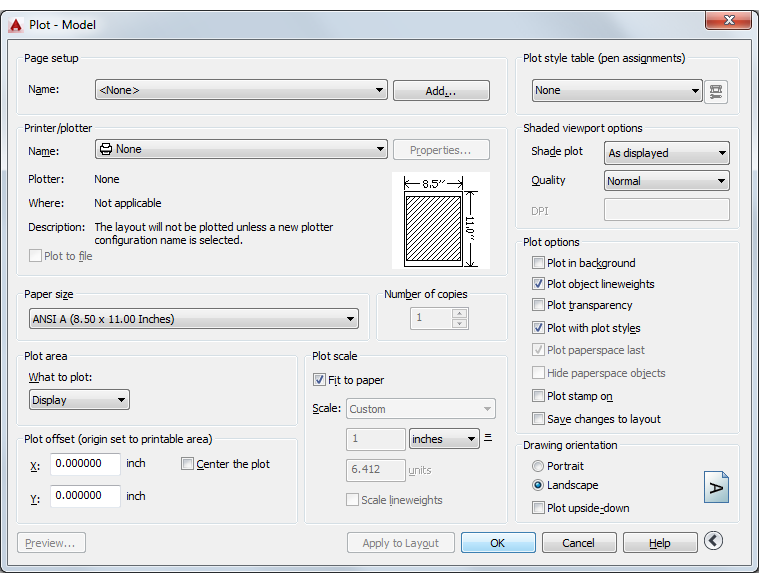

Velokost meritka tisku jde nastavit primo v nabidce tisku. Takze pokud kliknes na tisk automaticky se zvoli oblast tisku vse co se ti zobrazuje na monitoru. Pokud mas ang verzi v ramecku plot area (oblast tisku)zvol window (okno) nyni vyber jen to co chces tisknout. V ramecku plot scale (tiskove meritko) odskrtni fit to paper a nastav misto custom meritko 1:10 a pokud je tiskarna dobre kalibrovana melo by to vytisknou v pozadovanem meritku. Pri zachovani kot jake mas na vykrese.

Jeryk
Level 1.5
Level 1.5
Příspěvky: 143
Registrován: duben 12
Pohlaví: Muž
Stav:
Offline

Re: AutoCAD nastavení měřítka výstupu

Příspěvekod Jeryk » 03 bře 2018 09:51

Nejlepší je si nakreslit obrys papíru přímo do pracovní plochy v daném měřítku :D
Když chceš třeba A4 1:10, tak máš 210x297 mm krát 10 = obdélník velikosti 2100x2970. Jednotky kreslení jsou milimetry.

Případně rozvržení: Měřítko vykreslení 1:1000 > nakreslíš si výřez, kterému dáš Uživatelské měřítko 100, protože 1/10 * 1000 = 100 a máš nastavené rozvržení v 1:10. Tohle, pokud kreslíš v metrech.
Pokud kreslíš v mm, dáš Uživatelské měřítko jen 1/10 = 0,1.

A cm v kótě je jen záležitost nastavení kótovacího stylu.

LuCasXXXX
Level 2
Level 2
Příspěvky: 153
Registrován: červenec 09
Pohlaví: Muž
Stav:
Offline

Re: AutoCAD nastavení měřítka výstupu

Příspěvekod LuCasXXXX » 03 bře 2018 10:10

Ano, jak dosáhnout kýženého výsledku je mnoho, závisí a záleží to jen a pouze na uživatelských schopnostech program ovládat. Nastavení rozvržení už je pro zdatnějšího jedince, šel bych volbou, jak píše Jeryk, a to nakreslit si daný obdélník odpovídající formátu A4, A3... v měřítku 10krát větším a poté při tisku, jak popisoval Drobino, vybral přes "okno" daný obdélník a poté v měřítku nastavit 1:10 (bude tam něco tomu podobné, v závislosti na tisknutelné oblasti tiskárny - třeba cca 1:9,58)
