Podpora PCI-E daného chipsetu Vyřešeno

[avalagne]

Ahoj,
porovnávám chipsety Intelu a narazil jsem na jednu věc, které nerozumím.

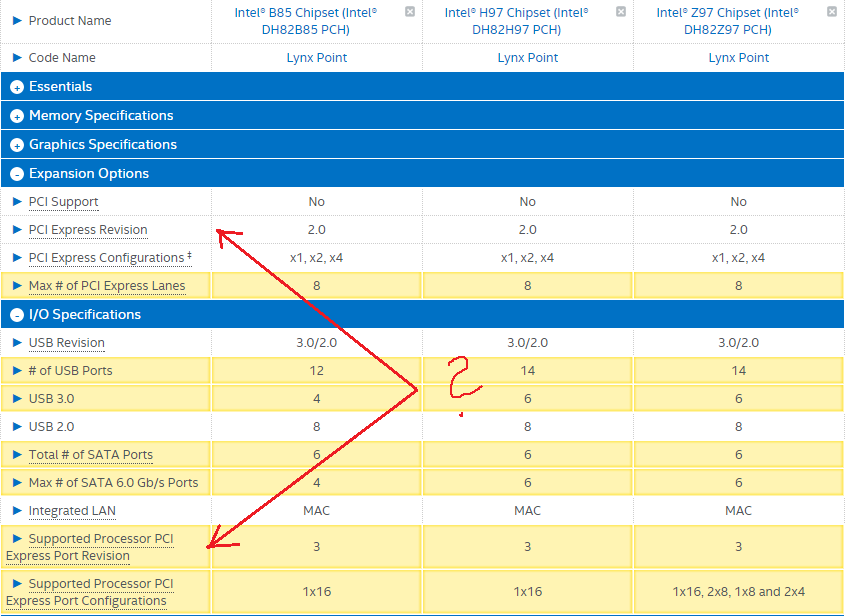

Dokáže mi někdo na příkladě vysvětlit rozdíl mezi "PCI Express Revision" a "Supported Processor PCI Express Port Revision" viz přiložený obrázek?

Podporuje tedy deska PCI-E 2.0 nebo PCI-E 3.0?

Díky moc za vysvětlení.

[Reklama]

[Martab]

Jde o to, že část je integrovaná v CPU, tedy z CPU jde PCIe 3.0 a chipset samotný pak podporuje PCIe 2.0 (může být vyvedeno na desku, nebo na něj může být připojen nějaký jiný řadič, atd.

[avalagne]

Super, mockrát děkuji za vysvětlení... Jestli tomu dobře rozumím, tak ani jeden z chipsetů na obrázku tedy nepodporuje grafickou kartu s PCI-E 3.0, je to tak?

EDIT:
Tak už vím, že to není pravda... Dle CZC například tato základní deska http://www.czc.cz/msi-b85m-p33-v3-intel ... 88/produkt podporuje PCI-E 3.0 (neověřoval jsem na oficiálních stránkách), tak už to zase nechápu Jsem teď z toho zmatený.

[socirel]

PCI-E jsou zpětně i dopředně kompatibilní.

[avalagne]

OK, tak ale pořád nechápu, jak může např. uvedený chipset Intel B85 podporovat PCI-E 3.0 pro grafické karty (obecně pro externí hardware), když má na stránkách uvedeno "PCI Express Revision 2.0"?

EDIT:
Ono to poběží, ale jen rychlostí PCI-E 2.0?

[Martab]

Samotný chipset PCIe 3.0 nepodporuje, ale PCIe 3.0 je integrováno přímo v řadiči CPU a "přímo" z CPU je vyvedeno PCIe 3.0 na desku. Chipset akorát určuje to, jestli umí to PCIe 3.0 dělit do více slotů (Z97) nebo jestli je to "pouze" PCIe 3.0 16x v jednom slotu (B85/H97).

[avalagne]

Tak teď už je to pro mě naprosto dostačující a vysvětlující odpověď Mockrát díky za trpělivost, zamykám to tu...
