MSI X370 GAMING PRO CARBON - když vzhled je na prvním místě

Příspěvekod Adys301 » 12 říj 2017 19:31

MSI X370 GAMING PRO CARBON
Obrázek

Minule jsme se podívali na jednu z nejlevnějších AM4 desek od MSI, nyní se naopak podíváme na jednu z nejlepších. MSI X370 GAMING PRO CARBON se současně prodává cca za 4 400 Kč, může se chlubit podporou SLI, slušnou konektitou, spoustou RGB LED a na první 8 fázovým VRM.


Specifikace, obsah balení

Patice: AM4
Podpora CPU: AMD Ryzen 3, 5, 7 & APU a Athlon 7. generace
Podpora pamětí: DDR4, až 4000 MHz
Chipset: AMD X370
Sloty: 2x PCI-E 3.0 x16 (x16,x8), 1X PCI-E 2.0 x16 (x8), 3x PCI-E 2.0
Konektory pro uložiště: 6x SATA 3, 2x M.2 (PCI-E 3.0, PCI-E 2.0)
Zvukový čip: Realtek ALC 1220 + Nahimic 2
Síťový čip: Intel I211AT
TPM: Ano
SLI: Ano, Two-way
CFX: Ano, Three-way

K základní desce dostanete manuály, dva černé SATA kabely, IO shield ve stylu MSI GAMING, nálepky na kabeláž, kabel pro RGB a CD se zastaralými ovladači.

Rozbor základní desky

Obrázek

6X SATA 3, 2x USB 3.0, 2x USB 2.0, 1x M.2 22110 PCI-E 3.0, 1x M.2 M.2 2280 PCI-E 2.0
4x DIMM DDR4, až 4000 MHz, maximální kapacita 64 GB
3x PCI-E x16, 3x PCI-E x1
EPS, ATX 24pin, 4 fáze pro CPU, 2 fáze pro SOC
1x CPU FAN, 1x PUMP FAN, 4x SYSFAN
Debug LED, RGB LED konektor

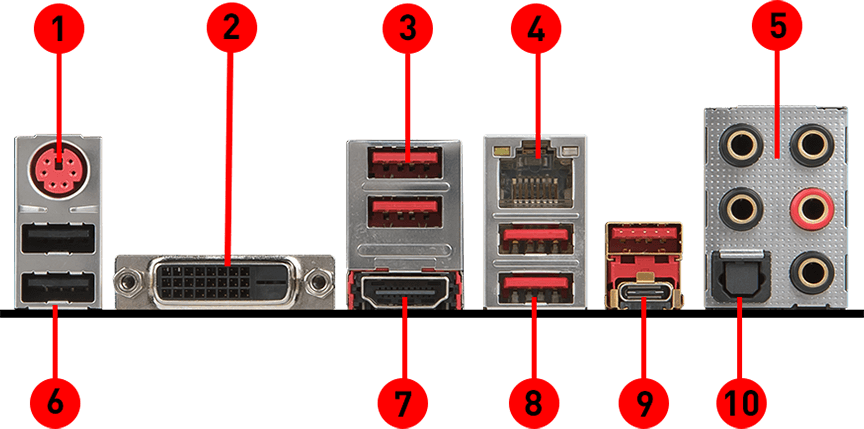

Obrázek

1. PS/2
2. DVI-D
3. USB 3.1 Gen1
4. Intel Gigabit LAN
5.Audio konektory
6. USB 2.0
7. HDMI
8. VR Ready USB 3.1 Gen1
9. USB 3.1 Gen2 Type-A/C
10. S/PDIF

Popis základní desky

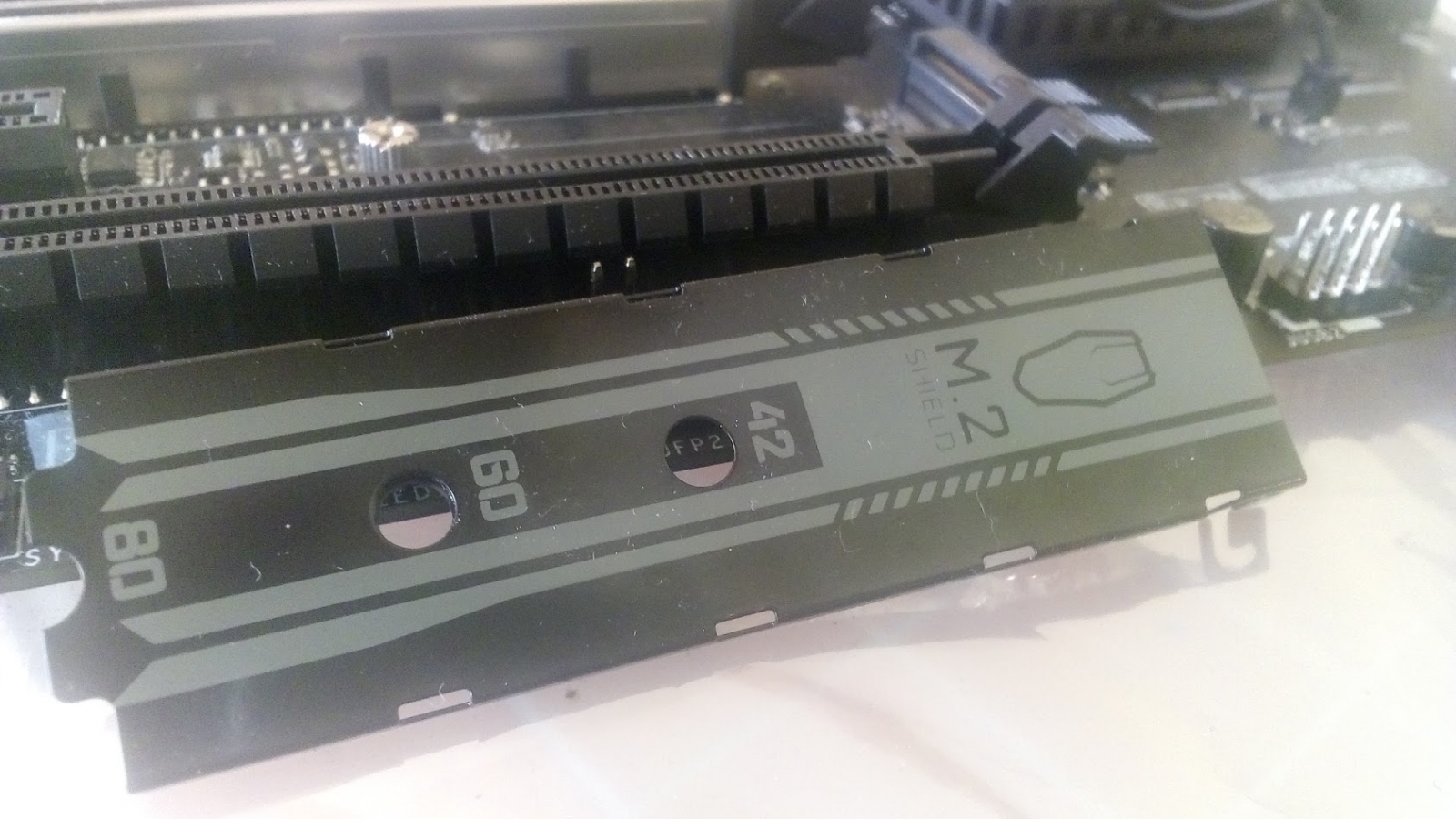

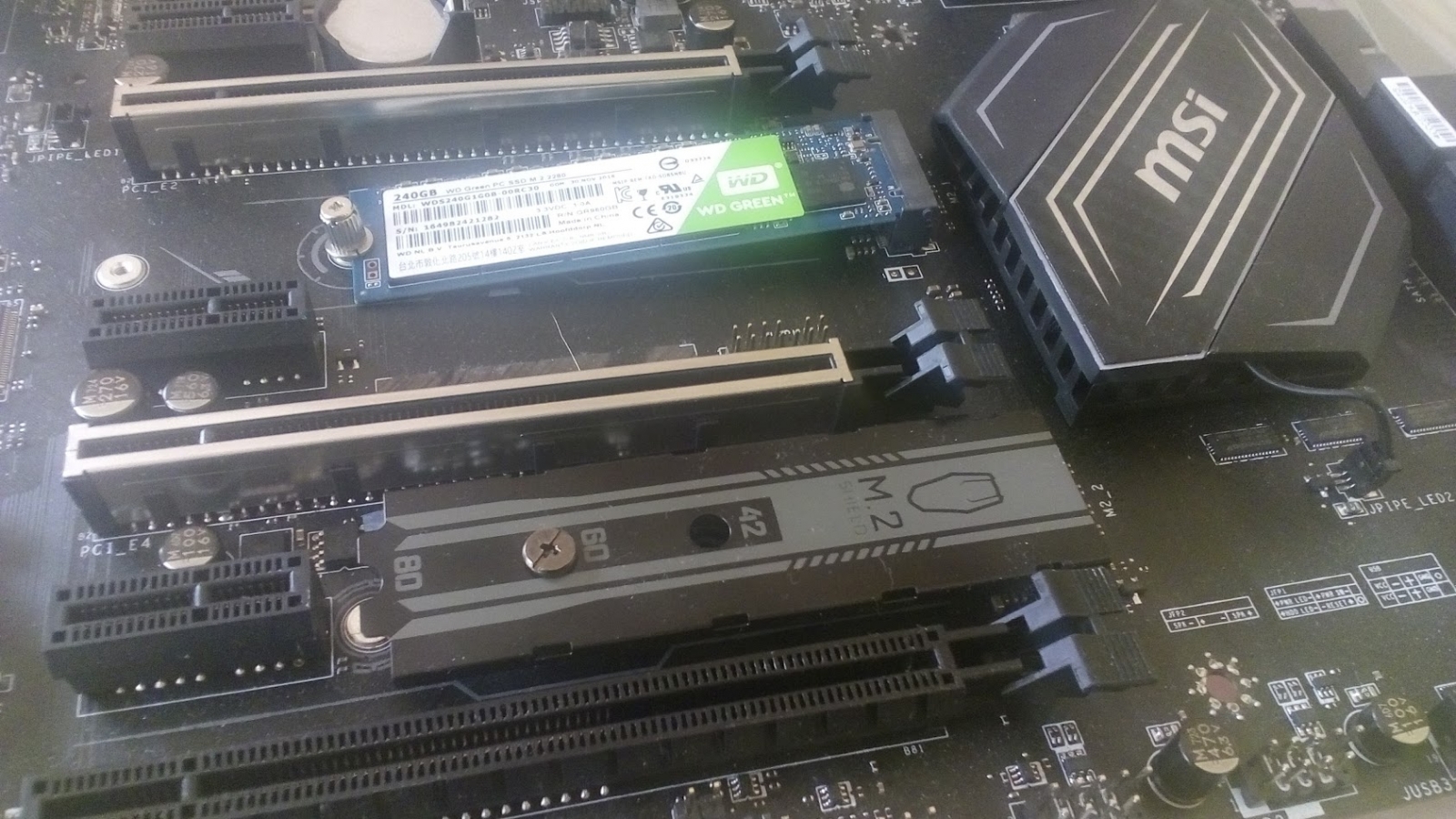

Základní deska jako taková má neutrální černošedé barvy. Má však spoustu LED s podporou RGB, takže bude vypadat dobře ve všech sestavách. S RGB LED si můžete vyhrát v softwaru MSI Gaming APP. Jeden M.2 slot má Heat Shield. Jedná se o malý hliníkový plát s teplovodivým polštářkem, který můžete přimontovat na SSD disk.

https://www.youtube.com/watch?v=s3_0QZLb0wg&feature=youtu.be

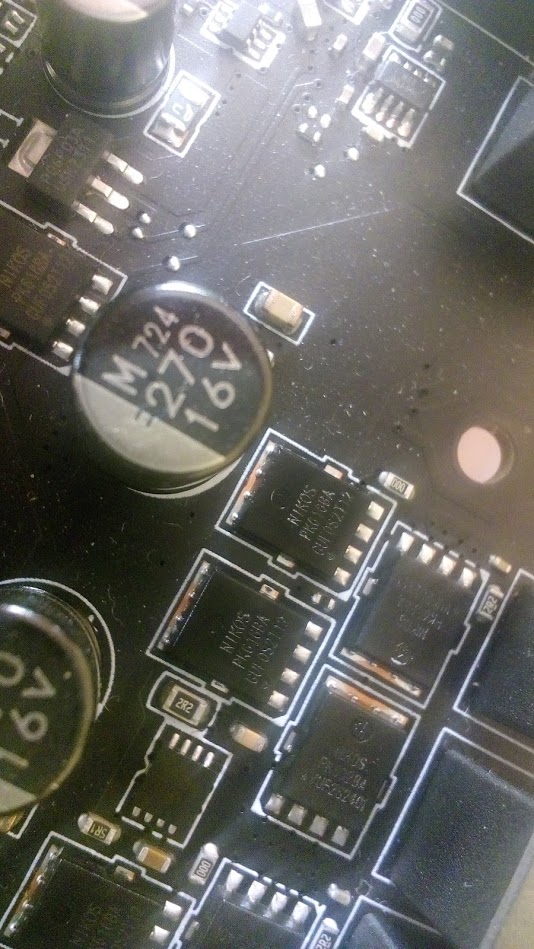

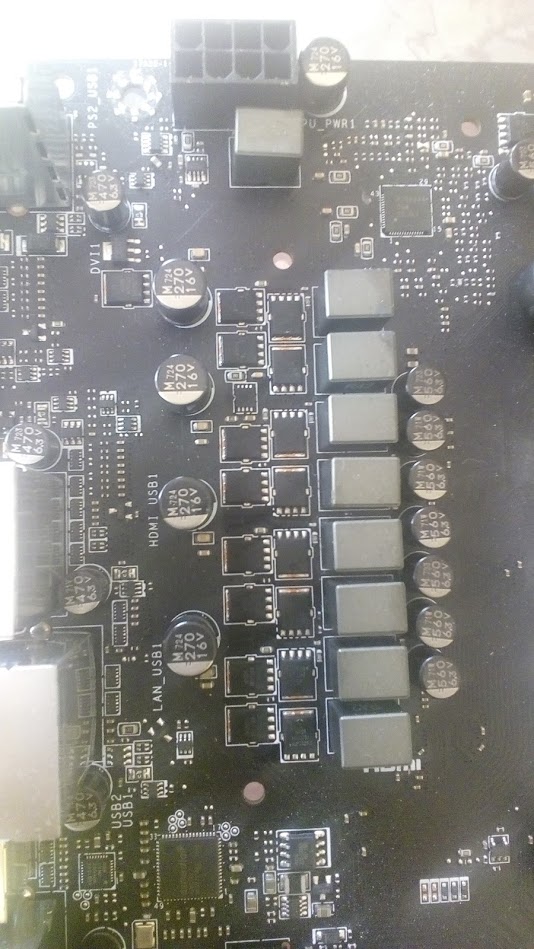

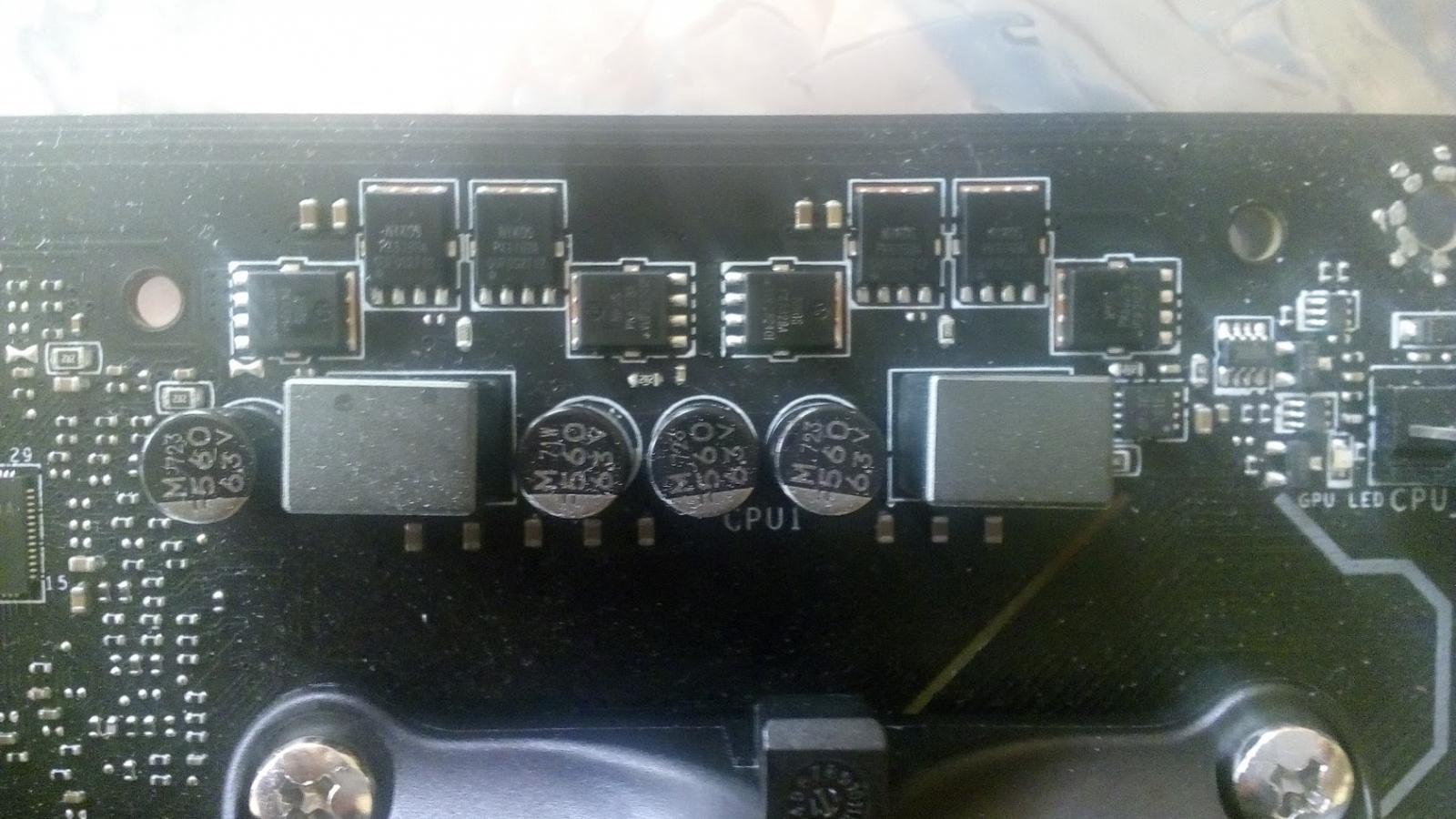

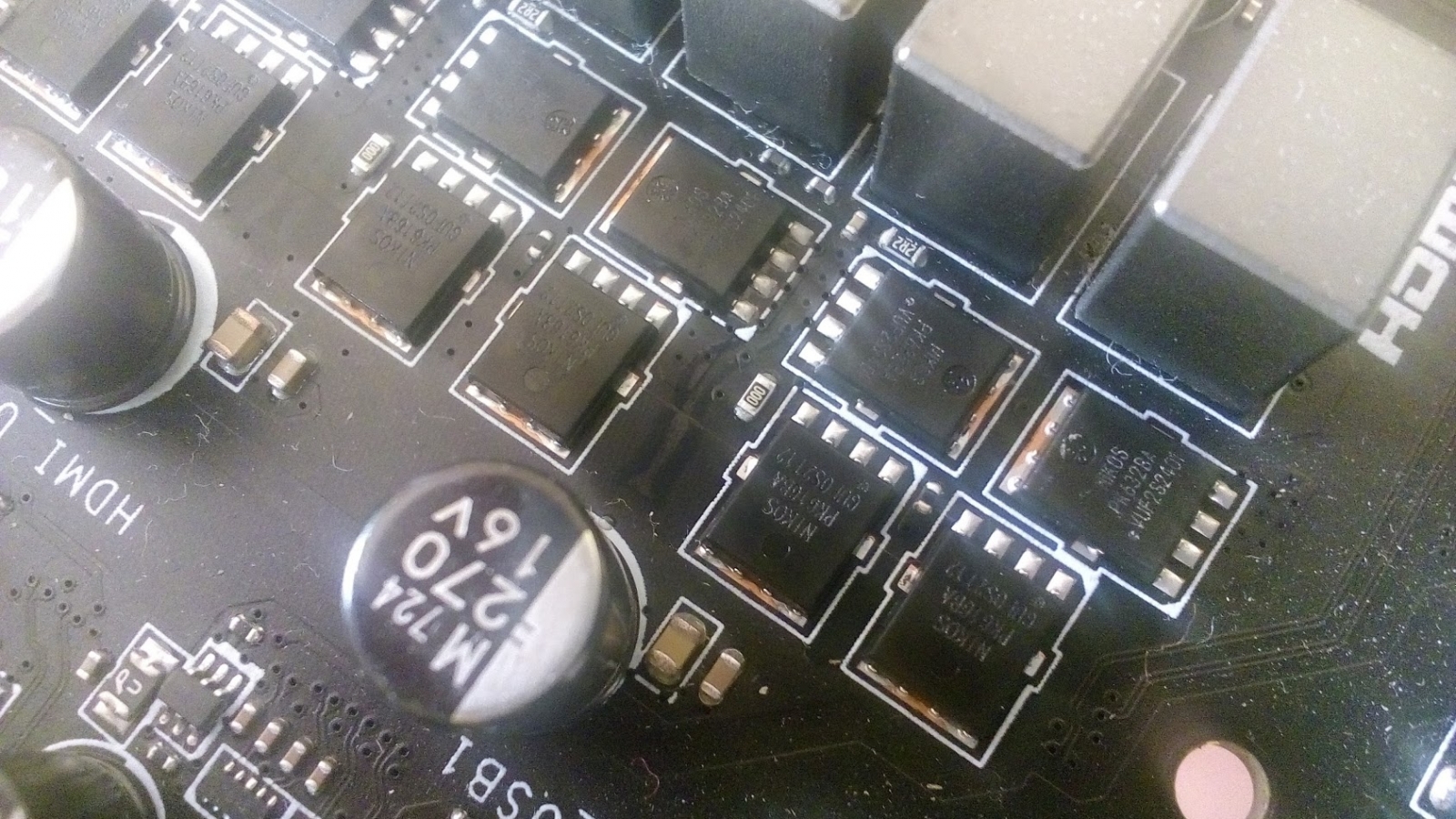

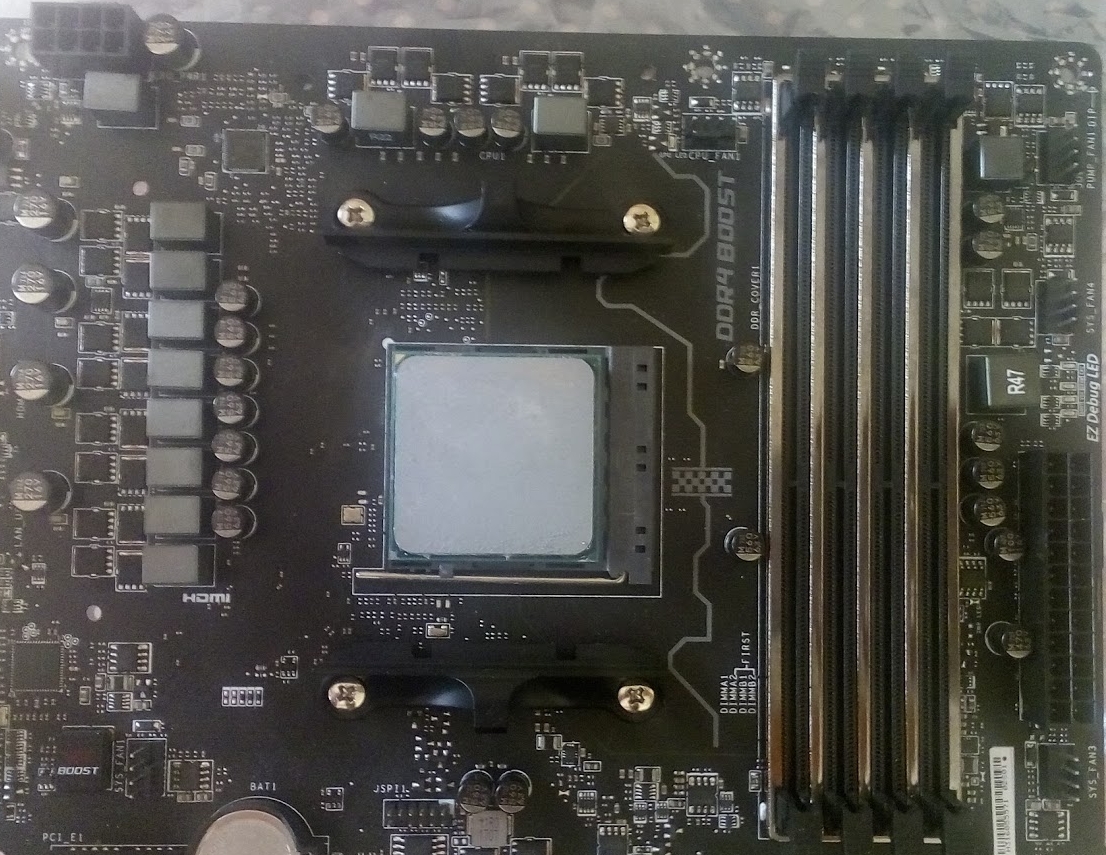

VRM na první pohled vypadá jako osmifázové, ale má pouze čtyři fáze. Počet cívek i MOSFETů souhlasí s osmi fázemi, VRM však má 4 drivery a i samotný kontrolér napětí podporuje 4 fáze pro CPU. Popravdě bych od takové desky čekal aspoň 6 fází, ale toto zdvojené čtyřfázové VRM zvládne s přehledem i Ryzen 7 1700 na 4 GHz, takže nevidím zde zásadní problém. VRM pro CPU i SOC na sobě mají hliníkové bloky pro chlazení. Chladič pro CPU VRM by si zasloužil o něco lepší chladič, po přetaktování bylo docela horké.

Datesheety:
Voltage controller: http://www.richtek.com/en/Products/Vcor ... id=RT8894A
High side MOSFET: https://alltransistors.com/mosfet/trans ... stor=23561
Low side MOSFET: https://alltransistors.com/mosfet/trans ... stor=23564

Obrázek
Obrázek
Obrázek
Obrázek
Obrázek


Základní deska má čtyři sloty pro RAM. Podporují rychlost až 4000 Mhz. Reálná maximální rychlost je +- 3466 MHz pro Ryzeny a 2400 MHz pro APU a Athlony. Svojí levnou RAM od Patriotu se mi podařilo dostat až na 3600 MHz. Při dual channelu jsem se dostal pouze 3200 MHz, ale i to je slušná frekvence. S kvalitnějšími RAM bych se dostal na vyšší frekvence.

MSI má v BIOSu dvě utility - Memory Try It! a A-XMP. Memory Try It má různé profily s různými časování. Je to velmi užitečná věcička, která ušetří spoustu času při taktování pamětí. A-XMP je alternativa XMP u Intelu. Pokud se nechcete zaobírat nastavováním rychlostí a časování, stačí použít jeden ze dvou profilů a máte jistotu, že frekvence budou stabilní.

BIOS/UEFI je přehledný a svižný. Najdete v něm utilitu Game Boost, která přetaktuje procesor o 400 MHz, ale také zvýší napětí procesoru a rychlost ventilátorů na zbytečně vysoké hodnoty. Doporučuji strávit pár minut vlastním přetaktováním. A-XMP má dva profily pro RAM, které podporují XMP. Memory Try It! podporuje všechny paměti a jedná se o velmi užitečnou vlastnost této základní desky, která ušetří čas při taktování RAM.

Obrázek
Obrázek
Obrázek


Testovací sestava

Procesor: AMD Ryzen 5 1600 @ 4GHz
RAM: Patriot Signature 2x8 GB @ 3200 MHz
Motherboard: MSI B350M GAMING PRO
Grafická karta: ASUS GeForce GTX 1070 ROG Strix WC
Systémové SSD: Western Digital Green 240GB M2
Herní SSD: 2x Crucial BX200 240 GB
Zdroj: EVGA 750 G2
Case: Cooler Master MasterCase 3 Pro
Chlazení CPU: Arctic Liquid Freezer 120
Monitor: LG 25UM57-P
OS: Windows 10 Pro

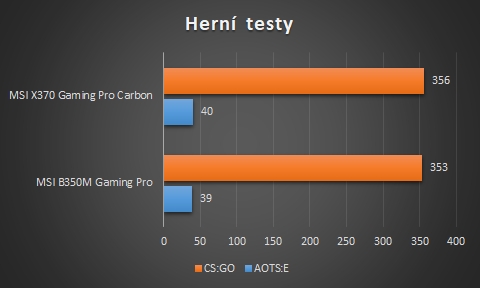

Testy výkonu

ObrázekObrázek

Přenosová rychlost

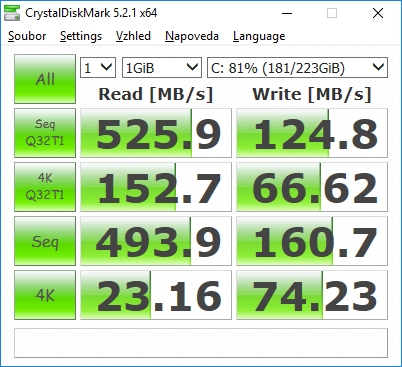

WD SSD Green, M2 2280, 240 GB
Obrázek

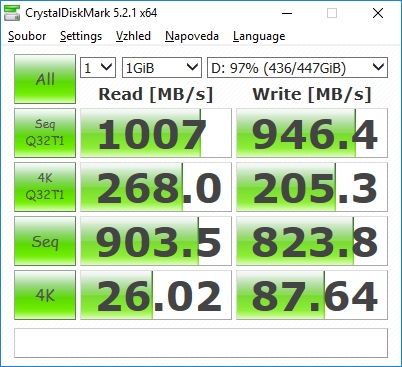

2x Crucial BX200, SATA 3, 240 GB
Obrázek


Přetaktování a vlastnosti základní desky

Svůj procesor AMD Ryzen 5 1600 se mi podařilo přetaktovat na 3975 MHz při napětí 1,45 V. Zapůjčený AMD Ryzen 7 1700 se mi podařilo přetaktovat na 4025 MHz při 1,425 V. Obě RAM jdou přetaktovat na 3200 MHz stabilně, s jednou jsem dosáhl i 3600 MHz. Teplota VRM se při tomto přetaktování vyšplhá přibližně na 65°C. Přetaktování se základní deskou je docela otravné, stejně jako s levnější B350M Gaming Pro. Občas nechce POSTnout i když je její přetaktovaní stabilní a musí se restartovat. Deska se málokdy "vzpamatuje" ze špatného přetaktování a musí se provést Clear CMOS.

Tato základní deska od MSI podle mne vypadá skvěle. Se zapnutými RGB LED na sebe upoutá pozornost, s vypnutými LED má nenápadný, ale stále elegantní design. Jediná věc, která mne zklamala je VRM. Čtyři zdvojené fáze sice stačí, ale v této cenové kategorii bych čekal aspoň šest plnohodnotých fází. Jenže takové napájení má až MSI X370 XPOWER GAMING TITANIUM za 7000 Kč. Většina zákazníků dnes stejně vybírá základní desku spíše podle vzhledu a počtu konektorů a to X370 Gaming Pro Carbon splňuje na jedničku. Kapacitu a kvalitu napájení řeší spíše pokročilí uživatelé a nadšenci. Nedostatek top základních desek může kompenzovat slušná úroveň základních desek střední a nižší třídy, ve kterých ostatní výrobci zaostávají nebo šetří.


ObrázekObrázekObrázekObrázekObrázek
Skvělá základní deska s RGB vhodná i pro přetaktované Ryzeny 7


Klady

Vzhled (subjektivní)
Podpora přetaktování CPU i RAM
Crossfire i SLI
RGB
Rychlý a přehledný BIOS
Časté aktualizace BIOSu
6 konektorů pro ventilátory
Dostatek konektorů pro uložiště
Kvalitní zvukový čip
Dobré chlazení VRM

Zápory

Stejné VRM jako na levnějších B350 deskách od MSI




Poděkování
Moc vám děkuji za přečtení mého článku! Doufám, že jsem vám aspoň trochu pomohl při rozhodování o koupi vaší
nové základní desky. Jestli se vám článek líbil, můžete mě podpořit likem na FB a odběrem na YT.


Děkuji společnosti MSI za zapůjčení základní desky MSI MSI X370 GAMING PRO CARBON!
