GIGABYTE Z370N WIFI - levná mITX deska pro Coffee Lake

Příspěvekod Adys301 » 05 úno 2018 19:19

GIGABYTE Z370N WIFI

Obrázek


Procesory Intel Coffee Lake jsou velmi oblíbené u hráčů. GIGABYTE si připravil základní desku s chipsetem Z370 ve form factoru mITX. Je určená spíše pro méně náročné uživatele, kteří si chtějí postavit malý počítač a neplánují taktovat. O tom také vypovídá výbava desky - spousta USB 3.0 konektorů, dvojice síťových adaptérů od Intelu, WiFi a kvalitní zvukový kodek.

Specifikace a obsah balení

Patice: 1151
Podpora CPU: Intel Core i3 až Core i7 8. generace, Intel Pentium Gold,Intel Celeron G
Podpora pamětí: DDR4, až 4400 MHz
Chipset: Intel Z370
Sloty: 1x PCI-E 3.0 x16
Konektory pro uložiště: 4x SATA 3, 2x M.2, Intel Optane Ready
Zvukový čip: Realtek ALC 1220
Síťový čip: 2x Intel GBe
TPM: Ano
SLI: Ne
CFX: Ne
Další konektory: WiFi
Cena: Od 3 600 Kč

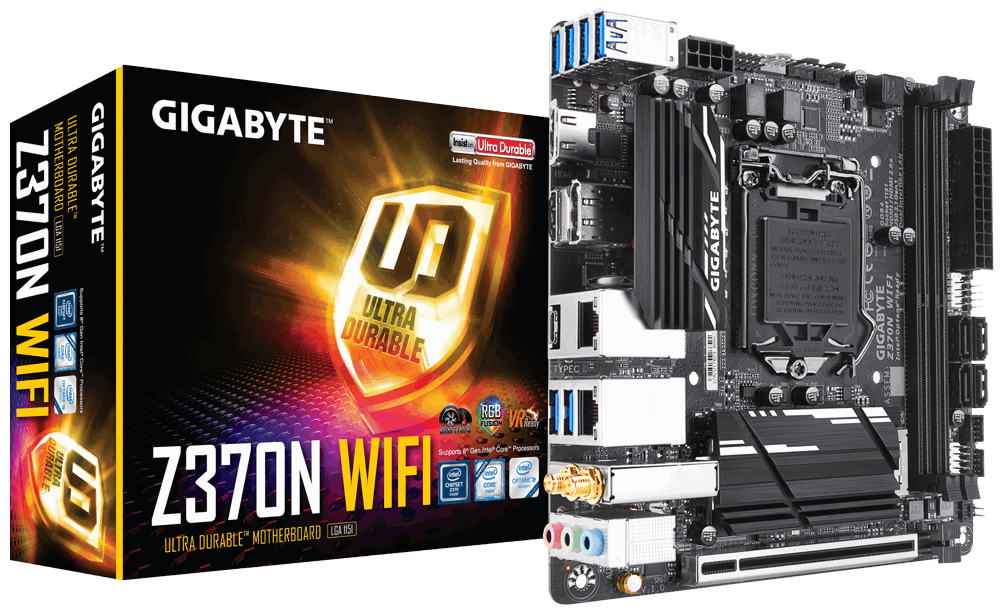

K základní desce dostanete WiFi anténu GIGABYTE, čtyři černé SATA kabely, černý IO shield, nálepku Ultra Durable a CD s ovladači.

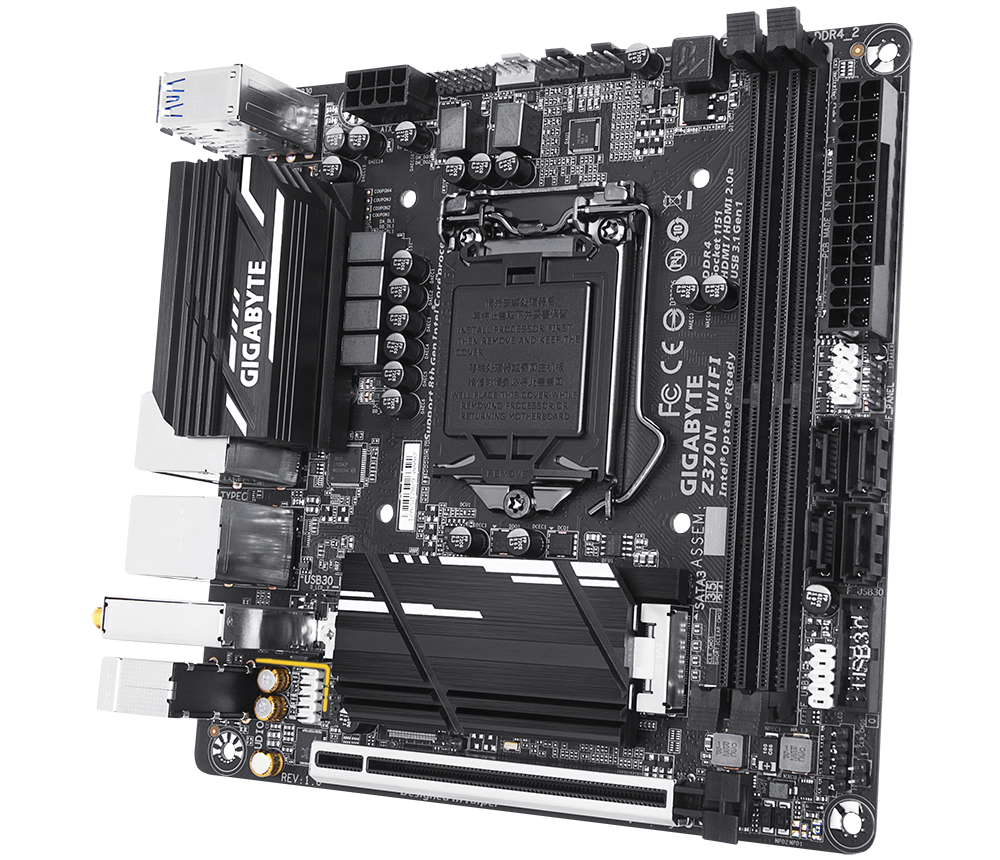

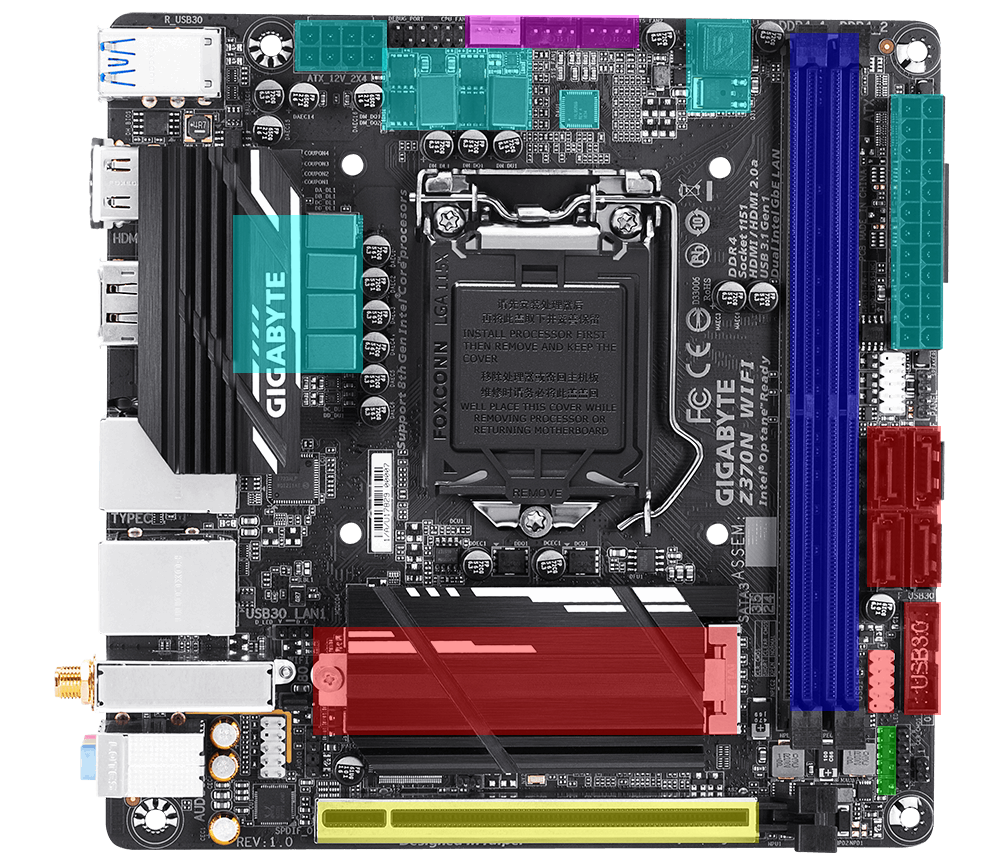

Rozbor základní desky

Obrázek


4X SATA 3, 1x USB 3.0, 1x USB 2.0, 1x M.2 M.2 2280
2x DIMM DDR4, až 4400 MHz, maximální kapacita 32 GB
1x PCI-E x16
EPS, ATX 24pin, 4 fázÍ pro CPU, 2 fáze pro SOC/iGPU, 1 fáze pro RAM
1x CPU FAN, 1x PUMP FAN, 1x SYSFAN
RGB LED konektor

Obrázek

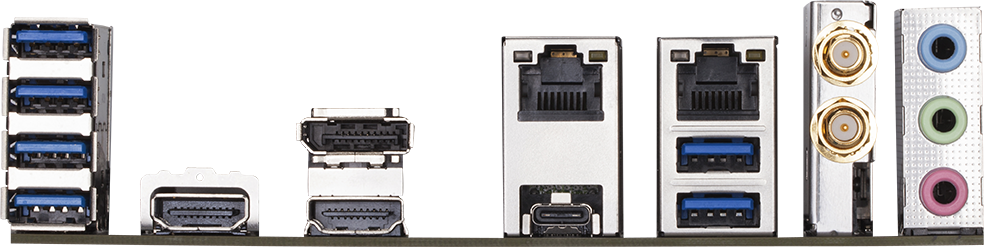

4x USB 3.0
HDMI
DP, HDMI
LAN, USB-C
LAN, 2x USB 3.0
WiFI konektor
Audio konektory

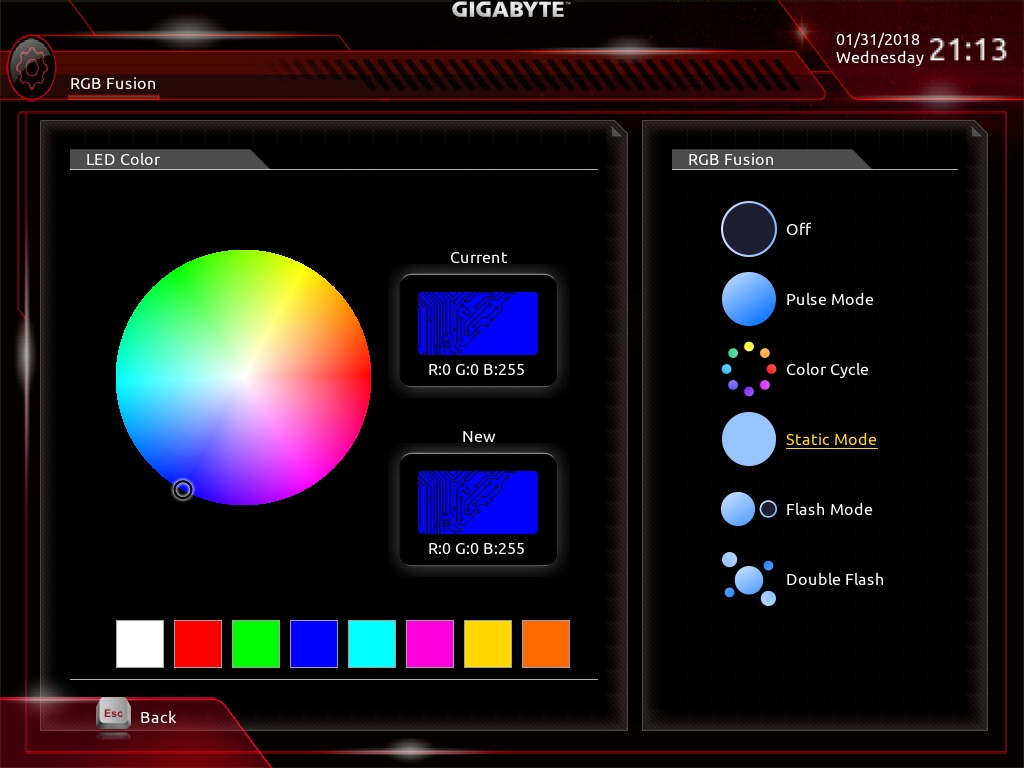

Celá základní deska je v černé barvě, výjimkou jsou pouze bílé pruhy na chladiči VRM a M.2 SSD. Poblíž audio konektorů jsou čtyři RGB LED, jejichž efekty si můžete nastavit v BIOSu nebo v SW od GIGABYTE.

Obrázek

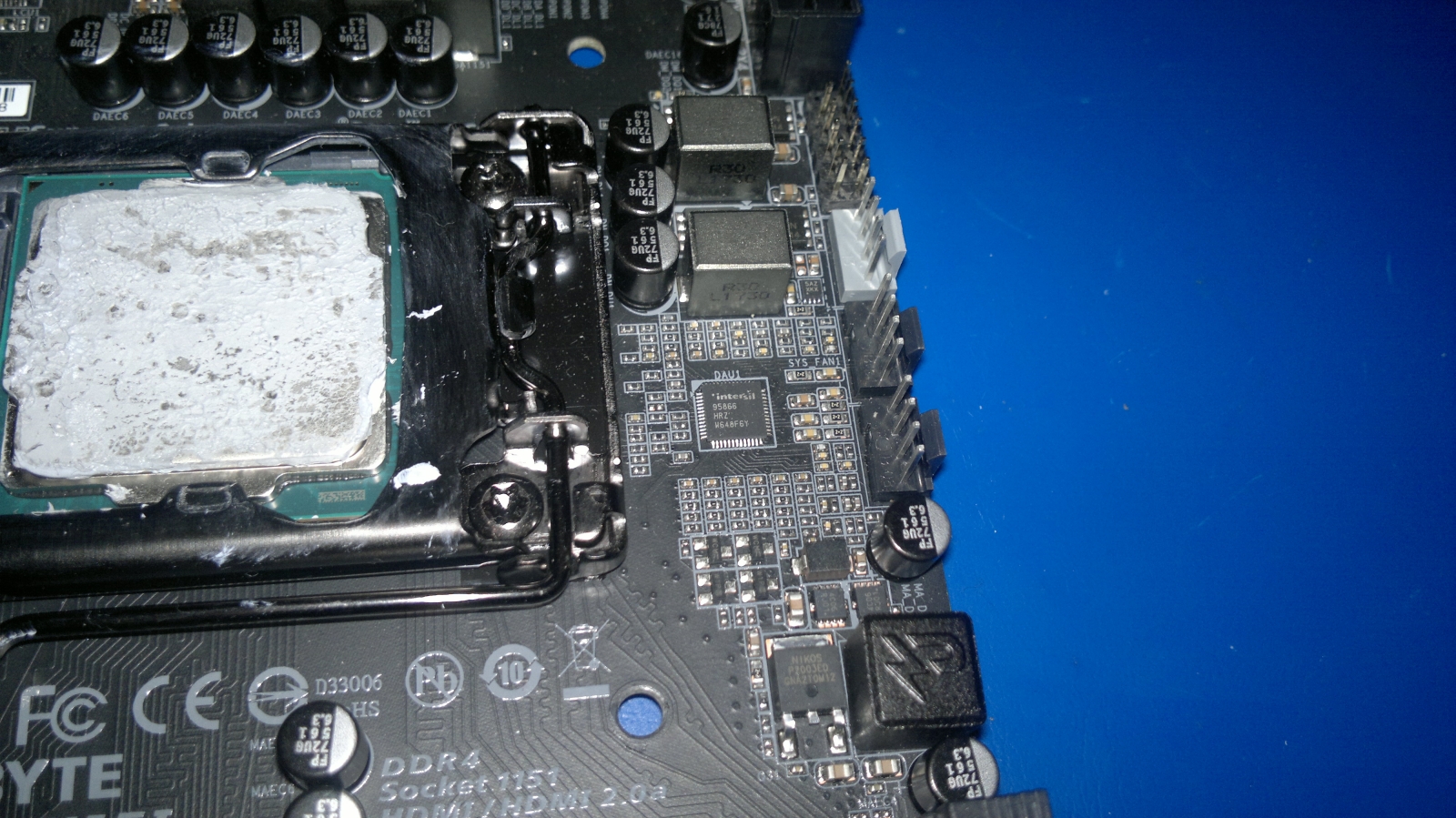

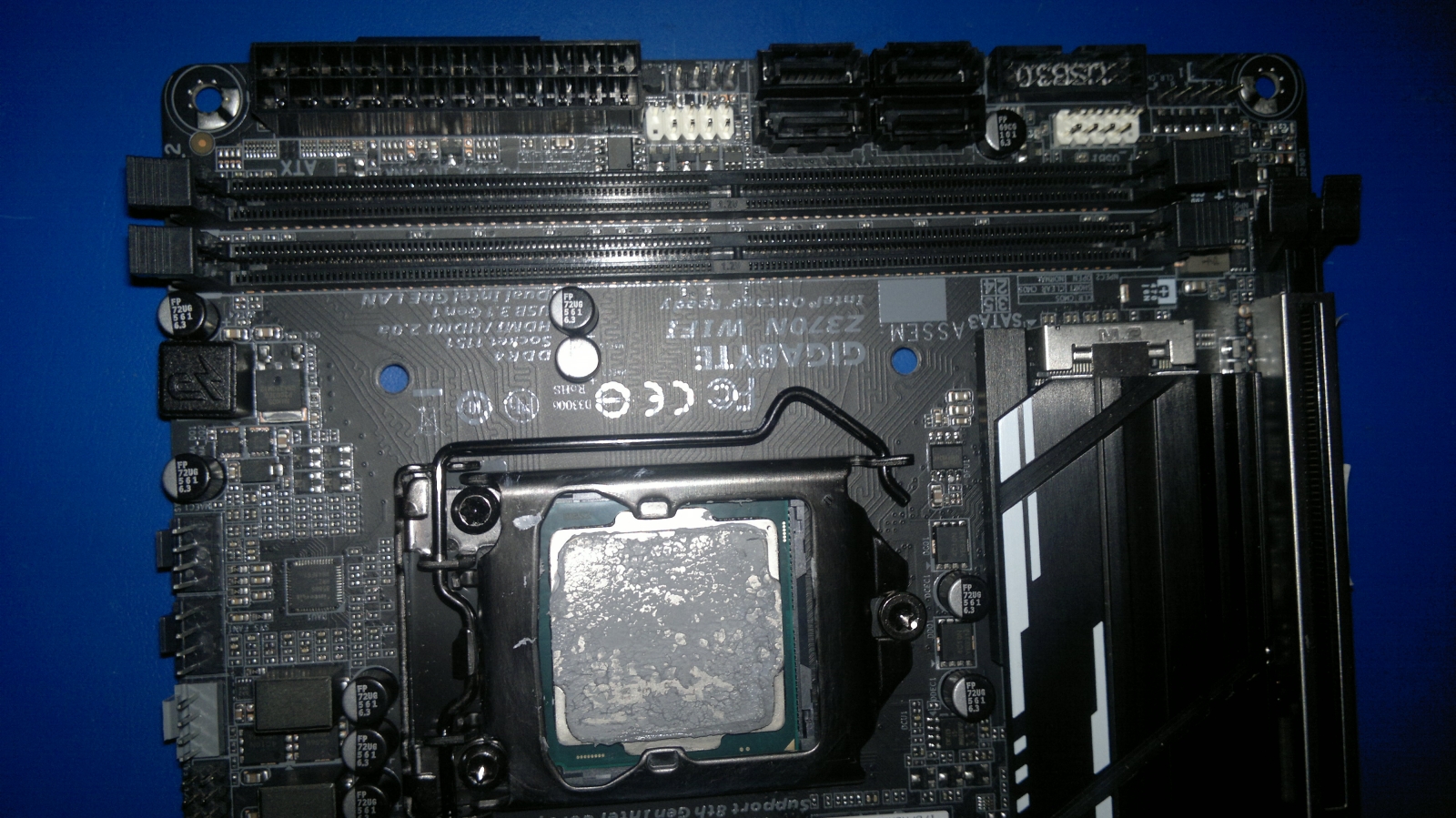

VRM se skládá ze čtyř fází pro CPU a dvou fází pro iGPU. U mITX desek se s přetaktováním nepočítá, takže se Z370N WIFI si taktovací orgie neužijete. Základní desku doporučuji osadit procesory jako i5 8400, se kterou VRM nemělo žádné problémy ani po hodinách hraní her nebo i i7 8700 (bez K).

Datasheety VRM:

Voltage controller https://www.intersil.com/content/dam/In ... l95866.pdf
High side MOSFET http://www.onsemi.com/pub/Collateral/NTMFS4C10N-D.PDF
Low side MOSFET https://www.onsemi.com/pub/Collateral/NTMFS4C06N-D.PDF

Obrázek
Obrázek
Obrázek

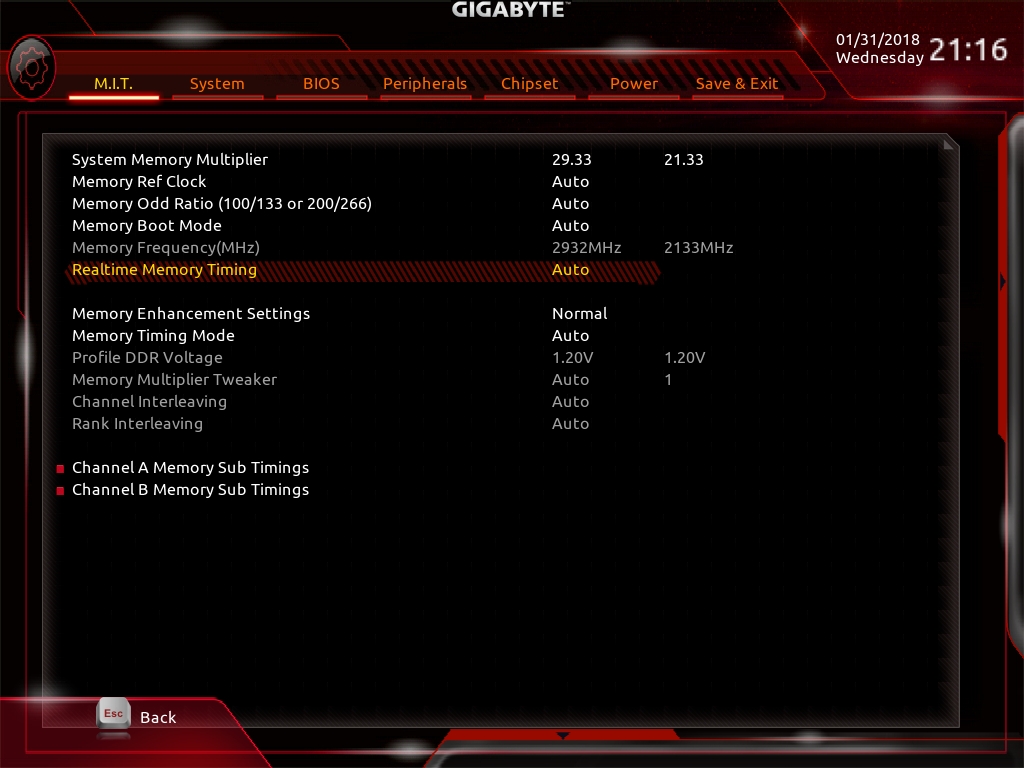

mITX základní deska má samozřejmě pouze dva sloty pro DDR4 paměti. Oficiálně podporují až 4400 MHz. Mně se podařilo přetaktovat levné RAM od Patriotu z 2133 MHz CL15 na 2933 MHz CL17 zcela stabilně.

Obrázek

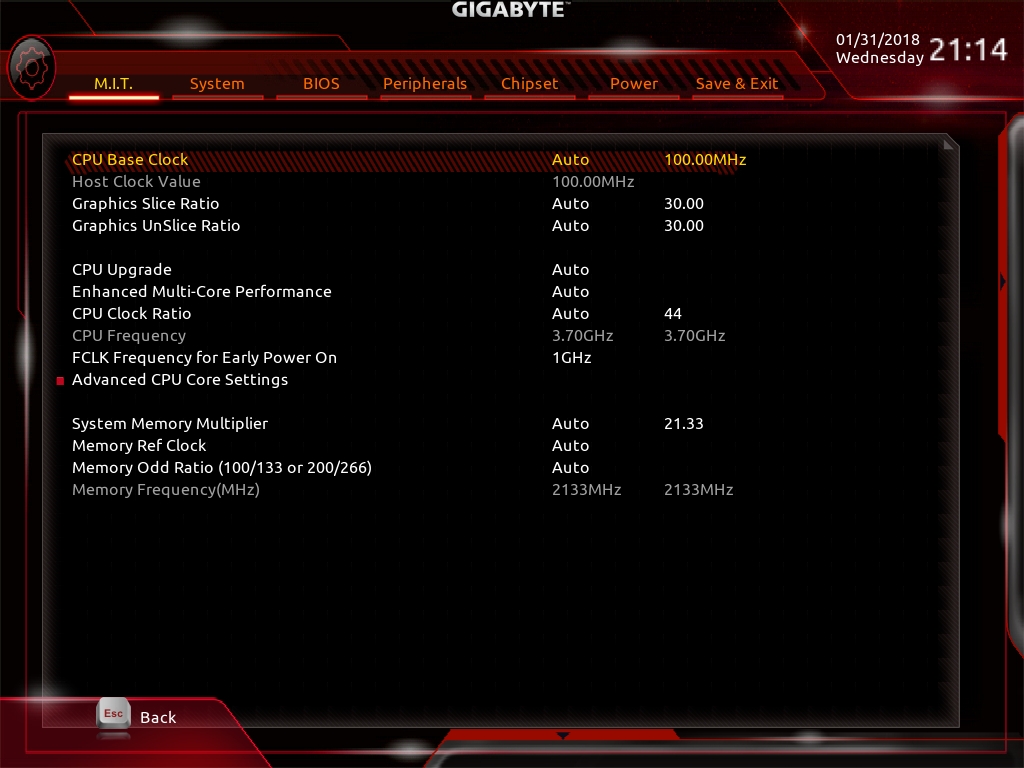

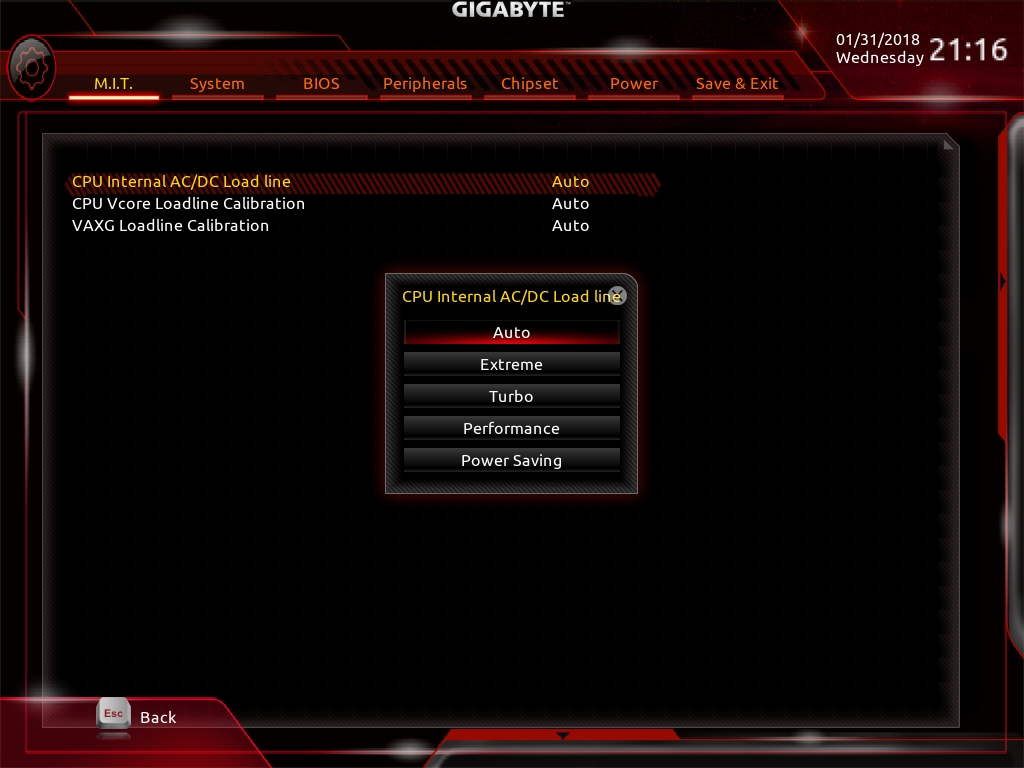

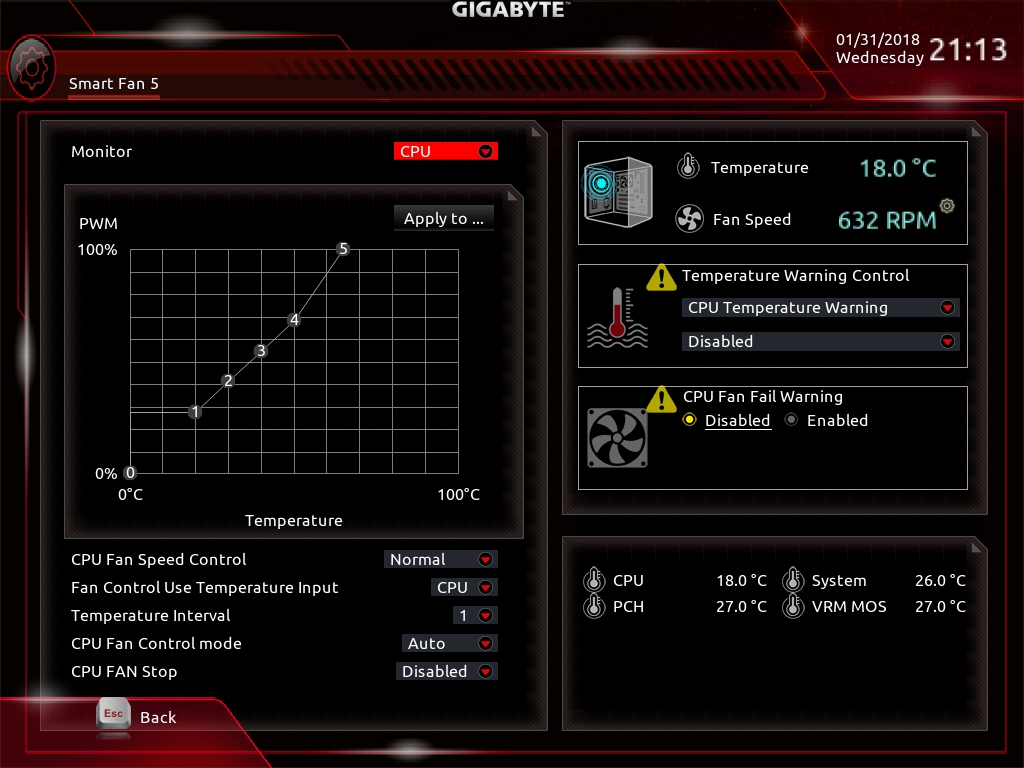

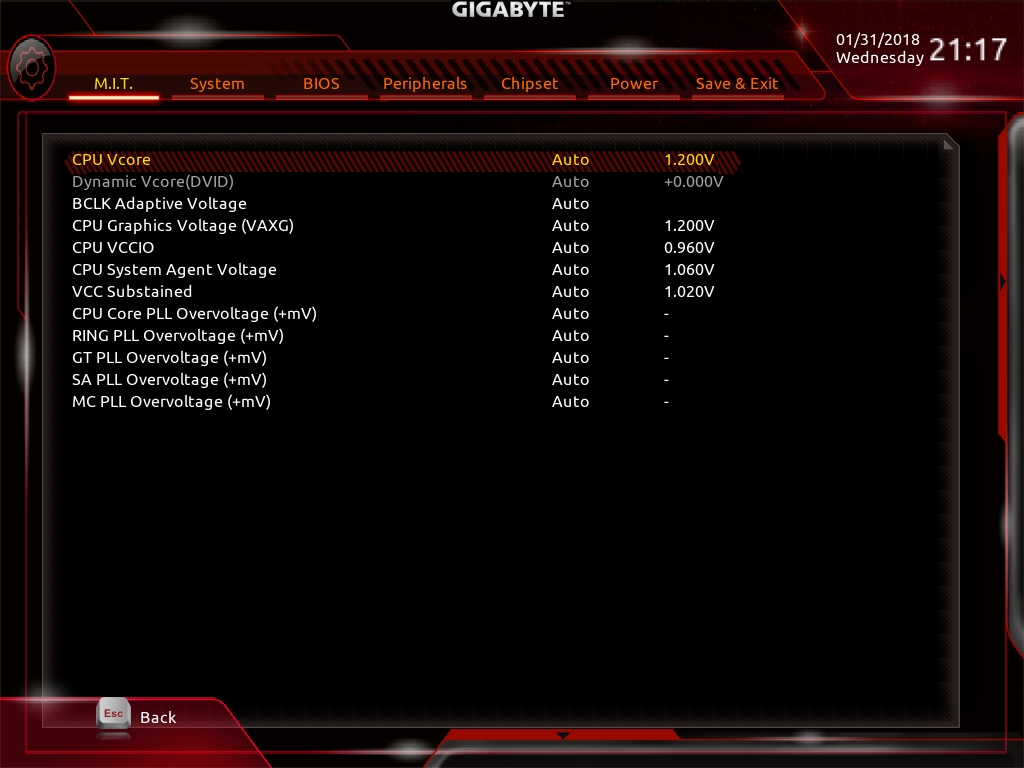

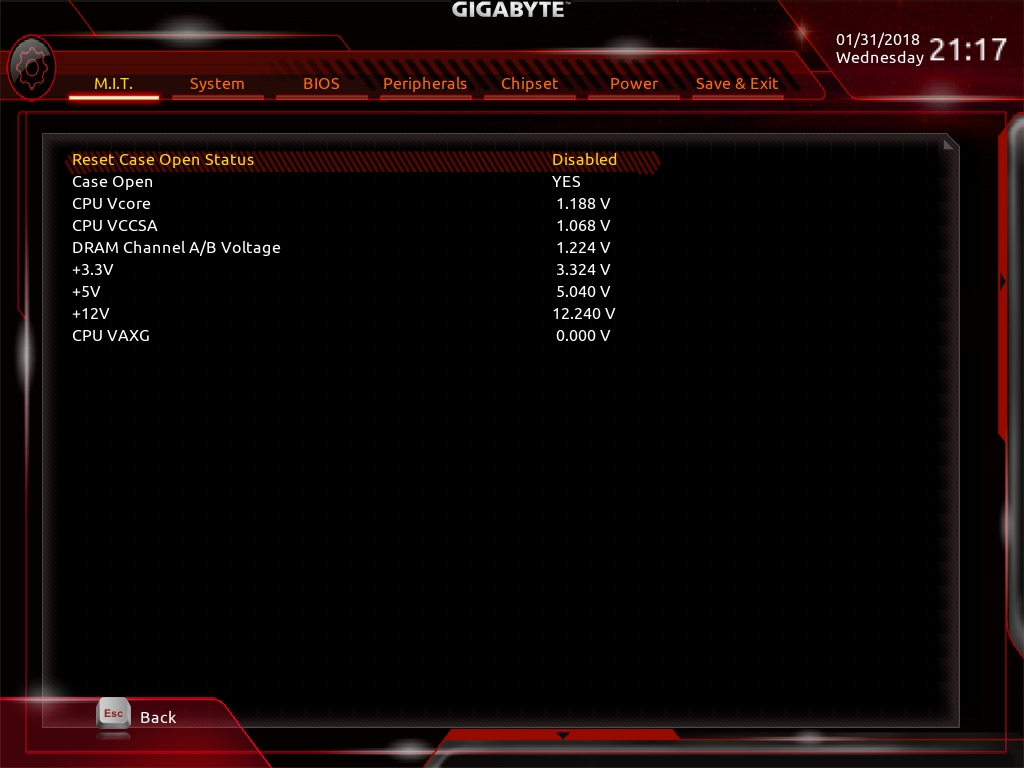

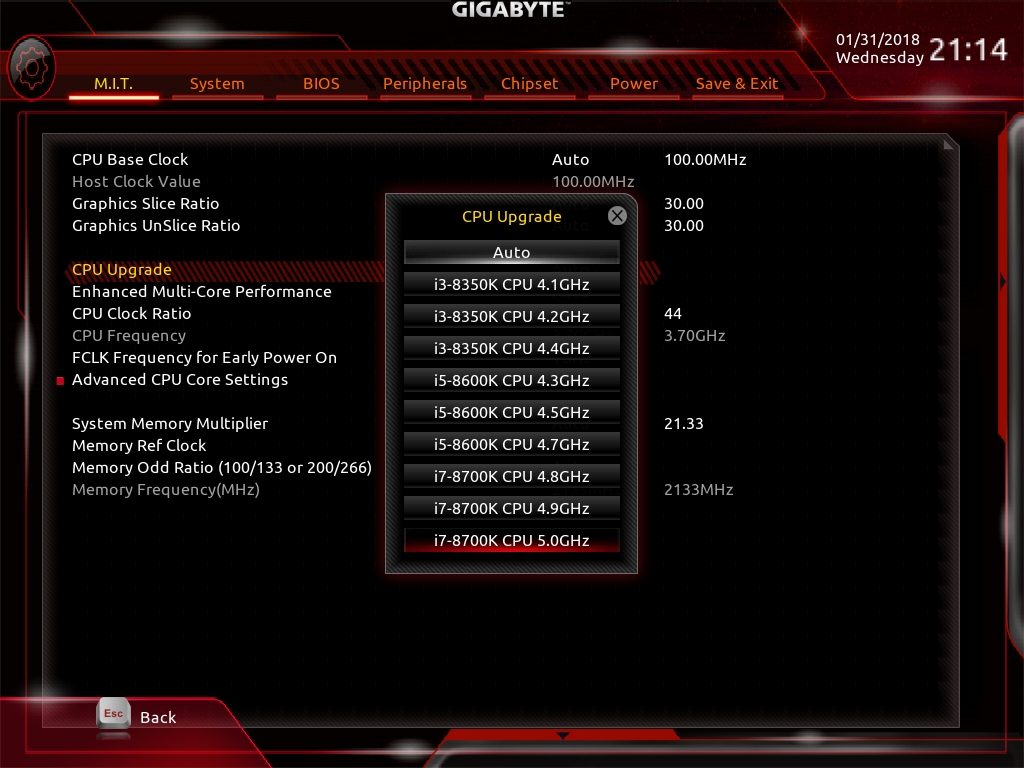

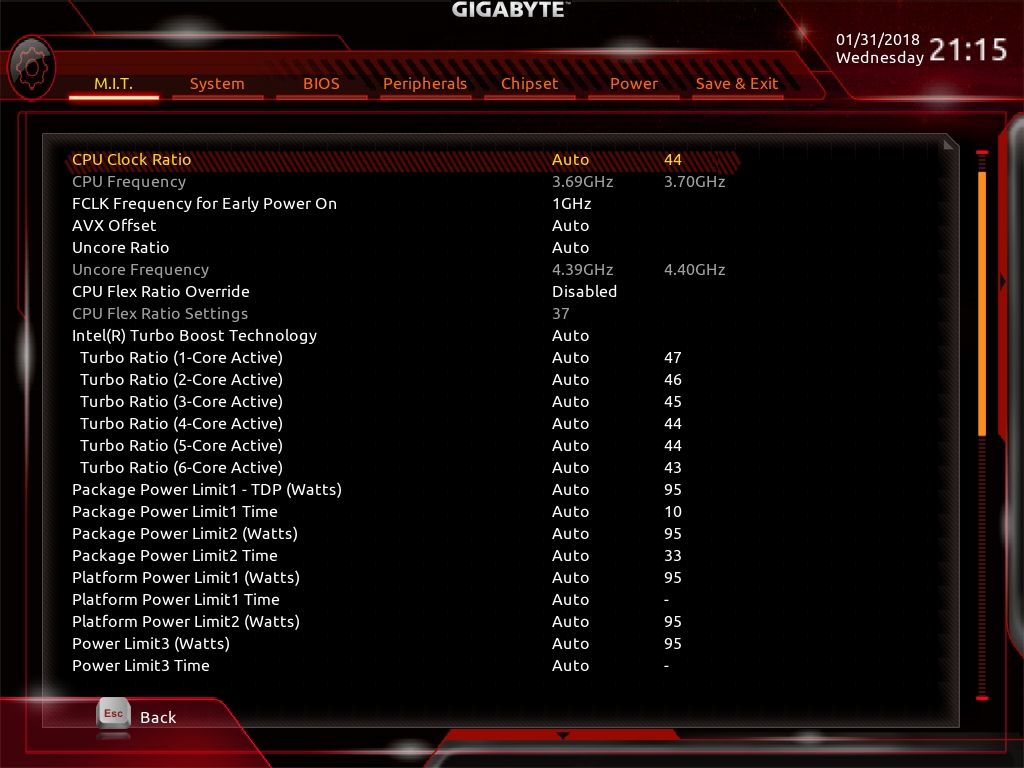

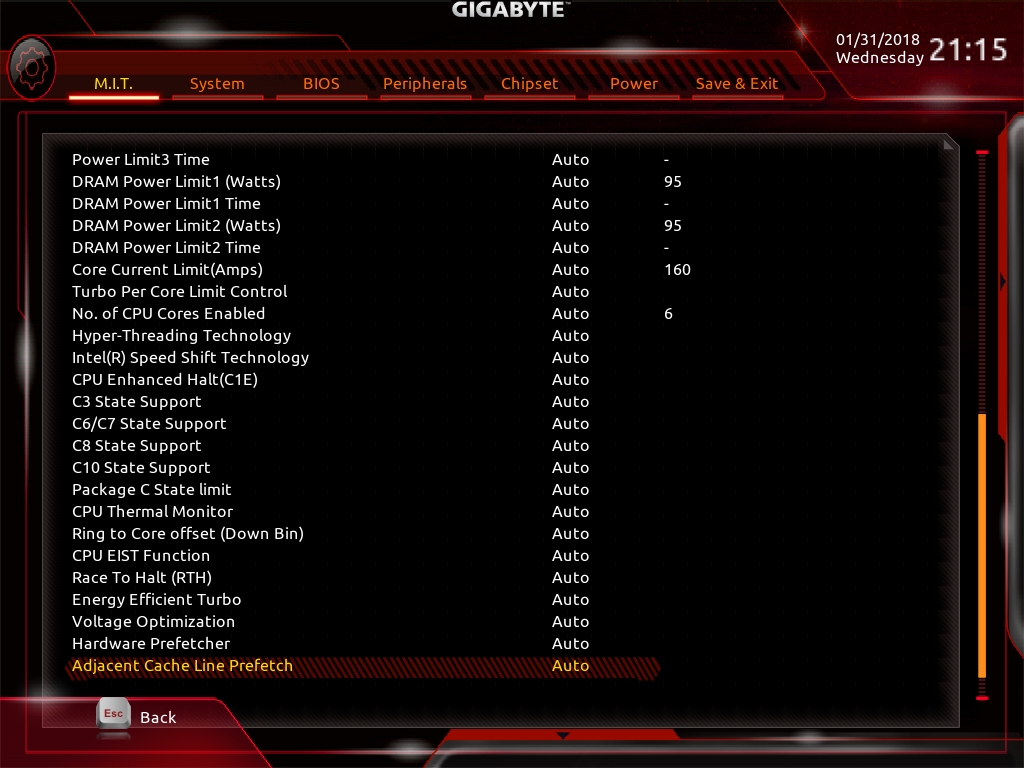

Pohled do UEFI

Prostředí UEFI je svižné a přehledné. I na tak levné desce máte přístup ke všem možným nastavením a napětím.

Obrázek
Obrázek
Obrázek
Obrázek
Obrázek
Obrázek
Obrázek
Obrázek
Obrázek
Obrázek

Přetaktování a provozní vlastnosti

Jak jsem již nastínil v popisu desky, Z370N WiFi není určená pro přetaktování, takže jsem nečekal žádné zázraky. i7 8700K se mi podařilo přetaktovat na 5 GHz při 1,4 V (je to poměrně vysoké napětí, bohužel jsem dostal nekvalitní křemík), nicméně teploty VRM se blížily k throttlování. K základní desce jsem dostal i5 8400, což je podle mne ideální kombinace.

Závěr

GIGABYTE Z370N WIFI je nejlevnější mITX deska pro Coffee Lake, může však konkurovat Z370-I ROG Strix od ASUS, která je o 2000 Kč dražší. GIGABYTE se zaměřil především na konektivitu, což je podle mne u mITX lepší cesta. Hodí se pro HTPC, miniaturní pracovní stanice nebo herní PC.

ObrázekObrázekObrázekObrázekObrázek
Dostupná mITX deska pro výkonné a zároveň malé počítače.


Klady

Skvělá konektivita - 6x USB 3.0, dva síťové adaptéry, dvojice HDMI 2.0 a DP
WiFi a Bluetooth
Dva M.2 konektory
Kvalitní zvukový čip s podporou 32bitového audia
Oba síťové adaptéry jsou od Intelu
Nízká cena

Zápory

Vyšší teploty VRM při dlouhodobé maximální zátěži




Děkuji společnosti GIGABYTE za zapůjčení základní desky GIGABYTE Z370N WIFI!


ObrázekObrázekObrázek
You Tube: TechAdys301
Obrázek

Reklama
Uživatelský avatar
Ltb
Administrátor
Master Level 8.5
Master Level 8.5
Příspěvky: 6777
Registrován: únor 03
Bydliště: Praha západ
Pohlaví: Muž

Re: GIGABYTE Z370N WIFI - levná mITX deska pro Coffee Lake

Příspěvekod Ltb » 06 úno 2018 23:14

Publikováno

Díky moc za další super článek 8)
