ASUS ROG ZENITH EXTREME - luxusní základní deska pro Threadripper

Příspěvekod Adys301 » 27 bře 2018 21:41

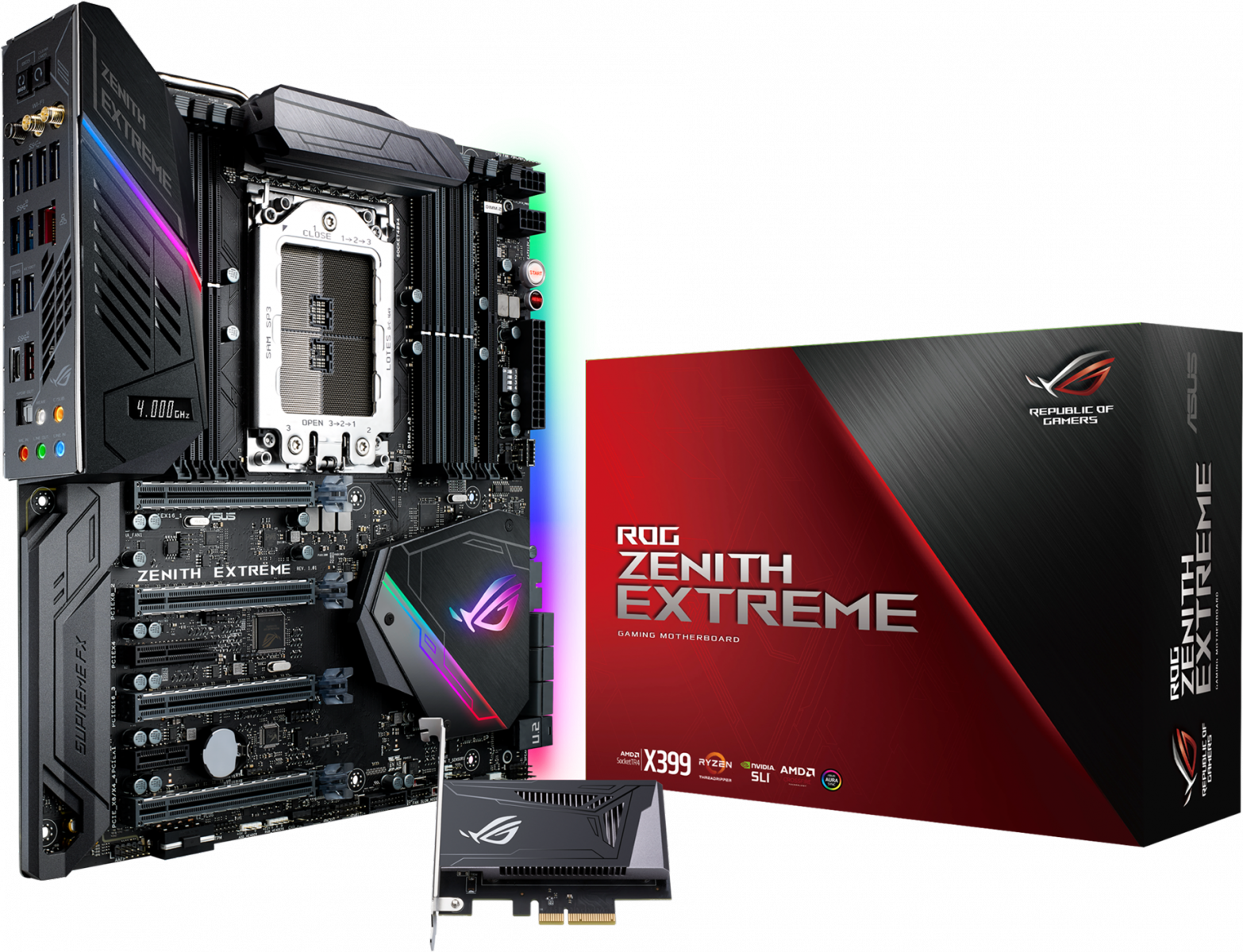

ASUS ROG ZENITH EXTREME
Obrázek

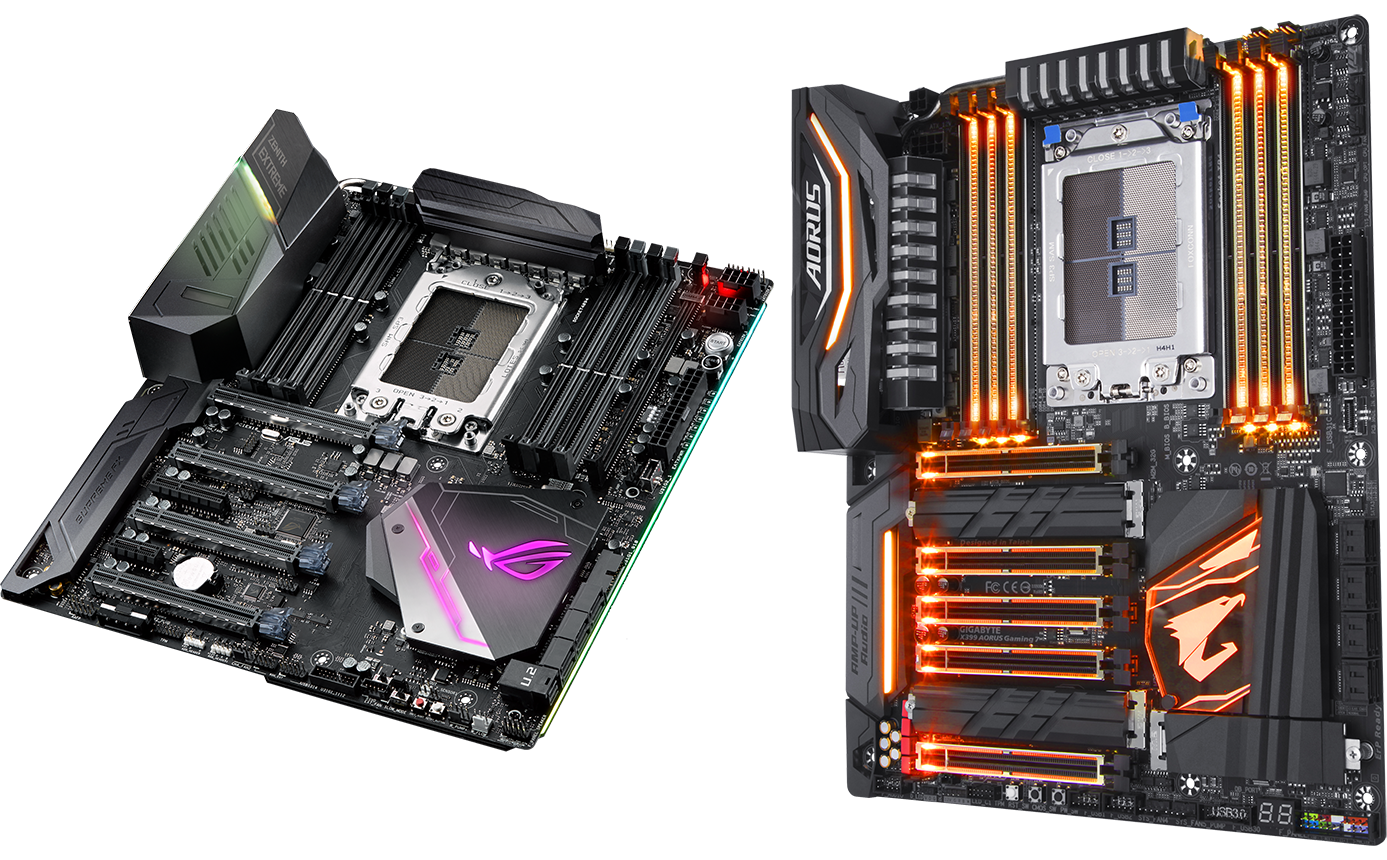

Základní desky Republic of Gamers Maximus (Intel), Rampage (Intel HEDT) Crosshair (AMD) a nyní Zenith (AMD HEDT) vždy patřily mezi ten nejlepší hardware, který šel koupit. První Republic of Gamers desky byly Crosshair I pro socket AM2+ a Maximus I Extreme pro socket 775. Tyto základní desky jsou určené pro nejnáročnější uživatele a dosahování maximálních výsledků ve všech benchmarcích. ASUS se poslední dobou rozhodl rozšířit řadu ROG levnějšími modely jako Z370-F nebo X370-F a grafikami jako GTX 1070 ROG Strix. Je to spíše marketing, protože na nich na rozdíl od předchozích ROG produktů není nic speciálního.

Nejnovější ROG desky pro procesory od AMD jsou Crosshair VI Hero/Extreme. Crosshair je pro fandy ROG hardwaru známé jméno. Nejnovější základní deska ROG Zenith Extreme je však absolutní novinkou, protože se jedná o první desku pro HEDT procesory od AMD. Má spoustu zajímavých vlastností, pojďme si je postupně vysvětlit...

Obrázek


Specifikace a obsah balení

Patice: TR4
Podpora CPU: AMD Ryzen Threadripper
Podpora pamětí: DDR4, až 3600 MHz, maximální kapacita 128 GB
Chipset: AMD Promontory X399
Sloty: 4x PCI-E 3.0 x16, 1x PCI-E x4, 1x PCI-E 3.0 x1
Konektory pro uložiště: 6x SATA 3, 1x M.2, 2x M.2 pomocí DIMM.2, 1x U.2
Zvukový čip: Realtek ALC 1220
Síťový čip: Intel I211-AT
TPM: Ano
SLI: Ano, Four-way
CFX: Ano, Four-way
Speciální vlastnosti: Tlačítka, debug displej, spousta funkcí pro nadšence

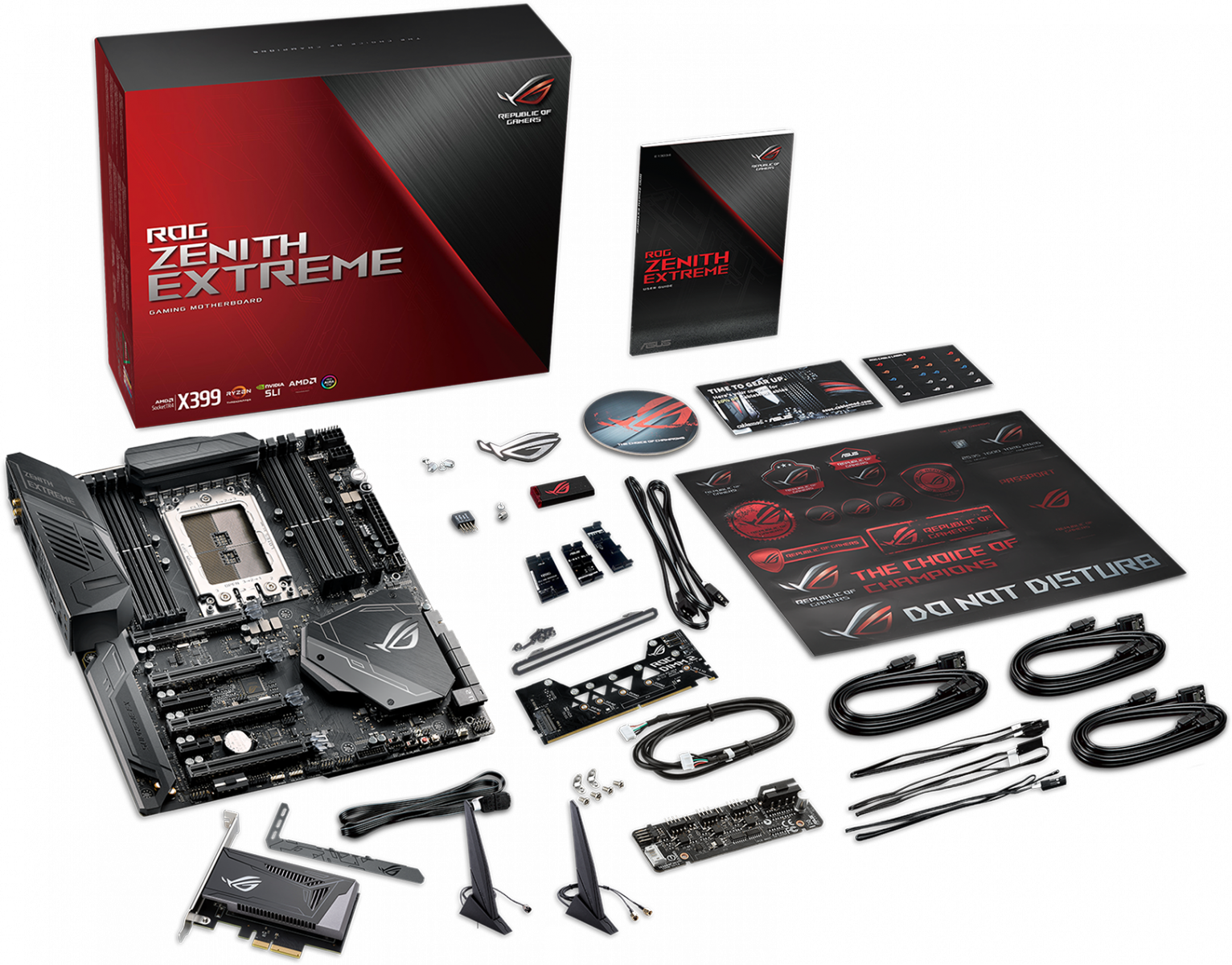

K základní desce dostanete šest černých SATA kabelů, 10 Gb/S síťovou kartu ASUS AREION, prodlužovací RGB kabely, panel pro rozbočování ventilátorů Q konektor, HB SLI můstky, držák pro podporu grafické karty, ROG podtácek, nálepky ROG, antény pro WiFi, tři termistory, manuál a USB flashku s ovladači.

Obrázek

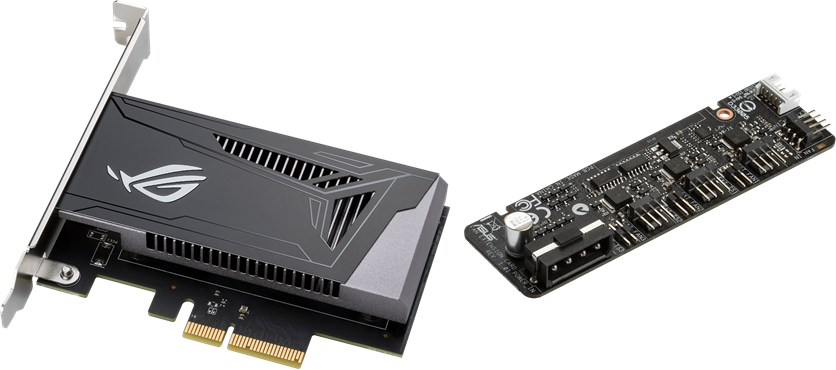

ASUS k desce přidal opravdu hodně věcí. Vyzdvihl bych síťovou kartu ASUS ROG AREION 10G. Tato síťovka se může chlubit rychlostí 10 Gb/s. Cena takto výkonných síťových karet začíná od 2 600 Kč. Pochybuji však, že většina zákazníků tuto kartu využije. Ocenil bych, kdyby se prodávala verze bez přibalené síťové karty, která by teoreticky mohla být levnější i o 3000 Kč. K desce také dostanete ASUS Fan Extension Card, která rozšiřuje konektivitu o další tři konektory pro ventilátory.

Obrázek

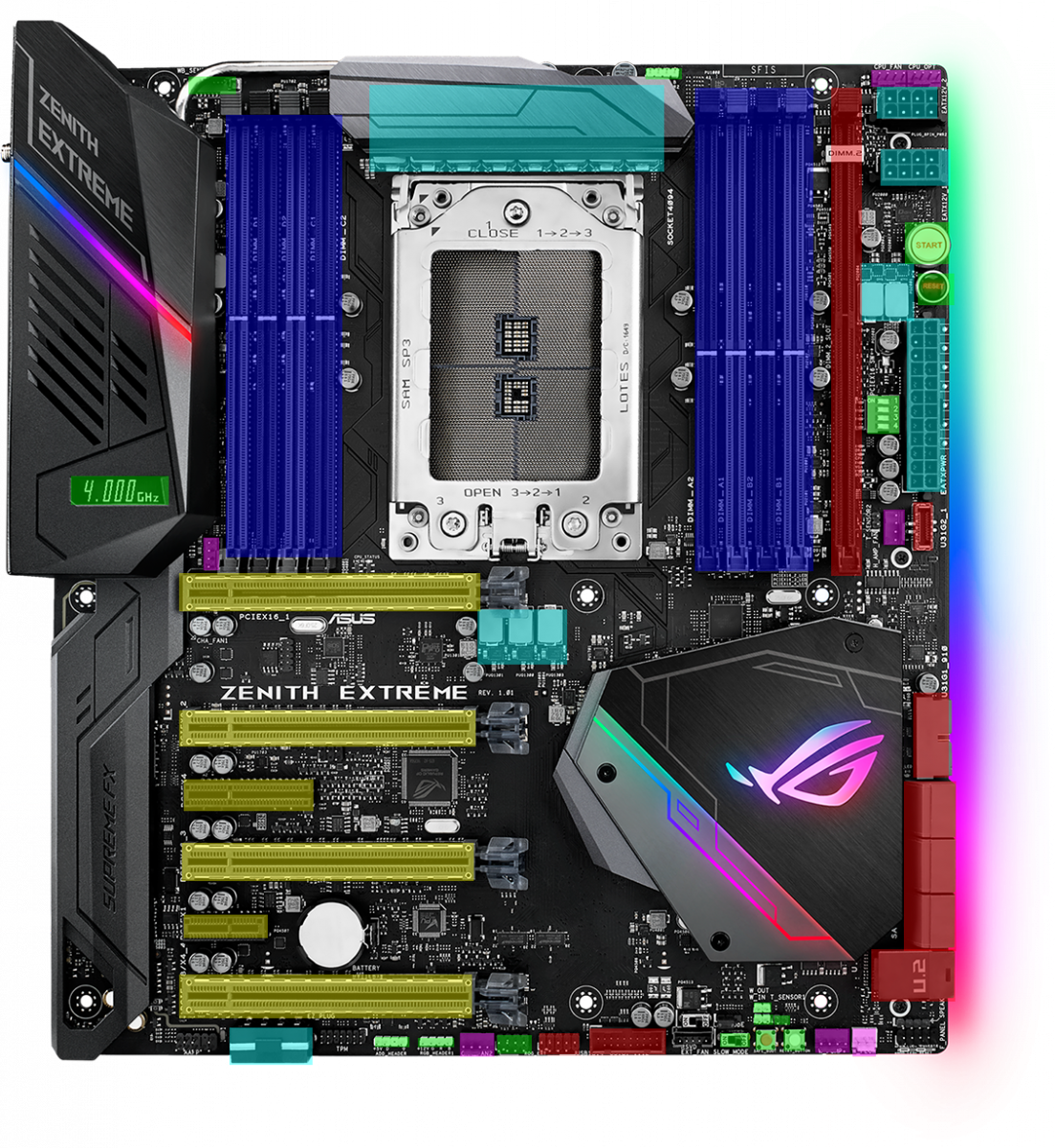

Rozbor základní desky

Obrázek

6x SATA 3, 2x USB 3.0, 1x USB 2.0, 1x M.2 M.2 2280, 2x M.2 2210 pomocí DIMM.2
8x DIMM DDR4, až 3600 MHz, maximální kapacita 128 GB
4x PCI-E x16 3.0 (x16/x8/x16/x8 při zapojení čtyř grafik), 1x PCI-E x4 3.0, 1x PCI-E x1 3.0
2x EPS, ATX 24pin, 8 fází pro CPU, 3 fáze pro SOC/iGPU, 2 fáze pro RAM, MOLEX pro PCI-E sloty
RGB konektory, debug displej, konektor pro Fan extension card, tlačítka pro zapnutí/vypnutí, reset, vypínač PCI-E slotů, přepínač pro slow mode, safe boot tlačítko, retry tlačítko, konektory pro vodní chlazení a termistory

Obrázek

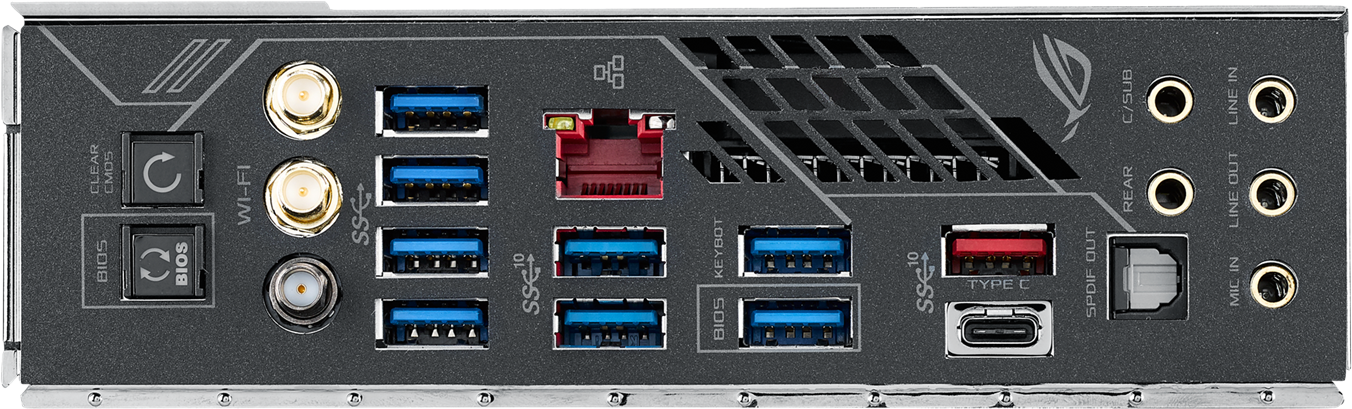

Clear CMOS, BIOS Flashback
Anténa pro WiFi, anténa pro WiFig
4x USB 3.1 Gen1
LAN, 2x USB 3.1 Gen1
2x USB 3.1 Gen1
USB 3.1 Gen2 typ A. USB 3.1 Gen2 Typ C
Audio


ROG Zenith Extreme je obrovská základní deska. Snažil jsem se jí nainstalovat do skříně SilentiumPC RG4T, šířka základní desky mi to však neumožnila. Před koupí základní desky si tedy ověřte, jestli vaše skříň podporuje form factor E-ATX (rozměry základní desky jsou 305 mm x 277 mm). Pro starší ROG desky byla typicka kombinace černé a červené barvy. ASUS přesedlal na černou a šedou barvu a napěchoval desku RGB LED. Na desce svítí chladič chipsetu a plastový kryt IO konektorů a na druhé straně PCB svítí další RGB LED. Deska má samozřejmě konektory pro RGB proužky a další doplňky. RGB výbava se mi líbí, v porovnání s GIGABYTE je však "slabá" :)

Obrázek

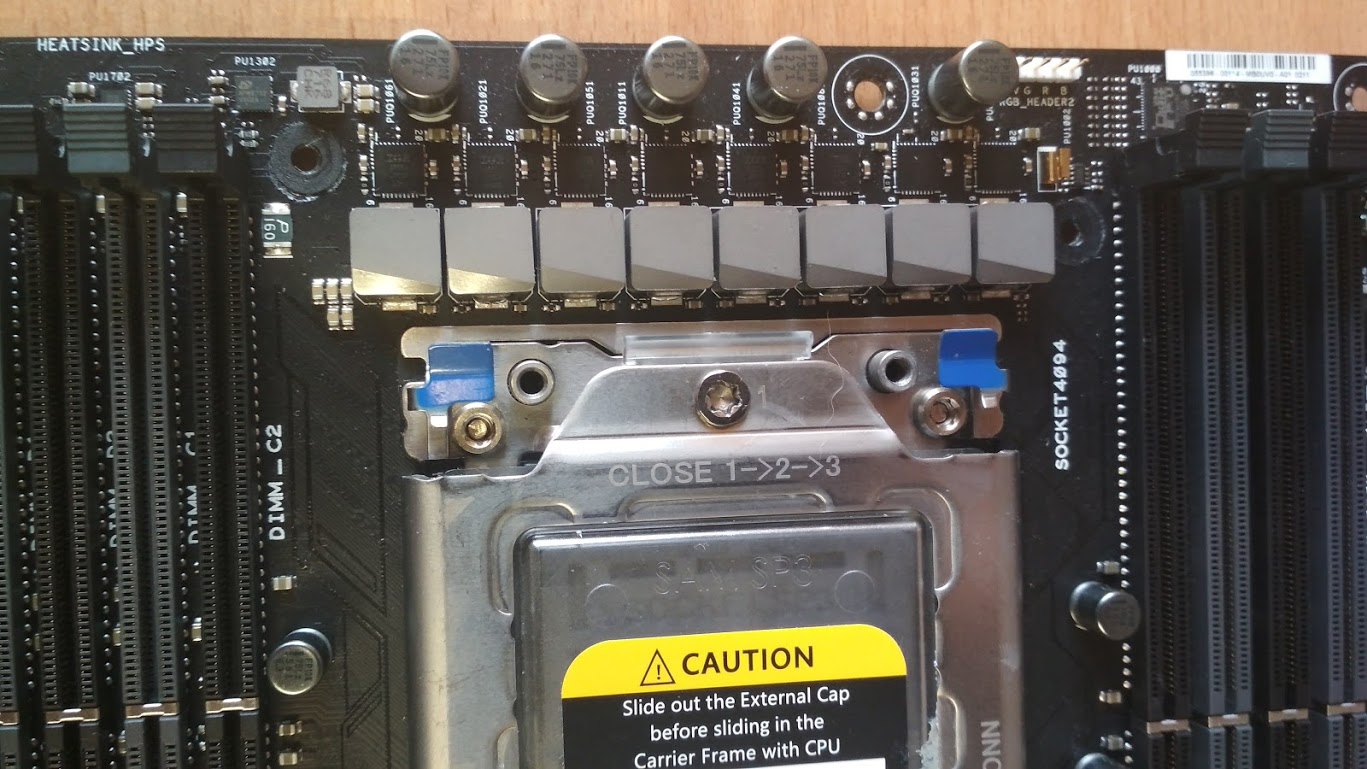

VRM Zenithu je samozřejmě velmi silné a kvalitní. ASUS použil "vlastní" kontrolér napětí ASP1405 (jedná se o přeznačený IR35201). Má na starosti 8 fází, které se starají o jádra CPU a používají MOSFETy IR3555 (60 A). SOC VRM se skládá ze tří fází, které mají MOSFETy TI CSD97374Q4M (25 A).

Obrázek

Stejné VRM najdete i na ASUS PRIME X399-A, ASUS ROG Strix X399-E Gaming a ASRock X399 Taichi/Pro Gaming). X399 desky od MSI mají dokonce 10 fází (přesněji 5 zdvojených) s těmito MOSFETy. Je docela zvláštní, že ASUS použil stejná VRM na své nejlevnější i nejdražší X399 desce. To samozřejmě neznamená, že by Zenith byla špatná deska, spíše mne překvapuje, že i X399 PRIME-A za 8000 Kč nebo i MSI X399 SLI PLUS za pouhých 6 400 Kč mají prvotřídní VRM, liší se hlavně kvalitou chlazení.

Když už je řeč o chlazení... ASUS ho zvládl na jedničku. MOSFETy chladí velký hliníkový blok, ze kterého vede heatpipe do heatsinku. Na něm je přimontovaný 40mm ventilátor. Díky tomuto chlazení se rozhodně nemusíte bát vysokých teplot VRM. S TR 1950X při základním nastavení se teplota dostala pouze na 45°C po dlouhodobé maximální zátěži. Po přetaktování na 4 GHz a zvýšení Vcore napětí na 1,3 V se teplota dostala na 72°C. Toto jsou excelentní teploty! Ventilátor se točí na relativně nízkách otáčkách a nejde slyšet.

Obrázek

Základní deska má spoustu užitečných tlačítek, přepínačů a dalších vlastností pro přetaktování.

Obrázek

Přepínač "Slow mode" slouží pro přetaktování s tekutým dusíkem. Sníží násobič procesoru na nejnižší hodnotu a pomáhá eliminovat cold bug (některé procesory neprojdou POSTem při extrémně nízkých teplotách).
Tlačítko safe boot restartuje systém a poté se základní deska spustí s původním nastavením. Nastavení v BIOSu se však nezmění.
Po stisknutí tlačítka Retry se základní deska pokusí POSTnout, aniž by měnila nastavení uživatele nebo upozorňovala na nestabilitu. Hodí se především při taktování procesoru nebo RAM na maximální hranici, kdy komponenty nemusí projít POSTem na první pokus.

Obrázek

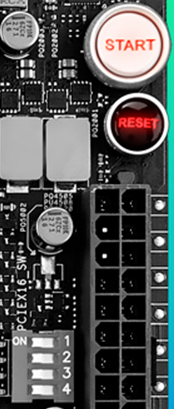

Tlačítko Start slouží pro zapnutí základní desky, RESET pochopitelně pro restartování. Přepínače na spodní straně slouží pro vypínání nebo zapínání jednotlivých PCI-E x16 slotů.

Obrázek

Debug displej se nachází na plastovém levém plastovém krytu základní desky. Při startu desky ukazuje, která součástka právě prochází POSTem a případný chybový kód. Po úspěšném POSTu ukazuje teplotu procesoru. ASUS nepouil oldschool segmentový displej, ale černobílý OLED displej. Díky utilitě ASUS LifeDash si můžete nastavit, které údaje nebo animace se budou zobrazovat. Dokonce si můžete nahrát vlastní obrázek!

Obrázek

Obrázek

DIMM.2 je zajímavý způsob umístění M.2 slotů. Jeden M.2 konektor se nachází pod chladičem chipsetu. Vedle slotů pro paměti se však nachází ještě jeden lehce upravený DIMM slot. Právě do něj se zapojuje karta, která pojme až dvě M.2 SSD. Jedná se o origální řešení úsporý místa na desce a zároveň chlazení M.2 SSD.

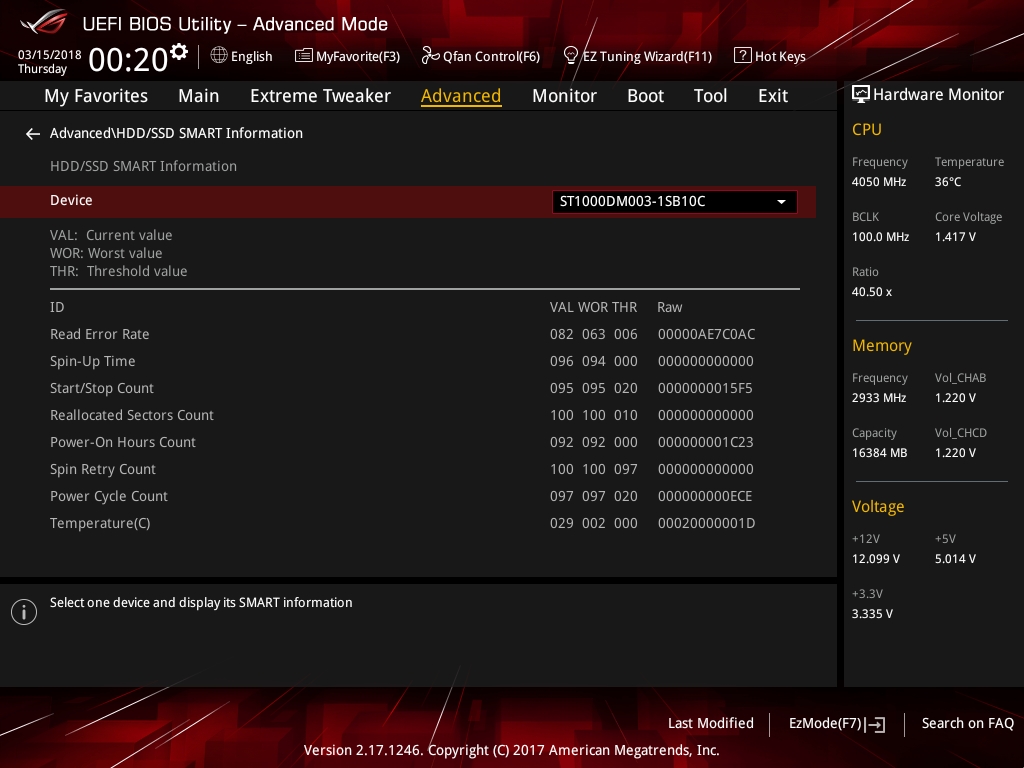

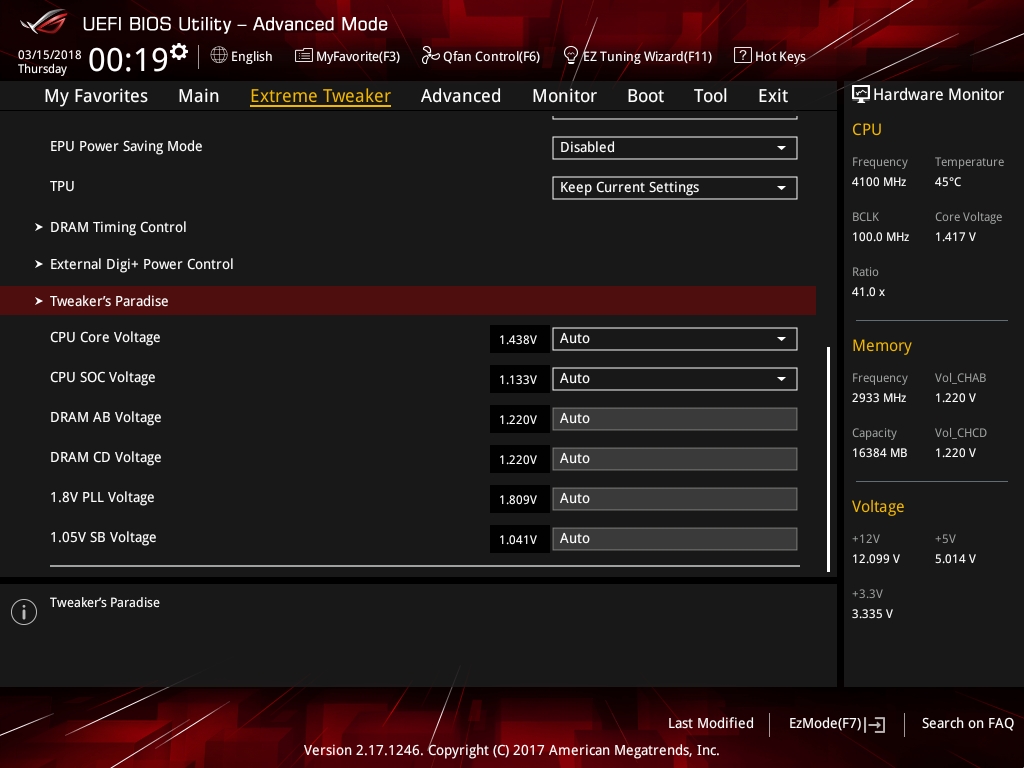

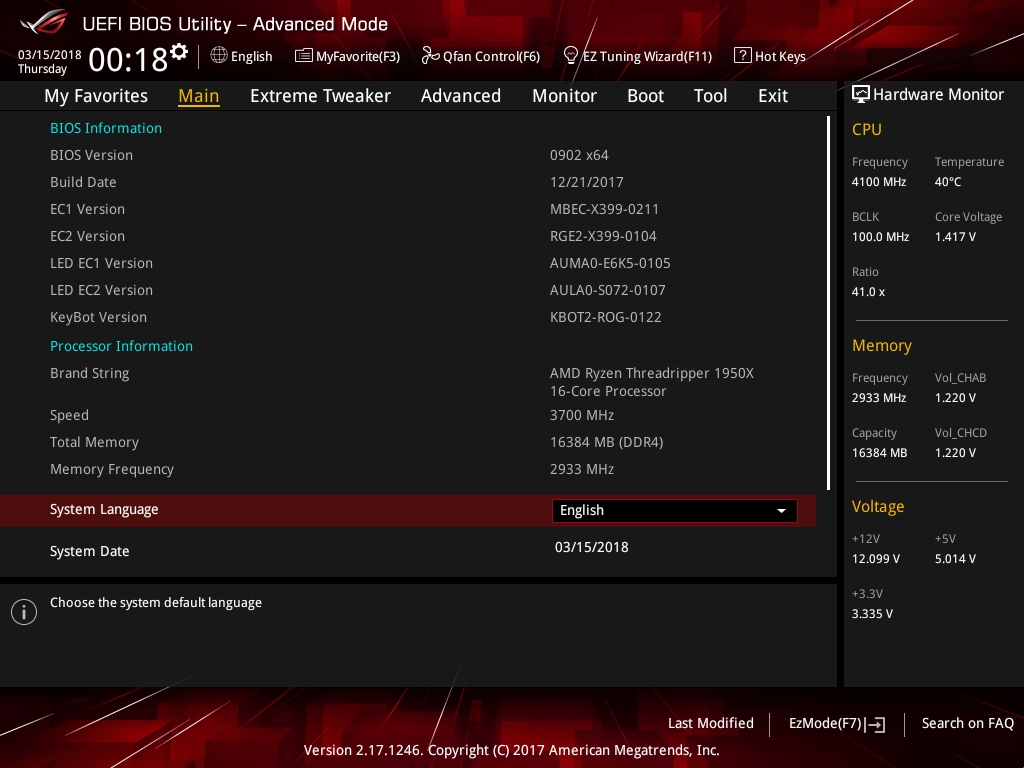

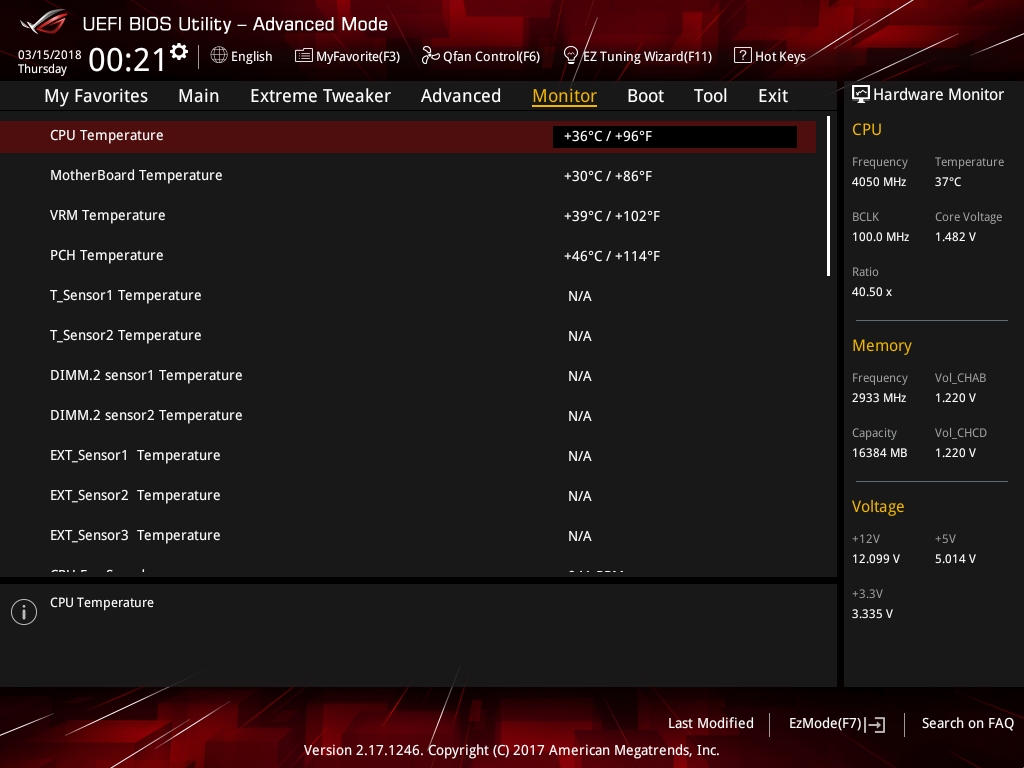

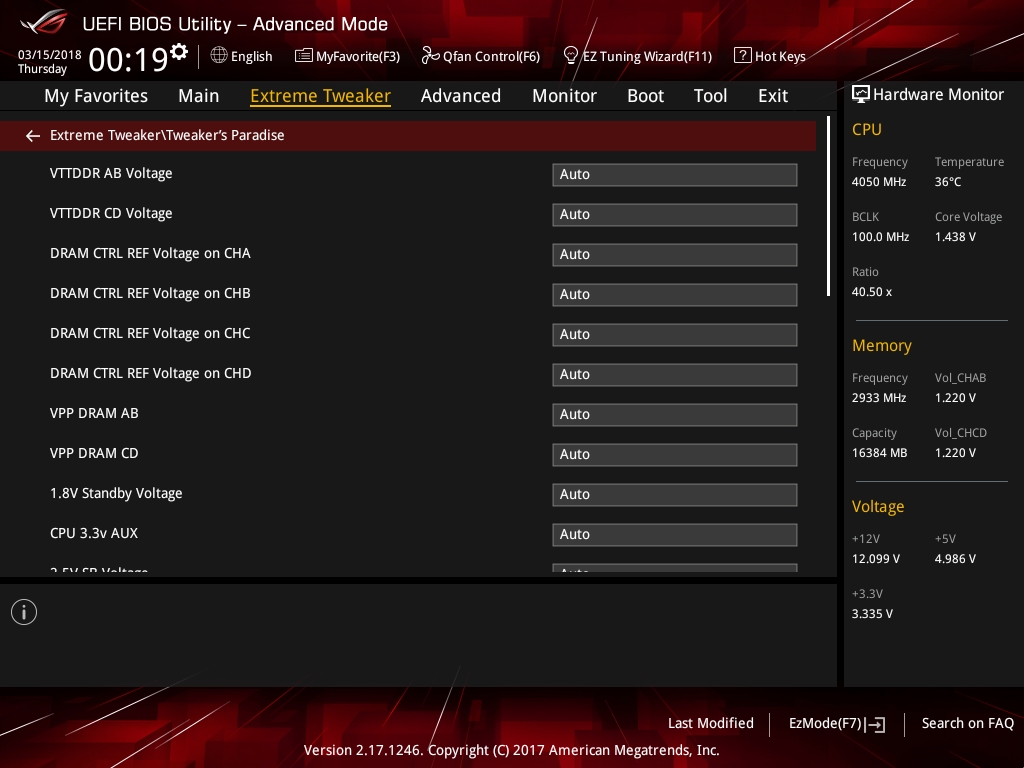

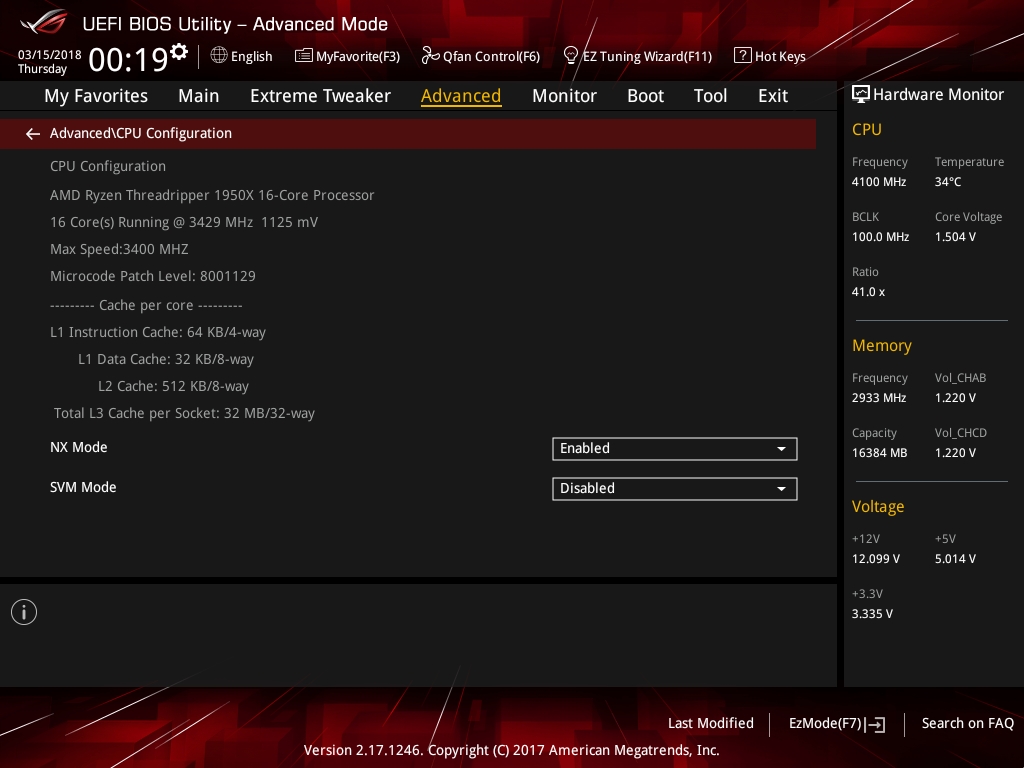

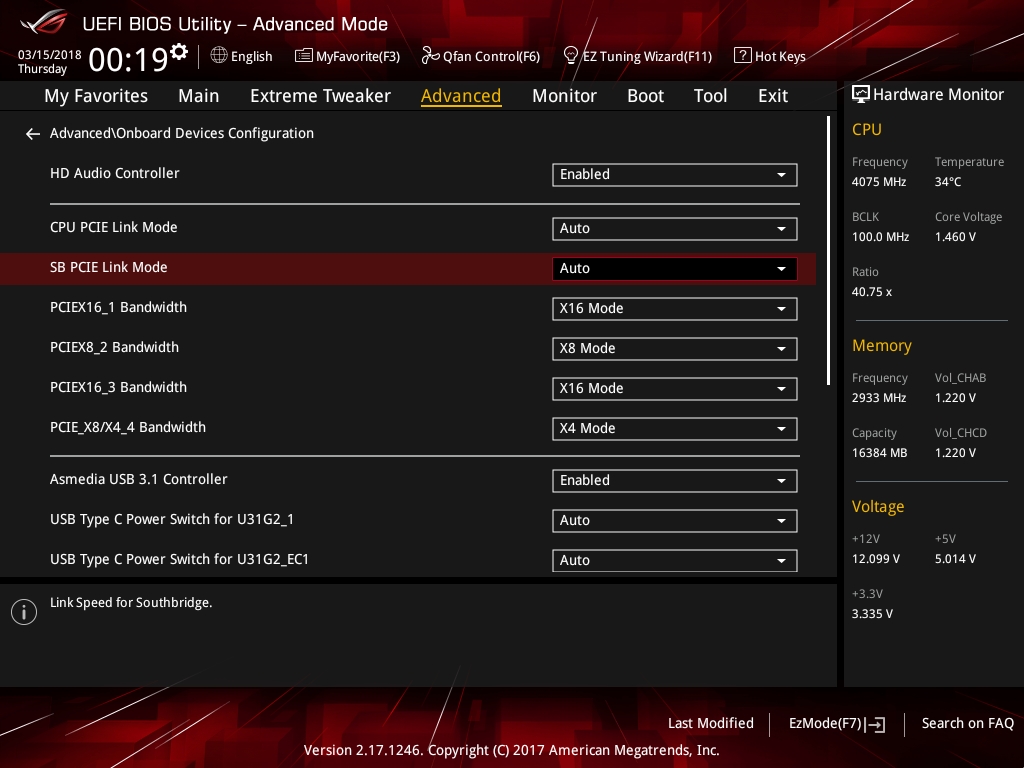

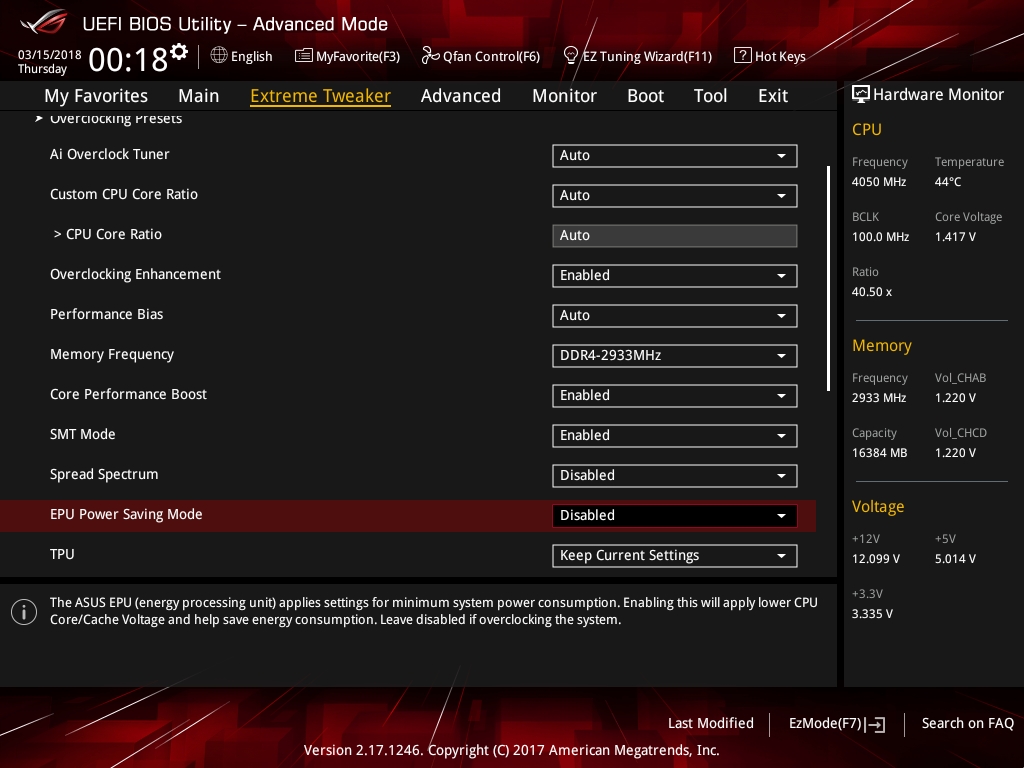

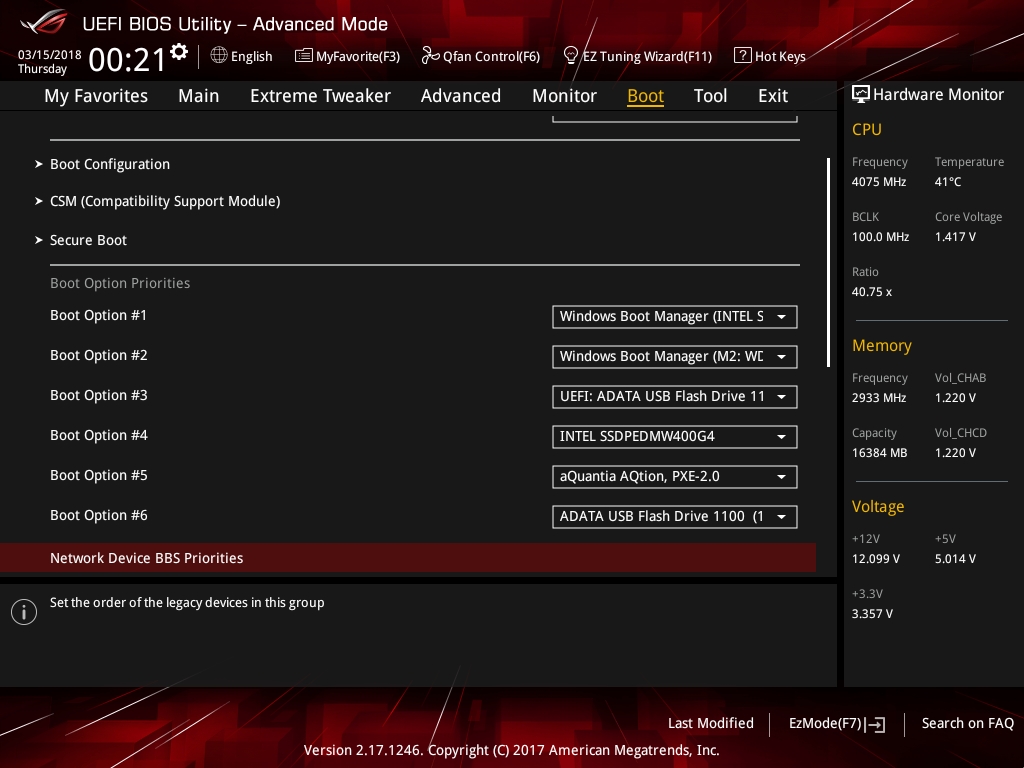

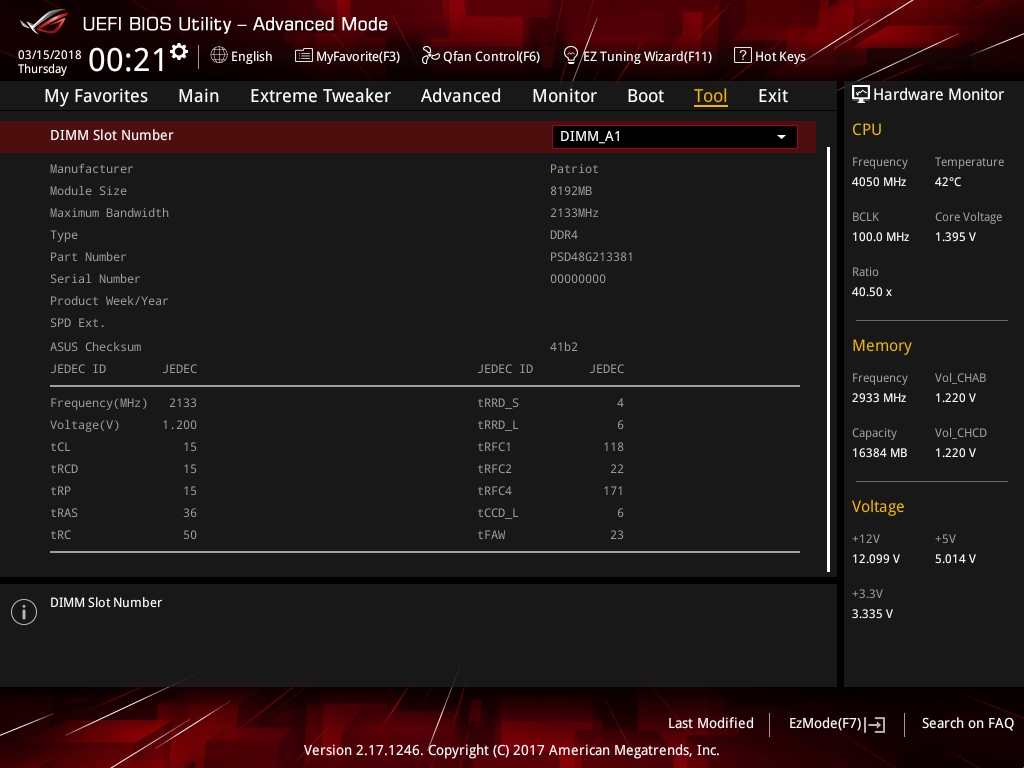

Pohled do UEFI

Obrázek
Obrázek
Obrázek
Obrázek
Obrázek
Obrázek
Obrázek
Obrázek
Obrázek
Obrázek
Obrázek

Přetaktování a provozní vlastnosti

AMD Ryzen Threadripper 1950X se mi podařilo přetaktovat na 4150 MHz na všech jádrech s vodním chlazením. Teplota VRM se přitom dostala maximálně na 78°C, aniž bych mu pomáhal s chlazením. Paměti se mi povedlo přetaktovat z 2133 MHz CL15 na 2950 MHz CL18.

Obrázek

Závěr a hodnocení

ROG Zenith Extreme je nejdražší a zároveň nejlepší základní deska, kterou jsem testoval. ASUS si dal záležet na každém detailu. Cena této základní desky začíná na 13 100 Kč, což je poměrně vysoká cena. O 5000 Kč levnější PRIME X399-A nabízí stejné VRM i chlazení (včetně ventilátoru na chlazení VRM). U Zenithu si připlácíte především za ROG exkluzivity a přibalenou síťovou kartu. Na základní desce jsem nenašel žádné vady a jiné negativní vlastnosti a mohu ji doporučit i velmi náročným uživatelům, kteři žádají ten nejlepší hardware.

ObrázekObrázekObrázekObrázekObrázek
ASUS ROG ZENITH EXTREME je skvělá základní deska pro nejnáročnější uživatele.



Klady

Velmi kvalitní zpracování
Silné VRM s kvalitními součástkami
Excelentní chlazení
Propracovaný BIOS
Tři M.2 sloty
Spousta příslušenství včetně 10 Gbps síťové karty
Nejlepší podpora RGB
Kvalitní zvukový i síťový čip
Podpora bootování z NVME RAID

Zápory

Většina zákazníků nevyužije přibalený síťový adaptér, který znatelně zvyšuje cenu



Děkuji společnosti ASUS za zapůjčení základní desky ASUS ROG ZENITH EXTREME.

ObrázekObrázekObrázekObrázek
You Tube: TechAdys301
Obrázek

Reklama
Uživatelský avatar
Ltb
Administrátor
Master Level 8.5
Master Level 8.5
Příspěvky: 6777
Registrován: únor 03
Bydliště: Praha západ
Pohlaví: Muž

Re: ASUS ROG ZENITH EXTREME - luxusní základní deska pro Threadripper

Příspěvekod Ltb » 28 bře 2018 10:16

Publikovano 8)
Diky moc za dalsi super recenzi :bigups: :bigups:

Uživatelský avatar
FlanK3r
Tvůrce článků
Level 5
Level 5
Příspěvky: 2184
Registrován: září 13
Bydliště: Brno
Pohlaví: Muž

Re: ASUS ROG ZENITH EXTREME - luxusní základní deska pro Threadripper

Příspěvekod FlanK3r » 28 bře 2018 12:25

Pěkné počteníčko, sám ji mám a je skutečně luxusní po všech stránkách a Threadripper na ní jen exceluje (co do možností OC)
AMD FX-8350@5GHz stabilní, Asus Crosshair V Formula-Z, 2x 4GB 2400MHz TridentX, AMD Radeon HD6870, SSD Kingston HyperX 256GB, cca 2TB pevné disky, Corsair TX850W. Další HW: AMD x4 955 BE, 965 BE, 970 BE, 975 BE, 980 BE, 1090T BE, 1100T BE, FX-4300, FX-6300, FX-8320, FX-8350, FX-9370 atd

Uživatelský avatar
AngelikaB
Level 6
Level 6
Příspěvky: 3135
Registrován: červen 13
Pohlaví: Žena

Re: ASUS ROG ZENITH EXTREME - luxusní základní deska pro Threadripper

Příspěvekod AngelikaB » 28 bře 2018 12:39

No pěkně mastná cena. Ale asi za výměnu se to vyplatí místo základní desky ASUS Prime b250Pro .. :-D

Uživatelský avatar
FlanK3r
Tvůrce článků
Level 5
Level 5
Příspěvky: 2184
Registrován: září 13
Bydliště: Brno
Pohlaví: Muž

Re: ASUS ROG ZENITH EXTREME - luxusní základní deska pro Threadripper

Příspěvekod FlanK3r » 28 bře 2018 13:46

Tak je to zcela jiná kategorie. B250 máš klasický desktop, tahle deska je tzv segment HEDT (higend desktop), více PCIe linek, více NVMe, silnější procesory, lepší virtualizace apod :)
AMD FX-8350@5GHz stabilní, Asus Crosshair V Formula-Z, 2x 4GB 2400MHz TridentX, AMD Radeon HD6870, SSD Kingston HyperX 256GB, cca 2TB pevné disky, Corsair TX850W. Další HW: AMD x4 955 BE, 965 BE, 970 BE, 975 BE, 980 BE, 1090T BE, 1100T BE, FX-4300, FX-6300, FX-8320, FX-8350, FX-9370 atd

Peteb
nováček
Příspěvky: 11
Registrován: leden 17
Pohlaví: Muž

Re: ASUS ROG ZENITH EXTREME - luxusní základní deska pro Threadripper

Příspěvekod Peteb » 08 dub 2018 14:55

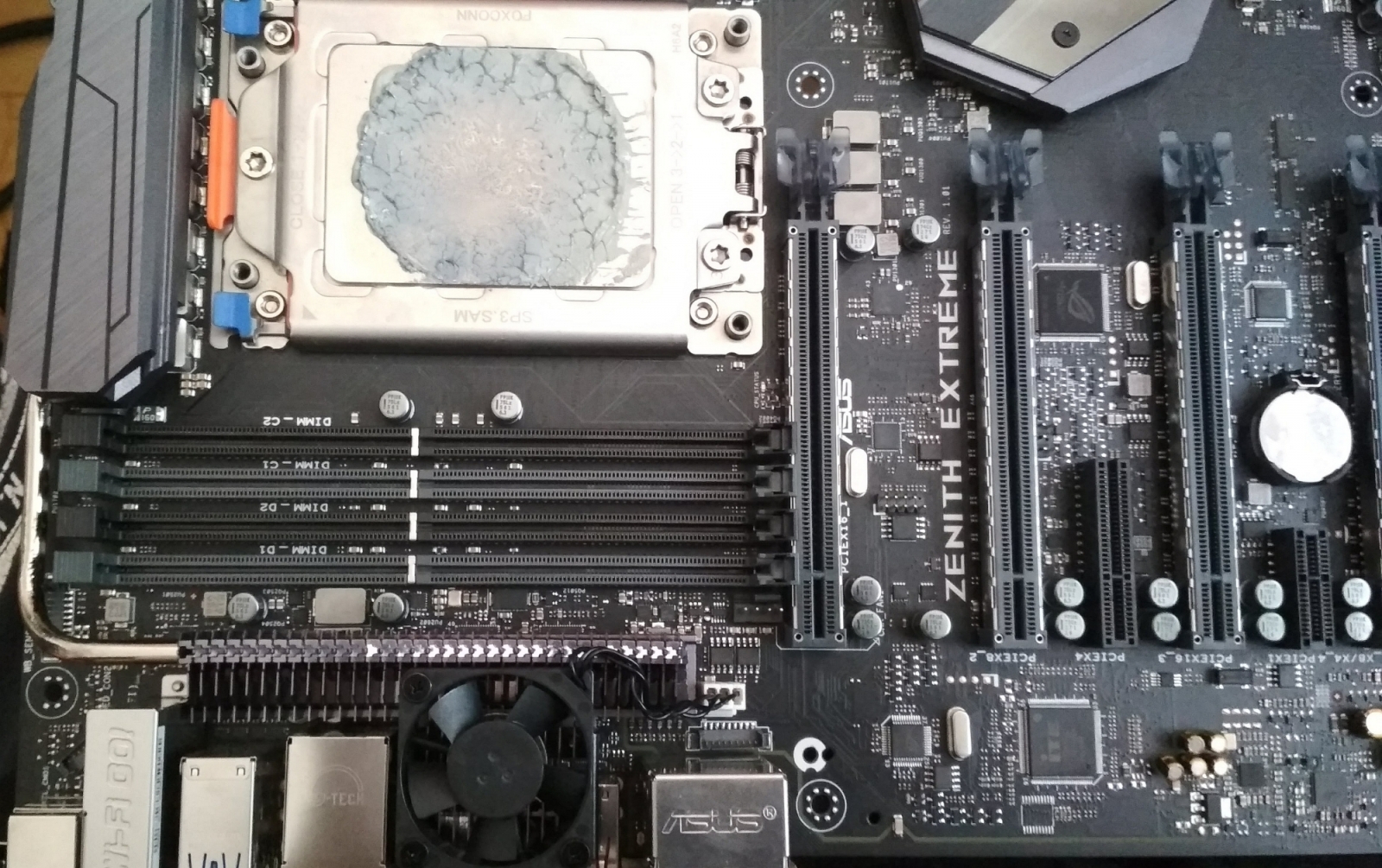

Ten vepsaný pastový kruh otisku chladiče je smutný obrázek, nezasloužilo by si to něco přímo pro TR4 (Enermax, Noctua, ...)?

Já v září jako hydrofobik (aspoň co se týče chlazení) zvolil U14S TR4-SP3 k Taichi X399 & 1950X a zatím jsem spokojen.

kenvelo.peter
nováček
Příspěvky: 4
Registrován: listopad 17
Pohlaví: Muž

Re: ASUS ROG ZENITH EXTREME - luxusní základní deska pro Threadripper

Příspěvekod kenvelo.peter » 09 dub 2018 14:43

Mam tiez 1950x (bezi v Gigabyte Aorus) a pouzivam NZXT Kraken X62, ktora tiez nezakryje cele IHS.

Negativny dopad na teploty to nema (samozrejme bez OC) aj ked som sa toho tiez pri nakupe obaval.
Zial nemal som velmi na vyber, 360mm vodnik do Define R4 nevmestim (aspon teda nie bez case modu) a 240mm na TR4 chladice este neboli k dispozicii. Bednu nechcem menit, nemam viac miesta na vacsiu..

Je vsak fakt, ze mam celkom slusne vetranu bednu, max teploty pri full load (rendering 3d vizualizacii niekedy 24+ hodin per render) a dava mi max 59 stupnov. A to nie je vobec zle..

Dodam vsak, ze OC tohto systemu nemam vobec v plane, hlavne z dovodu stability! a dlhej zivotnosti komponentov (planujem tento system pouzivat velmi dlho..), ale aj z dovodu, ze mierny OC zase na druhej strane vela vykonu neprida, aspon v pripade ze sa nepretekate v benchmarkoch..

Takze, aby som to zhrnul, pokial je to mozne, vzdy odporucam full cover IHSka chladicom, ale v pripade ze to mozne nie je, nie je chladenie vyrazne horsie (ale OC uz neodporucam).

Uživatelský avatar
FlanK3r
Tvůrce článků
Level 5
Level 5
Příspěvky: 2184
Registrován: září 13
Bydliště: Brno
Pohlaví: Muž

Re: ASUS ROG ZENITH EXTREME - luxusní základní deska pro Threadripper

Příspěvekod FlanK3r » 17 říj 2018 08:56

Celkem mazec...
wow, VRM a Threadripper 2990WX, test desek.

https://www.youtube.com/watch?v=YxX-1e-n0Mk
AMD FX-8350@5GHz stabilní, Asus Crosshair V Formula-Z, 2x 4GB 2400MHz TridentX, AMD Radeon HD6870, SSD Kingston HyperX 256GB, cca 2TB pevné disky, Corsair TX850W. Další HW: AMD x4 955 BE, 965 BE, 970 BE, 975 BE, 980 BE, 1090T BE, 1100T BE, FX-4300, FX-6300, FX-8320, FX-8350, FX-9370 atd
