Recenze GIGABYTE X470 AORUS GAMING 7 WIFI - nejlepší deska pro Ryzen?

Příspěvekod Adys301 » 18 kvě 2018 01:39

GIGABYTE X470 AORUS GAMING 7 WIFI
Obrázek

AMD před několika týdny vydalo 2. generaci procesorů AMD Ryzen, které používají architekturu Pinnacle Ridge. Ta se soustředí především na zvýšení frekvencí a výkonu v jednovláknových aplikacích. Spolu s nimi AMD představilo nový chipset AMD X470, který přinesl několik zajímavých vlastností a hlavně dal výrobcům základních desek příležitost aktualizovat nabídku základních desek. Mnoho základních desek s chipsety X370 používalo sotva dostatečné napájení a chlazení. GIGABYTE vyslechl prosby recenzentů a hardwarových nadšenců a představil X470 Aorus Gaming 7 WiFi, která si ihned našla spoustu zákazníků.

Specifikace a obsah balení

Patice: AM4
Podpora CPU: AMD Ryzen 1. a 2. generace, Athlon a A-series 7. generace
Podpora pamětí: DDR4, až 64 GB při 3600 MHz
Chipset: AMD X470
Sloty: 3x PCI-E 3.0 x16 (x16, x8, x4), 2x PCI-E 3.0 x1
Konektory pro uložiště: 6x SATA 3, 2x M.2
Zvukový čip: Realtek ALC 1220A-VB
Síťový čip: Intel I211AT
SLI: Ano, Two-way
CFX: Ano, Three-way
Speciální vlastnosti: RGBW, debug displej, dual BIOS, WiFI, Bluetooth, tlačítka, předinstalovaný IO kryt, BCLK generátor

K základní desce desce dostanete čtyři černé SATA kabely, HB SLI můstek, termistor, sadu nálepek AORUS, manuály a CD s ovladači.

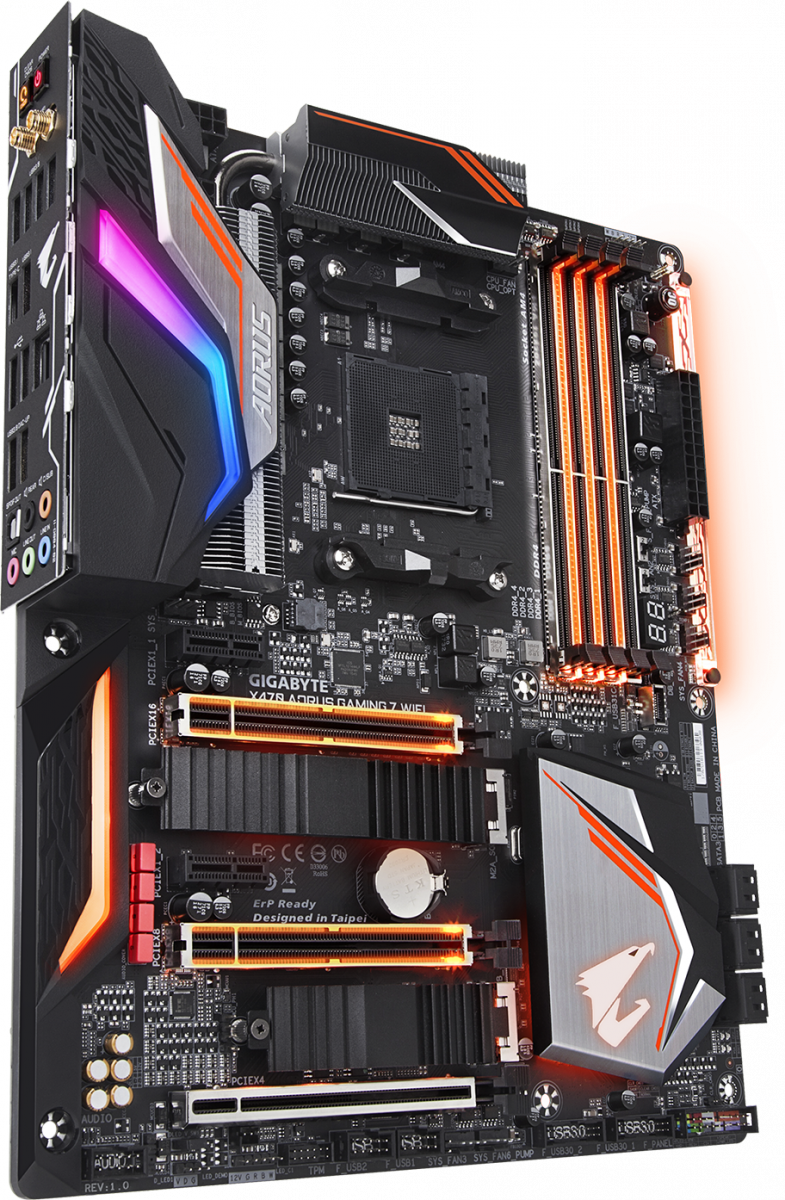

Rozbor základní desky

Obrázek

6x SATA 3, 2x USB 3.0, 2x USB 2.0, 1x M.2 M.2 2280, 1x M.2 2210. USB-C
4x DIMM DDR4, až 3600 MHz, maximální kapacita 64 GB
3x PCI-E x16 3.0 (x16/x8/x4), 2x PCI-E x1 3.0
1x EPS, 1x P4, ATX 24pin, 10 fází pro CPU, 2 fáze pro SOC, 1 fáze pro RAM
1x CPU fan, 1x PUMP fan, 5x SYS fan
RGBW konektory, adresovatelné RGB, přepínač dual BIOS, přepínač BIOSů, debug displej, BCLK generátor, kontakty pro měření napětí

U debug displeje se nachází dva přepínače. Jeden slouží pro zapnutí nebo vypnutí funkce Dual BIOS. Tato funkce je velmi užitečná, protože dokáže zachránit desku před "bricknutím". Při taktování však způsobuje více škody než užitku, protože po více neúspěšných pokusech o POST se tato funkce automaticky spustí a začne flashovat záložní BIOS. Druhý přepínač slouží pro manuální přepínání mezi BIOS čipy na základní desce.

Obrázek

Tlačítko pro zapnutí, Clear CMOS tlačítko
WiFi antény
4x USB 3.1 Gen1
1x USB 3.1 Gen2 typ A, 1x USB 3.1 Gen2 typ C
LAN, 2x USB 2.0
2x USB 3.1 Gen1 DAC-UP
Audio


Základní deska má černé PCB, chladiče kombinuje černou a stříbrnou barvu v oranžovými pruhy. Oba M.2 konektory mají malé heatsinky, které pomáhají s chlazením SSD disků. Základní deska má spoustu RGB prvků, konkrétně logo Aorus na chladiči chipsetu, kryt IO, PCI-E konektory, DIMM sloty a část poblíž ATX konektoru má RGB pruh.

Obrázek

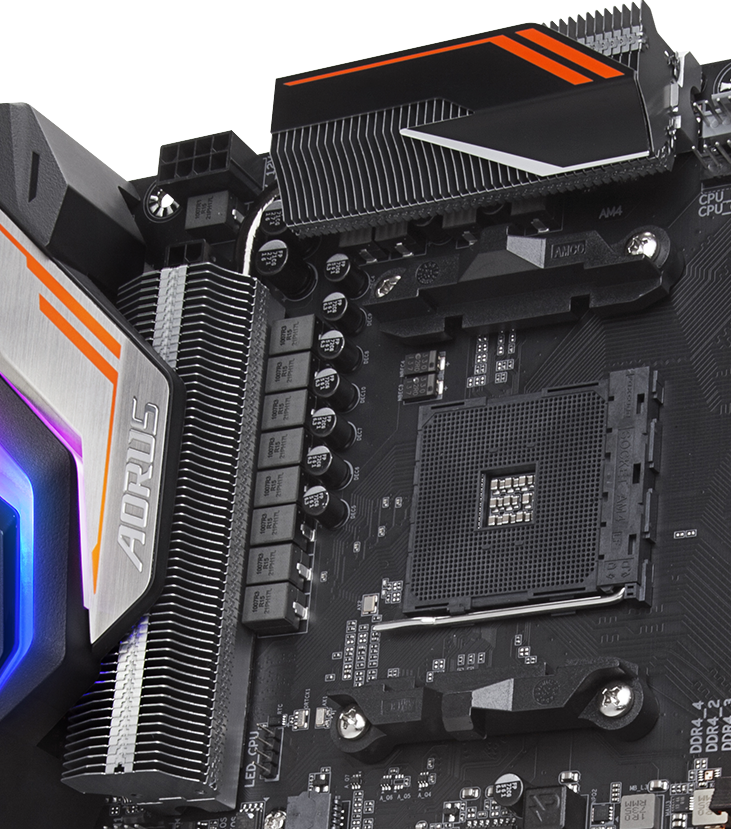

Nyní se dostáváme k té nejzajímější části této základní desky. GIGABYTE použil opravdový heatsink s žebrováním místo kousku hliníkového bloku. VRM je také na vysoké úrovni. GIGABYTE zvolil IR35201, který je typický pro high end základní desky. Zde běží v módu 5+2 fáze. O jádra procesoru se stará 10x IR3553 s pomocí PWM doubleru IR3599. O SOC se stará dvojice IR3556. Toto VRM by nemělo problémy s 16 jádrovým Threadripperem, šestijádrové a osmijádrové je pro něj hračka.

Datasheety:

Voltage controller: https://www.infineon.com/dgdl/Infineon- ... _00-EN.pdf
Vcore MOSFET - https://www.infineon.com/dgdl/ir3553.pdf
SOC MOSFET - https://www.infineon.com/dgdl/pb-ir3556.pdf
PWM doubler - https://www.infineon.com/dgdl/ir3599.pdf

Obrázek

Na základní desce se nachází čtyři DIMM sloty pro DDR4 paměti. Pinnacle Ridge má lepší podporu pamětí než jeho předchůdce, zvládá už i paměti s rychlostí 3600 MHz. Je to však stále daleko za Intelem, pro který není velký problém překročit rychlost 4000 MHz s rozumným časováním.

Přetaktování a provozní vlastnosti

Procesor AMD Ryzen 5 2600 se mi povedlo přetaktovat maximálně na 4,3 GHz při napětí 1,49 V, ale musel jsem se spokojit se 4250 MHz při 1,44 V. Pinnacle Ridge má o dost vyšší základní frekvence než Summit Ridge, po překročení frekvence 4,1 GHz však vyžaduje velmi vysoké napětí. Teplota VRM se maximálně dostala na 52°C, bez přetaktování nepřekročila 45°C.

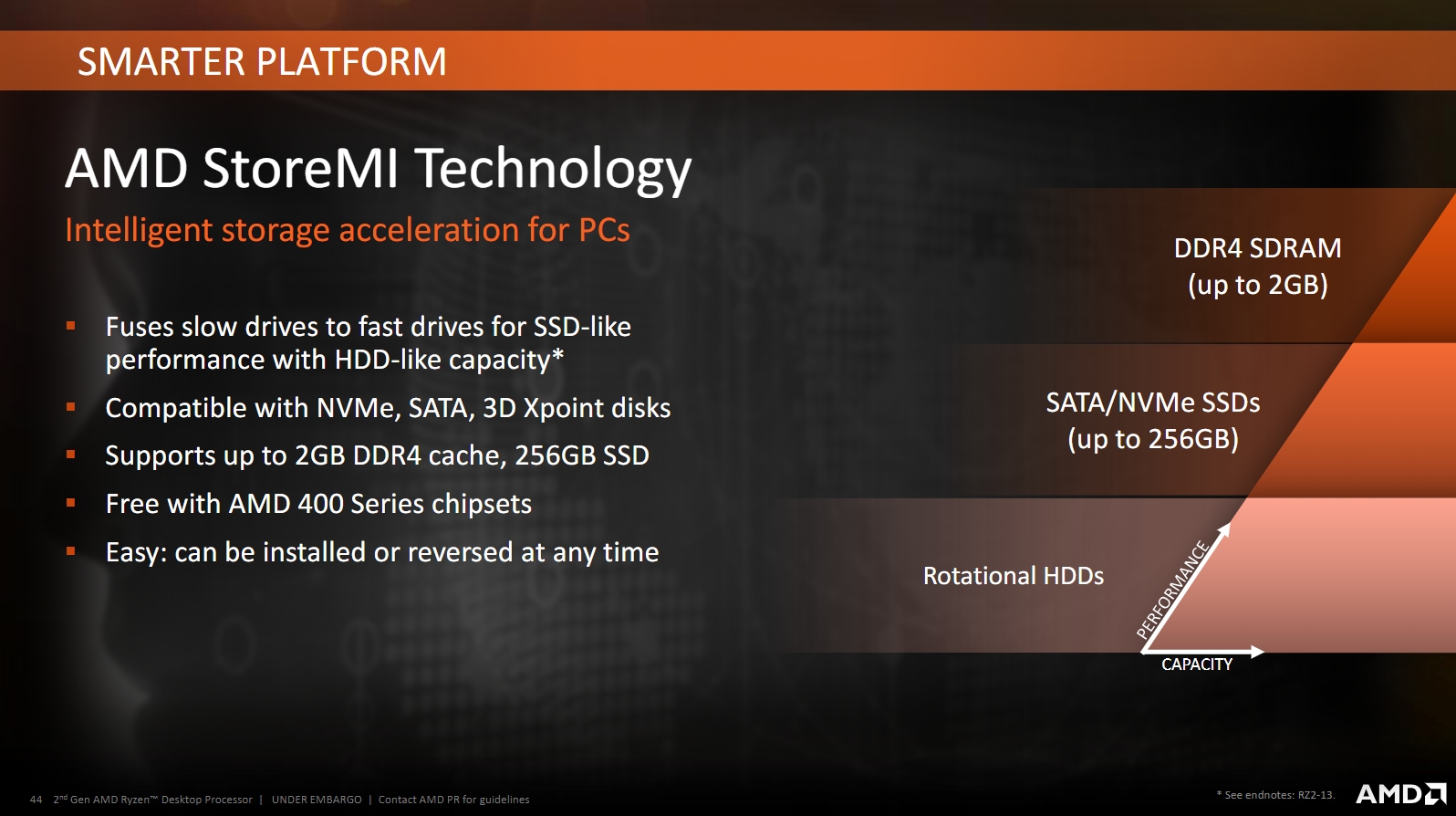

AMD StoreMI a bootování z NVME RAID

Za posledních pár let se objevilo několik softwarových i hardwarových "zlepšováků", které měly zvýšit rychlost HDD a SSD. Většina z nich měla minimální účinek a lidé jim moc nedůvěřovali. AMD získalo licenci na software Enmotus Fuzedrive, který dokáže propojit SSD, HDD, případně i část RAM a vytvořit jeden velký oddíl. Software se poté naučí, které programy a soubory otevíráte nejčastěji nastaví jim vyšší prioritu a díky tomu se budou spouštět rychleji. AMD dokonce přidalo podporu StoreMI pro platformu X399, což nároční uživatelé jistě ocení.

Obrázek

AMD se při uvedení Threadripperů chlubilo, že podporují bootování z RAID pole, které je vytvořené z NVME SSD. Intel tuto funkci také umí, má to však několik háčků. Musíte si koupit "Intel VROC Key", který stojí přibližně $120 (cca 3 100 Kč vč. DPH) a podpora je omezena pouze na NVME SSD od Intelu. AMD přidalo podporu bootování z NVME RAID i pro základní desky s chipsety X370 a X470. Stačí tedy mít základní desku s chipsetem AMD X370 nebo X470, která má dva M.2 konektory s podporou PCI-E (na to si musíte dávat pozor, některé M.2 konektory podporují pouze SATA rozhraní) a vytvořit RAID pole pomocí AMD RaidXpert2.

Závěr a hodnocení

GIGABYTE si na své vlajkové lodi pro platoformu AM4 dal opravdu záležet. Základní deska má spoustu užitečných funkcí a má excelentní chlazení napájení. Příznivce RGB také potěší nadprůměrný počet RGB prvků, který je typický pro základní desky AORUS. Cena této základní v ČR startuje od 6 000 Kč vč. DPH, je tedy o pár stovek levnější než Crosshair VII Hero od ASUS nebo X470 Gaming M7 AC od MSI.


ObrázekObrázekObrázekObrázekObrázek
GIGABYTE X470 AORUS GAMING 7 WIFI je excelentní základní deska pro přetaktování, hráče i profesionální uživatele


Klady

Kvalitní zpracování
Propracovaný BIOS
Podpora RGBW
Kvalitní zvukový i síťový čip
Dual BIOS
WiFI
Podpora AMD StoreMI a bootování z NVME RAID
Debug displej
Přepínač BIOSů
Velmi kvalitní napájení
Nejlepší chlazení na AM4 platformě

Zápory

Absence tlačítek jako slow mode, safe boot a reset.




Děkuji společnosti GIGABYTE za zapůjčení základní desky GIGABYTE X470 AORUS GAMING 7 WIFI!

ObrázekObrázekObrázek
You Tube: TechAdys301
Obrázek


HW specialista a tvůrce článků
Moje článkyFacebook

Reklama
Uživatelský avatar
Ltb
Administrátor
Master Level 8
Master Level 8
Příspěvky: 6395
Registrován: únor 03
Bydliště: Praha západ
Pohlaví: Muž

Re: Recenze GIGABYTE X470 AORUS GAMING 7 WIFI - nejlepší deska pro Ryzen?

Příspěvekod Ltb » 18 kvě 2018 16:24

Publikováno 8)

Díky moc Adysi za další článek z tvé dílny - určitě zajímavé čtení na blížící se víkend :bigups:

Olegz
nováček
Příspěvky: 2
Registrován: květen 18
Pohlaví: Muž

Re: Recenze GIGABYTE X470 AORUS GAMING 7 WIFI - nejlepší deska pro Ryzen?

Příspěvekod Olegz » 19 kvě 2018 22:59

Supr článek, jen bych rád věděl proč nepoužíváte české elektrotechnické názvosloví?
heatsink-> chladič, černé PCB-> černá nepájivá maska, a tak dál?

vuLva
Master Level 7
Master Level 7
Příspěvky: 4672
Registrován: prosinec 15
Pohlaví: Muž

Re: Recenze GIGABYTE X470 AORUS GAMING 7 WIFI - nejlepší deska pro Ryzen?

Příspěvekod vuLva » 19 kvě 2018 23:38

Chladič bych ještě pochopil, ale černá nepájivá maska? To je vtip?
Fractal Design Define R6 TG (6x Noctua A14 ULN) - Intel Core i7-8086K @ 5GHz (Noctua D15S) - ASUS Z370 MAXIMUS X APEX - 16GB G.Skill Trident Z DDR4 4000Mhz - MSI GTX 1080 Ti Lightning Z 11GB (ACEX IV + 3x Noctua A9 PWM) - Samsung 960 PRO 512GB + EK-M.2 - Samsung SpinPoint M9T 2TB (SQD) - Corsair RM650X - 34" Samsung CF791 @ 100Hz

Fox_25
Level 4
Level 4
Příspěvky: 1068
Registrován: duben 17
Pohlaví: Muž

Re: Recenze GIGABYTE X470 AORUS GAMING 7 WIFI - nejlepší deska pro Ryzen?

Příspěvekod Fox_25 » 20 kvě 2018 03:58

Olegz
Kolik lidí pochopí termín nepájivá maska a kolik PCB? Nevěřil bys kolik lidí zabývajících se bastlením to nezná, natož lidi kteří se motají jen kolem PC.

Turion
Level 5
Level 5
Příspěvky: 2023
Registrován: březen 16
Pohlaví: Muž

Re: Recenze GIGABYTE X470 AORUS GAMING 7 WIFI - nejlepší deska pro Ryzen?

Příspěvekod Turion » 20 kvě 2018 09:54

"Základní deska má černé PCB." Základní deska je černá. To by pochopilo nejvíc lidí. PCB (printed circuit board ) je česky DPS (deska plošných spojů) pro ty co neví. Nepájivá maska je odolná krycí vrstva, nanesená na povrch desky plošného spoje (DPS) tak, aby odkryté zůstaly pouze pájecí a kontaktní plošky. Maska plní na DPS různé funkce. Chrání desku před korozí, mechanickým poškozením a brání navlhnutí zakrytých oblastí. Neříkáme například "nátěr auta je červený", ale auto je červené = základní deska je černá.

petr22
Guru Level 14.5
Guru Level 14.5
Příspěvky: 33396
Registrován: únor 12
Pohlaví: Muž

Re: Recenze GIGABYTE X470 AORUS GAMING 7 WIFI - nejlepší deska pro Ryzen?

Příspěvekod petr22 » 20 kvě 2018 10:22

Ceske elektrotechnicke nazvoslovi ma jeden dosti zasadni problem.

Ze ten, kdo se elektronikou (a hlavne pocitaci) zacal zabyvat az po roce
1989, nebude tusit o cem je vlastne rec, protoze je to nazvoslovi pouzivane
v technickych priruckach ze sedmdesatych let, ktere jako jedine u nas byly
k dispozici. A nekterym vyrazum by byl potreba vykladovy slovnik.

Napr. navod dodavany k pocitacum od JZD Slusovice by byl svou terminologii
dnes tezko stravitelny.

To same obracene - pro nekoho mladsiho je ceske elektrotechnicke
nazvoslovi jazykem, kterym mluvi pouze stari kmeti.

U technicke recenze se tak nejak predpoklada, ze ctenar vi, co je heatsink,
VRM, SOC nebo PCB. Take se predpoklada, ze ctenar vi, proc je neco dobre
nebo spatne, kdyz je to v recenzi napsano.

Staci nahradit "bootovani" za "zavedeni jadra operacniho systemu".
A uz to pusobi divne, ze.

Turion
Level 5
Level 5
Příspěvky: 2023
Registrován: březen 16
Pohlaví: Muž

Re: Recenze GIGABYTE X470 AORUS GAMING 7 WIFI - nejlepší deska pro Ryzen?

Příspěvekod Turion » 20 kvě 2018 12:55

Působí to divně, jelikož jsou lidi co pracují s počítači předělaní na angličany a když předávají zkušenosti další veřejnosti, tak je předávají již anglicky v článcích, komentářích, diskuzích. A jelikož vystupují jako odborníci, tak je tlak na to používat jejich názvy pak i u čtenářů, jelikož neznají české názvy, když je odborníci vůbec neuvedou. Jsou to multikulti.

Tiberiuss
nováček
Příspěvky: 1
Registrován: květen 18
Pohlaví: Muž

Re: Recenze GIGABYTE X470 AORUS GAMING 7 WIFI - nejlepší deska pro Ryzen?

Příspěvekod Tiberiuss » 29 kvě 2018 11:43

Prosím, chtěl bych se zeptat na využívání 4PIN konektoru označeného ATX_12V1, který se nachází hned pod 8PINem ATX_12V. Je lepší ho také zapojit? Pro běh to není nezbytné, ale získá se tím třeba stabilnější napájení, či možnost napájení vyšším proudem, nebo proč tam je? Setkal jsem se s tím poprvé a co jsem na internetu našel, tak mi nic jednoznačnou odpověď nedalo. Jestli jsem jen špatně hledal, tak se omlouvám. Děkuji za odpověď.

Uživatelský avatar
dom324
Level 5
Level 5
Příspěvky: 2306
Registrován: prosinec 16
Pohlaví: Nespecifikováno

Re: Recenze GIGABYTE X470 AORUS GAMING 7 WIFI - nejlepší deska pro Ryzen?

Příspěvekod dom324 » 29 kvě 2018 12:23

Je jedno jestli ho zapojíš. 8 pin má oficiální limit cca 250W, ale prakticky zvládne přenést i 500W. Což bohatě stačí i pro přetaktovanou R7 2700X, všechny ostatní modely mají nižší spotřebu.
Když 4 pin zapojíš, bude to stejné jako kdyby tam nebyl. Teoreticky když ho zapojíš tak ušetříš možná tak 0,1W na tepelných ztrátách, ale to je více než zanedbatelné.
