MSI B450M MORTAR - kompaktní základ pro Ryzen

Příspěvekod Adys301 » 19 srp 2018 21:55

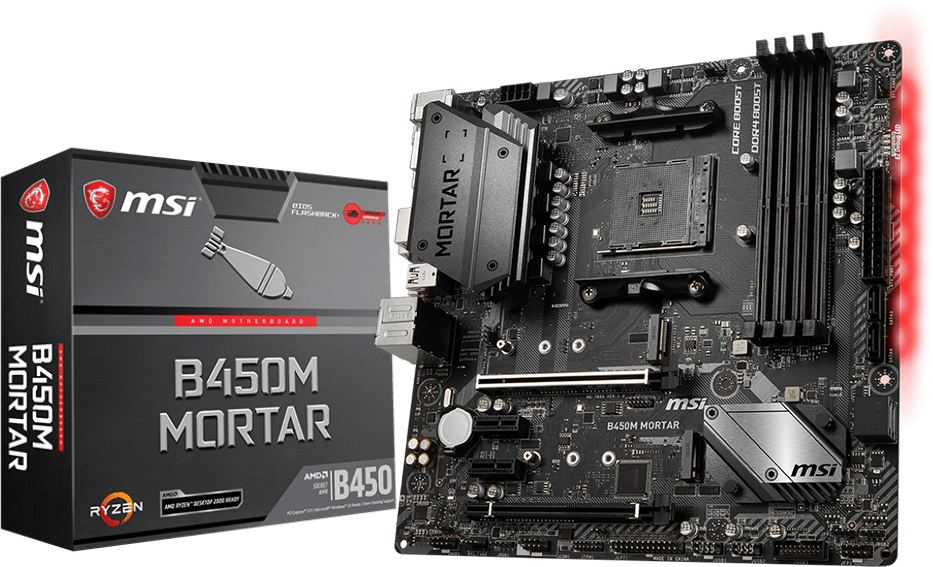

MSI B450M MORTAR
Obrázek

Předchozí mATX deska pro Ryzen ASUS PRIME B450M-A, kterou jsem testoval, mne moc nenadchla. Určitě by postačila méně náročným majitelům APU, pro osmijádrové Ryzeny však není ideální volbou. MSI zapracovalo na základních deskách s chipsety X470 pro procesory AMD Ryzen 2. generace a levnějším základním deskám s chipsety B450 věnovalo stejnou pozornost. B450M Mortar dostala spoustu vylepšení oproti svému předchůdci, především v oblasti VRM. Malý blok hliníku nahradil pořádný chladič a MOSFETy jsou o něco výkonnější a efektivnější.

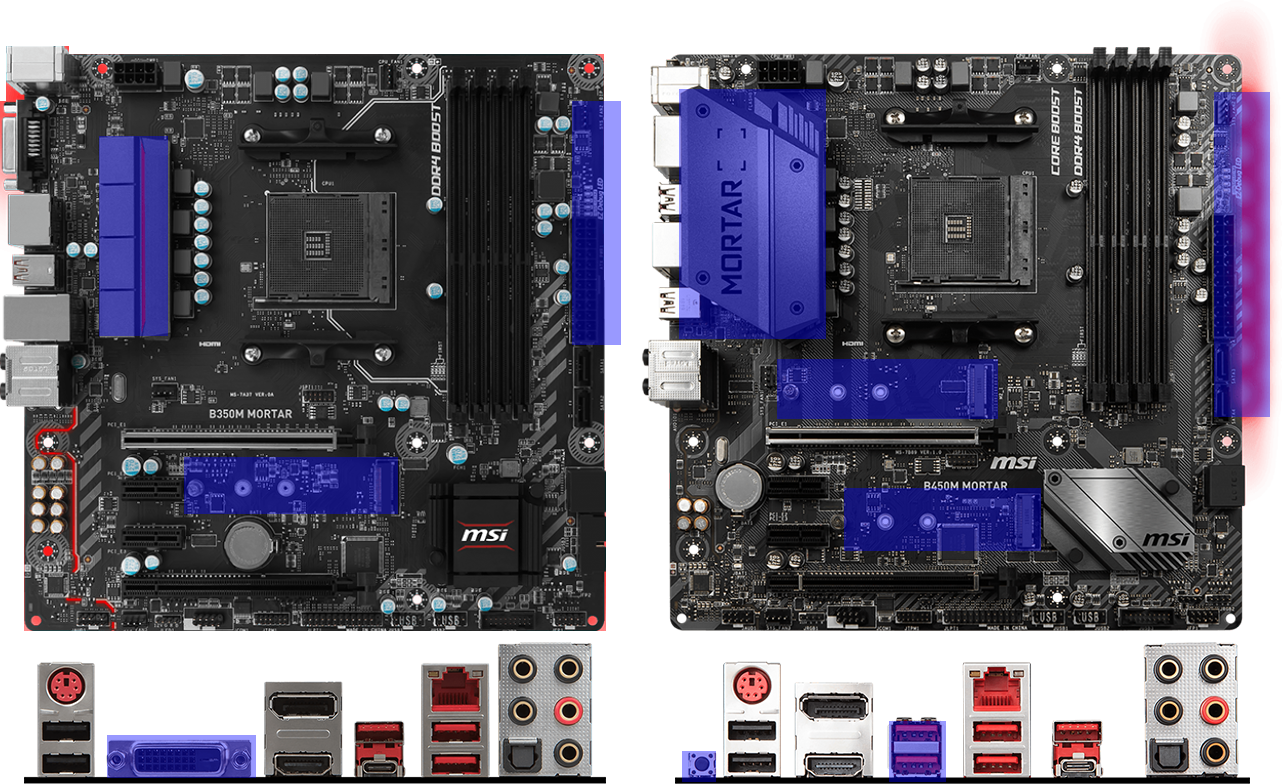

Porovnání s B350M Mortar

Obrázek

Kromě lepšího chlazení VRM MSI přidalo jeden M.2 slot. B350 verze měla pouze červené LED v rozích, B450 verze má u ATX konektoru RGB pruh. DVI konektor nahradila dvojice USB 3.0 konektorů a přibylo také tlačítko pro BIOS Flashback, díky kterému můžete nahrát nejnovější BIOS i bez procesoru a RAM - stačí napájení ze zdroje. Tato funkce se bude hodit hlavně v budoucnu, kdy 3. generace procesorů Ryzen bude vyžadovat nejnovější BIOSy.

Specifikace a obsah balení

Patice: AM4
Podpora CPU: AMD Ryzen 1. a 2. generace, Athlon a A-series 7. generace
Podpora pamětí: DDR4, až 64 GB při 3466 MHz
Chipset: AMD B450
Sloty: 2x PCI-E 3.0 x16 (x16 3.0, x4 2.0), 2x PCI-E 3.0 x1
Konektory pro uložiště: 4x SATA 3, 2x M.2
Zvukový čip: Realtek ALC 892
Síťový čip: Realtek RTL8111H
SLI: Ne
CFX: ANO
Speciální vlastnosti: RGB, podpora StoreMI, bootování z NVME RAID.

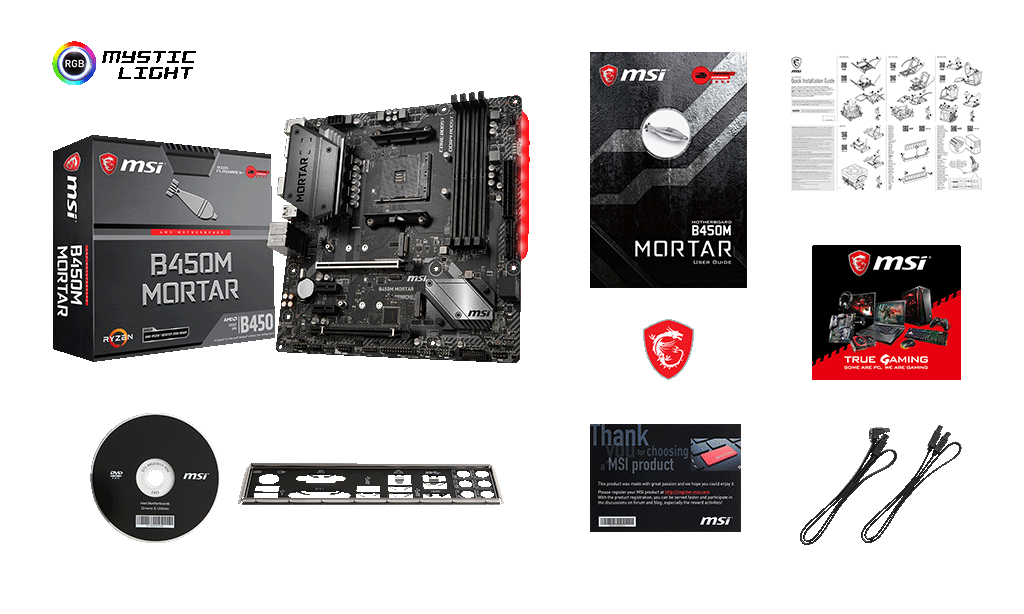

K základní desce dostanete dva černé SATA kabely, IO shield ve stylu MSI Arsenal, odznak MSI GAMING, manuály a CD s ovladači.

Obrázek

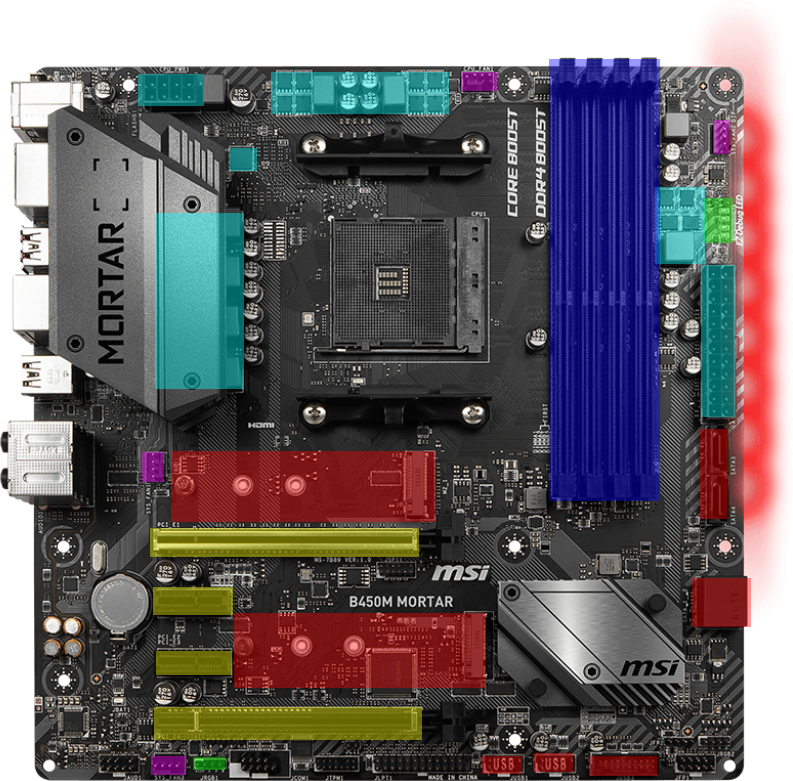

Rozbor zákkladní desky

Obrázek


4x SATA 3, 1x USB 3.0, 2x USB 2.0, 2x M.2 2280
4x DIMM DDR4, až 3466 MHz, maximální kapacita 64 GB
2x PCI-E x16 (x16 3.0, x4 2.0), 2x PCI-E x1 3.0
1x EPS, ATX 24pin, 4 fáze pro CPU, 2 fáze pro SOC, 1 fáze pro RAM
1x CPU fan, 3x SYS fan
RGB konektor, debug LED

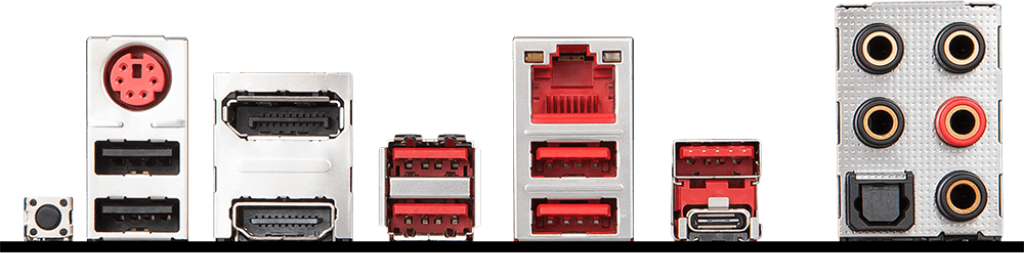

Obrázek

BIOS Flashback
1x PS/2, 2x USB 2.0
DP, HDMI
2x USB 3.1 Gen1
LAN, 2x USB 3.1 Gen1
USB 3.1 Gen2, USB-C
Audio

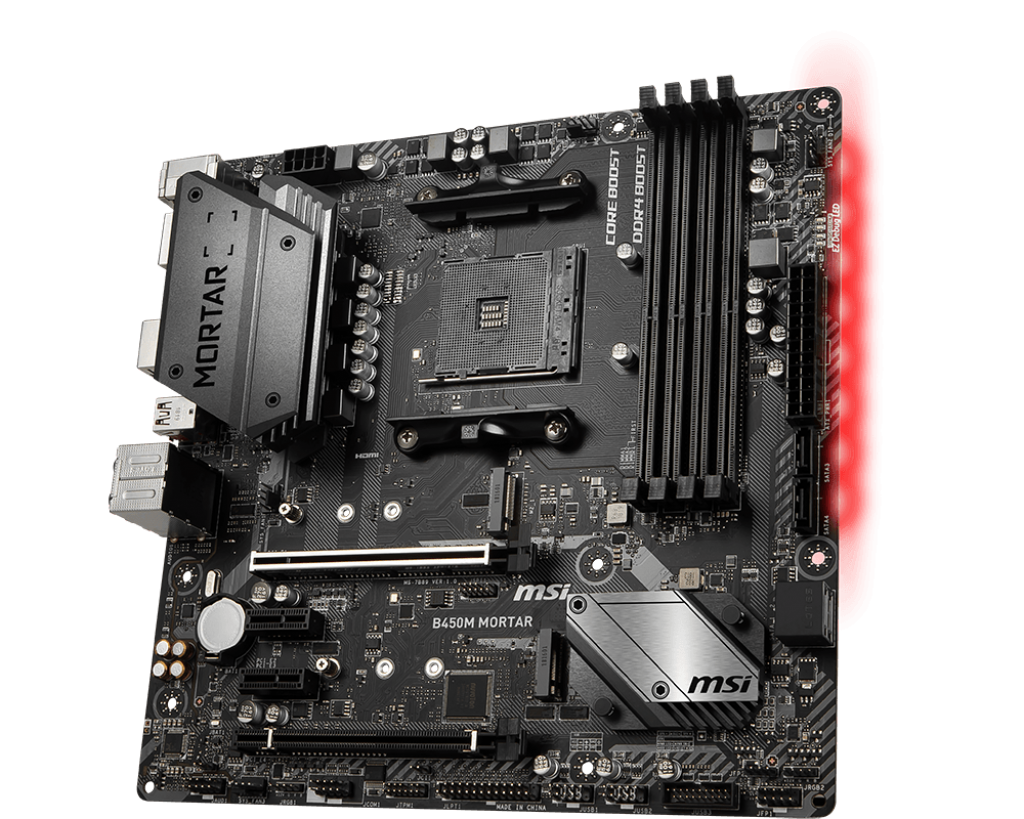

Deska má černé PCB, chladiče jsou šedé. Na straně u ATX konektoru se nachází pruh s RGB LED. Deska má jeden čtyřpinový RGB konektor, do kterého můžete zapojit další RGB zařízení.

Obrázek

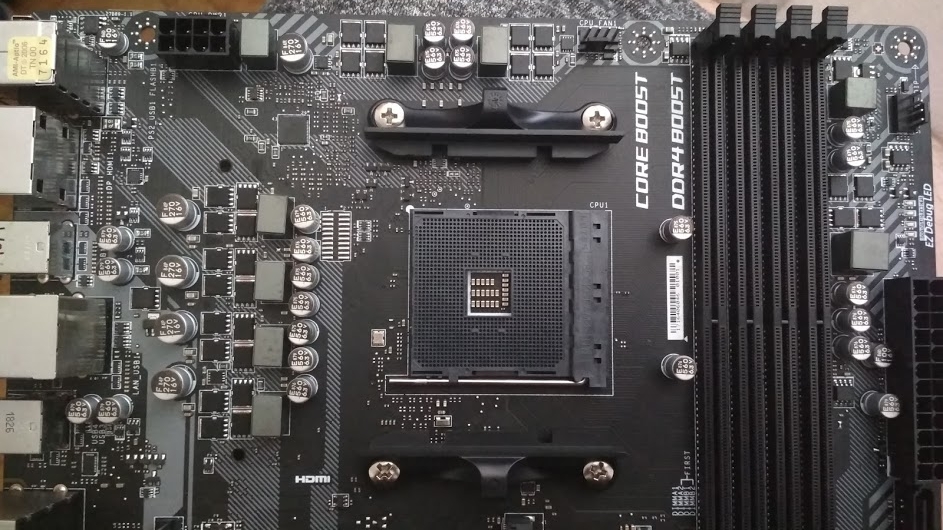

VRM se skládá ze čtyř fází pro CPU Vcore a dvou fází pro SOC, každá fáze má dva high side a low side MOSFETy. Vcore část chladí nadprůměrně velký chladič, díky kterému má VRM o dost nižší teploty než u konkurenčních desek. Napájení je zcela dostatečné i pro osmijádrové Ryzeny.

Datasheety:

Kontrolér napětí: https://www.richtek.com/en/Products/Vco ... id=RT8894A
High side MOSFET: http://www.sinopowersemi.com/temp/SM433 ... asheet.pdf
Low side MOSFET: http://www.sinopowersemi.com/temp/SM450 ... asheet.pdf

Obrázek

Provozní vlastnosti a přetaktování

VRM jsem potrápil procesorem AMD Ryzen 7 2700. Při základním nastavení se teplota dostala pouze na 57°C, po přetaktování na 4 GHz při 1,4 V se teplota dostala až na 76°C. Pořádný chladič odvedl svou práci velmi dobře, tato deska má mnohem lepší VRM než ASUS TUF X470 a nemá problém porazit i B450 AORUS PRO od GIGABYTE.

Základní deska je podporuje vše, co si může i lehce pokročilý overlocker přát. V BIOSu najdete load line calibration, zvýšení limitů napětí i Precision Boost Overdrive. RAM se Samsung B-Die čipy jsem dostal až na 3333 MHz CL14, což je slušný výsledek.

Závěr a hodnocení

Základní deska mne pozitivně překvapila, hlavně v oblasti přetaktování a kvality VRM. Za 2 400 Kč dostanete kvalitní základní desku, která má skvělou konektivitu a poradí si s přetaktováním. Jediná negativní vlastnost je absence chlazení SOC VRM, což může způsobit přehřívání při taktování integrovaných grafik v APU, ale někde se kompromisy dělat musí. B450M Mortar určitě doporučuji, má o dost lepší poměr cena/výkon než ostatní základní desky.

ObrázekObrázekObrázekObrázekObrázek
MSI B450M MORTAR patří mezi nejvýhodnější základní desky pro Ryzen.


Klady

Poměrně silné VRM s nadprůměrným chlazením
RGB
Velmi dobrá konektivita
Propracovaný BIOS
Debug LED
Podpora AMD StoreMI
Tlačítko BIOS Flashback

Zápory

Nemá chlazení SOC VRM, v této cenové relaci je to však v pořádku




Děkuji společnosti MSI za zapůjčení základní desky MSI B450M MORTAR!

ObrázekObrázekObrázek
You Tube: TechAdys301
Obrázek


HW specialista a tvůrce článků
Moje článkyFacebook

Reklama
Uživatelský avatar
Ltb
Administrátor
Master Level 8
Master Level 8
Příspěvky: 6422
Registrován: únor 03
Bydliště: Praha západ
Pohlaví: Muž

Re: MSI B450M MORTAR - kompaktní základ pro Ryzen

Příspěvekod Ltb » 20 srp 2018 11:04

Publikováno 8) :bigups:

Díky moc za další fajn recenzi :bigups: :bigups:

rejca
nováček
Příspěvky: 26
Registrován: srpen 17
Pohlaví: Nespecifikováno

Re: MSI B450M MORTAR - kompaktní základ pro Ryzen

Příspěvekod rejca » 21 srp 2018 10:14

Určitě by bylo zajímavé provozní porovnání B350M Mortar a B450M Mortar, nakolik jsou při default taktech procesorů vidět avizované úspory a jestli vůbec je čipset "úspornější"...

A jestli je např. vyřešen throttling APU Ryzen 5 2400G, který je u B350M Mortaru na defaultu neskutečný (při vytížení CPU i GPU součastně). Tam je pak lepší v BIOSu Core Boost vypnout.

Nitram1980CZ
Level 1
Level 1
Příspěvky: 84
Registrován: září 17
Bydliště: Praha 4
Pohlaví: Muž

Re: MSI B450M MORTAR - kompaktní základ pro Ryzen

Příspěvekod Nitram1980CZ » 21 srp 2018 10:33

Píšete (Pořádný chladič odvedl svou práci velmi dobře) co to prosím bylo za chladič pokud to není tajemství :) díky.

iguka
nováček
Příspěvky: 5
Registrován: duben 18
Pohlaví: Nespecifikováno

Re: MSI B450M MORTAR - kompaktní základ pro Ryzen

Příspěvekod iguka » 21 srp 2018 10:40

a prosím tě, s jakými paměti jsi testoval?

Uživatelský avatar
Adys301
člen HW spec týmu
Master Level 9
Master Level 9
Příspěvky: 8365
Registrován: říjen 12
Bydliště: Ano
Pohlaví: Muž

Re: MSI B450M MORTAR - kompaktní základ pro Ryzen

Příspěvekod Adys301 » 21 srp 2018 14:00

Testoval jsem s těmito RAM: https://www.czc.cz/team-t-force-xtreem- ... 72/produkt

Chladič je na základní desce, chladí VRM.
HW specialista a tvůrce článků
Moje článkyFacebook

rejca
nováček
Příspěvky: 26
Registrován: srpen 17
Pohlaví: Nespecifikováno

Re: MSI B450M MORTAR - kompaktní základ pro Ryzen

Příspěvekod rejca » 21 srp 2018 14:50

Mně takový test přijde dost zbytečný. Málo dat - to si člověk vezme dva obrázky desek a porovná je a je to (skoro) stejný...

Uživatelský avatar
xbs
Elite Level 10
Elite Level 10
Příspěvky: 9742
Registrován: prosinec 17
Bydliště: mezi venuší a marzem
Pohlaví: Muž

Re: MSI B450M MORTAR - kompaktní základ pro Ryzen

Příspěvekod xbs » 21 srp 2018 16:34

já si teda vždycky rád přečtu odborný posouzení kvality napájení a jeho chlazení... díky za tyhle stručný recenze, né každej hodlá číst několikastránkovej test ;)

hackoff
nováček
Příspěvky: 3
Registrován: prosinec 16
Pohlaví: Nespecifikováno

Re: MSI B450M MORTAR - kompaktní základ pro Ryzen

Příspěvekod hackoff » 21 srp 2018 18:26

Jak je to prosimvas u chipsetu 450 když osadim ssd do m.2 slotu tak jestli to i tady znefunkcni nějaké sata porty jako u 350?

Uživatelský avatar
dom324
Level 5
Level 5
Příspěvky: 2488
Registrován: prosinec 16
Pohlaví: Muž

Re: MSI B450M MORTAR - kompaktní základ pro Ryzen

Příspěvekod dom324 » 21 srp 2018 18:46

Znefunkčnění SATA portů bylo jen při zapojení 2x M.2 SSD, ne? Protože první M.2 má dedikované 4xPCIe 3.0 od CPU, a až druhé jelo na SATA?

rejca: a co by jsi tam ještě chtěl mít? Protože mě nenapadá moc věcí co by tam chybělo - možná tak chybí screeny BIOSu, jenže screenovat celý BIOS je neuvěřitelná otrava, udělá to celý článek strašně nepřehledný a nemyslím si, že by se našlo moc lidí (jestli vůbec nějací) co by si ty screeny vážně prohlédli do podrobna. Navíc je podle mě lepší hodit na YouTube "MSI AM4 BIOS" nebo "MSI B450 BIOS" a vidět BIOS na videu. Výrobci mají na všech deskách dané generace +- stejný BIOS.
Jestli chceš delší recenzi desek, běž na pctuning, z recenzí desek se dozvíš leda tak tunu marketingových žvástů, ale délka by TI mohla vyhovovat.

hackoff
nováček
Příspěvky: 3
Registrován: prosinec 16
Pohlaví: Nespecifikováno

Re: MSI B450M MORTAR - kompaktní základ pro Ryzen

Příspěvekod hackoff » 21 srp 2018 20:53

Ja mam asus b350m-a prime a to ma 6x sata a kdyz jsem zapojil M.2 tak se dva sloty znefunkcni li protože to jede pres nvme protokol. Kdyby to bylo sata ssd tak by to znefunkcnilo 1 sata z 6.

rejca
nováček
Příspěvky: 26
Registrován: srpen 17
Pohlaví: Nespecifikováno

Re: MSI B450M MORTAR - kompaktní základ pro Ryzen

Příspěvekod rejca » 21 srp 2018 21:12

dom324 píše:rejca: a co by jsi tam ještě chtěl mít? Protože mě nenapadá moc věcí co by tam chybělo - možná tak chybí screeny BIOSu.


Screeny Biosu jsou nesmysl. U nové generace by mě zajímalo srovnání s předchozí (B350), a to vzhledem k praktickému výkonu. A to taky i skrze podporu Ryzenů a obzláště ty s APU měli velký problém na B350 - u Mortaru B350 dochází stále k trotlování (i při nejnovějším BIOSu) při vytížení CPU a APU. Mortar B450 už je OK, nebo není? Kdo ví.

Spotřeba, výkon (mezigenerační srovnání). Možnosti OC. Možnosti OC pamětí (i v rámci XMP), rozdíl B350, B450... Zase B350 spousta pamětí nešla na maximum (hlavně dual rank). Jak je na tom B450? Stejně, jinak?

To jaké má deska chladiče a konektory, to je vidět na první pohled. Je fajn, že je na obrázku Mortar B350M a B450M, ale to si umím otevřít taky a přímo na stránkách MSI či shopu.

Možnosti se otevírají i ve srovnání desek napříč čipsety pro AM4 (aktuální jsou A320, B450 a X470). Případně to, jaký vliv má nepřítomnost chladiče na SOC VRM... Pár testů s přetaktováním GPU APU... Tam by se taky viděl ten throlling, kdy k němu dochází - je rozdíl provozovat jen CPU či celé APU a Ryzen 5 2400G rozhodně nemá TDP 65W celého APU (obzláště ne při vytížení GPU a CPU části - boost 3,9GHz je v defaultu kolem 1.4V+). Tam se špičkový odběr může dostat i přes 100W.

Kvalita zvuku, GIGABYTE B450 AORUS PRO má ALC1220, kvalita bude nejspíš jinde. Mortar používá starý čip, který má o dost horší parametry. Je to skutečně tak?

Desky mají i velké rozdíly v LAN či M.2 implementaci.

Atd. Atd. V této recenzi je jen jedna zajímavá informace, že chladič VRM CPU nejspíš funguje, je tam srovnání s jinými deskami, ale už jen slovní, nikoliv číselný...

Chápu, že taková recenze by dala spoustu práce i s testováním dalších desek případně různých CPU či APU, jenže ono by stačilo otestovat tu desku oproti předchůdci a napsat, co se reálně zlepšilo a jestli byly odstraněny výše uvedené problémy (RAM, throtling APU) a chování Ryzen x 2xxx skrze nové funkce.
