V minulém článku jsme se podívali na jednu z nejlevnějších Z390 desek, nyní je čas na nejlevnější X470 desku. MSI X470 Gaming Plus se dá sehnat již za 3 500 Kč, tedy o několik stovek méně než X470 desky od ASUS nebo GIGABYTE.
Za poskytnutí zdroje Fortron HYDRO 600 děkuji společnosti FSP Group.
Porovnání s X370 Gaming Plus
Obě desky vypadají na první pohled stejně, X470 verze však přináší několik změn. Má dvojici M.2 slotů, podporu RBB LED (X370 verze podporuje pouze červené LED). Napájení dostalo upgrade především v oblasti MOSFETů. Levné PK616BA a PK632BA od Niko Semi nahradily 4C024N a 4C029N od ON Semi, které jsou v každém ohledu lepší. Chladiče jsou o něco větší a přibyl také jeden čtyřpinový konektor pro napájení CPU. Přetaktovaná osmijádra si řeknou i o více než 250 W, konektor navíc tedy může pomoci se stabilitou systému. IO konektory zůstaly téměř stejné. USB-C konektor však nahradil USB 3.1 typ A, audio nyní má SPDIF konektor.
Specifikace a obsah balení
Patice: AM4
Podpora CPU: AMD Ryzen 1. a 2. generace
Podpora pamětí: DDR4, až 64 GB při 3466 MHz
Chipset: AMD X470
Sloty: 3x PCI-E x16 (x16 3.0, x8 3.0, 4x 2.0), 3x PCI-E 2.0 x1
Konektory pro uložiště: 6x SATA 3, 2x M.2
Zvukový čip: Realtek ALC 892
Síťový čip: Realtek 8111H
SLI: Ne
CFX: Ano
Speciální vlastnosti: RGB, podpora StoreMI, bootování z NVME RAID.
Cena: Od 3 500 Kč
K základní desce dostanete dva černé SATA kabely, IO ve stylu MSI GAMING, nálepky na kabely, antény, odznak MSI GAMING, manuály a CD s ovladači.
Rozbor základní desky
6x SATA 3, 2x USB 3.0, 2x USB 2.0, 1x M.2 22110 1x M.2 2280
4x DIMM DDR4, až 3466 MHz, maximální kapacita 64 GB
3x PCI-E x16 (x16 3.0, x8 3.0, 4x 2.0), 3x PCI-E x1 2.0
1x EPS, 1x P4, ATX 24pin, 4 fáze pro CPU, 2 fáze pro SOC, 1 fáze pro RAM
1x CPU fan, 1x PUMP fan 3x SYS fan
RGB konektory, debug LED, demo RGB

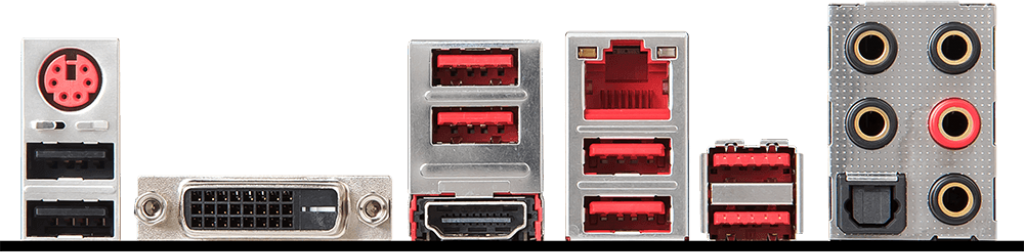

PS/2, 2x USB 2.0
DVI
2x USB 3.1, HDMI
LAN, 2x USB 3.1
2x USB 3.1
Audio
Základní deska má černé PCB s červenými pruhy. Na straně u ATX konektoru je pás RGB LED, další RGB prvky můžete doplnit pomocí dvou čtyřpinových RGB konektorů.
VRM se skládá ze čtyř fází pro CPU Vcore a dvou fází pro SOC. Každá fáze CPU Vcore se skládá ze dvou cívek a dvou párů high side a low side MOSFETů. High side MOSFETY jsou 4C029N od ON Semi, low side jsou 4C024N. Tyto MOSFETy jsou mnohem lepší, než ty na X370 Gaming Plus, nebo na ASUS TUF X470 Gaming Plus nebo na GIGABYTE X470 Ultra Gaming. Kontrolér napětí je Richtek RT8894A, který podporuje až 4+2 fáze. VRM má navíc docela velký chladič, deska je tedy vhodná i pro taktování R7 2700X.
Datasheety:
Kontrolér napětí: Richtek RT8894A
High side MOSFET: ON Semi 4C029N
Low side MOSFET: ON Semi 4C024N
Přetaktování a provozní vlastnosti
Základní desku jsem otestoval s procesorem AMD Ryzen 5 1600 a paměťmi Team Group T-Force Xtreeme 3866 MHz CL18. Procesor byl stabilní na 4 GHz při napětí 1,4 V a LLC na úrovni 4, paměti šly přetaktovat až na 3600 MHz CL14, pro absolutní stabilitu jsem se však musel spokojit s 3466 MHz CL14.
Upravil jsem metodiku testování teplot VRM. Základní deska je umístěna ve skříni FSP CMT520, ve které je 5 ventilátorů. Tři slouží pro nasávání vzduchu, dva ventilátory vyfukují ohřátý vzduch. Procesor chladí Arctic Liquid Freezer 120, který je umístěný v horní pozici.
Procesor AMD Ryzen 5 1600 jsem přetaktoval na 4,0 GHz při napětí 1,4 V. Optimalizaci napájení jsem nastavil na maximum, LLC jsem nastavil na úroveň 4 (střední). Pustil jsem stres test v CPU-Z a nechal ho běžet na 20 minut. Poté jsem změřil teplotu části PCB, na které se nachází MOSFETy. Naměřil jsem 60-66°C. Jedná se o velmi dobré teploty, deska nebude mít problém s taktováním ani v hůře větrané skříni..
Závěr a hodnocení
X470 Gaming Plus dopadla velmi dobře. Nemá problémy s taktováním, má více než dostatek konektorů a žádné zásadní problémy nemá. Má však velkou konkurenci z vlastní stáje. B450 Gaming Pro Carbon AC má identické napájení s ještě lepším chladičem, má kvalitnější zvukový i síťový čip a dokonce je o pár stovek levnější. X470 Gaming Plus má lepší podporu PCI-E, dnes však téměř každý používá jen jednu grafickou kartu. V České republice má však horší dostupnost. Pokud bych si měl vybrat mezi B450 Gaming Pro AC a X470 Gaming Plus, určitě bych si zvolil B450 desku. To však neznamená, že X470 Gaming Plus je špatná deska. Je objektivně lepší než desky od ostatních značek a přitom má velmi dobrou cenu.
MSI X470 GAMING PLUS nabízí skvělý poměr cena/výkon v porovnání s konkurenčními deskami.
Klady
Kvalitní zpracování
Slušné teploty VRM
Propracovaný BIOS
Dva M.2 sloty
RGB
Zápory
Průměrný síťový a zvukový čip
Nemá USB-C
Děkuji společnosti MSI za zapůjčení základní desky MSI X470 GAMING PLUS.
Děkuji společnosti FSP Group za poskytnutí zdroje Fortron HYDRO 600!
