Jaký zvolit napájecí adaptér pro miniPC? (Asus N30501-C)

Příspěvekod strangereu » 27 říj 2020 18:30

Ahoj, dostal se ke mně miniPC od asusu, ale bohužel bez napájecího adaptéru... A já nevím, jaký adaptér zvolit.

Vstup pro napájení má zezadu, následně +/- vede do nějaké malé desky a z té desky teprve do MB.
Viz. foto v příloze.

Lze něco pro tento PC koupit na Alze?
Obrázek
Obrázek
Obrázek
http://screenshare.cz/

Reklama
Uživatelský avatar
xbs
Elite Level 12.5
Elite Level 12.5
Příspěvky: 19490
Registrován: prosinec 17
Bydliště: mezi venuší a marzem
Pohlaví: Muž
Stav:
Offline

Re: Jaký zvolit napájecí adaptér pro miniPC? (Asus N30501-C)

Příspěvekod xbs » 27 říj 2020 18:41

ta malá deska je zdroj... buď hledat adaptér přímo origoš od Aušusu nebo proměřit na čem je plus a mínus, průměr zdířky a pořídit ňákej univerzální...

otázka taky esli vůbec do něčeho takovýho investovat, využití bude asi dost omezený...

Uživatelský avatar
strangereu
Level 4.5
Level 4.5
Příspěvky: 1719
Registrován: září 11
Bydliště: Vršovice
Pohlaví: Muž
Stav:
Offline
Kontakt:

Re: Jaký zvolit napájecí adaptér pro miniPC? (Asus N30501-C)

Příspěvekod strangereu » 27 říj 2020 18:57

Chtěl jsem to využít jako AndroidTV pro hloupou telku na Netflix... A částečně i na ukládání nějakých fotek apod... Vím, že jde sehnat přímo AndroidTV k TV, ale tohle bylo zdarma a proč to vyhazovat, že...

Dodatečně přidáno po 1 hodině 34 minutách 39 vteřinách:
Tak jsem vyndal tu malou desku a je na ní napsáno 12VDC 120W... Takže bych teoreticky mohl použít toto?
https://www.t-led.cz/p/led-zdroj-12v-12 ... A5EALw_wcB
http://screenshare.cz/

Uživatelský avatar
Speed_dead
Level 6
Level 6
Příspěvky: 3213
Registrován: duben 10
Bydliště: Praha
Pohlaví: Muž
Stav:
Offline
Kontakt:

Re: Jaký zvolit napájecí adaptér pro miniPC? (Asus N30501-C)

Příspěvekod Speed_dead » 27 říj 2020 23:29

Neřekl bych. Podle mě je to popis, co umí ten zdroj, co jsi vyndal. Pokud to ovšem není napsáno tam, kam se zapojuje z venku napájení.
Google ví skoro vše. Ale někdy je problém co tam napsat, aby to našlo to, co hledám.
Pokud se to nepovede, vypadne tuna nepoužitelných odkazů a nebo taky nic.

petr22
Guru Level 15
Guru Level 15
Příspěvky: 53530
Registrován: únor 12
Pohlaví: Muž
Stav:
Offline

Re: Jaký zvolit napájecí adaptér pro miniPC? (Asus N30501-C)

Příspěvekod petr22 » 28 říj 2020 07:45

Podle me bude potreba nejaky mrnavy ATX zdroj, ktery ma nekolikrat vetsi cenu nez ten Asus.

Jako prehravac filmu je to podle me na nic kvuli tragickemu procesoru co neprehraje nic, co
neumi hardwarove dekodovat jeho grafika. Tzn H265 neprehraje urcite.

Uživatelský avatar
Martab
Moderátor / člen HW týmu
Guru Level 14
Guru Level 14
Příspěvky: 28576
Registrován: březen 11
Pohlaví: Muž
Stav:
Online

Re: Jaký zvolit napájecí adaptér pro miniPC? (Asus N30501-C)

Příspěvekod Martab » 28 říj 2020 08:21

Co je to za case? Bude to nějaký miniITX/picoATX zdroj, který se prodává i s case. Vstup bývá 12V, většinou je to dělané na "notebookový adaptér".
i5-3350P/P8B75-M LX/Kingston DDR3 8GB/GV-N960IXOC/SS-500ET/Seagate VS35.6/Transcend SSD370-128GB/Samsung BX2250 + Dell 1909W
ThinkPad X230 - i7-3520M + Kingston Savage SSD

„Neexistuje důvod, proč by kdokoli chtěl mít doma něco jako počítač"(Ken Olsen)

Neboj se použít SZ a upozornit na své téma ;)

Přehled desktopových socketů a CPU

petr22
Guru Level 15
Guru Level 15
Příspěvky: 53530
Registrován: únor 12
Pohlaví: Muž
Stav:
Offline

Re: Jaký zvolit napájecí adaptér pro miniPC? (Asus N30501-C)

Příspěvekod petr22 » 28 říj 2020 08:36

Bude tam neco takoveho:

https://www.aliexpress.com/item/32428858468.html

Adapter z ntb nelze pouzit, je tam ATX konektor - tedy vic napeti nez jen 12V.

Uživatelský avatar
Martab
Moderátor / člen HW týmu
Guru Level 14
Guru Level 14
Příspěvky: 28576
Registrován: březen 11
Pohlaví: Muž
Stav:
Online

Re: Jaký zvolit napájecí adaptér pro miniPC? (Asus N30501-C)

Příspěvekod Martab » 28 říj 2020 09:02

Ten notebookový konektor samozřejmě musí strčit to toho vstupního napájecího konektoru té desky co je na levém bodu vzadu vedle výstupů z desky. Mimochodem ten tvůj odkaz je to co v té case už má a jenom potvrzuje, že je to stavěné na 12V vstup...
i5-3350P/P8B75-M LX/Kingston DDR3 8GB/GV-N960IXOC/SS-500ET/Seagate VS35.6/Transcend SSD370-128GB/Samsung BX2250 + Dell 1909W
ThinkPad X230 - i7-3520M + Kingston Savage SSD

„Neexistuje důvod, proč by kdokoli chtěl mít doma něco jako počítač"(Ken Olsen)

Neboj se použít SZ a upozornit na své téma ;)

Přehled desktopových socketů a CPU

Uživatelský avatar
strangereu
Level 4.5
Level 4.5
Příspěvky: 1719
Registrován: září 11
Bydliště: Vršovice
Pohlaví: Muž
Stav:
Offline
Kontakt:

Re: Jaký zvolit napájecí adaptér pro miniPC? (Asus N30501-C)

Příspěvekod strangereu » 28 říj 2020 09:08

Přesně to, co zaslal Petr tam je. Tedy LR1007.

V tom případě ten zdroj na LED, který jsem zaslal by mohl to LR1007 krmit, ne? Kabeláž a konektory si upravím.
http://screenshare.cz/

petr22
Guru Level 15
Guru Level 15
Příspěvky: 53530
Registrován: únor 12
Pohlaví: Muž
Stav:
Offline

Re: Jaký zvolit napájecí adaptér pro miniPC? (Asus N30501-C)

Příspěvekod petr22 » 28 říj 2020 09:11

Kabelaz sice upravis, ale ten zdroj dava jen 12V a to ATX bude potrebovat
i dalsi napeti.

Na desce vedle PS/2 portu nic neni.

Ja koukal na oficko dokumentaci:
1 x 24pinový napájecí konektor EATX
1 x 4pinový 12V konektor napájení ATX

Dalsi napajeni tam na prvni pohled nevidim.
Naposledy upravil(a) petr22 dne 28 říj 2020 09:12, celkem upraveno 1 x.

Uživatelský avatar
Martab
Moderátor / člen HW týmu
Guru Level 14
Guru Level 14
Příspěvky: 28576
Registrován: březen 11
Pohlaví: Muž
Stav:
Online

Re: Jaký zvolit napájecí adaptér pro miniPC? (Asus N30501-C)

Příspěvekod Martab » 28 říj 2020 09:12

Potřebuejš dostat na vstup 12V s dostatečným výkonem (v případě LR1007 je to 120W, tedy aspoň 10A). Jaký zdroj použiješ už je čistě na tobě, může to být něco staršího od notebooku, nebo klidně ten pro LED upravený.

Dodatečně přidáno po 3 minutách 7 vteřinách:
petr22 píše:Kabelaz sice upravis, ale ten zdroj dava jen 12V a to ATX bude potrebovat
i dalsi napeti.

Na desce vedle PS/2 portu nic neni.

Ja koukal na oficko dokumentaci:
1 x 24pinový napájecí konektor EATX
1 x 4pinový 12V konektor napájení ATX

Dalsi napajeni tam na prvni pohled nevidim.

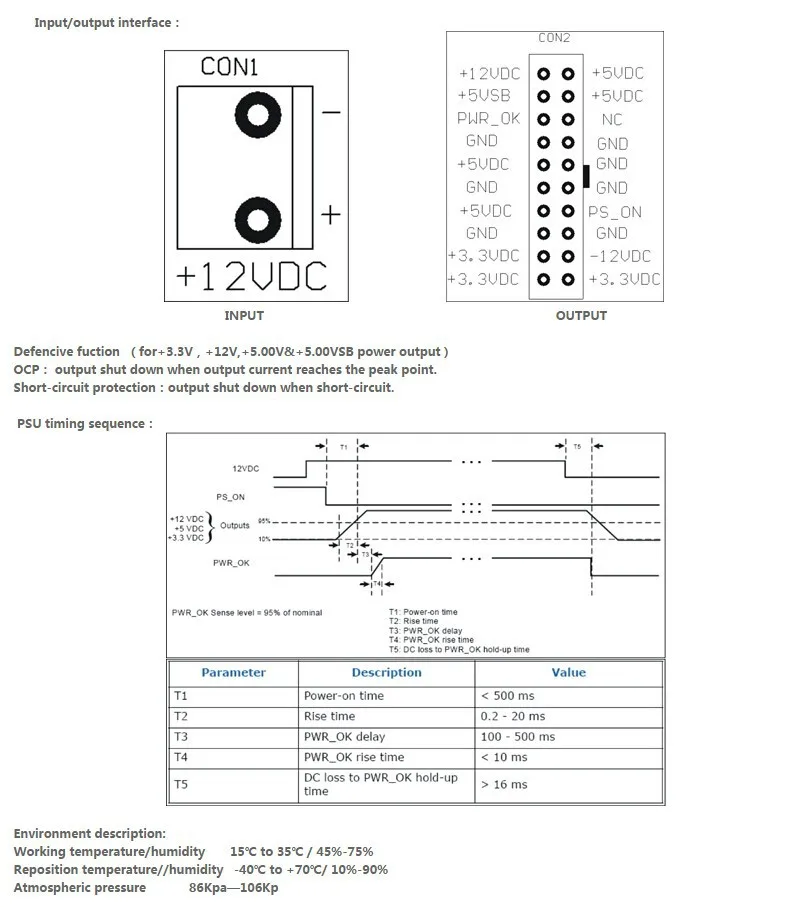

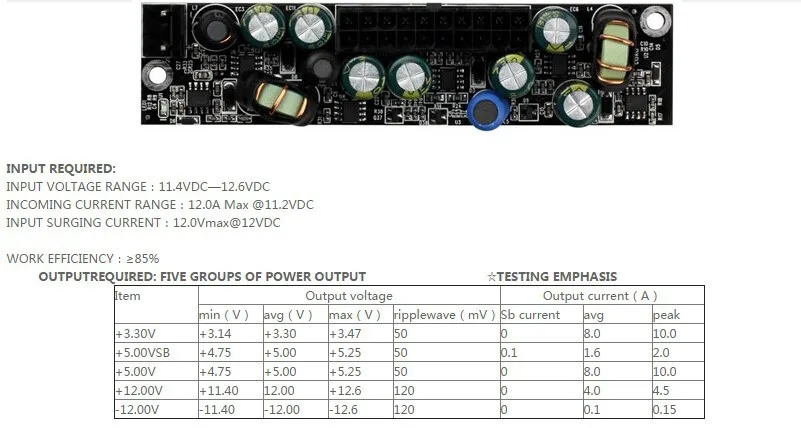

Impu má být 11,4-12,6VDC s max 12A. Input je na tom prvním obrázku na Ali v levém horním roku, když se podíváš níže, je tam ten konektor i nakreslený.
Obrázek
Obrázek
Obrázek

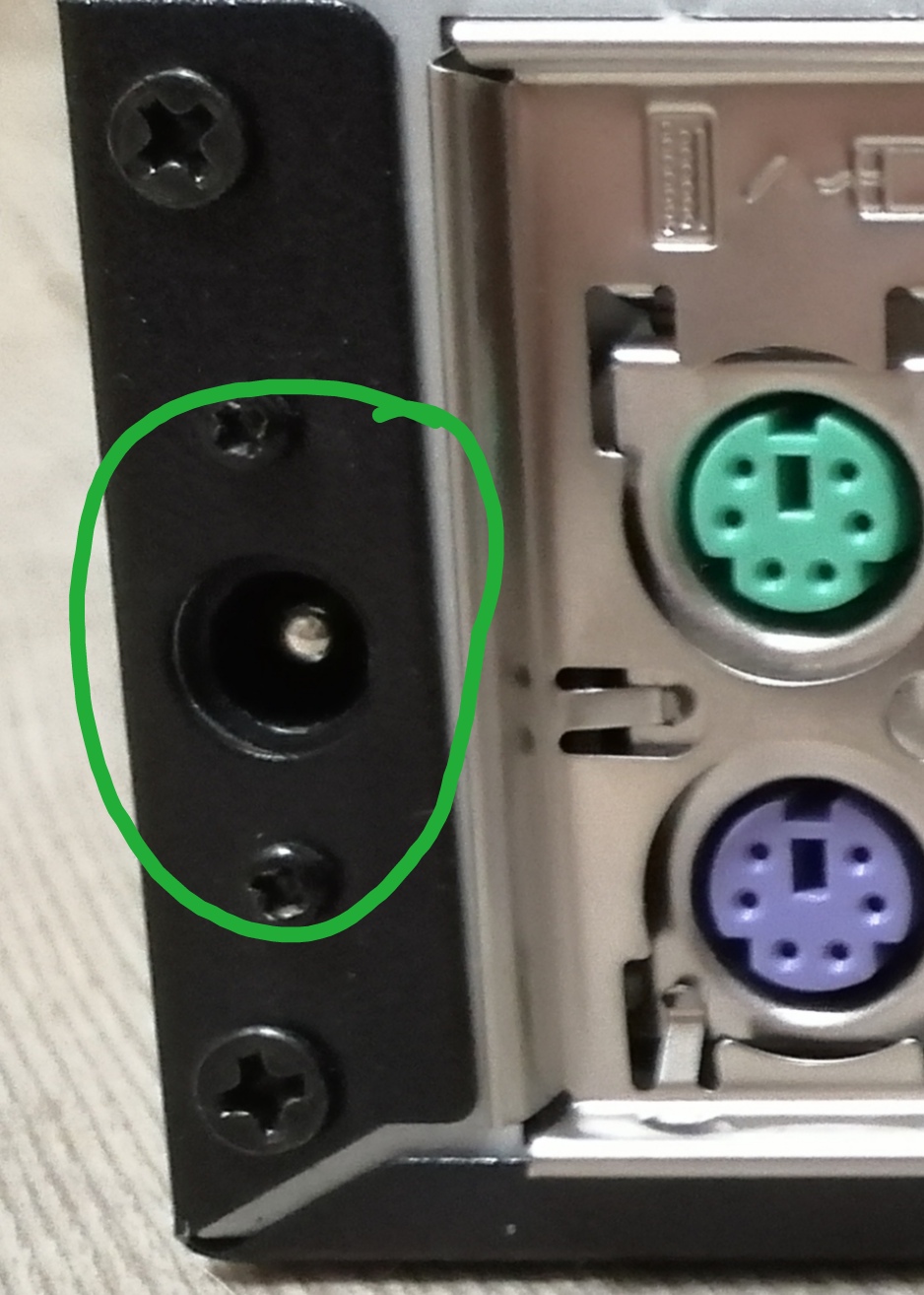

Pokud myslíš tu jeho case co má na fotkách, tak tam je vlevo až za PS/2 konekory vstup až na case (v té černé bočnici), né u vstupů desky.
i5-3350P/P8B75-M LX/Kingston DDR3 8GB/GV-N960IXOC/SS-500ET/Seagate VS35.6/Transcend SSD370-128GB/Samsung BX2250 + Dell 1909W
ThinkPad X230 - i7-3520M + Kingston Savage SSD

„Neexistuje důvod, proč by kdokoli chtěl mít doma něco jako počítač"(Ken Olsen)

Neboj se použít SZ a upozornit na své téma ;)

Přehled desktopových socketů a CPU

Uživatelský avatar
strangereu
Level 4.5
Level 4.5
Příspěvky: 1719
Registrován: září 11
Bydliště: Vršovice
Pohlaví: Muž
Stav:
Offline
Kontakt:

Re: Jaký zvolit napájecí adaptér pro miniPC? (Asus N30501-C)

Příspěvekod strangereu » 28 říj 2020 09:16

petr22 píše:Kabelaz sice upravis, ale ten zdroj dava jen 12V a to ATX bude potrebovat
i dalsi napeti.

Na desce vedle PS/2 portu nic neni.

Ja koukal na oficko dokumentaci:
1 x 24pinový napájecí konektor EATX
1 x 4pinový 12V konektor napájení ATX

Dalsi napajeni tam na prvni pohled nevidim.


Z tohoto napájecího konektoru vedou 2 vodiče (+ a -) do toho LR1007 a z LR následně 24pin do MB
