Asus TUF Gaming B650-Plus Wifi 1.díl-Úvod

Příspěvekod KingGustavo » 30 říj 2022 18:52

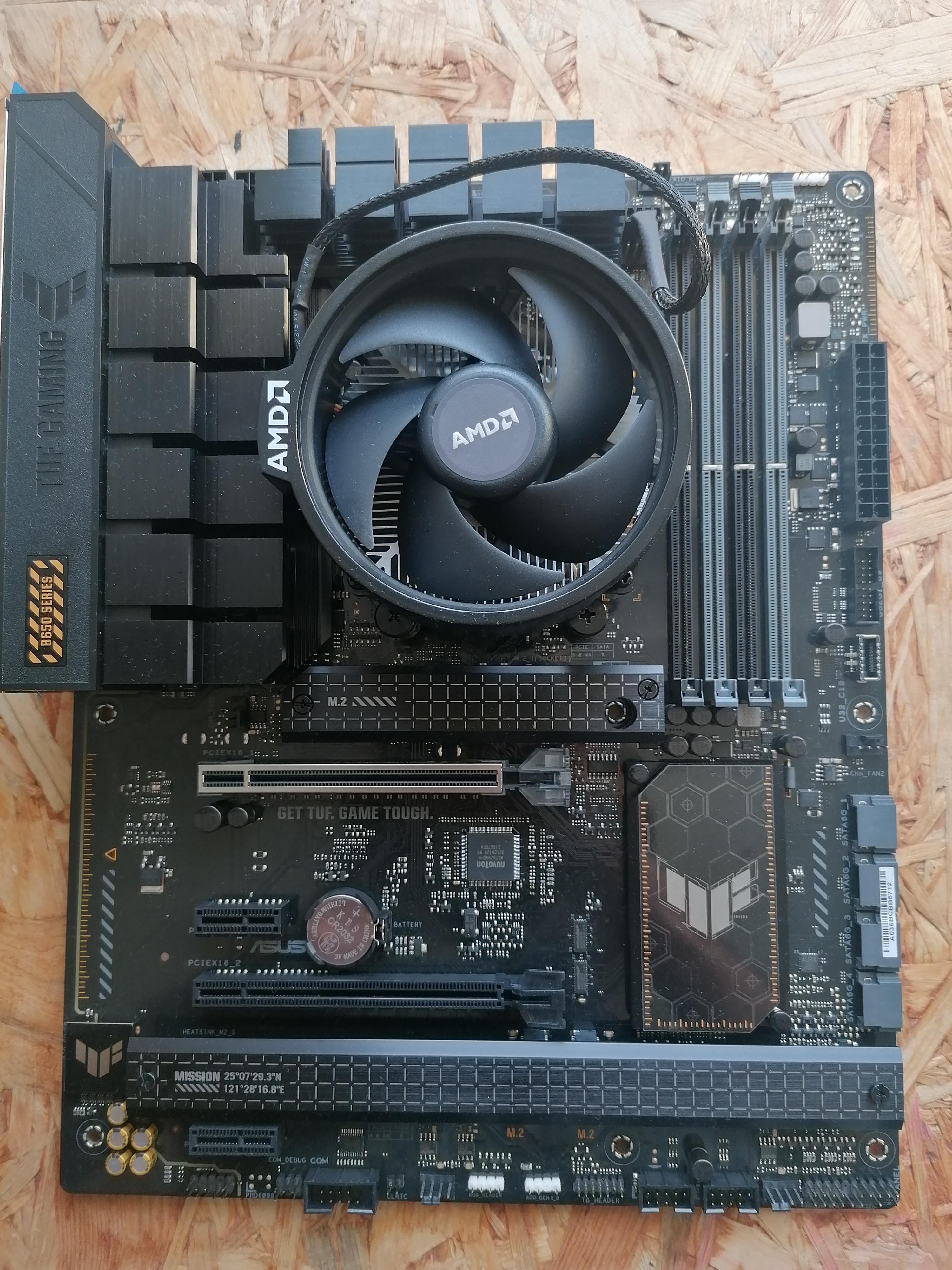

Asus TUF Gaming B650-PLUS Wifi


Dnes jsem si připravil úvodní díl vícedílné série, na recenzi základní desky Asus TUF Gaming B650 Plus WIFI. V Prvním díle si řekneme něco málo k historii TUF, něco málo o socketu AM5 a chipsetech, které jsou s AM5 spojené.

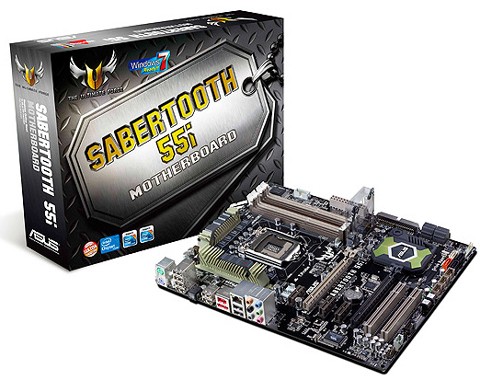

Začněme historií TUF Gaming desek. První TUF loga na deskách jsou zde již od roku 2009, dříve se ovšem desky nejmenovali TUF Gaming ale Sabertooth. První Sabertooth deska byla vydána již v roce 2009.


Základní desky TUF Gaming jsou laděny do černé barvy s přídavkem žluté, zatímco Sabertooth desky měli černou s kamuflážními barvy. Desky Sabertooth mířily na vyšší mainstream mezi velmi populární Sabertooth desky patřila například Asus Sabertooth 990FX. Této desce vyšli dokonce 3 revize, ta poslední revize vyšla dokonce půl roku před oznámením prvních Zen procesorů. V době vydání této desky se již vědělo, že FX procesory jsou mrtvé. Koncem roku 2016 se Asus rozhodl pohřbít název Sabertooth a nahradit jej názvem TUF(The Ultimate Force). První vydanou TUF deskou byla TUF Z270 Mark 1, která již neměla cílit na vyšší mainstream, ale na ten nižší. Vyšší mainstream zabrala ROG Strix série desek s hromadou RGB a vyráběnou v dílnách “Republic of Gamers”. Sabertooth i TUF desky si dávali vždy za cíl vyrábět kvalitní desky, splňující co nejvíce armádních standardů a zároveň s výhodným poměrem cena/výbava.

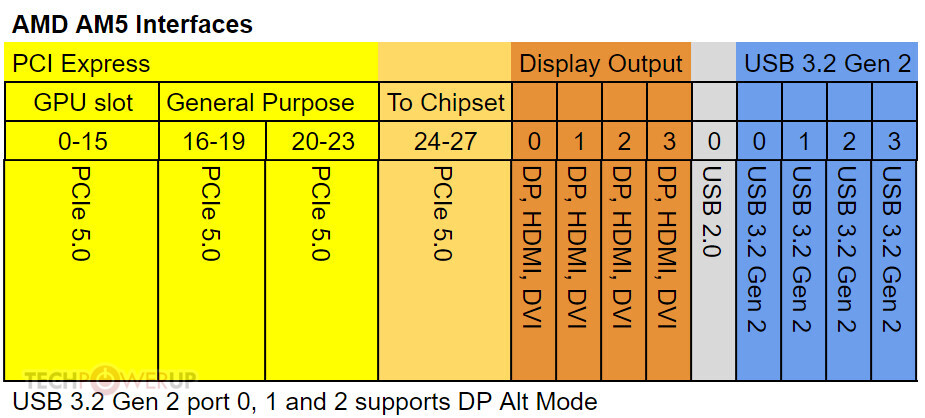

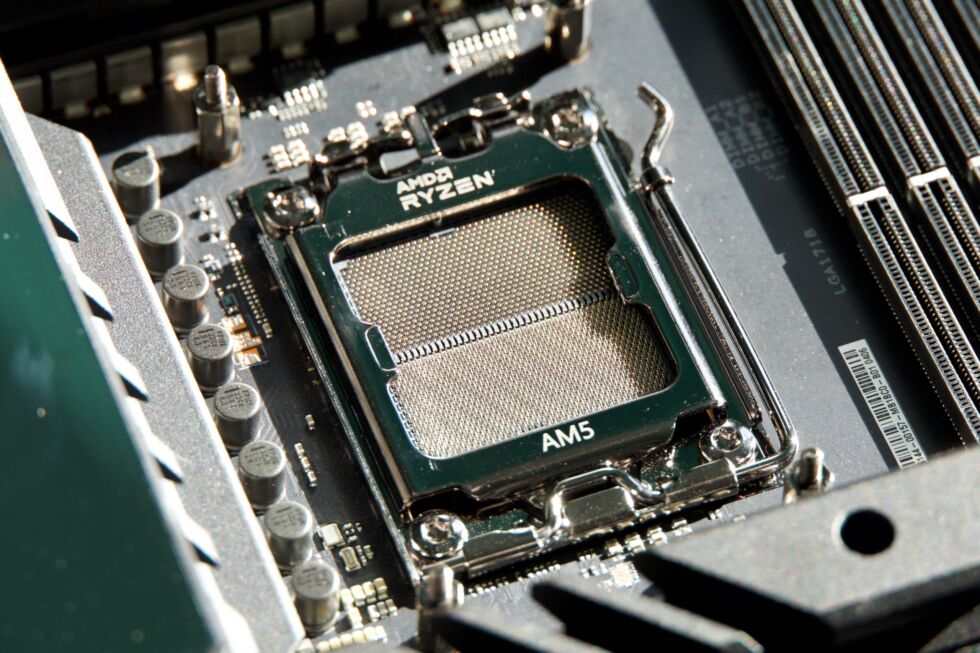

Nyní proberme nový socket AM5. Samotný socket AM5 má 28 PCI-E linek všechny mohou být ve verzi 5.0. Pro grafickou kartu jde ze socketu 16 PCI-E (verze 5.0 mají desky s E na konci a verzi 4.0 zbylé chipsety) linek a to v počtu 1x16 linek nebo 2x8 linek. Dalších až 8 PCI-E linek je pro NVMe disky, to znamená že lze osadit až 2x NVMe disk s podporou PCI-E 5.0. Zbývající 4 PCI-E linky vedou k chipsetu.
Další velkou změnou je také změna socketu z PGA(procesor má piny) na LGA(socket má piny). U AM5 se také změnil počet pinů, socket AM4 měl 1331 pinů, AM5 má 1718 pinů. Socket AM5 zatím dokáže napájet procesor o maximální hodnotě 230W. Zda to bude časem i více zatím není jasné. Socket AM5 je spjat pouze s podporou DDR5 pamětí. Paměti DDR4 již nejsou podporovány. A předpokládá se, že podpora DDR6 pamětí bude až s dalším socketem.
AM5 socket.jpg



Chipsety socketu AM5 jsou X670E, X670, B650E a B650. Tyto chipsety jsou propojeny se socketem čtyřmi PCI-E 4.0 linkami i přes to že socket umožňuje i PCI-E verze 5.0. PCI-Express verze 5.0 pro propojení s chipsetem budou využívat pravděpodobně až další generace základních desek. Předpokládám, že implementovat PCI-E 5.0 do chipsetů a základních desek by v dnešní době základní desky ještě více prodražilo a z tohoto důvodu se u prvních čipsetů AM5 nepoužívají.

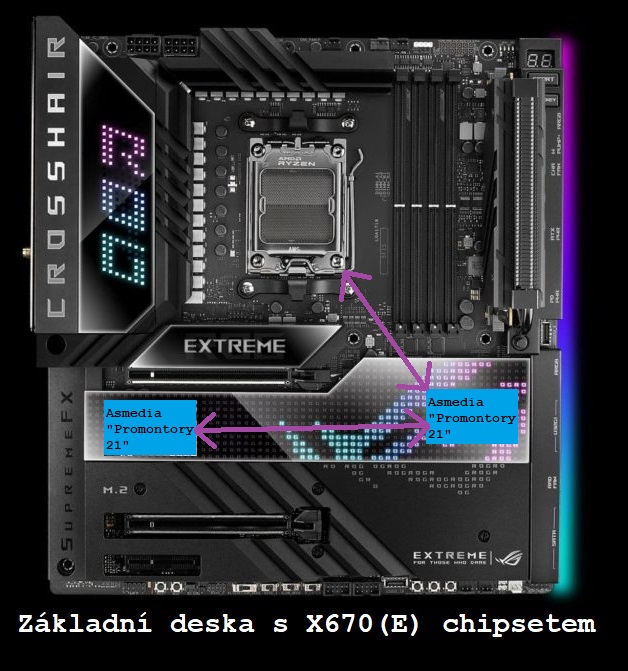

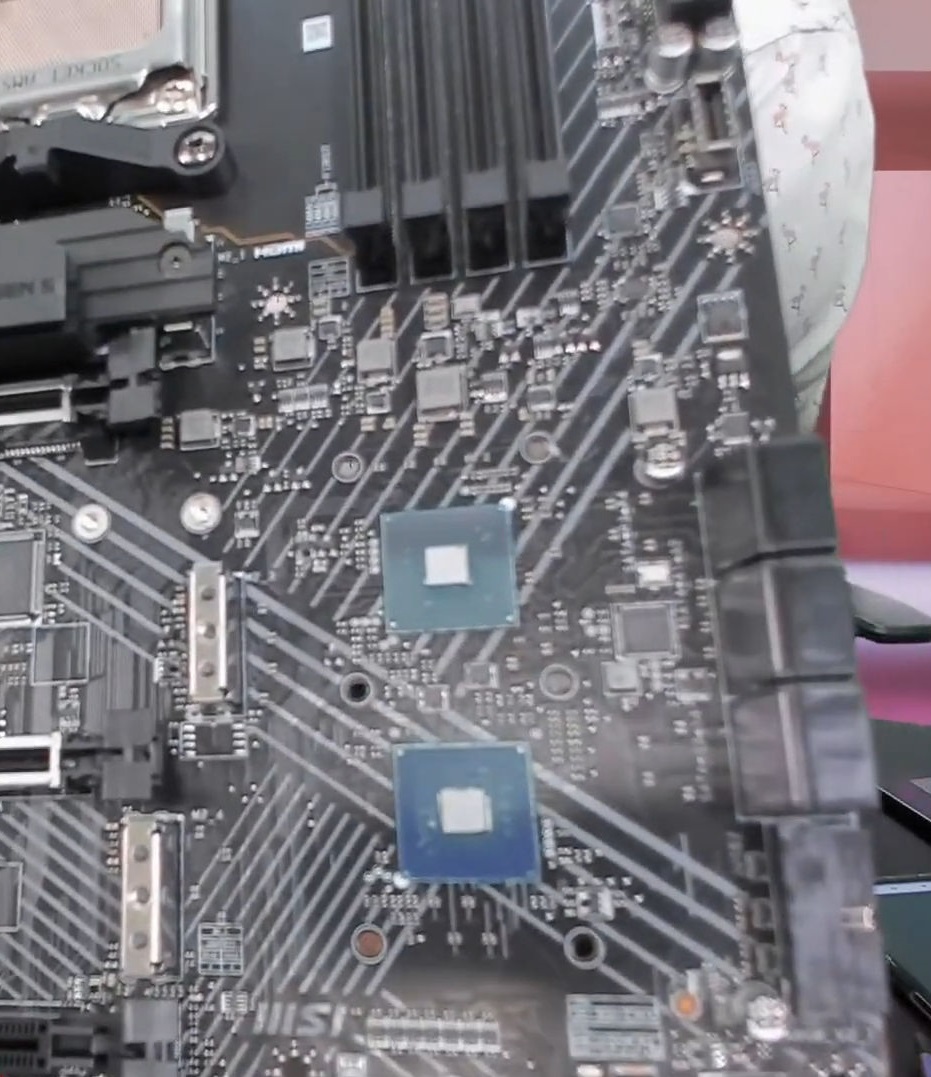

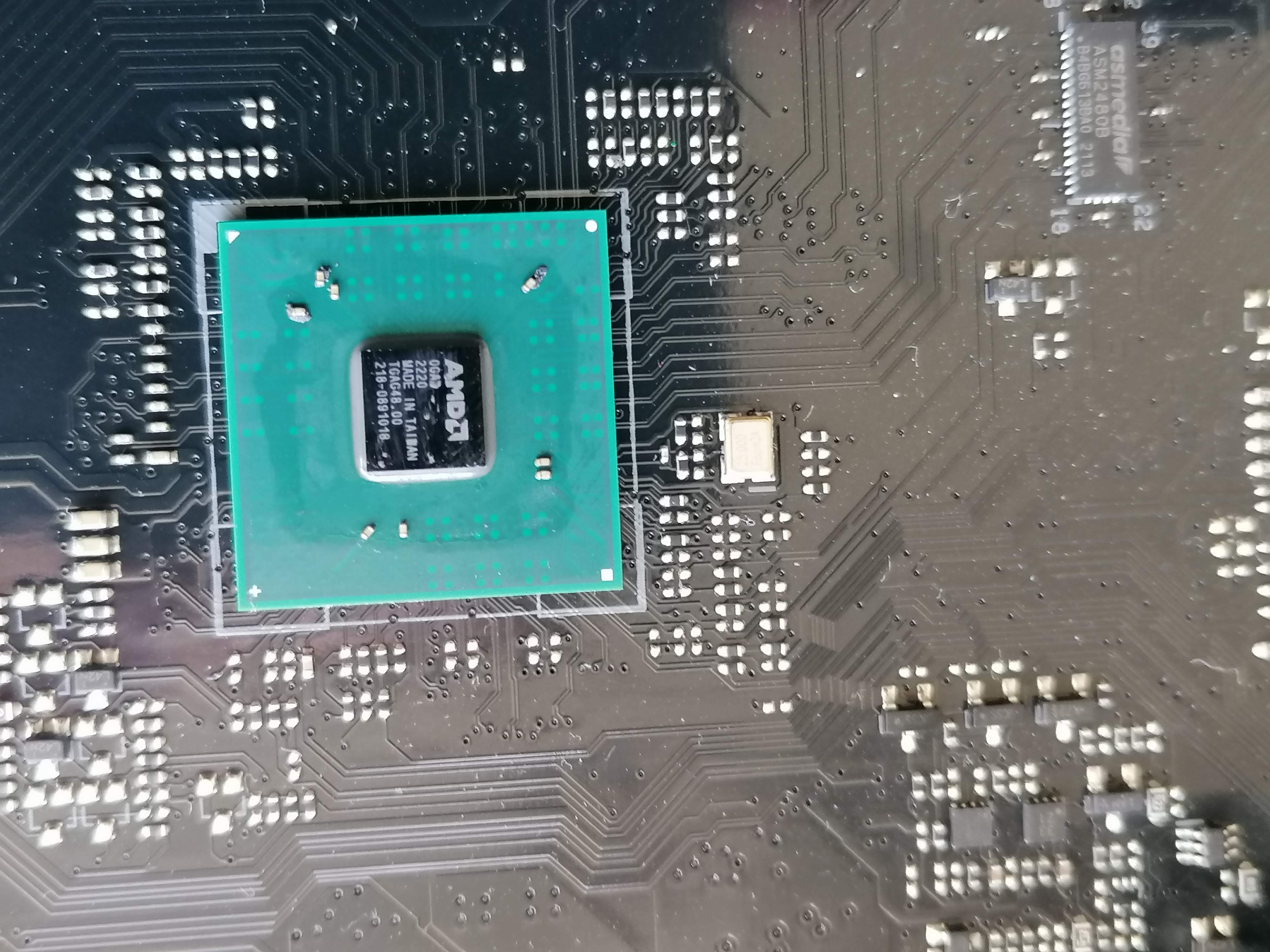

Chipsety B650, B650E ,X670 i X670E vycházejí z jednoho čipu. Tento čip vyrábí ASMedia, která vyráběla i chipsety pro AM4 (vyjma X570, který si navrhovalo a vyrábělo AMD samo). Tento čip ASMedia nazývá "Promontory 21”. Jedná se v podstatě o čip B650(E). Pokud si koupíme základní desku s čipsetem X670(E) najdeme tam tento čip dvakrát paralelně zapojený.

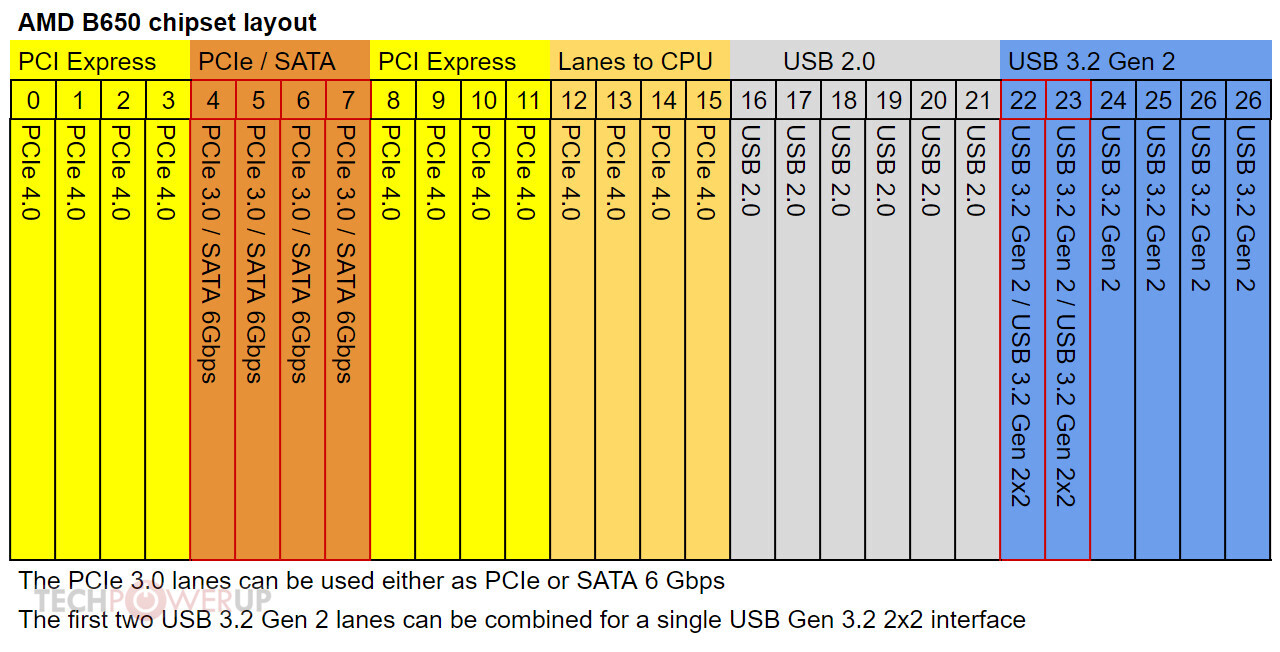

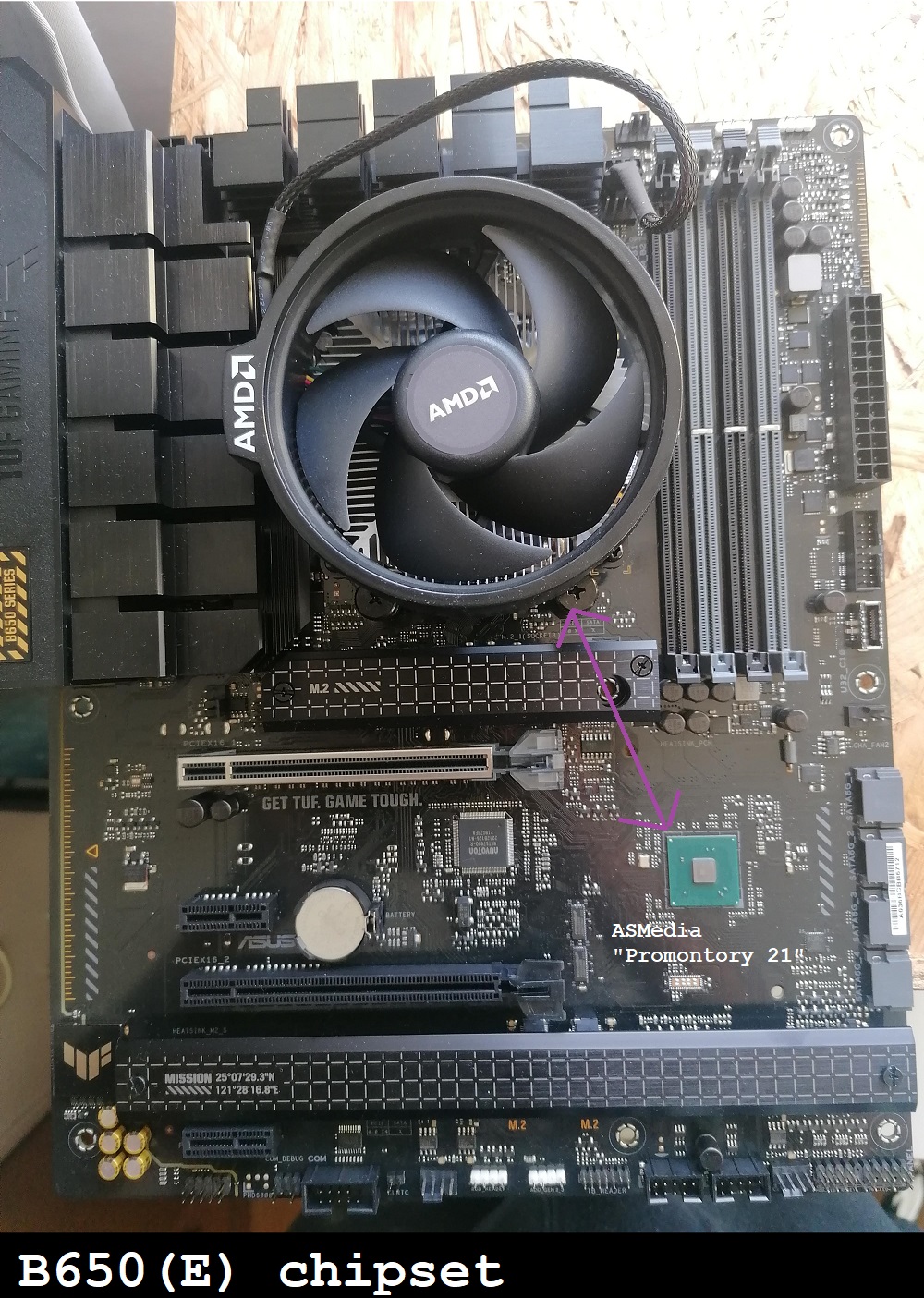

B650 (E).jpg

X670E bližší čip.png

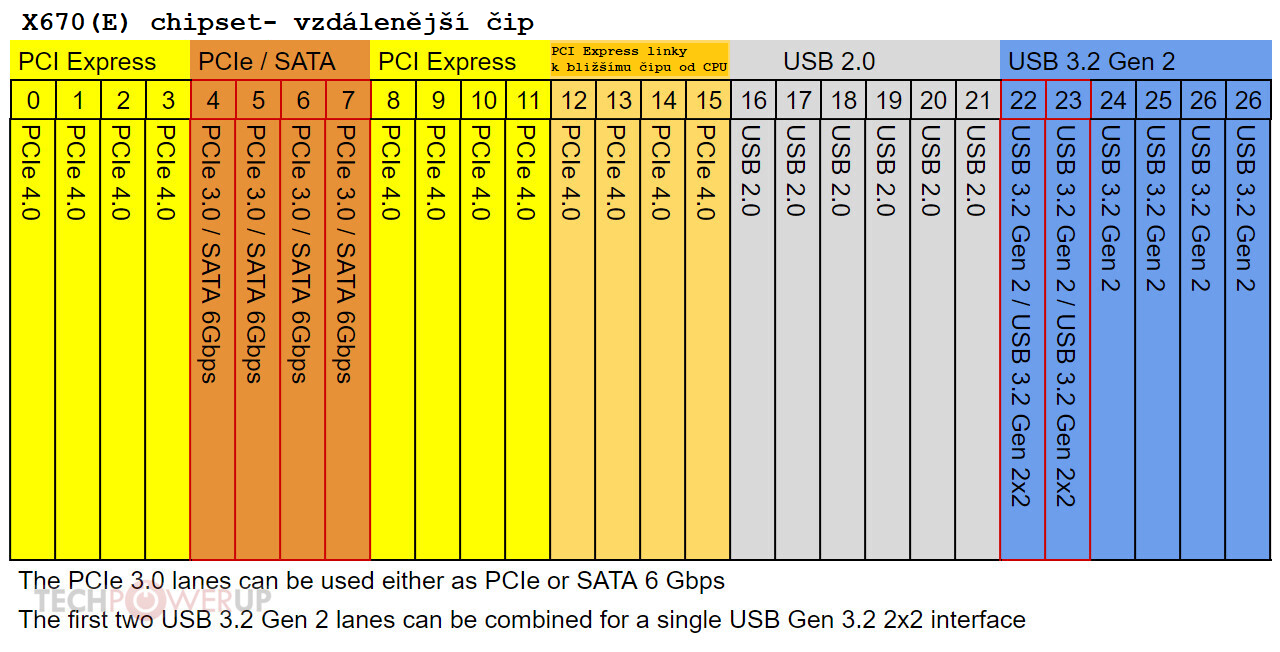

X670E vzdálenější čip.png



Čip “Promontory 21” má 16 PCI-E linek (12x PCI-E 4.0 + 4x PCI-E 3.0) + 6x USB 2.0 + 6x USB 3.2 Gen 2. Z toho 4 PCI-E 4.0 linky musejí být napojeny buď na socket nebo nebo na druhý čipset v případě X670(E) desek. V případě X670(E) chipsetu, je u čipu přímo napojeného na socket musíme odečíst celkově 8x PCI-E 4.0 linku pro připojení vzdálenějšího chipsetu a socketu CPU.




Rozdíl mezi deskami X670E a X670 je pouze v tom, zda je hlavní PCI-E slot ve verzi 5.0 nebo verzi 4.0. To stejné platí i o chipsetech B650E a B650. Pokud bych to měl napsat obecně, chipsety s E za jménem podporují PCI-E 5.0 pro grafickou kartu. Pokud bychom porovnávali B650 vs X670 chipset tak X670 budou mít o dost více výbavy, ale budou také o dost více stát. Deska Asus TUF Gaming B650 Plus Wifi tedy nepodporuje PCI-E 5.0 pro grafickou kartu. Má pouze jeden chipset, a díky tomu nemůže na sobě nést tolik prvků jako X670 desky. Tato základní deska je určená především nižší střední třídu a tak by druhý čipset a podpora PCI-E 5.0 pro grafickou kartu jen zbytečně navyšoval cenu, ale užitná hodnota do kategorie, do které míří by nebyla žádná.
