Propojení PC s VHS videem

[kropovez]

Zdar,

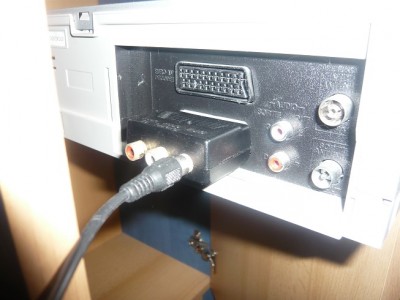

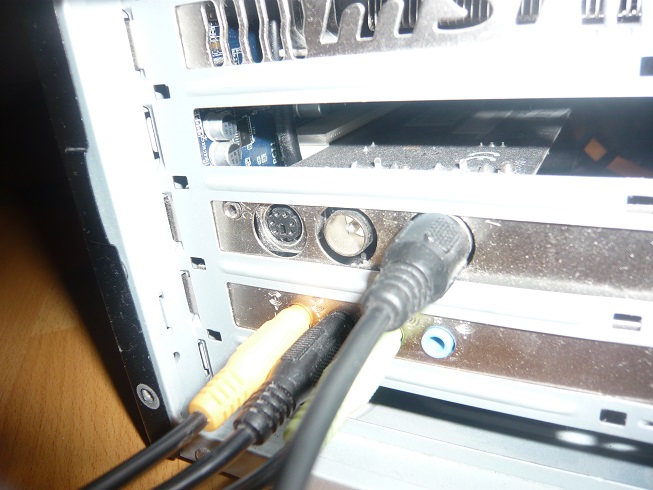

prosím vás, potřeboval bych propojit klasické VHS video s PC. Dříve jsem to už dělal a to přes S-VHS a TV kartu, která bohužel odešla a já si pořídil novou. Je to už dlouho co jsem to dělal a navíc veškeré mé zkušenosti s analogem jsou skoro zapomenuty. Nová TV karta má sice nějaký S-VIDEO vstup, ale je to nějaký který jsem nikdy neviděl

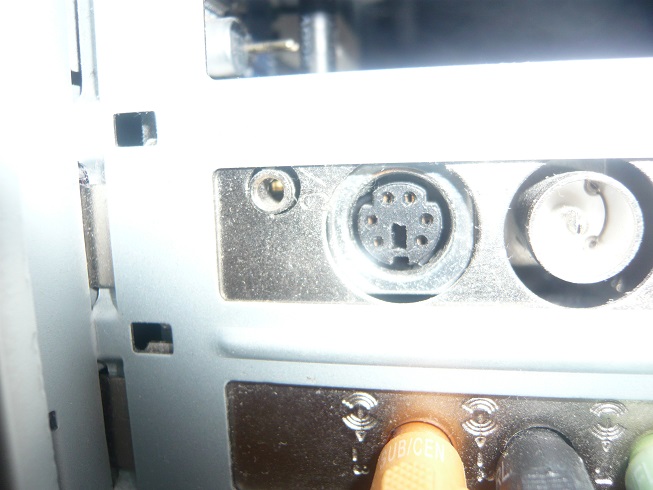

pakoncovka

. Také mám speciální kabel, který má na jedné straně cinch a na druhé koax, jenže hledejte dneska program, který bude umět zaznamenávat anaglog signal v PC, DVB-Dream detekuje pouze digitální část karty

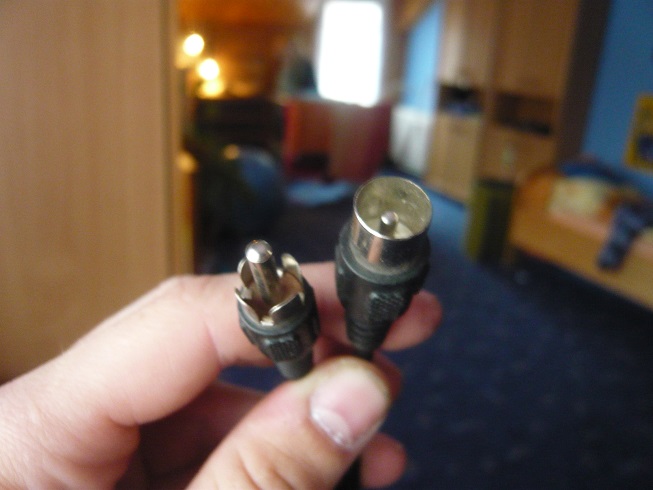

spešl kabel

. Když jsem to dříve nahrával, tak jsem používal program Golden Videos, ale to jsem obraz detekovával z S-VHS. Přece jenom jsem našel nějakého samce, který by pasoval do té "pakoncovky" v kartě, ale bohužel na druhé straně je USB, tak nevím, zda by šel třeba rozstříhat starý USB kabel a připojit na něj cinch ?

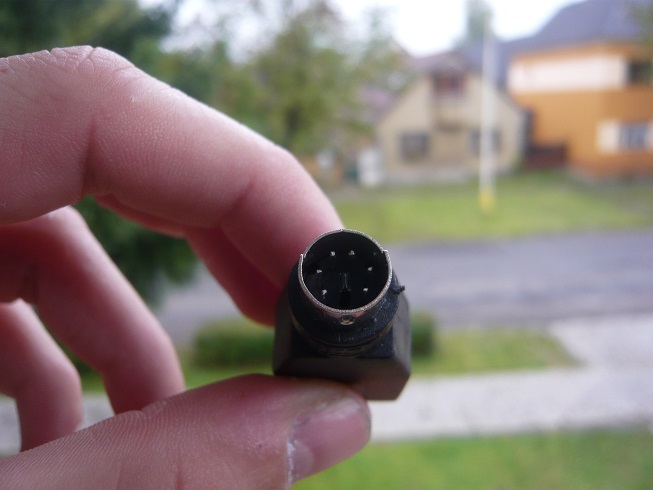

pasamec zepředu

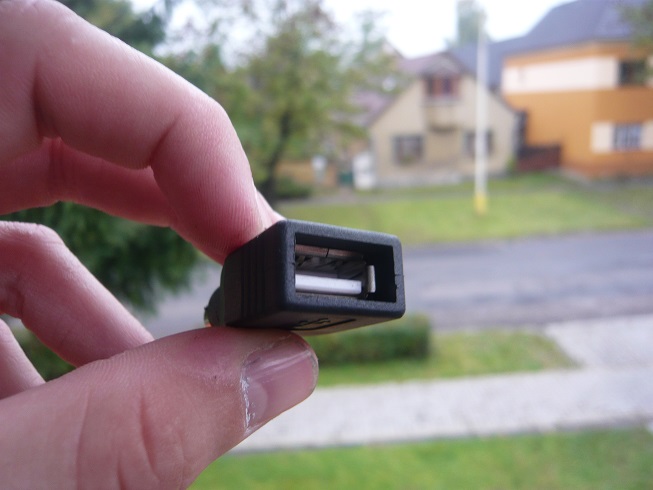

pasamec zezadu

Poraďtě. Díky

[Reklama]

[petr22]

Ta nova TV karta je konkretne jaka?

JInak jestli to ma slouzit na digitalizaci VHS kazet, tak z hlediska kvality nahravky je jednoznacne nejlepsi DVD rekorder.

[kropovez]

Co je to konkrétně za kartu nevím. Windows 8 ji deketuje jako SAA7135 tv card

[petr22]

Kristalova koule si mysli, ze je to Leadtek WinFast TV 2000 Expert

Skusil bych tu jejich nahravaci aplikaci
http://www.leadtek.com/eng/support/download.aspx

Problem asi budou ty Windows 8, kdyz ta karta je naposled oficialne podporovana ve Viste

[kropovez]

ee, je to přesně tato karta: http://www.diytrade.com/china/pd/619313 ... Tuner.html
Jinak koukám, že ta moje pakoncovka je vlastně PS2, ale proč by ho měla TV karta?

[wattmetr]

Tady máš odpověď:

V tom konektoru jsou využité různé piny pro různé typy signálů. Takže když si přes Googla najdeš zapojení toho konektoru, nechá se udělat jednoduchý kabel, na jednom konci SCART (zapojený kompozitní videosignál + oba kanály audio) pro signál z videa, na druhém konci ten "PS/2" konektor (zapojený opět kompozitní videosignál + oba kanály audio) pro signál do PC.
Ten kabel s cinchem na jednom a anténím konektorem na druhém konci je Ti pro daný účel k ničemu. Stejný nebo hodně podobný kabel se používal kdysi pro připojení počítačú Atari, Commodore 64 a podobných k televizi coby monitoru.

[kropovez]

Jo tak super :) nevíš prosímtě pod čím bych to měl hledat? A nešlo by to udělat na koleni?

--- Doplnění předchozího příspěvku (12 Říj 2013 17:09) ---

Asi toto:

Ale jak to napojit na cinch? Zvuk budu mít mimo to nění problém

[wattmetr]

Na první pokud jsem nic nenašel, nemám teď čas dál hledat, vrátím se k tomu večer, když najdu, ozvu se.

Ten tvůj obrázek je něco úplně jiného, to je pro připojení periferií - myši a klávesnice.

[Uziv00]

K té TV kartě jsi 100% dostal kabel, který má na jedné straně PS/2 a na druhé 2x cinch 1x samec a 1x samice.

[kropovez]

Bohužel ne, dostal jsem z druhé ruky čistě jen kartu.

[Uziv00]

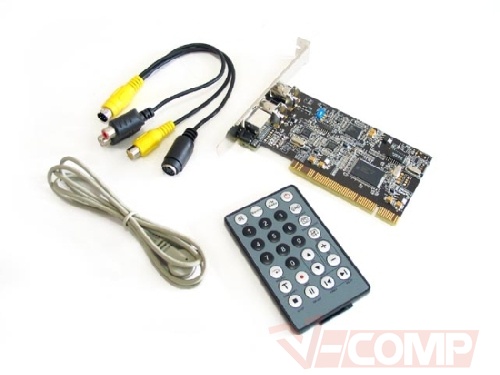

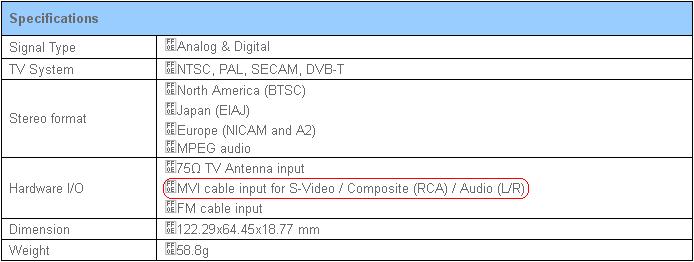

Tak to máš smůlu. Budeš se muset obrátit na výrobce. Jak můžeš vidět, výrobce dodává redukci, kde je tento výstup redukován na TV in, TV out, Audio out a S-Video. Teoreticky můžeš zkoušet a trefit správný pin, taky u toho můžeš kartu zničit.

[kropovez]

Tak tu přechodku by neměl být problém vyrobit ne?
