Programování nebo zprovoznění krokových motorů

[Uziv00]

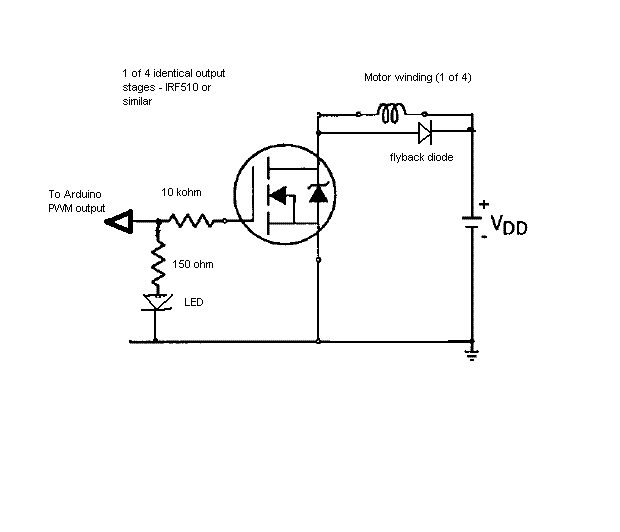

Možná tohle?

[Reklama]

[zezr]

A tento obvod bude stačit pouze 1X? že tam je jen jedno vinutí motoru a v krokáči jsou tuším 2

[Uziv00]

Pro každé vinutí motorku.

[karlos]

Nejdřív trochu nastudujte teorii krokových motorů (bipolární/unipolární,...), od toho se pak odvíjí, jak budete motory budit. Nejjednodušší je koupit si hotové drivery, třeba od SnailInstruments, na které přivedeš jen signály STEP a DIR a již to krokuje

[sim20]

Používám tenhle http://www.adafruit.com/products/81 shield a nemůžu si stěžovat :)
Seženeš ho za cca 250Kč třeba tady

[zezr]

To poslední vypadá luxusně :) 250 snad eště vyprodukuji ale nevím.
TO co přidával ITCrowd (schéma) by jelo pro ten můj motor s určitou rezervou?.
Ono také jde o to že zrovna moc peněz nevydělávám takže si nemůžu kupovat hotové drivery

[sim20]

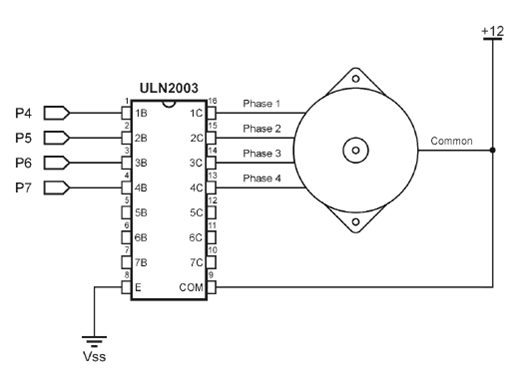

Nebo použij ten ULN2003, není složité to zapojit, jenom musíš zjistit v jakém pořadí aktivovat jednotlivé piny...

Tady maj návod: http://electronics-diy.com/stepper_motors.php

[zezr]

Tady jde o to že ten ULN2003 má Iout=500mA tak abych ho neoddělal ten motor co mám chce totiž 600mA to teď řeším. Samozřejmě i další varianty ale toto přednostně

[Uziv00]

to karlos: předpokládal jsem, že tazatel vše potřebné má (zná) a potřebuje jen posílit budiče.
to zezr uvedený FET jde až do 5,6A, v pulsním režimu 20A

[karlos]

Ví a zná... Víš a znáš, jak to chodí Lepší je počítat i s tou druhou variantou...

ad ULN2003: Pokud chce vinutí zchroustat větší proud, pak není problém zapojit ke každému vinutí dva drivery paralelně.

Jak je motor zapojený? Respektive, kolik je z něho vyvedeno drátů? Nepodařilo se mi dohledat, jak to s ním je. Někde píší, že je unipolární, jinde bipolární. Pokud by měl jen 4 dráty, jednalo by se o bipolární a tam je ULN2003 prd platný.

[zezr]

Néé mám unipolár. Já jsem sem nenapsal typ?
Tak je to PM35S-048 http://www.datasheetarchive.com/dlmain/ ... 442771.pdf

Jakože zapojím ty integráče dva pro jeden motor?. To by se mi celkem líbilo protože to bude levnější než ty mosfety a příjde mi to srozumitelnější než ten fet :) Vyznám se v obojím ale ..:)
Zítra mi kámoš půjčí ardurino a nepájivé pole. Po cestě domů koupím ty ULN2003 2X a půjde se testovat :)
Pokud by jsem te "projekt nějak dodělal" tak bych to ke konci zdokumentoval :)

[karlos]

Jeden šváb má osm driverů, takže jeden šváb=jeden motor, pokud budeš větve zdvojovat.
