Zapojení autorádia mimo auto

Příspěvekod Baader » 07 říj 2019 12:54

Ahoj, mohl bych poprosit někoho, kdo se vyzná v oblasti elektro, jak jednoduše a levně zapojit autorádio doma (jaký zdroj zvolit atd.) Potřebuji je jednak vyzkoušet a pak hlavně vše nastavit, nainstalovat atd. Jedná se o rádio s Androidem. Díky.



Reklama
Uživatelský avatar
atari
Level 5
Level 5
Příspěvky: 2101
Registrován: říjen 08
Pohlaví: Muž

Re: Zapojení autorádia mimo auto

Příspěvekod atari » 07 říj 2019 13:12

Nejlevnější je koupit konektor v elektře a na ten připojit všechny kabely. Zapojení konektoru najdeš v manuálu rádia nebo na netu.

Záleží jaké máš rádio. Reálně se dá počítat spotřeba v autorádiu v nižších desítkách W (spíš méně). Zdroj doporučuji alespoň ve stovkách W. Třeba na basy když zazní ton, tak potřebuješ okamžitý vyšší výkon (aby nebyl pokles hlasitosti a aby nezkresloval zesilovač v důsledku poklesu napětí). A na to je lepší výkonnější zdroj.

Například obyčejné autorádio v autě na 4 repráky mívá jen 3A pojistku, což je příkon 36W (ale to je maximální příkon, který v praxi není využit). Ale nemůžeš tam dát zdroj na 40W, protože by mohl jet „naplno“a upekl by se.

Baader
Level 1
Level 1
Příspěvky: 75
Registrován: březen 19
Pohlaví: Muž

Re: Zapojení autorádia mimo auto

Příspěvekod Baader » 07 říj 2019 13:16

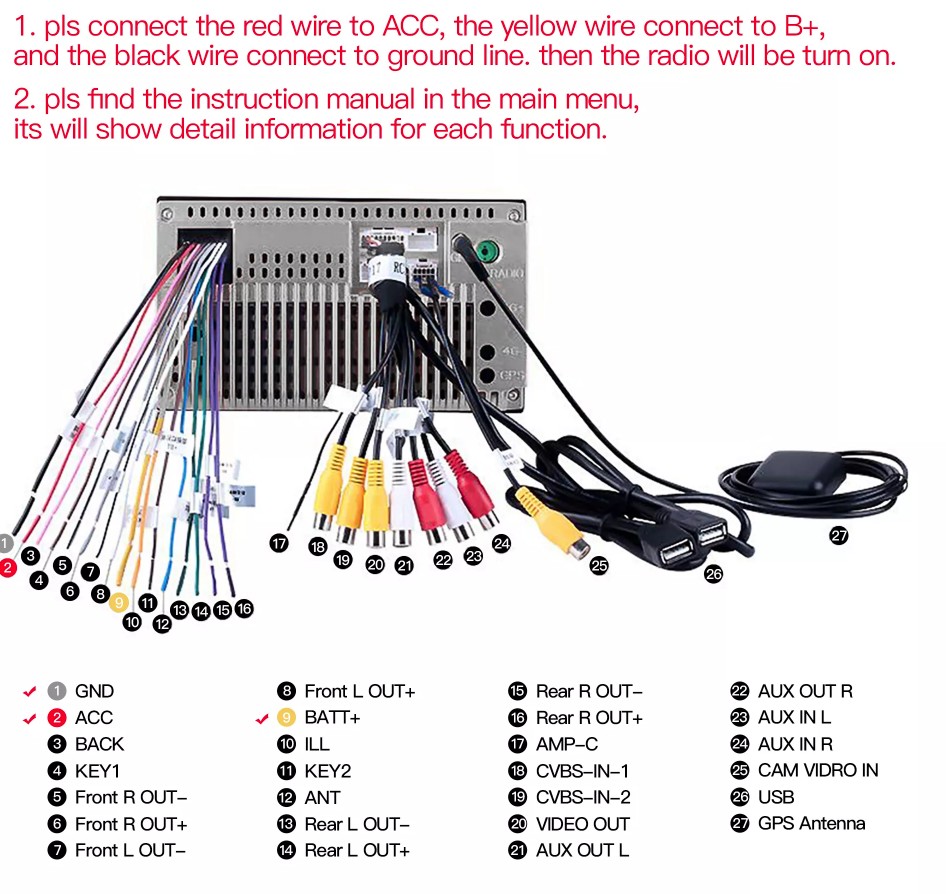

Schéma zapojení jsem nahrál sem. Jinak nechci rádio provozovat za účelem poslouchání hudby, ale potřebuji nastavit ten android, nainstalovat tam aplikace a tak. Abych to nemusel dělat v autě, tak bych to raději měl chvíli zapojený doma. Můžu poprosit, co konkrétně dokoupit, abych to mohl napojit? Děkuji.
Nemáte oprávnění prohlížet přiložené soubory.

Uživatelský avatar
atari
Level 5
Level 5
Příspěvky: 2101
Registrován: říjen 08
Pohlaví: Muž

Re: Zapojení autorádia mimo auto

Příspěvekod atari » 07 říj 2019 13:30

Stačí koupit jen ten zdroj a připojit tyto kabely:
1: mínus 12V
9: plus 12V
2: plus 12V (v aute se takto zapíná rádio, když zapneš zapalování, tak se přivede napětí na drát č. 2 a tím se zapne rádio)

Baader
Level 1
Level 1
Příspěvky: 75
Registrován: březen 19
Pohlaví: Muž

Re: Zapojení autorádia mimo auto

Příspěvekod Baader » 07 říj 2019 13:32

Prima, díky moc.

Uživatelský avatar
faraon
Master Level 8.5
Master Level 8.5
Příspěvky: 6815
Registrován: prosinec 10
Pohlaví: Muž

Re: Zapojení autorádia mimo auto

Příspěvekod faraon » 07 říj 2019 14:05

Červený a žlutý na Plus, černý na Mínus, ale je možné, že nějaká nastavení se ti po odpojení napájení vymažou. Uvidíš co tohle umí.

Jestli tam není na vývodech žádný konektor, prostě k tomu přimotej kus kabelu a napoj to ke zdroji, ale doporučuji smotánky zaizolovat, ať si náhodou něčím neškrtneš. Může tam být i výstup k napájení zesilovače antény, kde se objeví napětí po zapnutí rádia...
GOTT is REAL, unless declared INTEGER

Baader
Level 1
Level 1
Příspěvky: 75
Registrován: březen 19
Pohlaví: Muž

Re: Zapojení autorádia mimo auto

Příspěvekod Baader » 07 říj 2019 14:27

Dobře. Pohledám nějaké odpovídající zdroj a vyzkouším to zapojit. Snad se mi to nepodaří odpálit. To by byla škoda:)

Uživatelský avatar
atari
Level 5
Level 5
Příspěvky: 2101
Registrován: říjen 08
Pohlaví: Muž

Re: Zapojení autorádia mimo auto

Příspěvekod atari » 07 říj 2019 14:39

10 je osvětlení a 12 je anténa. Tak je zaizoluj, než zapopíš rádio pod napětí. 11 a 17 nevím co to je, tak na ně taky bacha.
