nabíjení lion baterii

Příspěvekod EVanBO » 29 čer 2020 15:45

Dobrý den mám dotaz ohledne nabijeni lion baterii, konkretne 18650. Doma mam starou ale kvalitní vrtačku od HILTI ale její baterie jsou uz stare a nedrzi kapacitu a navic to jsou nicd. Tak jsem se rozhodl ze vytvořím lion battery pack ktery vlozim do plaste te baterie. Baterie jsem zapojil do ochranneho modulu a jedine co me jiz zajima je jak je mam nabijet. kdyz jsem zapojil ochranny modul melo by uz jen stacit to zapojit na spravne napeti, ze? Jelikoz jsou baterie tri tak davaji napeti 11.1 V. takze by podle me melo byt nabijeci napeti okolo tech 11V, ale nejsem si jisty a s bateriemi nechci experimentovat tak se radsi ptam.



Reklama
petr22
Guru Level 15
Guru Level 15
Příspěvky: 42746
Registrován: únor 12
Pohlaví: Muž

Re: nabíjení lion baterii

Příspěvekod petr22 » 29 čer 2020 15:55

Nabijet idealne modelarskou nabijeckou s tepelnym cidlem.

Nestaci clanky jen pospojovat, je treba zapojit i servisni konektor,
aby fungoval balancer (na jednotlive clanky).

https://blog.seidel-philipp.de/diy-buil ... n-battery/

Muzes se dockat velmi explozivniho prekvapeni - takze pozor.

Uživatelský avatar
ITCrowd
Tvůrce článků
Elite Level 12.5
Elite Level 12.5
Příspěvky: 19072
Registrován: březen 10
Pohlaví: Muž

Re: nabíjení lion baterii

Příspěvekod ITCrowd » 29 čer 2020 16:14

Všechno špatně. Něco o tom zde: viewtopic.php?f=106&t=103298 zbytek třeba na modelářských fórech.
Li=ion aku článek má rozpětí napětí od 3,2V (vybitá) do 4,1V (nabitý). Tedy plně nabitá baterie ze tří článků má 3x4,1=12,3V. Nominální napětí je 3,6V. Těch 3,7V, se kterými počítáš ty je pro Li-Pol. Ten má max. napětí 4,2V.
Nabíjení - proud je 1C, tedy když má aku 3000mAh, tak ji lze nabíjet proudem až 3A. A to do doby, než se zahřeje, nebo než je nabitá na cca 80%. Pak se teprve přechází na nabíjení napětím, kdy proud postupně klesá.
Pro nabíjení tedy můžeš použít napěťový zdroj 12,3V, ale s proudovým omezením. Zároveň ale musíš kontrolovat teplotu. Pokud to nezvládneš, pak vol proud max. 0,5C.
A jak psal petr, nejlépe je mít modelářskou nabíječku - jedna popsána v článku. S vyvedeným konektorem se postará i o balancování.
A pokud nebudeš šetřit a pořídíš si baterie s elektronikou, pak nemusíš hlídat nic.
Zkusili jste to vypnout a zapnout? Problémy řeším pouze v tématech. Do SZ mi proto píšete zbytečně.
Základní diagnostika WiFi Jak na diagnostiku sítě Router jako switch Proč je nesmysl chtít router s velkým dosahem Vybíráme router

EVanBO
nováček
Příspěvky: 28
Registrován: květen 20
Pohlaví: Muž

Re: nabíjení lion baterii

Příspěvekod EVanBO » 29 čer 2020 16:50

Dobrý den, tak snad poslední dotaz. Mám tedy svojí práci rozebrat(odpájet ochrannou desku) a zapojit bez ní ale i se servisním konektorem. Doma mám nabíjeřku na li-ion baterie od mého RC auta, která má konektory pro ten servisní konektor, mohu ji tedy použít. Modelářská nabíječka je pro mě docela drahá takže si ji momentalne nehodlam kupovat.

petr22
Guru Level 15
Guru Level 15
Příspěvky: 42746
Registrován: únor 12
Pohlaví: Muž

Re: nabíjení lion baterii

Příspěvekod petr22 » 29 čer 2020 22:10

Urcite rozebrat, bez servisniho konektoru je to vylozene nebezpecne.

Tedy ono to fungovat bude, ale bez kontroly jednotlivych clanku a bez rizeni nabijeni to muze
dopadnout velmi spatne - zkratka BUM.

Lze nabijet pouze pres servisni konektor ale bude to nabijet jen pomalu (nekolik hodin), stejne jako
u toho RC auta.

Lepsi nabijecka na modelarske baterie pouziva jak servisni konektor, tak hlavni privod a hlavne
ma teplotni cidlo - jak se zacne aku zahrivat, vypne se.

Originalni naradi co ma Li-neco aku ma v akumulatoru soucasne i veskerou potrebnou elektroniku,
vcetne balanceru. Modelarske clanky, ktere pouzivas ty, ji nemaji takze je treba nabijecka,
ktera elektroniku obsahuje.

amirinda
Level 3
Level 3
Příspěvky: 402
Registrován: březen 18
Pohlaví: Muž

Re: nabíjení lion baterii

Příspěvekod amirinda » 30 čer 2020 06:29

Na Ali se prodává spousta různých nabíjecích modulů, jen také pozor na vybíjecí proud!
https://www.aliexpress.com/premium/1865 ... 18650%203s

EVanBO
nováček
Příspěvky: 28
Registrován: květen 20
Pohlaví: Muž

Re: nabíjení lion baterii

Příspěvekod EVanBO » 30 čer 2020 14:03

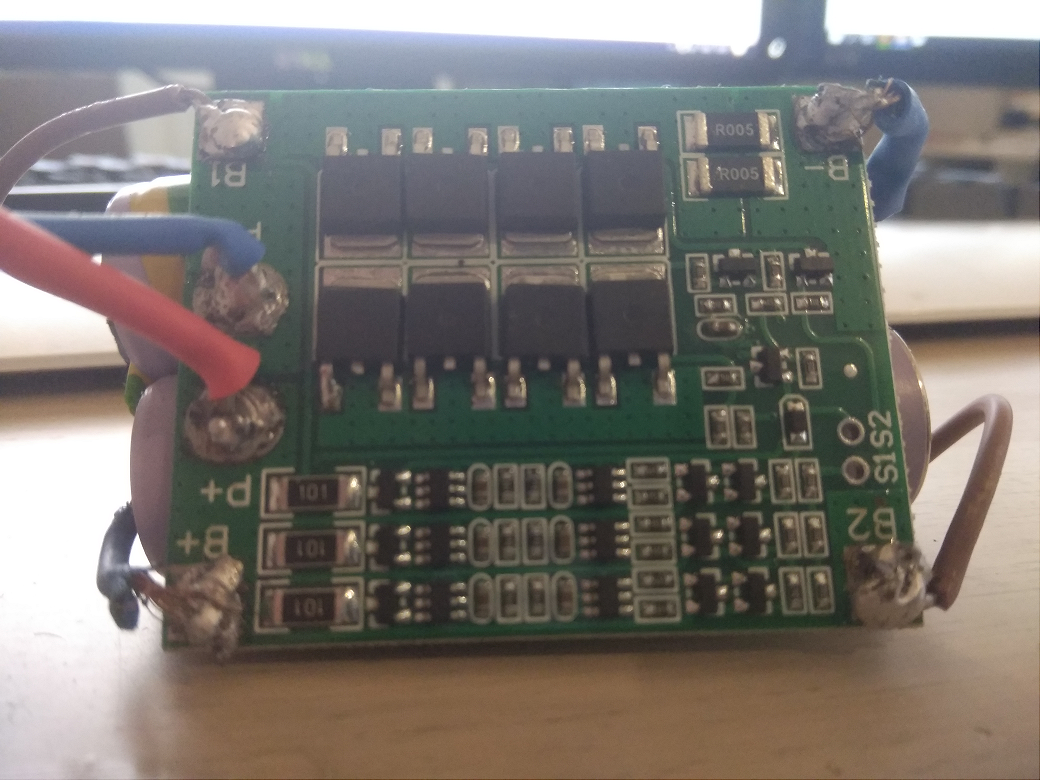

Takže jestli je to co jste mi poslali na tom aliexpressu nabíjecí modul tak nějaký takový už tam mám jak jsem říkal ochranný modul. Abychom si lépe rozuměli posílám foteku
baterie do HILTI SF-121A -Li-ion.png


Takže si myslím že pokud tam mám zapojenou tuto nabíječku s balancérem tak nemusím řešit servisní konektor, že?

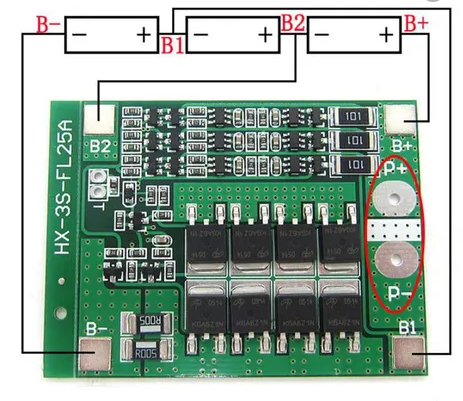

Zapojoval jsem podle tohohle shema
zapojeni balanceru pro 18650 li-ion 3S.PNG
Nemáte oprávnění prohlížet přiložené soubory.

petr22
Guru Level 15
Guru Level 15
Příspěvky: 42746
Registrován: únor 12
Pohlaví: Muž

Re: nabíjení lion baterii

Příspěvekod petr22 » 30 čer 2020 14:22

Me se ta vec nelibi.

1. je nutne se spolehnout na automatiku bez moznosti nastaveni a bez vystupu na displej
2. nevidim zadnou kontrolu teploty clanku

Jestli jsou i ty clanky z Ciny, muze se stat lecos.

Je k te veci nejaka dokumentace ? V pripade nepouzivani by napr. melo dojit k vybiti clanku na cca 60%

Modelarska nabijecka clanky vybijet umi, toto - nevime -

EVanBO
nováček
Příspěvky: 28
Registrován: květen 20
Pohlaví: Muž

Re: nabíjení lion baterii

Příspěvekod EVanBO » 30 čer 2020 14:25

Takže články jsou z notebookové baterie. A modul je z číny dokumentaci nevím protože to přislo dědovi a děda nevědel co to je tak jsem si to od něj vzal protože se mi to zrovna hodilo. Mohl byste mi prosim konkretne poradit ? Jinak mám ještě další dva moduly z obchodu HADEX. Měl by to být tento https://www.hadex.cz/m402a-ochranny-obv ... oud-do-8a/
Naposledy upravil(a) EVanBO dne 30 čer 2020 14:38, celkem upraveno 1 x.

petr22
Guru Level 15
Guru Level 15
Příspěvky: 42746
Registrován: únor 12
Pohlaví: Muž

Re: nabíjení lion baterii

Příspěvekod petr22 » 30 čer 2020 14:33

Vzdyt radim - nenabijet akumulatory bez kontroly teploty

1. pripajet poradne vsechny kabely - toto je hruza, chce to pouzit pajeci pastu, zvlast jestli
je to bezolovnaty cin ktery se skoro jinak pajet neda
2. pouzit desku ktera ma moznost pripojit teplotni cidlo ktere se umisi mezi clanky
3. pouzit pouze kvalitni znackove clanky

nebo

1. pouzit toto (ale poradne pripajet kabely)
2. pri nabijeni neustale sledovat (nafukovani) a kontrolovat teplotu clanku - muze nastat vybuch !
3. nabijeci napeti a proud je popsan v dokumentaci k te desce:

Model: HX-3S-FL25A
Overload Voltage: 4.25 - 4.5V
Charging Voltage: 12.6-13V
Working Range: 20-25A
Operating Temperature: -40 C ~ +50 C

EVanBO
nováček
Příspěvky: 28
Registrován: květen 20
Pohlaví: Muž

Re: nabíjení lion baterii

Příspěvekod EVanBO » 30 čer 2020 14:40

predchozi clanek jsem upravil(kdyby si nekdo nevsiml)
jinak nikde nemohu najít balancer ktery by mi umoznil pripojit to tepelne cidlo

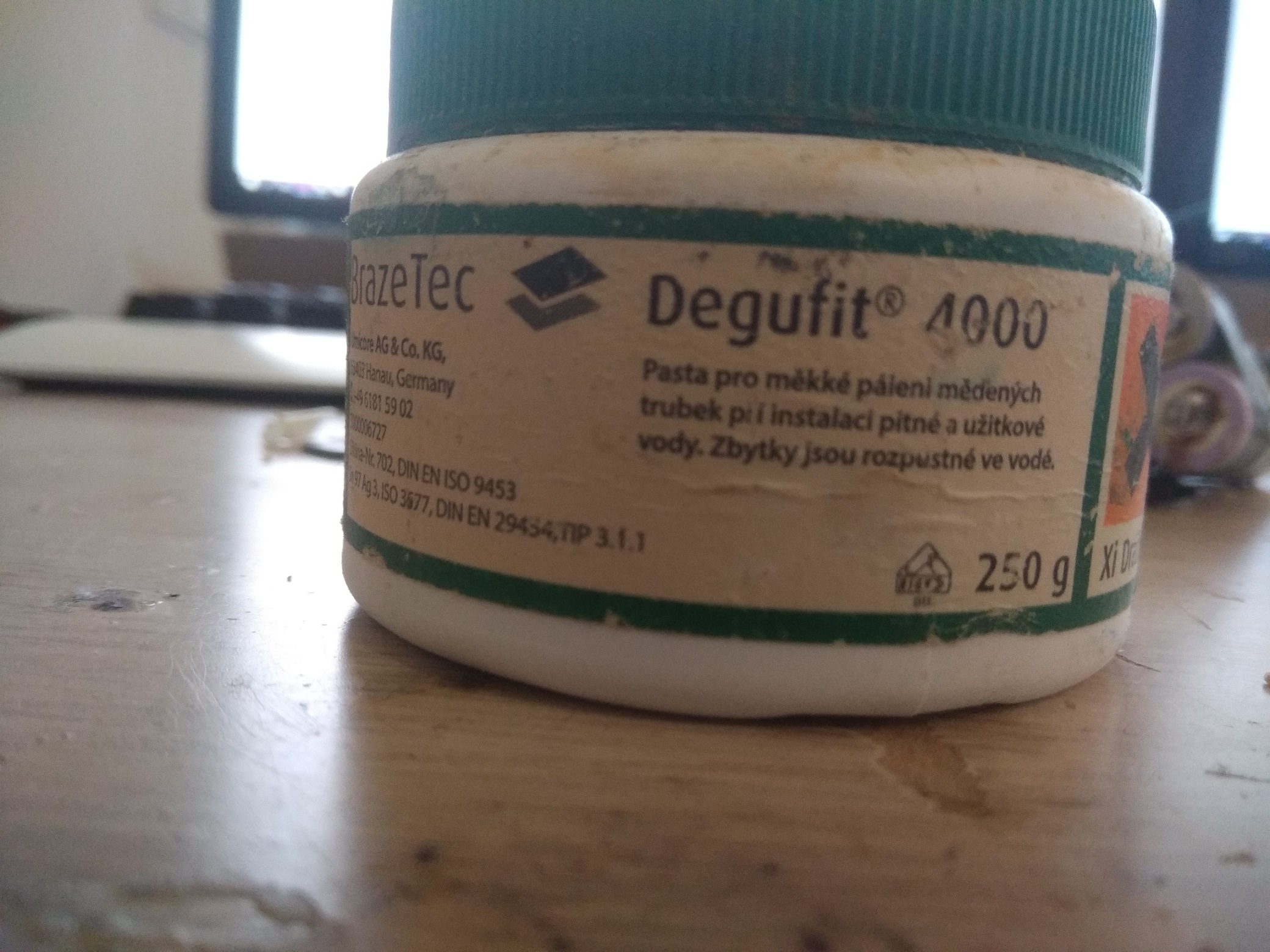

jenom mohu použít jako pájecí pastu tuto:?
pajeci pasta2.jpg
Nemáte oprávnění prohlížet přiložené soubory.

Uživatelský avatar
ITCrowd
Tvůrce článků
Elite Level 12.5
Elite Level 12.5
Příspěvky: 19072
Registrován: březen 10
Pohlaví: Muž

Re: nabíjení lion baterii

Příspěvekod ITCrowd » 30 čer 2020 15:53

Nepájej pastou, ale klasickou SnPb pájkou s kalafunou a máš po problému.
Desku z Hadexu použít nemůžeš, má omezení proudu na 8A a to ty baterky nedaj. Jak jsem psal výše, můžeš použít zdroj s omezením proudu na max. 1C. Napětí ta deska taky nehlídá, takže přesně 12,6V dle doporučení, ani o volt jinak. A jak psal petr, chybí čidlo na teplotu.
