Monostabilní klopný obvod - poradíte prosím. Vyřešeno

[guest]

Mohl by mi prosím někdo znalý věci
trochu pomoci s návrhem jednoduchého zařízení? Při použití co nejmenšího počtu hradel (nejlépe asi NAND 7400) vytvořit něco, kde bude na výstupu jedna LED a ovládat se to bude jedním tlačítkem (ne vypínačem) + reset tlačítko. Počáteční stav bude log. 0. Když sepnu (a rozepnu) tlačítko, na výstupu bude log. 1 a stále bude setrvávat v tomto stavu až po stisknutí tlačítka RESET. Potřebuji toto udělat pro celkem 26 LED, tj co nejúsporněji a nejjednoduššeji. Děkuji za konkrétní návrh nebo odkaz na sestrojení tohoto monostabilního klopného obvodu.

[Reklama]

[mmmartin]

Jestli by nebylo podmínkou nulování tlačítkem RESET, vyhoví JK klopný obvod. Pokud mu na J i K vstup přivedeš trvale log 1, bude měnit stav výstupu s každým stisknutím ovládacího tlačítka.Když tlačítko RESET je podmínkou, půjde použít klopný obvod RS - z kebule nevím zapojení, ale zkratka je z Reset / Set, tj. dva různé ovládací signály. Obé bývalo k dispozici v provedené DIL, jak je to s dostupností nyní netuším. Případné podrobnosti příští týden, až zase budu doma u své knihovny.
A jenom jedna terminologická: požadované vlastnosti splňuje bistabilní klopný obvod - má dva stavy, ve kterých setrvává po libovolnou dobu. Monostabilní obvod má pouze jeden stabilní stav a funguje tak, že impulzem na řídícím vstupu přejde z tohoto stabilního stavu do stavu kvazistabilního, v něm setrvá po určitou dobu a pak se samovolně vrací do stabilního stavu.

[guest]

Díky, počkám jestli to doplníš. Hledám to pro kamaráda.

[mmmartin]

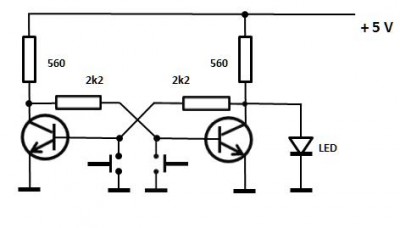

Tak třeba takto:

Pravé tlačítko je S - LEDku rozsvěcí, levé je R - zhasíná. Tranzistory jakékoliv, pokud se nepletu např. BC 810 je dvojitý tranzistor, i ten by se dal použít. Proud diodou je nastavený na cca 20 mA. Není ošetřené nastavení do určitého stavu při připojení napájecího napětí, pokud by to bylo požadované, připojit paralelně k tlačítku R elyt +/- 1 mikro, kdyby to nestačilo, dát větší.

[guest]

mmmarine děkuji, předám. A nemáš tam něco místo tranzistorů s IO?

[mmmartin]

Nepodařilo se mi vygooglit RS klopný obvod v integrované podobě TTL. ALE! RS jde udělat i z 555, podrobnosti v dolní polovině této stránky. Tady bude nutné doplnit diodu připojenou na výstup sériovým odporem, který omezí proud diodou - výstup 555 je "tvrdý" zdroj napětí. Jeho hodnota je R = [(výstupní napětí 555 ve stavu ON) - (přední napětí LED)] / (požadovaný proud LEDkou).

[faraon]

Hádám že by mohlo stačit jedno hradlo OR v obvodu 7432, a dva rezistory. Ale byla by to sinclairovská prasárna ve stylu oddělení sběrnic ZX Spectrum
Schéma dodám k večeru.

[mmmartin]

Na sestavení RS potřebuješ dvě hradla.

[guest]

Panové děkuji, ještě počkám na schéma od faraona.

[faraon]

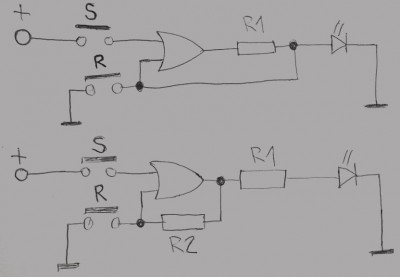

Tak takhle by to mohlo vypadat:

V prvním případě je potřeba ten odpor "naladit" tak aby LED svítila a zároveň se hradlo OR zvládlo udržet sepnuté, v druhém je to jistější, ale zase by bylo potřeba ty odpory proti sobě vyvážit.
A kdyby to tu diodu neutáhlo nebo jich tam bylo víc a rušilo to tu zpětnou vazbu, dal bych místo ní invertor který jí bude budit, a tlačítka by fungovala opačně.

[guest]

Pánové oběma vám děkuji! Informace předám a tady to zamykám.
