Starý ventilátor

[smilexxx3]

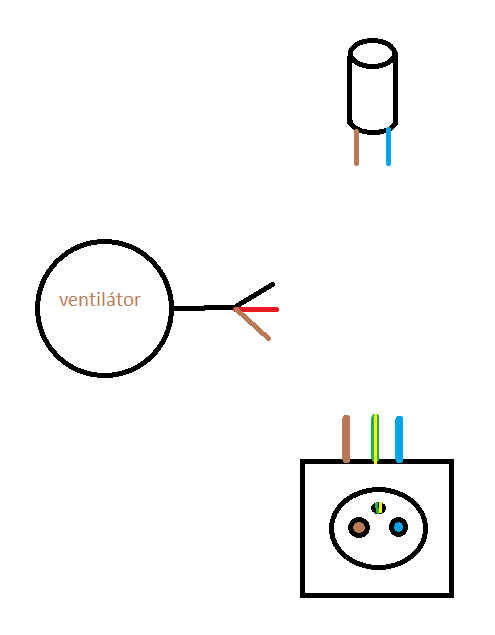

Ok .. mam kondík.. můžete mi nakreslit ja to mam zapojit, prosím?

[Reklama]

[MacyGyver]

Pokud vidím dobře, tak to je 3f as. motor do trojuhelníku, takže tam nulu fakt nenajdete.

edit: Moje chyba, přehlídl jsem, že to má být na 220V. Třeba mezi černým a červeným uděláš umělou fázi kondíkem, na černej teda pújde zásuvková fáze a na hnědej připoj modrej (kterej je pravděpodobně už spojenej se zemí v zásuvce).

[smilexxx3]

takže co to znamená??

[MacyGyver]

Ten kondenzátor může bejt i mezi druhou dvojcí vodičů, ale bude se točit na druhou stranu.

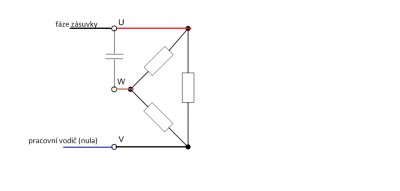

To schéma je dost hrozný, upravoval jsem jedno starý z laborek ze školy.

[Speed_dead]

Nejsem si jistý, zda nebude bezpečnější ten ventilátor nechat připojit odborníka.

[guest]

Tam není co zvorat, max. se bude točit obráceně anebo vůbec.

[smilexxx3]

Takže, děkuju všem za pomoc, zapojil sem to podle schématu a ventilátor běží ..jen ještě dotaz: nevadí že tam mám kondík na 450V 500V ?

[guest]

Nevadí.
