vymena diod

[martin131]

takze nejaka chyba? tam nejde o to aby to svitilo hodne, diody budou zepredu case

[mmmartin]

Je to kreslenév EXCELu a tam udělat malej blesk je strašná piplačka. Nebo už je pro LEDku nějaká jiná značka?

[martin131]

ja zapomnel ze neni dioda jako dioda pochopil jsem to ale dobre

[zlobyl]

To zapojení s tranzistorem je dobré, ale osobně bych použil raději optočlen, aby byly ty ,,tuningové" obvody více odděleny od desky.

[bulterierjirka]

Optočlen by byl jistota ale myslím že tranzistor stačí. Ale ještě bych tam dal odpor do báze (2 - 10 k) a místo odporu před každou ledku by stačil jeden v kolektoru.

[martin131]

to jsou na me moc odborne vyrazy co nevidim na obrazku to nedokazu pripajet

[bulterierjirka]

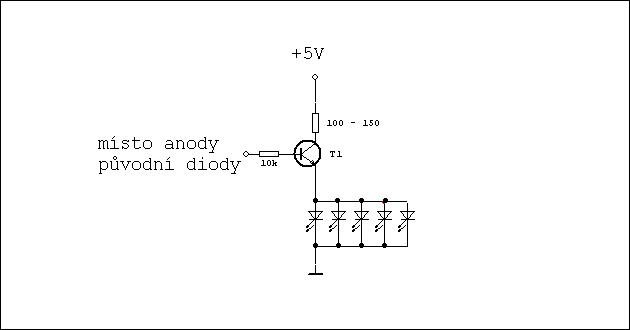

Nevím sice který odborný výraz tě překvapil, ale tady máš trochu upravené schema.
Ten odpor v bázi musíš vyzkoušet jestli není moc velký. To samé odpor pro ledky.
Tranzistor musí vydržet proud 20mA na jednu diodu, ale záleží na typu diody.
A teď mě napadlo, kdybys použil nízkoodběrové diody co berou třeba jenom 2mA je možná ten tranzistor zbytečný

[martin131]

mohu pouzit tento tranzistor? http://www.ges.cz/?page=index&or=sort&i ... ES04900590

[jaro3]

První , co bys měl udělat je najít si diody , které tam chceš mít, dneska jsou i takové velké a svítí jako žárovky. To chceš osvítit pokoj?Tedy napřed vybrat LED , u nich zjistit spotřebu , udávané napětí, proud- násobit 5. Teprve potom najít odpovídající tranzistor.

[martin131]

jsou to uplne obycejne stredni cervene diody tzn. 20mA, 1.7V

[karlos]

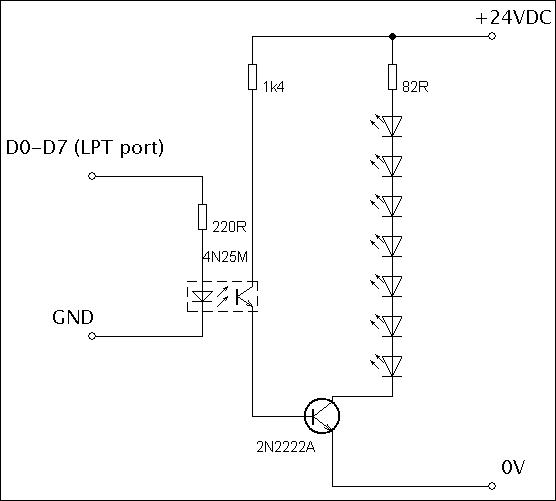

Před nedávnem jsem si zkonstruoval něco podobného. V mém případě jde o "LED reflektory" spínané z paralelního portu (LPT), který je ovládán prográmkem LEngineD. Odpor do LEDek by bylo potřeba přepočítat a rovněž upravit zapojení LED, podle použitého napětí, úbytku napětí na LED a požadovaného proudu. Rozhodně doporučuji, nepřipojovat cokoliv k počítači bez optočlenu.

[martin131]

Ja nak moc nechapu co to ten optoclen je wikipedii jsem projizdel, ale stale to nejak nechapu... ani nevim jaky typ bych mel pouzit... jsem na to trochu lama
