Abych řekl pravdu začal jsem být trochu zoufalý protože jsem nemohl v Liberci sehnat jak kyselinu s peroxidem, tak chlorid železitý...Náštěstí mi bratr přivezl svůj z Prahy, ale dnes již nemám čas to vyleptat takže během zítřka to i zapájím...

[Reklama]

[Radix]

HCl a peroxid musí mít v každé drogerii. Peroxid stačí i v tabletách.

[Teedok]

HCl a peroxid musí mít v každé drogerii. Peroxid stačí i v tabletách.

To mě nenapadlo...ale jak již zmiňoval El Diablo

BTW HCl a H2O2 sem taky používal a když se "zadaří" je výroba spojů velice rychlá (chemikálie přilévám zásadně od oka, podle rychlosti reakce ) Jednou se mi podařilo vyleptat spoj za několik sekund ovšem za mocného vývinu chloru, naštěstí sem to dělal na dvorku kde se bílý jedovatý oblak rychle rozplynul. Ale i tak se prosmrděl do baráku... Takže pokud používáte tyto chemikálie doporučuji provozovat leptání někde pod širým nebem. U FeCl3 toto nehrozí a leptat jde i v pokojíku...

Tak já jsem zrovna v "Paneláku" takže je pro mě praktičtější ten chorid železitý...

PS.: Díky asi by mě to fakt nenapadlo příště (až zase budu v bytě) na to budu myslet

[Radix]

Při leptání chloridem železitým se zrovna tak uvolňuje chlór, který jednak dráždí dýchací orgány, jednak napadá kovové předměty, které pak korodují.

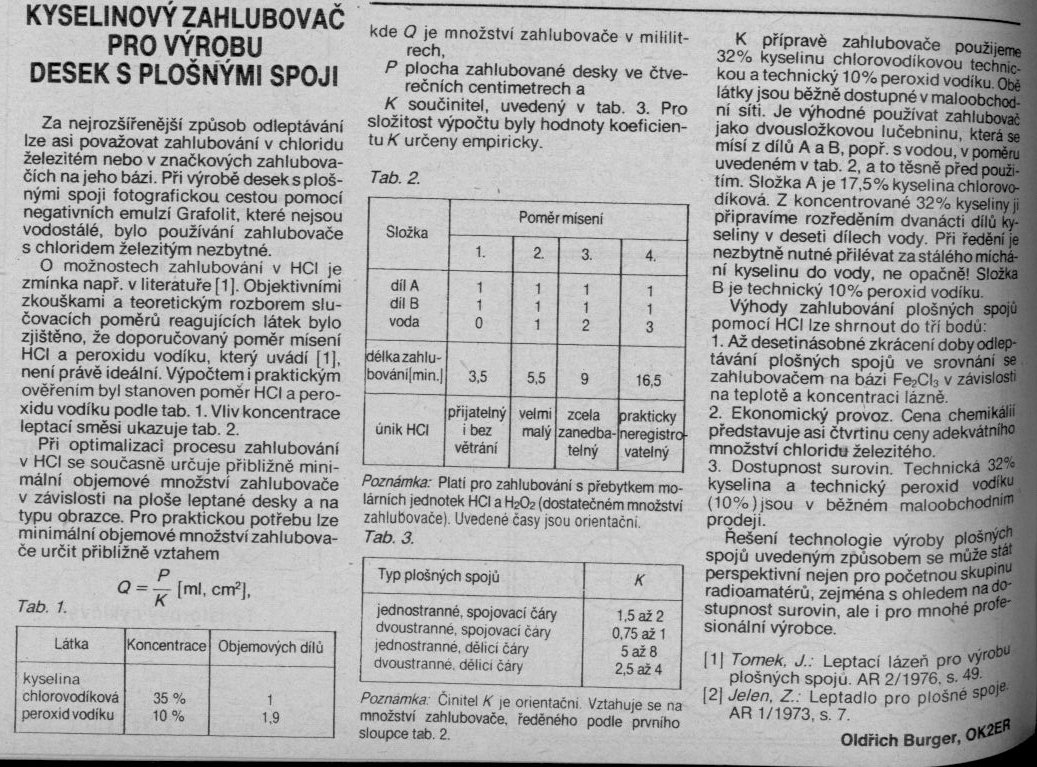

HCl a peroxid se míchá takto:

[Jan Pašek]

Zajímavé stránky
..... z nichž vybírám tabulky - odečet hodnot rezistorů z proužkového kódu a posloupnost hodnot ve vyráběných odporových řadách http://hugo.xf.cz/ext_el/rez/znacenirez.php
Výše zmiňované stránky mají novou mutaci zde: http://www.z-moravec.net/

Ještě si dovolím poznámku pro neznalé pokud se pustíte do nějaké konstrukce nejčastěji se používá řada hodnot odporů E12

Další zajímavý odkaz pro lenochy http://www.gme.cz/cz/index.php?page=pro ... il=766-429 pokud se vám nebude chtít blikátko dělat nebo to prostě neumíte dá se něco velmi podobného koupit za 100,- Kč

---

Nepřehlédnout pokračování návodu.

Znovu vám připomenu schéma o kterém bude dnes řeč:



Také dlužím kompletní soupis součástek:
IO1 - NE555 CMOS
IO2 až IO4 - MHB4024 nebo ekvivalenty s bipolárními výstupy Qx - jsou nutné pro správnou funkci vstupů 15 až 23, které potřebují dostávat napěťový potenciál + i - Ucc (Počet IO se řídí konečným naprogramováním funkce zařízení u některých zapojení bude možné zřejmě vynechat IO4 nebo opět podle typu naprogramování lze nahradit 2 Ks IO 4024 jedním Ks IO 4040 - dvanácti bitový čítač)
T1 až T22 - KC238 nebo BC238
D1 - L-HLMP-1790 (Dle GME)
D2 - LED 5MM BLUE 4000mcd/12° (Dle GME http://www.gme.cz/cz/index.php?page=pro ... il=511-391 )
D3 až D6 - LF - 5WA EMBGMBW
D7 až D18 - 1N4148
C - 10 mikro /16V
C1;C3 až C14 - 4,7 mikro/16V
C2 - 0,01 mikro keramický
P1 - 47K
R1, R2 - 47K
R3 - 560 ohmů POZOR ZMĚNA HODNOTY oproti předchozím schematům Počítáno pro konkrétní zde vybranou LED
R4 - 5K6 POZOR ZMĚNA HODNOTY oproti předchozím schematům Počítáno pro konkrétní zde vybranou LED
R5; R30 až R38 - 100K
R6 až R17 - 150K
R18 ař R29 - 33K

Katalogové listy a zapojení:
IO1 - Popis obvodu v češtině včetně zapojení pouzder Otevři dokument ve formátu PDF
IO2 až IO4 - Seznam dostupných kat. listů součástek Tesla
T1 až T22 - Otevři katalogový list ve formátu PDF
Dioda D1 - Je kontrolní dioda snažím se o co nejmenší spotřebu typ L-HLMP-1790 Otevři katalogový list ve formátu PDF
Dioda D3 až D6 - Katalogové listy SOS elektronika cca 2MB Otevři katalogové listy ve formátu PDF
Dioda D7 až D18 - Otevři katalogový list ve formátu PDF
Elektrolytické kondenzátory - Otevři katalogový list ve formátu PDF
Kondenzátor C2 - Otevři katalogový list ve formátu PDF
Trimr P1 - Otevři katalogový list ve formátu PDF
Rezistory - Otevři katalogový list ve formátu PDF

---

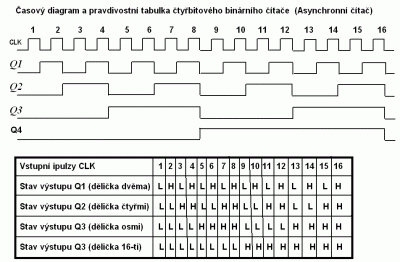

Když jsme se naposledy zabývaly teorií o binárních čítačích pokoušel sem se vysvětlit funkci na obrázku s časovým diagramem a pravdivostní tabulkou pro čtyřbitový asynchronní binární čítač:

Legenda:
H = Vysoká úroveň napětí blížící se napájecímu napětí můžeme také říci logická 1
L = Nízká úroveň napájecího napětí blížící se potenciálu záporného pólu (platí u konstrukce IO s bipolárním výstupem) můžeme také říci logická 0

Když se na obrázek dobře podíváte je z časového diagramu jasně vidět že jde vlastně o čtyři děličky impulzů dvěma navázané vždy na výstup předchozího obvodu to vše schováno do jednoho pouzdra nebo chcete li "švába".

• Výstup Qa dělí dvěma
• Výstup Qb dělí čtyřmi. Tedy dělení výstupu Qa krát dělení výstupu Qb tedy 2*2=4
• Výstup Qc dělí osmi. Tedy dělení výstupu Qa krát dělení výstupu Qb krát dělení výstupu Qc tedy 2*2*2=8
• Výstup Qd dělí šestnácti. Tedy dělení výstupu Qa krát dělení výstupu Qb krát dělení výstupu Qc krát dělení výstupu Qd tedy 2*2*2*2=16

Nyní se posuneme k našemu původně zamýšlenému binárnímu asynchronnímu čítači MHB4024, který je sedmi bitový má tedy sedm výstupů Qx jsme schopni dovozovat jeho funkci na dalších výstupech Qx.

Protože pravdivostní tabulka pro první čtyři výstupy Qx je schodná s tou na obrázku a samozřejmě funkce IO je také schodná.
Výstup Q..

1. dělení 2
2. dělení 4
3. dělení 8
4. dělení 16
5. dělení 32
6. dělení 64
7. dělení 128

Pro zjednodušení se nyní vrátím k úvodnímu obrázku a ukážeme si na pravdivostní tabulce funkci dvou asynchronních čtyřbitových čítačů ze kterých byl propojením výstupu Qa IO1 na vstup CLK IO2 vytvořen pěti bitový čítač. Tedy dělička 32*

Legenda:
H = Vysoká úroveň napětí blížící se napájecímu napětí můžeme také říci logická 1
L = Nízká úroveň napájecího napětí blížící se potenciálu záporného pólu (platí u konstrukce IO s bipolárním výstupem) můžeme také říci logická 0

IO1 CLK // IO1 Qa = IO2 CLK // IO1 Qb // IO1 Qc // IO1 Qd // IO2 Qa // IO2 Qb // IO2 Qc // IO2 Qd //
001 ..... // ______ L _______ // __ L __ // __ L __ // __ L __ // __ L __ // __ L __ // __ L __ // __ L __ //
002 ..... // ______ H _______ // __ L __ // __ L __ // __ L __ // __ L __ // __ L __ // __ L __ // __ L __ //
003 ..... // ______ L _______ // __ H __ // __ L __ // __ L __ // __ H __ // __ L __ // __ L __ // __ L __ //
004 ..... // ______ H _______ // __ H __ // __ L __ // __ L __ // __ H __ // __ L __ // __ L __ // __ L __ //
005 ..... // ______ L _______ // __ L __ // __ H __ // __ L __ // __ L __ // __ H __ // __ L __ // __ L __ //
006 ..... // ______ H _______ // __ L __ // __ H __ // __ L __ // __ L __ // __ H __ // __ L __ // __ L __ //
007 ..... // ______ L _______ // __ H __ // __ H __ // __ L __ // __ H __ // __ H __ // __ L __ // __ L __ //
008 ..... // ______ H _______ // __ H __ // __ H __ // __ L __ // __ H __ // __ H __ // __ L __ // __ L __ //
009 ..... // ______ L _______ // __ L __ // __ L __ // __ H __ // __ L __ // __ L __ // __ H __ // __ L __ //
010 ..... // ______ H _______ // __ L __ // __ L __ // __ H __ // __ L __ // __ L __ // __ H __ // __ L __ //
011 ..... // ______ L _______ // __ H __ // __ L __ // __ H __ // __ H __ // __ L __ // __ H __ // __ L __ //
012 ..... // ______ H _______ // __ H __ // __ L __ // __ H __ // __ H __ // __ L __ // __ H __ // __ L __ //
013 ..... // ______ L _______ // __ L __ // __ H __ // __ H __ // __ L __ // __ H __ // __ H __ // __ L __ //
014 ..... // ______ H _______ // __ L __ // __ H __ // __ H __ // __ L __ // __ H __ // __ H __ // __ L __ //
015 ..... // ______ L _______ // __ H __ // __ H __ // __ H __ // __ H __ // __ H __ // __ H __ // __ L __ //
016 ..... // ______ H _______ // __ H __ // __ H __ // __ H __ // __ H __ // __ H __ // __ H __ // __ L __ //

017 ..... // ______ L _______ // __ L __ // __ L __ // __ L __ // __ L __ // __ L __ // __ L __ // __ H __ //
018 ..... // ______ H _______ // __ L __ // __ L __ // __ L __ // __ L __ // __ L __ // __ L __ // __ H __ //
019 ..... // ______ L _______ // __ H __ // __ L __ // __ L __ // __ H __ // __ L __ // __ L __ // __ H __ //
020 ..... // ______ H _______ // __ H __ // __ L __ // __ L __ // __ H __ // __ L __ // __ L __ // __ H __ //
021 ..... // ______ L _______ // __ L __ // __ H __ // __ L __ // __ L __ // __ H __ // __ L __ // __ H __ //
022 ..... // ______ H _______ // __ L __ // __ H __ // __ L __ // __ L __ // __ H __ // __ L __ // __ H __ //
023 ..... // ______ L _______ // __ H __ // __ H __ // __ L __ // __ H __ // __ H __ // __ L __ // __ H __ //
024 ..... // ______ H _______ // __ H __ // __ H __ // __ L __ // __ H __ // __ H __ // __ L __ // __ H __ //
025 ..... // ______ L _______ // __ L __ // __ L __ // __ H __ // __ L __ // __ L __ // __ H __ // __ H __ //
026 ..... // ______ H _______ // __ L __ // __ L __ // __ H __ // __ L __ // __ L __ // __ H __ // __ H __ //
027 ..... // ______ L _______ // __ H __ // __ L __ // __ H __ // __ H __ // __ L __ // __ H __ // __ H __ //
028 ..... // ______ H _______ // __ H __ // __ L __ // __ H __ // __ H __ // __ L __ // __ H __ // __ H __ //
029 ..... // ______ L _______ // __ L __ // __ H __ // __ H __ // __ L __ // __ H __ // __ H __ // __ H __ //
030 ..... // ______ H _______ // __ L __ // __ H __ // __ H __ // __ L __ // __ H __ // __ H __ // __ H __ //
031 ..... // ______ L _______ // __ H __ // __ H __ // __ H __ // __ H __ // __ H __ // __ H __ // __ H __ //
032 ..... // ______ H _______ // __ H __ // __ H __ // __ H __ // __ H __ // __ H __ // __ H __ // __ H __ //

Z pravdivostní tabulky je vidět že pokud propojíme dva čtyřbitové čítače stylem Qa IO1 na CLK IO2 dosahujeme dělení třiceti dvěma až na výstupu Qd IO2. Činnost výstupů IO1 Qb a IO2 Qa dále IO1 Qc a IO2 Qb dále IO1 Qd a IO2 Qc je shodná.

Rozšíříme li početní činnost pomocí druhého čtyř bitového čítače tak že propojíme IO1 Qc s CLK IO2. Dostaneme sedmi bitový čítač. Přičemž IO2 Qa dělí 16*; IO2 Qb dělí 32*; IO2 Qc dělí 64*; IO2 Qd dělí 128*. Činnost výstupů IO1 Qd a IO2 Qa je při tomto způsobu zapojení schodná.

Podobně bychom mohli pokračovat i s naším sedmi bitovým asynchronním čítačem MHB4024. Pokud propojíme dva tyto integrované obvody stylem IO1 Q5 na CLK IO2 dostaneme dvanácti bitový čítač tedy děličku 4096-ti vůči vstupním pulzům na CLK IO1 přičemž výsledné dělení vstupních pulzů budeme snímat na Q7 IO2. Shodnou činnost při nyní zmiňovaném zapojení budou mít výstupy Q6 IO1 a Q1 IO2 dále Q7 IO1 a Q6 IO2.

Tolik k funkci binárních čítačů a rozšíření početní funkce dalším integrovaným obvodem.
To Tedok prosím už ti zapálilo nebo ještě pořád tma. Pokud tma. Ptej se. Pokusím se ještě jednou.

---

Doufám že jsme již dostatečně probrali funkci IO MHB4024 a rozšíření početní funkce dalším obvodem stejného typu. Nyní nám zbývá zopakovat si funkci výstupního obvodu pro jeden barevný kanál RGB LED.

Budeme popisovat výstupní obvody modrého kanálu RGB LED D3. Tedy vstupy s čísly svorek 4 a 16.
Výstupní tranzistor T4 (a další výstupní T v jiných obvodech RGB LED) je schválně zapojen jako emitorový sledovač aby jeho báze měla co největší vstupní odpor. Tím může být kapacita kondezátoru v bázi T4 menší. Při stejné rychlosti vybíjení kondenzátoru C4 v bázi tranzistoru T4.
Dioda D8 na vstupu 4 zabraňuje zpětnému vybíjení kondenzátoru C4 v bázi výstupního tranzistoru T4 do výstupu Qx IOx MHB4024 ve stavu L (Loudýns nebo jak se to anglicky) tedy když se potenciál výstupu Qx blíží potenciálu mínusu (připomínám že konstrukce výstupů Q u MHB4024 je bipolární).
Odpor R19 slouží a) jako ochrana báze tranzistoru před proražením b) jako vybíjecí odpor kondenzátoru báze tranzistoru T4, který udává časovou konstantu vybíjení kondenzátoru C4.
Odpor R7 slouží jako nabíjecí odpor kondenzátoru C4 a udává časovou konstantu nabití kondenzátoru C4 pokud je tento kondenzátor uzemněn (spojen s mínusem).
Druhý tranzistor T5 spojuje mínus kondenzátoru báze se zemí (mínusem napájení). Odpor R31 v jeho bázi slouží jako ochranný odpor báze tranzistoru dále snižuje odběr z výstupu Q IO MHB4024 na minimum což umožní spojit několik stejných vstupů na jeden výstup Q aniž by se spojené vstupy ovlivňovali.
Funkce výstupního bloku :
Pokud je na vstupu 16 úroveň L báze tranzistoru T5 je uzemněna a tranzistor T5 uzavřen a přivedeme li na vstup 4 úroveň H tedy plus rovnající se takměř hodnotě napájecího napětí plus UCC dojde k okamžitému rozsvícení LED tedy v našem případě modrého kanálu RGB led D3. A to právě proto že není uzavřen nabíjecí obvod kondenzátoru C4.
Pokud budeme vycházet z klidového stavu a předpokládat že kondenzátor C4 je vybitý a přivedeme li nejprve na svorku 16 úroveň H kondenzátor báze tranzistoru T4 bude pomocí tranzistoru T5 uzemněn. Pokud nyní přivedeme na vstup 4 úroveň H modrý kanál D3 se bude pomalu rozsvěcet dokud kondenzátor C4 nedosáhne plného nabití.
Než to tady opisovat slovně pokusím se vytvořit funkční tabulku:
Vstup4//Vstup16//Funkce výstupu
L//L//Tma
H//L//Okamzitý svit
H//H při vybitém C4//Pozvolna rozsvítí
H do L//H přetrvává před přechodem vstupu 4// pozvolna zhasne

H//přechod z H do L//beze zmeny nebo plný svit podle stavu nabití kondenzátoru
Pokud je kondenzátor nabitý
L//H//Plný svit a postupně zhasíná
Pokud je kondenzátor vybitý
H//H po předchozím H na vstupu 4//Okamžitě zhasne a postupně se rozsvěcí

Ještě dlužím vysvětlení odlišnosti konstrukce výstupních obvodů pro D6 tedy RGB LED svítící na pozadí. V původním návrhu je v programu tato LED řazena vždy jako poslední tedy zapojená na výstupech IO s nejvyšším dělením impulzů. Nehrozí tedy že by změny na vstupech 12 až 14 byly tak rychlé že by se nestačil nabít či vybít kondenzátor báze T20 až 22. Jsou proto vynechány tranzistory spojující příslušné kondenzátory se zemí.

Tolik k opakování popisu výstupního obvodu snad je to dost podrobně pokud nikoli ptejte se.

---

Nyní vám ještě dlužím popis činnosti obvodu, který ovládá svorka č.2 Což je obvod pro zpomalení chodu generátoru řídících impulzů NE555.

Pokud zařízení funguje v režimu zapnutí LED skokem do plného svitu je třeba poměrně rychlé přestavování čítačů cca 1* za sekundu aby již při zběžném pohledu bylo vidět že se se světlem něco děje že osvěcovaný objekt jen nesvítí ale můžeme čekat změnu. Taková frekvence čítání impulsů vyžaduje aby IO1 vydal cca 2 impulsy za sekundu.
Pokud ale přepneme do režimu pomalého rozsvěcení, zhasínání změna ze tmy do svitu a obráceně trvá cca 3 až 5 sekund teprve po dokončení takové změny je možné z generátoru IO1 vyslat další impulz pro přestavení čítačů.
Z toho co je tu napsáno je zřejmé že je třeba aby při zapnutí módu pomalých změn svitu byl zpomalen i generátor řídících impulzů aby se pozvolné přechody ve svitu led stačily vůbec uplatnit.
Tím že změníme stav na svorce 2 z úrovně L do úrovně H otevřeme tranzistor T1, který připojí paralelní kapacitu C (kondenzátor) ke stávajícímu kondenzátoru C1 generátoru. Výsledná kapacita pak určuje časovou konstantu pro překlopení generátoru. Laicky můžeme říci že se zvětší kondenzátor a generátor se zpomalí.

---

Od popisu jsme neušetřili žádnou část našeho zapojení a víme tedy jak jednotlivé části fungují. Máme doufám dostatek znalostí abychom si vytvořily pevný program podle kterého se bude naše zařízení rozsvěcet. Také si povíme něco o mechanické konstrukci abychom mohli naplno zapojit vlastní představivost při tvorbě programu.

Na co svítit nebo co prosvěcovat:
Možností je povícero od již zmiňovaných krystalů selenu přes jiné poloprůhledné polodrahokamy až po vybroušený křišťál ovšem tohle je dost drahá dekorace. Vděčným materiálem může být také silnější průhledné plexisklo do kterého je možné pomocí vrtáčků a rydel vtisknout různé obrazce. Například od puberťáckých nápisů ve stylu FUCK OF až např. po obrázek pavoučka na pavučině. Pokud by jste sehnali matné sklo nebo plexisklo nabízí se možnost úpravy našeho zapojení a promítání barevných bodů na tuto matnici.
Původní konstrukce počítá se čtyřmi kusy RGB LED a jednou modrou vysoko svítivou diodou. S tím že 3 KS RGB LED prosvěcují objekt a čtvrtá RGB LED nasvěcuje pozadí společně s modrou vysoko svítivkou, která je v činnosti pokud pozastavíme generování řídících impulsů z IO1 NE555.
Dále pro IO doporučuji použít patice. Bo při nehodě snáze vyměníte IO a nepoškodíte si přitom plošný spoj.

Ještě několik malých odbočení a to k rychlosti generování řídících impulzů pokud by se vám nelíbila rychlost s jakou probíhají změny a měli jste problém s jejím optimálním nastavením je možné část výstupů Q1,Q2 max Q3 IO2 nezapojovat a začít první změnu snímat na dalším výstupu v pořadí dosáhneme tak dělení vstupních impulsů a zpomalení funkce celého zařízení. Zapojení o kterém mluvím bylo využito na prvním "tužkovém" schématu, které jsem poskytl do této diskuse.
Také bychom měli vědět kolik koncových obvodů (číslovaných svorek) je možné připojit na jeden výstup Qx IO 4024. Pokud by se nám povedlo tento počet překročit je reálná možnost že výstup spálíme. Podle toho co jsem si vyhledal v katalogu TESLA je povolený ztrátový výkon jednoho výstupu Qx 100mW. Při 15V by tedy proud odebíraný z výstupu Qx neměl přesáhnout 0,1/15 = 0,0067A t.j. 6,7mA.
Nyní vypočteme spotřebu obvodu báze jednoho výstupního tranzistoru:
Nejprve vybereme obvod s nejmenším vstupním odporem. Nejmenší vstupní odpory jsou R30 až R38 tedy 100K ohmů. Při 15V proteče tímto odporem proud 15/100 000 = 0,00015 A t.j. 0,15 mA na jeden výstup Qx je tedy možné zapojit až 0,0067/0,00015 = 44,67 tedy 44 našich výstupních obvodů a s úlevou konstatuji že jich ani tolik nemáme takže přetížení IO 2 až IO 4 nehrozí.

Budu se držet původní koncepce a předpokládat že mám na krabičce se zařízením postavené 3 krystaly vzácného kamene. Můžeme se tedy pustit do hry s fantazií při respektování funkcí jednotlivých částí zařízení a začít vytvářet pevný program pro naši světelnou show.
Asi největší pozornost upoutá u zvědavců zařízení ihned po zapnutí "Jaký čertík s té krabičky asi vyleze?" Dáme si tedy záležet na prvních krocích a zbytek tak nějak vyplyne z toho co jsme propojili jako první. Přesnou funkci naprogramování lze odvodit z pravdivostní tabulky a stylu rozšíření počítání dalším IO jednotlivých binárních čítačů.

Propojení výstupu Qx a vstupu CLK dalšího IO pro program 1 - stejná barva
Q7 IO1 - CLK IO2
Program 1 - stejná barva - Popis první sekvence
- propojujeme Výstupy Qx se vstupními svorkami výstupních tranzistorů
Orientační popis - RGB LED se budou postupně rozsvěcet a kombinovat světlo tma v barvě jaká je uvedena v tabulce. Pořadí rozsvěcení střed, pravá, levá, pozadí. Vyberte si barvu (sloupec) která se začne rosvěcet jako první.
Q1 IO1 - špička 3, Q1 IO1 - špička 4, Q1 IO1 - špička 5
Q2 IO1 - špička 6, Q2 IO1 - špička 7, Q2 IO1 - špička 8
Q3 IO1 - špička 9, Q3 IO1 - špička 10, Q3 IO1 - špička 11
Q4 IO1 - špička 12, Q4 IO1 - špička 13, Q4 IO1 - špička 14
Program 1 - stejná barva - Popis druhé sekvence
Orientační popis - RGB LED zopakují předchozí kombinaci v barvě ze sloupce který jste si vybrali pro předchozí sekvenci a začnou přimíchávat další barvu ze sloupce dle vašeho výběru pro tuto sekvenci v pořadí střed, pravá, levá, pozadí. Již si nesmíte vybrat sloupec s barvou kterou jste použili pro první sekvenci
Q5 IO1 - špička 4, Q5 IO1 - špička 5, Q5 IO1 - špička 3
Q6 IO1 - špička 7, Q6 IO1 - špička 8, Q6 IO1 - špička 6
Q7 IO1 - špička 10, Q7 IO1 - špička 11, Q7 IO1 - špička 9
Q1 IO2 - špička 13, Q1 IO2 - špička 14, Q1 IO2 - špička 12
Program 1 - stejná barva - Popis třetí sekvence
Orientační popis - RGB LED zopakují předchozí kombinaci v barvě ze sloupců které jste si vybrali pro předchozích dvou sekvencích a začnou přimíchávat další barvu ze sloupce dle vašeho výběru pro tuto sekvenci v pořadí střed, pravá, levá, pozadí. Již si nesmíte vybrat sloupece s barvami, které jste použili pro předchozí sekvence
Q2 IO2 - špička 5, Q2 IO2 - špička 3, Q2 IO2 - špička 4
Q3 IO2 - špička 8, Q3 IO2 - špička 6, Q3 IO2 - špička 7
Q4 IO2 - špička 11, Q4 IO2 - špička 9, Q4 IO2 - špiščka 10
Q5 IO2 - špička 14, Q5 IO2 - špička 12, Q5 IO2 - špička 13
Program 1 - stejná barva - Popis čtvrté sekvence
Orientační popis - RGB LED zopakují předchozí kombinaci v sekvencích 1 až 3 s přidaným pozvolným přechodem barev od druhé barvy vybrané pro druhou sekvenci tedy pro LED střed, pravá, levá Musíte si vybrat barvu, kterou jste použili pro druhou sekvenci
Q6 IO2 - špičky 16,17, 19, 20, 21, 22, Q6 IO2 - špička 15, 17, 18, 20, 21, 23, Q6 IO2 - špička 15, 16, 18, 19, 21, 22
Program 1 - stejná barva - Popis páté sekvence
Orientační popis - RGB LED zopakují předchozí kombinaci v sekvencích 1 až 3 s přidaným pozvolným přechodem barvy vybrané pro první sekvenci tedy pro LED střed, pravá, levá. Dále dojde ke zpomalení řídícího generátoru a druhá a třetí barva v pořadí přejde z pomalého režimu do sepnutí skokem a v dalším kde se vrátí do pomalého režimu.Musíte si vybrat barvu, kterou jste použili pro první sekvenci
Q7 IO2 - špička 2, 15, 18, 21, Q7 IO2 - špička 2, 16, 19, 22, Q7 IO2 - špička 2, 17, 20, 23

KONEC PROGRAMU

Při výše uvedeném naprogramování není užit IO4 a může te jej z konstrukce vynechat.
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Propojení výstupu Qx a vstupu CLK dalšího IO pro program 2 - různé barvy
Q7 IO1 - CLK IO2
Program 2 - různé barvy - Popis první sekvence
- propojujeme Výstupy Qx se vstupními svorkami výstupních tranzistorů
Orientační popis - RGB LED se budou postupně rozsvěcet a kombinovat světlo tma v barvách jaké jsou uvedeny v tabulce. Pořadí rozsvěcení střed, pravá, levá, pozadí. Vyberte si barvu která se jako první rozsvítí na středu a po celou sekvenci se držte v tomto sloupci.
Q1 IO1 - špička 3, Q1 IO1 - špička 4, Q1 IO1 - špička 5
Q2 IO1 - špička 7, Q2 IO1 - špička 8, Q2 IO1 - špička 6
Q3 IO1 - špička 11, Q3 IO1 - špička 9, Q3 IO1 - špička10
Q4 IO1 - špička 12, Q4 IO1 - špička 13, Q4 IO1 - špička 14
Program 2 - různé barvy - Popis druhé sekvence
Orientační popis - RGB LED zopakují předchozí kombinaci ze sloupce který jste si vybrali pro předchozí sekvenci a začnou přimíchávat další barvu v pořadí střed, pravá, levá, pozadí. Již se musíte držet sloupce vybraného pro první sekvenci
Q5 IO1 - špička 4, Q5 IO1 - špička 5, Q5 IO1 - špička 3
Q6 IO1 - špička 8, Q6 IO1 - špička 6, Q6 IO1 - špička 7
Q7 IO1 - špička 9, Q7 IO1 - špička 10, Q7 IO1 - špička 11
Q1 IO2 - špička 13, Q1 IO2 - špička 14, Q1 IO2 - špička 12
Program 2 - různé barvy - Popis třetí sekvence
Orientační popis - RGB LED zopakují předchozí kombinaci v barvách ze sloupce ktery jste si vybrali pro předchozí dvě sekvence a začnou přimíchávat další barvu v pořadí střed, pravá, levá, pozadí. Již se musíte držet sloupce vybraného pro první a druhou sekvenci
Q2 IO2 - špička 5, Q2 IO2 - špička 3, Q2 IO2 - špička 4
Q3 IO2 - špička 6, Q3 IO2 - špička 7, Q3 IO2 - špička 8
Q4 IO2 - špička 10, Q4 IO2 - špička 11, Q4 IO2 - špička 9
Q5 IO2 - špička 14, Q5 IO2 - špička 12, Q5 IO2 - špička 13
Program 2 - různé barvy - Popis čtvrté sekvence
Orientační popis - RGB LED zopakují předchozí kombinaci v sekvencích 1 až 3 s přidaným pozvolným přechodem barev od druhé sekvence tedy pro LED střed, pravá, levá Již se musíte držet sloupce vybraného pro první až třetí sekvenci
Q6 IO2 - špičky 16, 20, 21, 17, 18, 22, Q6 IO2 - špička 15, 17, 18, 20, 21, 23, Q6 IO2 - špička 15, 16, 18, 19, 21, 22
Program 2 - různé barvy - Popis páté sekvence
Orientační popis - RGB LED zopakují předchozí kombinaci v sekvencích 1 až 3 s přidaným pozvolným přechodem barvy vybrané pro první sekvenci tedy pro LED střed, pravá, levá. Dále dojde ke zpomalení řídícího generátoru a druhá a třetí barva v pořadí přejde z pomalého režimu do sepnutí skokem a v dalším se vrátí do pomalého režimu.Již se musíte držet sloupce vybraného pro první až třetí sekvenci
Q7 IO2 - špička 2, 15, 18, 21, Q7 IO2 - špička 2, 16, 19, 22, Q7 IO2 - špička 2, 17, 20, 23

KONEC PROGRAMU

Při výše uvedeném naprogramování není užit IO4 a může te jej z konstrukce vynechat.
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Pro zjednodušení v dalším programu uvedu pouze kombinaci začínající na středu zelenou barvou. Na požádání vám popřípadě zkontroluji vaše naprogramování.
Propojení výstupu Qx a vstupu CLK dalšího IO pro program 3 - Fázově posunuté barvy
Q3 IO1 - CLK IO2
Q3 IO2 - CLK IO3
Program 3 - Fázově posunuté barvy
- propojujeme Výstupy Qx se vstupními svorkami výstupních tranzistorů
Orientační popis - RGB LED se budou postupně rozsvěcet a každá RGB LED bude začínat od zelené barvy jen počátek svícení bude posunut o 6 kroků od předchozí RGB LED. Pořadí rozsvěcení střed, pozadí a pravá, levá. Zpomalení generátoru nastává pokud se výstup Q7 IO1 dostane do stavu H. Než toto nastane přejde RGB LED střed na jeden cyklus do takřka trvalého svitu, kdy se nestačí vybíjet kondenzátory. Dále se postupně střídá režim pomalého a rychlého přechodu barev.
Q1 IO1 - špička 3
Q2 IO1 - špička 4
Q3 IO1 - špička 5
Q4 IO1 - špička 12
Q5 IO1 - špička 13
Q6 IO1 - špička 14
Q7 IO1 - špička 2
Q1 IO2 - špička 15
Q2 IO2 - špička 16
Q3 IO2 - špička 17
Q4 IO2 - špička 6
Q5 IO2 - špička 7
Q6 IO2 - špička 8
Q7 IO2 - špička 18
Q1 IO3 - špička 19
Q2 IO3 - špička 20
Q3 IO3 - špička 9
Q4 IO3 - špička 10
Q5 IO3 - špička 11
Q6 IO3 - špička 21
Q7 IO3 - špičky 22, 23

KONEC PROGRAMU

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Určitě najdete ještě více kombinací jak propojit řídící logiku a výstupy s RGB led tyto programy jsou zde jen pro ilustraci. Pokud budete ve čtení pokračovat dále přináším pár nápadů , které by vám programování mohly ulehčit a nebo pomohou zjednodušit zapojení.

---

Nápady a doporučení :
Celé zapojení lze zjednodušit (pokud nám to námi vytvořené pevné naprogramování dovolí) Náhradou 2 Ks IO 4024 za 1Ks IO 4040.
Celou řídící logiku lze také realizovat pouze z jedním IO 4060 (pokud to naše pevné naprogramování dovolí)
Celé zařízení je nejlépe oživovat na laboratorním zdroji na nižší napětí a s použitím omezovače proudu. Pokud laboratorní zdroj nemáte předřaďte zařízení do série do plus pólu žárovku 12V 2W, která poslouží jako omezovač proudu.

Programovací pole
Pokud máte malou představivost a potřebovali by jste si program nejdříve osahat než definitivně propojíte jednotlivé díly přináším návod na zhotovení programovacího pole z následujících dílů:
1) zkratovacích propojek http://www.gme.cz/_dokumentace/dokument ... -145.1.pdf
2) lámací kolíkové lišty http://www.gme.cz/_dokumentace/dokument ... -021.1.pdf
3) univerzální desky http://www.gme.cz/cz/index.php?page=pro ... il=661-083
4) diodových matic = složení několika diod např katodou do jednoho bodu. Kladné napětí se tak nedostane na jiný výstup. (zapojení funguje jako pojistka proti blbosti aby jste si omylem nespálili výstup IO 4024. Pokud by jste spojily dva libovolné výstupy Qx jeden z nich se dostal do stavu H a druhý byl ve stavu L dochází ke zkratu a přetížení obou propojených výstupů)
5) Zemnicích odporů - Pokud užijeme diodové matice pomocí diod odfiltrujeme mínus na výstupech Qx IO 4024 my ale pro naše zapojení potřebujeme i mínus potenciál výstupů Qx musíme jej tedy nějak nahradit.
Schema "Programovacího pole" je komprimované v následujícím souboru:

PROGRAMOVACÍ POLE.rar

(54.79 KiB) Staženo 12 x

Seznam součástek "Programovacího pole":
24 * Rezistor 22K
21 * Dioda 1N4148
24 * Zkratovací propojka
13 * Lámací kolíková lišta dvouřadá 80 pinů S2G80
+ univerzální deska

Výpočet ceny dle katalogu GME:
24 * Rezistor 22K - 24,-
21 * Dioda 1N4148 - 21,-
24 * Zkratovací propojka - 24,-
12 * Lámací kolíková lišta dvouřadá 80 pinů S2G80 - 168,-
+ univerzální deska - 120,-
CENA CELKEM - 357,- Kč

Ještě možná nový výpočet zatížitelnosti jednoho výstupu Qx při použití programovacího pole protože v programovacím poli jsou přidávány odpory 22K ohmů proti zemi je také zvýšen proud z výstupu Qx. Nejprve proud přidaným odporem při 15V. 15/22000 = 0,0007A Již víme že proud báze výstupního tranzistoru je 0,00015 mA. Proud báze vstupního obvodu plus proud uzemňovacím odporem dá novou hodnotu proudu odebíraného jedním výstupním obvodem z výstupu Qx při užití "programovacího pole". 0,0007 + 0,00015 = 0,00085 A t.j. 0,85 mA Z předchozího již víme že max. proud odebíraný z výstupu Qx nesmí přesáhnout 6,7 mA Vydělím li max proud proudem, který odebírá výstupní obvod dostanu počet připojitelných výstupů. 6,7/0,85 = 7,88 Najeden výstup Qx při použití "programovacího pole" můžete připojit pouze 7 výstupních obvodů Takže pozor koukám a přemýšlím kam co zapojuji.

Náhrada RGB LED pro promítání na matnici
Napájecí napětí pro samotnou RGB LED pro jeden její barevný kanál je 12V to je ale na obyčejné nebo vysokosvítivé LED velké napětí a okamžitě by shořely. Na obyčejné LED se na jednu led pohybuje provozní napětí okolo 1,8V u vysokosvítivých led jsou to 3V. Nabízí se možnost zapojit několik led do série a dosáhnout tak provozního napětí původní RGB LED.
Sáhl jsem za vás do katalogu GM Elektronic a vybírám náhradu za jednu RGB LED.
Obyčejné LED:
7 * LED 5MM RED POINT - červená 585nm, nedifuzní (=bodová), 180mcd@20mA 20deg
6 * L-HLMP-3950 - LED 5mm, zelená 569nm, 265mcd/20mA, Vf(typ)=2.2V (max. 3.0V), 24° čirá
4 * LED 5MM BLUE 200/150° (výběr modré z nouze cnost nenašel jsem bodovou LED v normální ceně)
Moje kritéria pro výběr těchto náhrad: co nejnižší cena, pokud možno stejná svítivost, bodové světlo, stejný vyzařovací úhel.
Pokud se někdo lépe vyznáte v nepřeberném množství LED diod budu rád když nám doporučíte vlastní výběr.

Vysoko svítivé LED:
4 * LED 5MM BLUE DARK 2000/30° - LED 5mm tmavě modrá 450-460nm 1000-2000mcd 24-30° 2,8-3,4V 20mA čirá
4 * LED 5MM PURE GREEN 1500/60° CREE - LED 5mm zelena CREE chip 525nm 1100-1500mcd 55-65° 3,3V InGaN cira
5 * LED 5MM RED 1500/40° - LED 5mm červená 636-645nm 800-2000mcd 24-30° 1,8-2,4V 20mA čirá
Moje kritéria pro výběr těchto náhrad: pokud možno stejná svítivost, bodové světlo, stejný vyzařovací úhel.
Pokud se někdo lépe vyznáte v nepřeberném množství LED diod budu rád když nám doporučíte vlastní výběr.

---

Tak snad je to již k dokončení návodu vše uvidíme jak je to celé vysvětleno. Čím méně dotazů tím lépe jste zřejmě pochopili. Nicméně máte pusu a všichni jsme češi pokud máte nejasnosti nestyďte se zeptat.
Další nápady a upozornění na chyby jsou jedině vítány. Rozhodně si nenárokuji patent na rozum. Víc hlav víc ví a občas umí na rozdíl ode mne i správně česky.

[bluu]

to Jan Pašek: já právě taky našel jenom tyhle obchody a tam se mi to kupovat nechce :(

[Jan Pašek]

A co kompletní hotový výrobek za pár korun? http://www.gme.cz/cz/index.php?page=pro ... il=766-430

[Jan Pašek]

V tomto tématu jsem veřejně slíbil uživateli "Tedok" že po zveřejnění návodu mu zašlu zbylý materiál z testovací verze zapojení probíraného ve výše uvedeném návodu. Včera t.j. 24.3.2009 zmiňovaný balíček odešel. Tímto jsem se tedy také veřejně přiznal ke splnění svého slibu.
Možná že je to pro vás nepodstatná informace, přesto pořádek dělá přátele. Proto si myslím že veřejná forma je právě tou nejvhodnější.

[El Diablo]

http://hawelson.blog.cz/0808/moji-beamboti-2-2

[karlos]

To je Ďábel. To jiného lze od tebe ostatně čekat..? Vždycky když něco podobného vidím, mám chuť se do toho také pustit. Bohužel pak vždycky vychladnu...

[mike007]

Ten zubní kartáček s vibrátorem z mobilu jsem dělal a je s tím docela legrace

[cicero]

Šikovní kluci-je to pěkná piplačka...ještě kdyby jste používali montáž SMD, tam kde to proudové zatížení povoluje...mohlo by to v některých aplikacích být menší.
