Paralelní zapojení baterií Vyřešeno

[ondoubek]

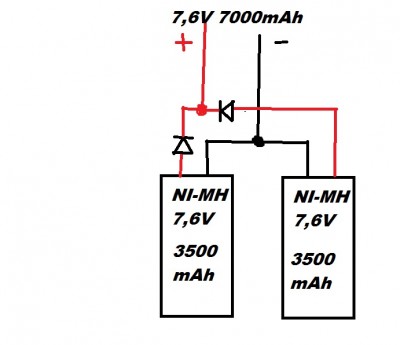

Dobrý den, vím že to se to netýká pc, ale bude toto zapojení fungovat? Dle mého ano.

[Reklama]

[mmmartin]

Fungovat to bude, ale budeš mít na výstupu napětí menší o přední napětí na diodě (cca 0,7 V). Budeš mít k dispozici (teoreticky) dvojnásobnou kapacitu, ale nebudeš moci odebírat dvojnásobný proud, protože do zátěže poteče proud vždy jen z té baterie, která má v daném momentě větší napětí.

[Hlada]

Ty diody jsou tam zbytečný, a celkový napětí bude menší o 1,4 V (2x 0,7) pokud tam ty diody budou. A to napětí těch baterek by mělo být 7,2 pokud je to Ni-MH.
Pokud to chceš proudově zatěžovat volil bych radši nějakou Li-Polku

[ondoubek]

Nás v kroužku učili že ty diody tam být musí, jinak by se baterie začaly navzájem vybíjet.

--- Doplnění předchozího příspěvku (28 Pro 2013 21:28) ---

Samotné baterie jsou nabité, bez zátěže 7,7V. V zapojení dle obrázku dávají 7,4V takže drop 1,4V nemají.
Bude to do záložního zdroje 5V a 3,3V. Budou použity stabilizátory 78xx

[Pic]

Napětí při zapojení obou diod - viz obr. bude menší jen o 0,7V. Pokud spojíš baterie bez diod, bude max. proud odvislý od vnitřního odporu jednotlivých baterií, teoreticky max. dvojnásobný a dvojnásobná kapacita proti jediné baterii. Pokud budeš chtít baterie nabíjet, tak bez diod.

[ondoubek]

Ne, na baterie mám speciální nabíječku. Díky za vysvětlení.

[Hoff]

Baterie bez diod by se nevybíjely, pouze by se vyrovnaly na stejné napětí.

[mmmartin]

Pokud by byly obě baterie zcela identickými klony co se nabíjecích a vybíjecích charakteristik týká, nebyl by problém je spojit natvrdo paralelně bez jakýchkoliv negativních efektů. Vzhledem k tomu, že podmínka, uvedená před čárkou v první větě, je nesplnitelná, budou vždy mezi nimi téci vyrovnávací proudy, tím větší, čím větší jsou odchylky jejich charakteristik.

[faraon]

Bude to do záložního zdroje 5V a 3,3V.

Jak dlouho to má zálohovat? Jestli hrozí delší výpadek, tak bych tam dal nějakou starou baterku z auta, i když třeba startérem už neotočí, tohle by ti měla utáhnout celý den.
A určitě se bude jednodušeji nabíjet

[ondoubek]

to Faraon: Nějaký chvilkové výpadky + když jsme někde na cestách. Mělo by to zvládnout nabíjet alespoň 2 mobily současně. Pak tam bude ještě jeden nestabilizovaný výstup. Teď bude problém sehnat stabilizátory pro 2A. Obyč 7805 nabíjí tablet dost dlouho. U mobilů je to fuk.
A autobaterií by to moc přidalo na váze a na velikosti, teďkom se to vleze do krabičky od PC zdroje.

Pro ty NI-MH mám nabíječku s nastavitelným proudem 500-1000mA. Nabije to celkem rychle.

[faraon]

Tak na tu 7805 nezapomeň přicvaknout kus hliníkového plechu jako chladič, ať jí neroztavíš. Nějakých 10x10cm s tloušťkou 2mm by mohlo stačit.

Existují i malé 12V akumulátory na zálohování alarmů, ale nevím kolik do toho chceš investovat. Autobaterka fakt není vhodná na časté přenášení

[Uziv00]

Pro zvětšení proudu: http://www.volta.estranky.cz/clanky/zdr ... 2V_3A.html
