Návrh elektronického obvodu

[MiliNess]

Je zde prosím někdo šikovný a ochotný mi pomoci?
Potřeboval bych navrhnout elektronický obvod, který by měl umět toto:

Průhlednou hadicí prochází v časových intervalech zhruba 1min neprůhledný materiál (dávka materiálu prochází hadicí zhruba 15sec).
Světelná závora by měla registrovat průchod materiálu.
Jestliže není paprsek světla přerušen během 3min alespoň na 5 sec, sepne siréna (nebo relé).
Oba časové intervaly by se měly dát nastavovat. Tedy interval průchodu materiálu (maximální čas, kdy musí být paprsek přerušen) od 1 do 5min, doba průchodu dávky materiálu (doba, která je třeba k tomu, aby to závora považovala za přerušení paprsku), by se měla dát nastavit od 1 do 10 sec.
Skvělé by bylo, kdyby v případě, že se paprsek neobnoví např. do 1 min (znečištění čidla), sepne také siréna/relé.
Reset/vypnutí sirény/relé, by měl být prováděn tlačítkem.

Předem moc děkuji za pomoc.
Mili

[Reklama]

[mmmartin]

Jaký je průměr té trubice? A jak moc přesně je nutné vyhodnocovat zadané a dodržovat zadávané časové limity? Pokud je to jako u zedníků (centimetr žádná míra), dalo by se to udělat analogově, na to bych si asi troufnul. Kdyby to ale mělo být přesnější, bylo by asi nutné nastavovat a měřit časy digitálně a na logických komparátorech pak vyhodnocovat splnění nebo nesplnění podmínky, což jsem poprvé (a taky naposledy) dělal koncem minulého století.

[MiliNess]

Průměr je nějakých 60mm a přesnost může být jako u zedníků. Jedná se pouze o hlídání transportu materiálu.
V případě, že materiál není hadicí odváděn řekněme 3minuty, hrozí zastavení linky. Tomu má předcházet toho hlídací zařízení.
Počítám právě spíše s lacinějším analogovým řešením.
Emitor světla i fotosenzor nebudou do hadice zapuštěny, světlo tedy bude procházet skrz ni, proto chci použít viditelné spektrum, infrared stěnou hadice špatně prochází.
Také by neškodil nějaký indikátor chodu v podobě nějaké led diody, aby bylo vidět, že zařízení pracuje (i když by možná stačil i zdroj světla ze závory).
Pokud by ses do toho pustil, budu ti moc vděčný, eventuelně se můžeme nějak finančně vyrovnat.

[mmmartin]

Zapnu myslivnu, o finančním vyrovnání nemůže být řeč.

[MiliNess]

Předem Ti moc děkuji.
Ani já z toho nebudu nijak finančně profitovat, nicméně mě i mým kolegům v zaměstnání to poměrně dost pomůže.

[mmmartin]

Nezapomněl jsem na tebe, pouze sbírám síly na dovolené.

[MiliNess]

V pohodě, užívej léta. Tolik to zase nespěchá.

[mmmartin]

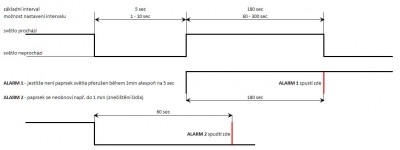

První vlaštovka - pokusil jsem přenést text do obrázku:

zkontroluj prosím, jestli jsem zadání správně pochopil.

[MiliNess]

Ano, takto by to mělo pracovat.

--- Doplnění předchozího příspěvku (27 Črc 2014 11:09) ---

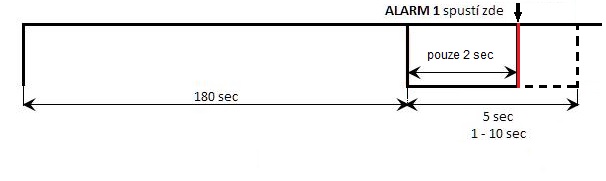

Ještě tam vlastně chybí situace, že světelný paprsek nebude přerušen po celou dobu, na kterou byl nastaven (zde 5 sec).

[mmmartin]

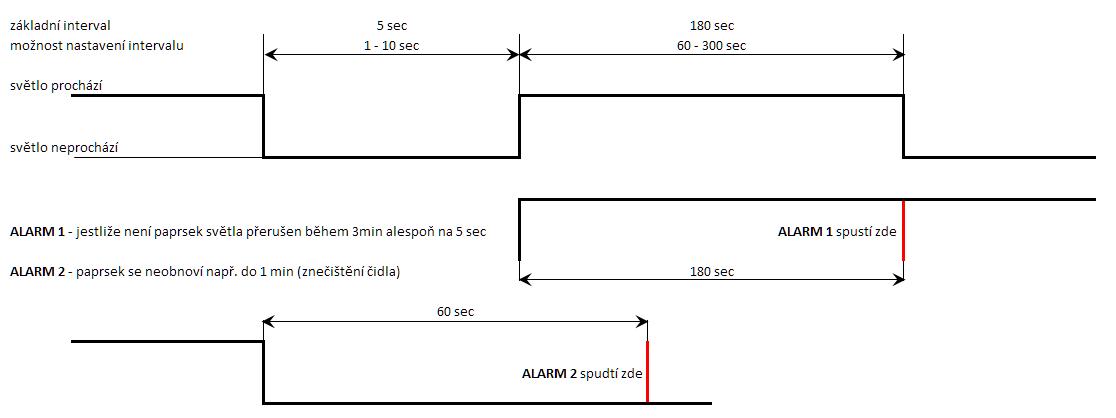

Po delší době se vracím ke svému výše uvedenému slibu. Podařilo se mi vymyslet jakési blokové schéma celého obvodu. Měření času probíhá cestou integračních zesilovačů, které generují rostoucí napětí, napěťové komparátory pak změnou stavu konstatují okamžik uběhnutí zadaného času. Na jednoduché logické síti se vyhodnocuje, v jakém stavu se celý hlídaný systém nachází, tj. zda a pokud ano tak který alarm je třeba spustit.
Pak nastaly dva zádrhely:
1) integračním zesilovačem a napěťovým komparátorem lze indikovat stav "uběhlý čas je delší, než zadaná hodnota", nepodařilo se mi ale ošetřit stav "uběhlý čas je kratší než nastavená hodnota".
2) nelze (resp. už si nevzpomínám jak) spočítat hodnoty součástek do integračních zesilovačů, to je nutné vybastlit a na to nejsem dostatečně vybavený.
Nicméně, kdyby mně zasáhl blesk poznání a napadlo mně nějaké jiné řešení, určitě se ozvu.

[MiliNess]

Dobrá, děkuji
