Zapojení antény digitálního vysílání Vyřešeno

[actionboy]

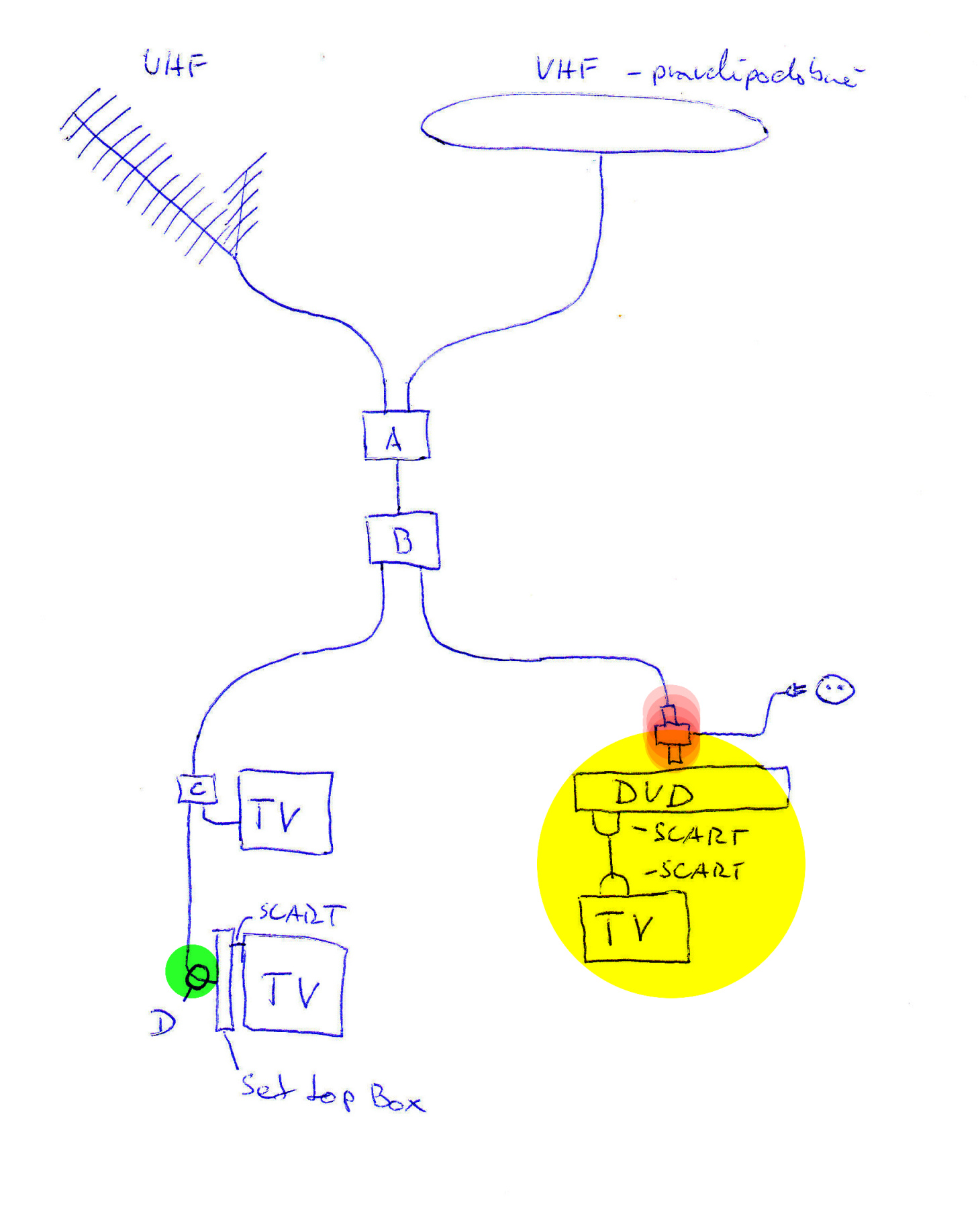

Ahoj, v příloze je k vidění schéma, které fungovalo. Po rozpojení v červeném bodě a přehozením toho napájení (nevím co to vubec je) do zeleného bodu, již nechytám žádný signál. Žluté přístroje jsou nyní napojeny na satelit - tam problém není. Ovšem na zbylých dvou televizích není signál (digitální vysílání).
V čem muže být zakopaný pes? V "rozdělovači" B jsem odpojil celou tu větev (žlutou) která je na satelit, aby to zbytečně nerušila.

[Reklama]

[guest]

V první řadě bych ten rozbočovač B vyhodil úplně, nepotřebuješ to a jenom je tam útlum signálu.

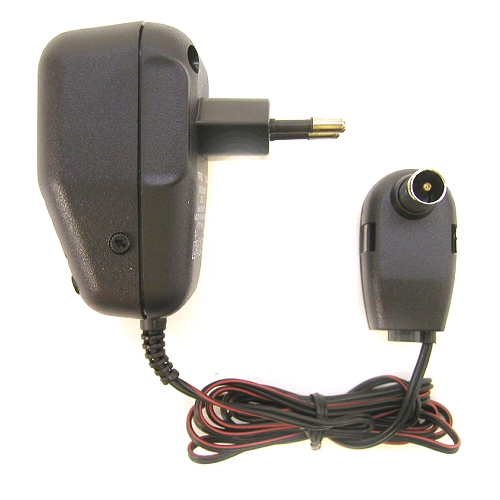

To červené, co si odpojil je anténní zesilovač s napaječem. Tam je třeba u napaječe dodržet polarizaci zdroje, tedy + a -. Tam je zřejmě chyba. Často se také stává, že se tam při zapojování udělá zkrat a napaječ se spálí. Možná je na něm LED dioda a ta musí svítit, pokud není, je třeba to přeměřit. Bývá tam cca =12V.

[Hoff]

Ten rozbočovač v té větvi není průchozí pro stejnosměrný proud, který napájí anténní zesilovače.

[actionboy]

Tak jsem odstranil i to "B", napáječ svítí - signál žádný. to stou polarizací zdroje je myšleno jak, vždyt tam to jinak zapojit ani nejde (samec->samice)

[guest]

To C je stejné jako B a A?

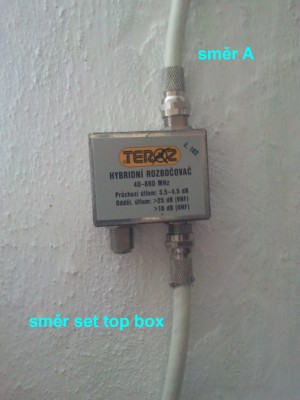

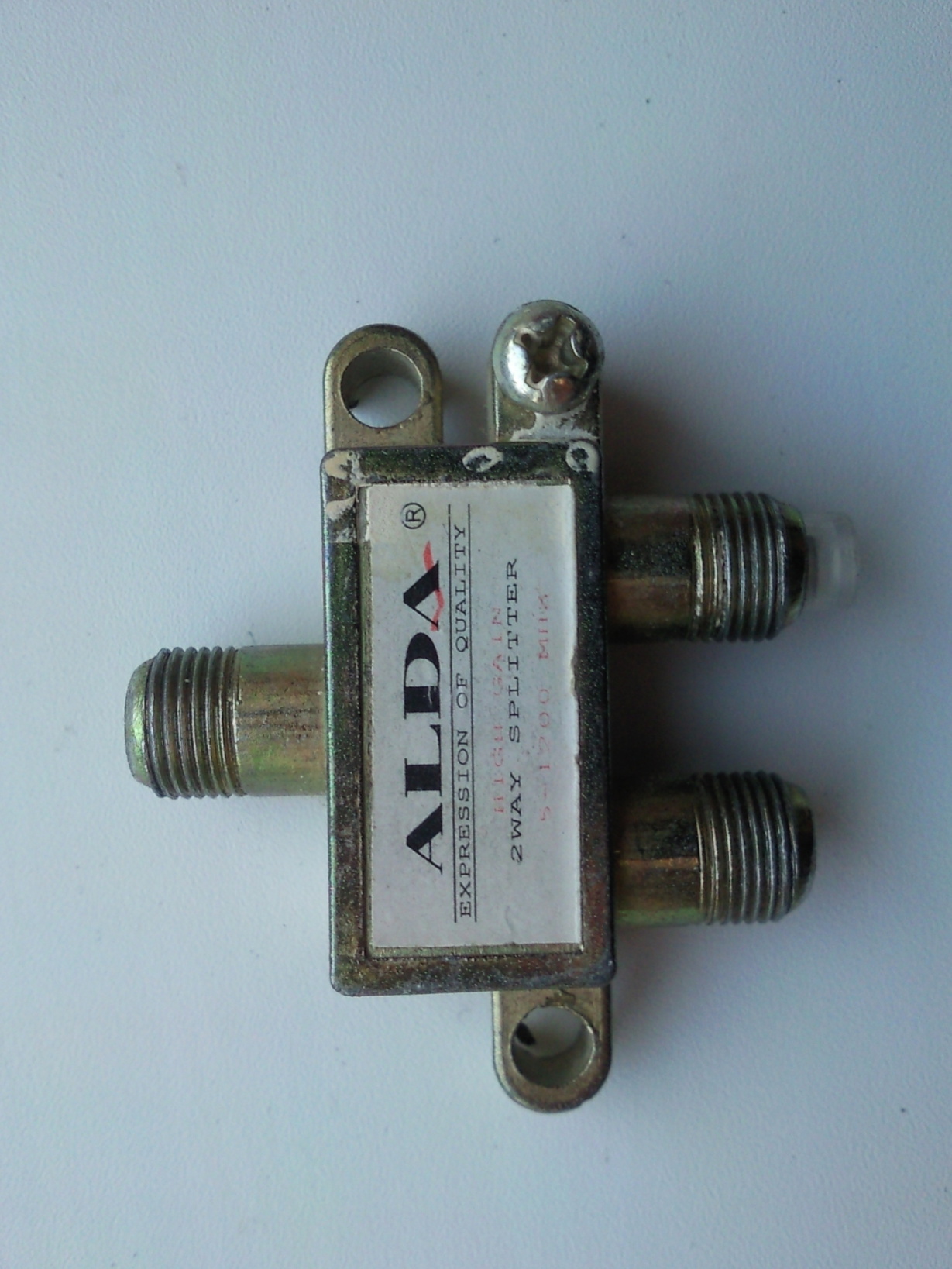

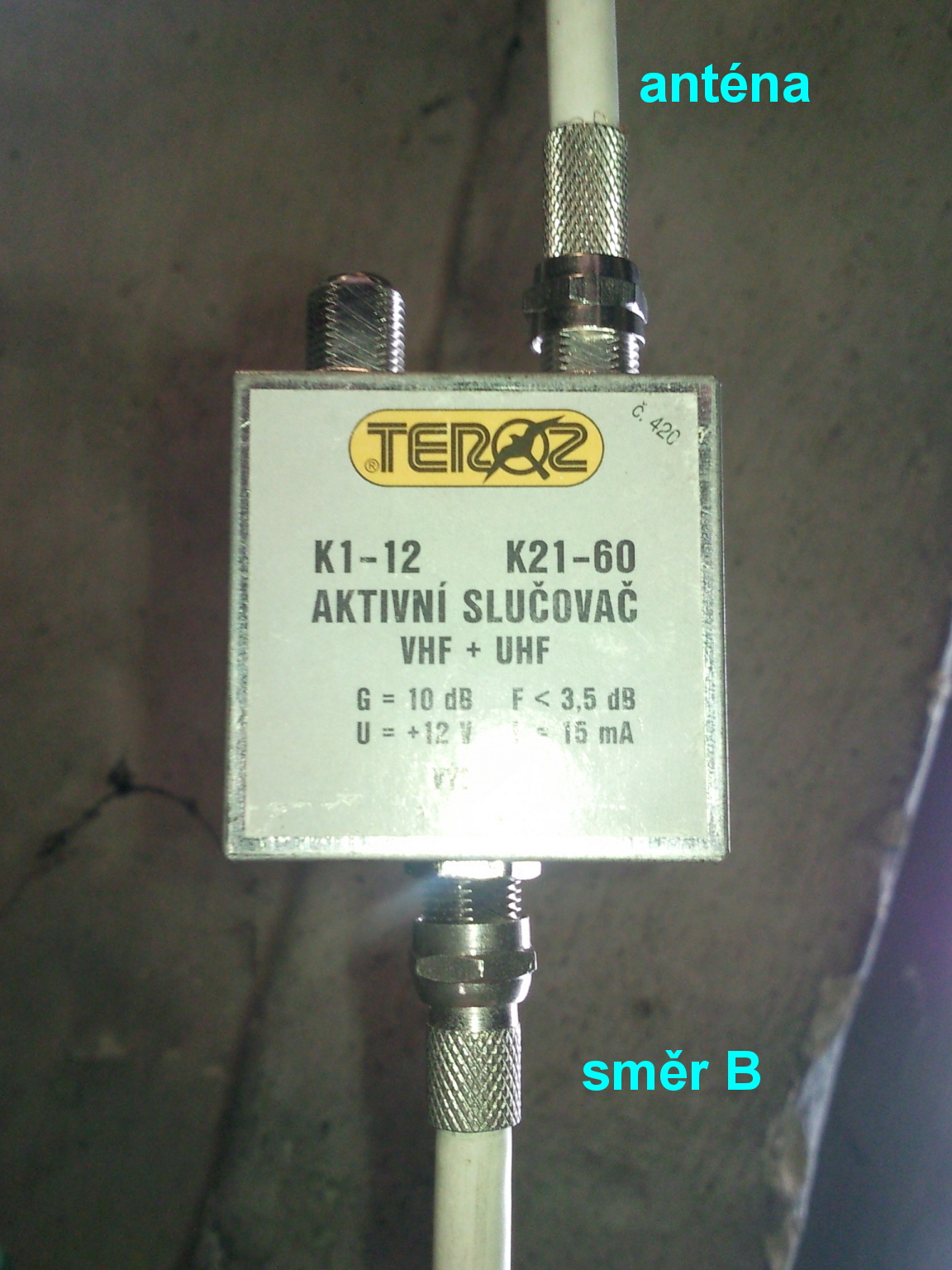

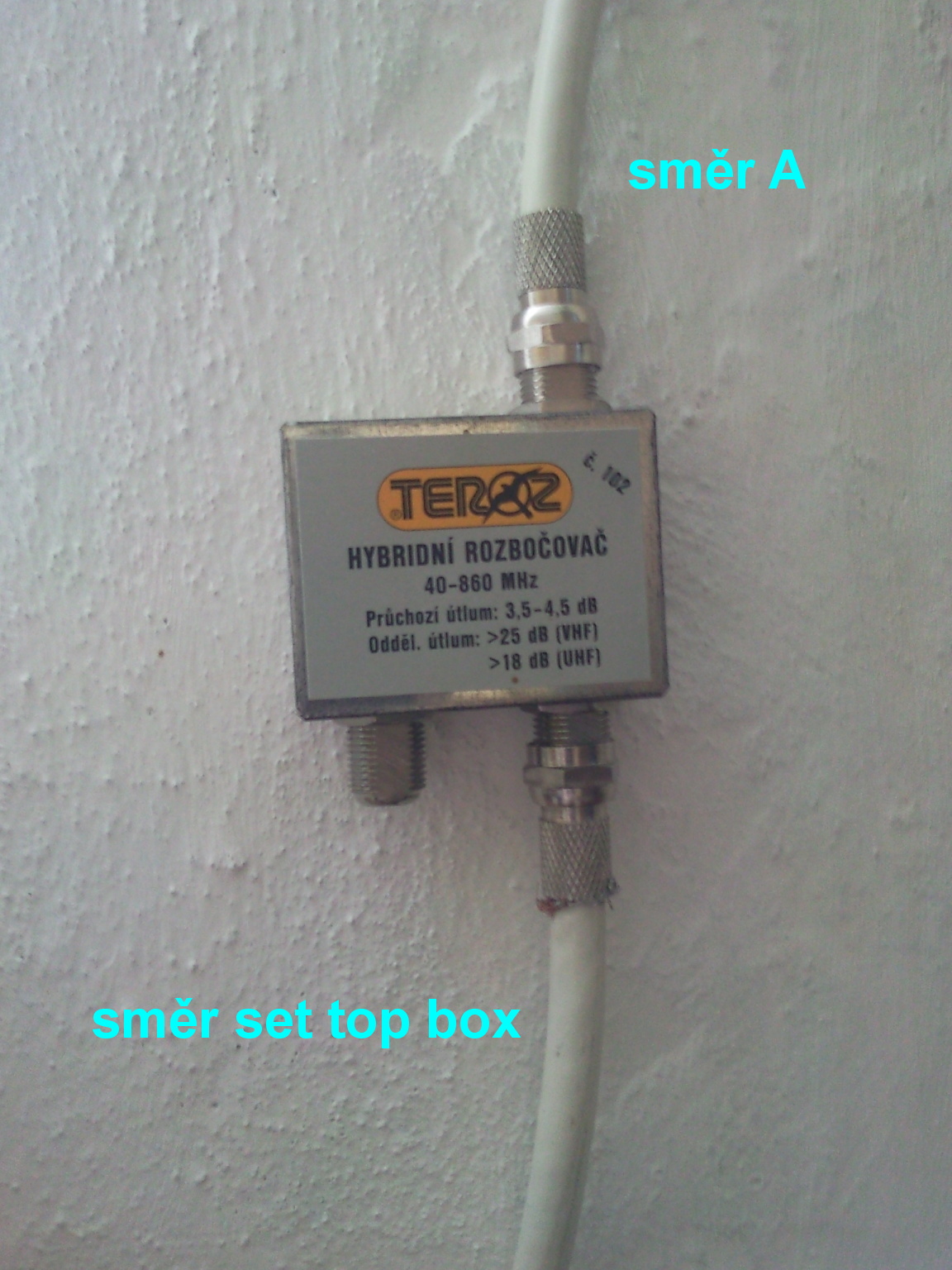

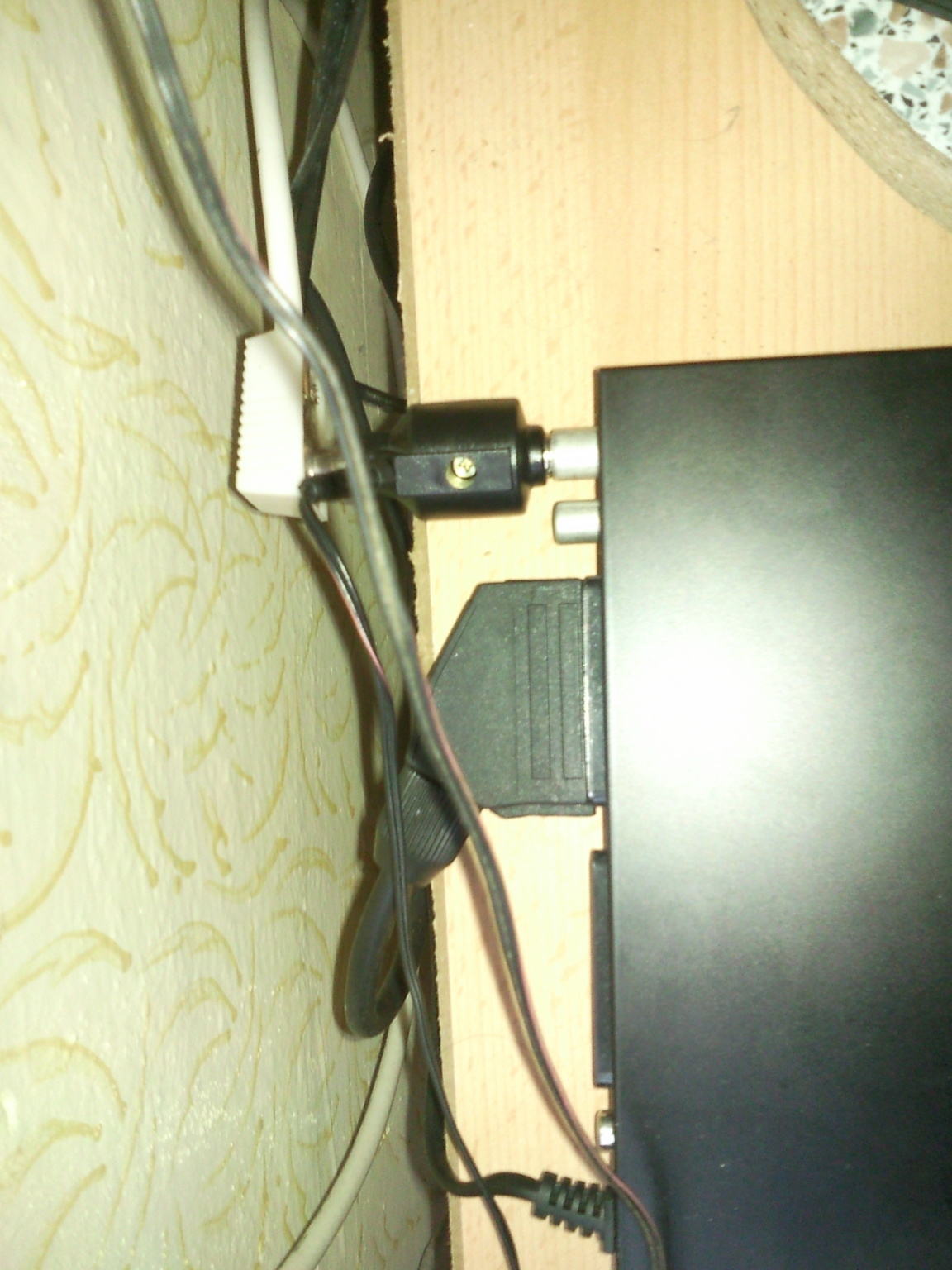

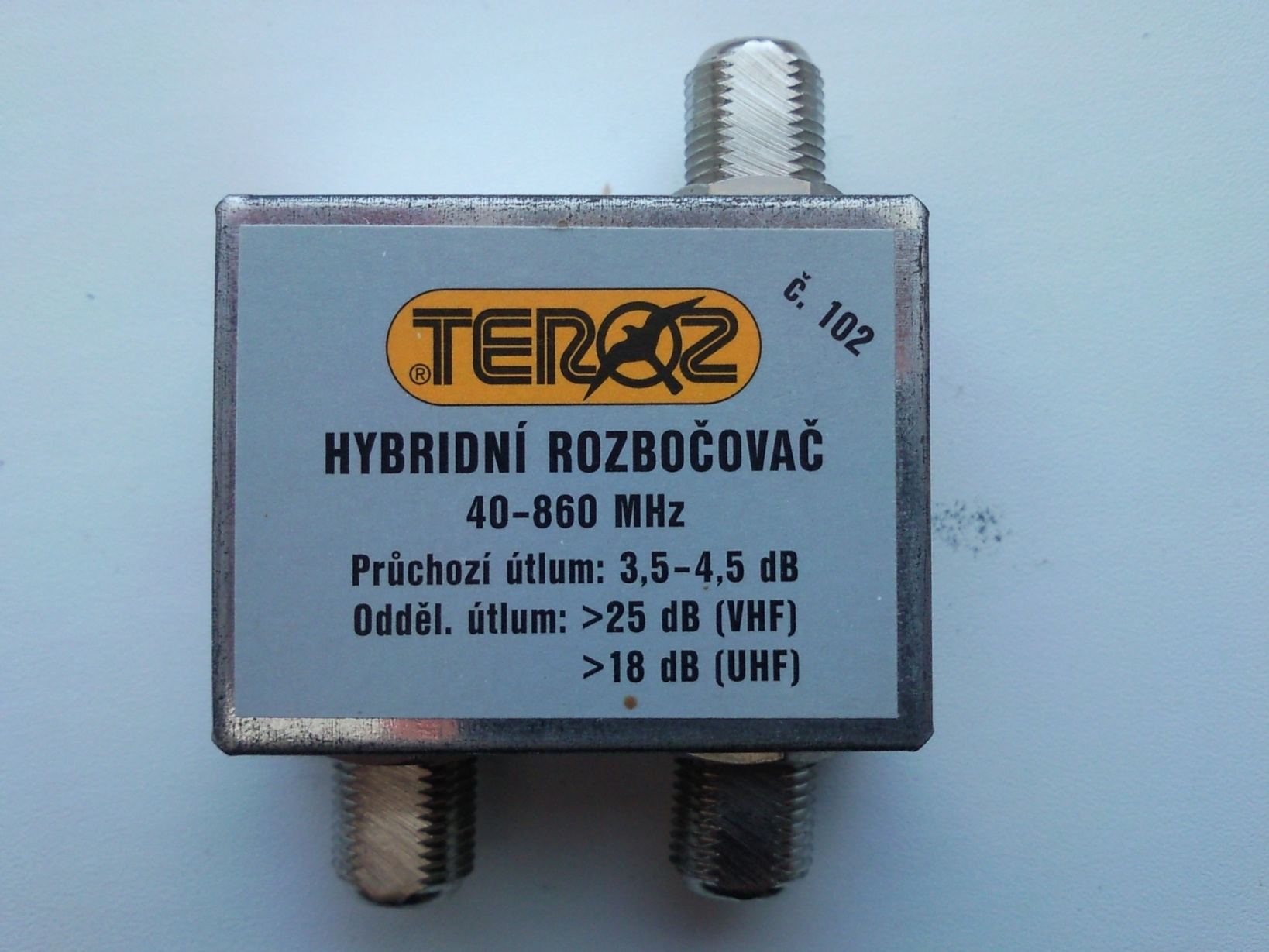

Vyfoť co to vlastně připojuješ.

Edit: Už asi vím, pak je opravdu možné že to neprojde přes C. Na zkouško C vypoj.

[Uziv00]

Rozbočovače (B,C) mají většinou jen jeden výstup, přes který projde napájecí napětí pro anténní zesilovač. Měl by být označen.

[guest]

Jen bych dodal, že anténa na VHF a slučovač A je v dnešní době nejspíš k ničemu, ale nevím nač to používáš.

[actionboy]

Takže jsem zrušil C, jenže to mam potom v tom místě dva samce, takže jsem to spojil prvkem B. Ovšem stejně žádný signál. Kterým koncem to mám napojit ke zdroji (když říkáte že je to průchozí jen jednosměrně)? Myslím že jsem to ted zapojil nastejný výstup jako to bylo dřív.

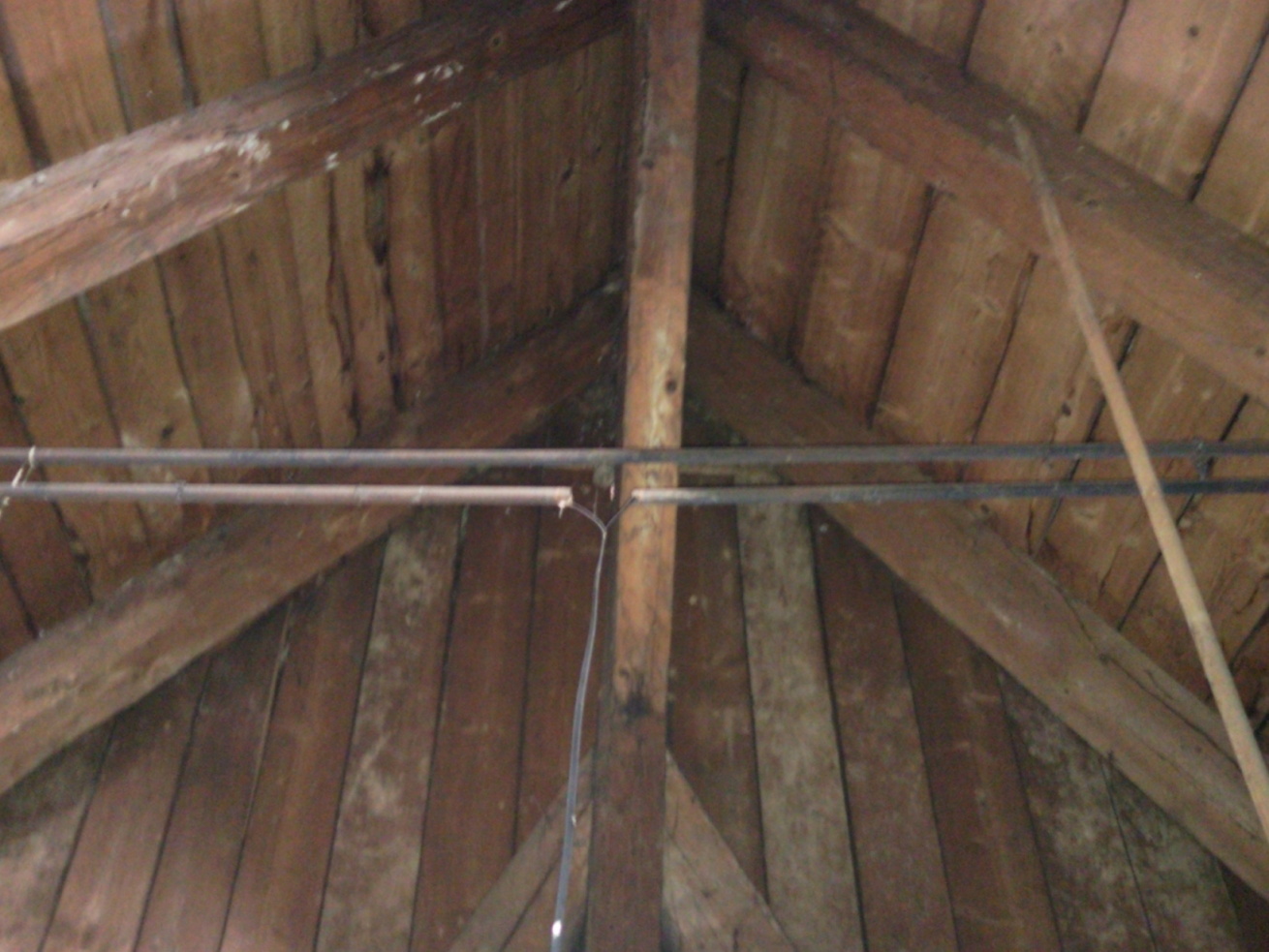

K té VHF anténě (myslím že je to ona) když jsem ji jen cvičně odpojil když ještě vše fungovalo, tak mi také zmizel signál, tak proto jsem jitam dále nechával.

[guest]

Jsem se v tom zamotal, namaluj jak to nyní máš.

[actionboy]

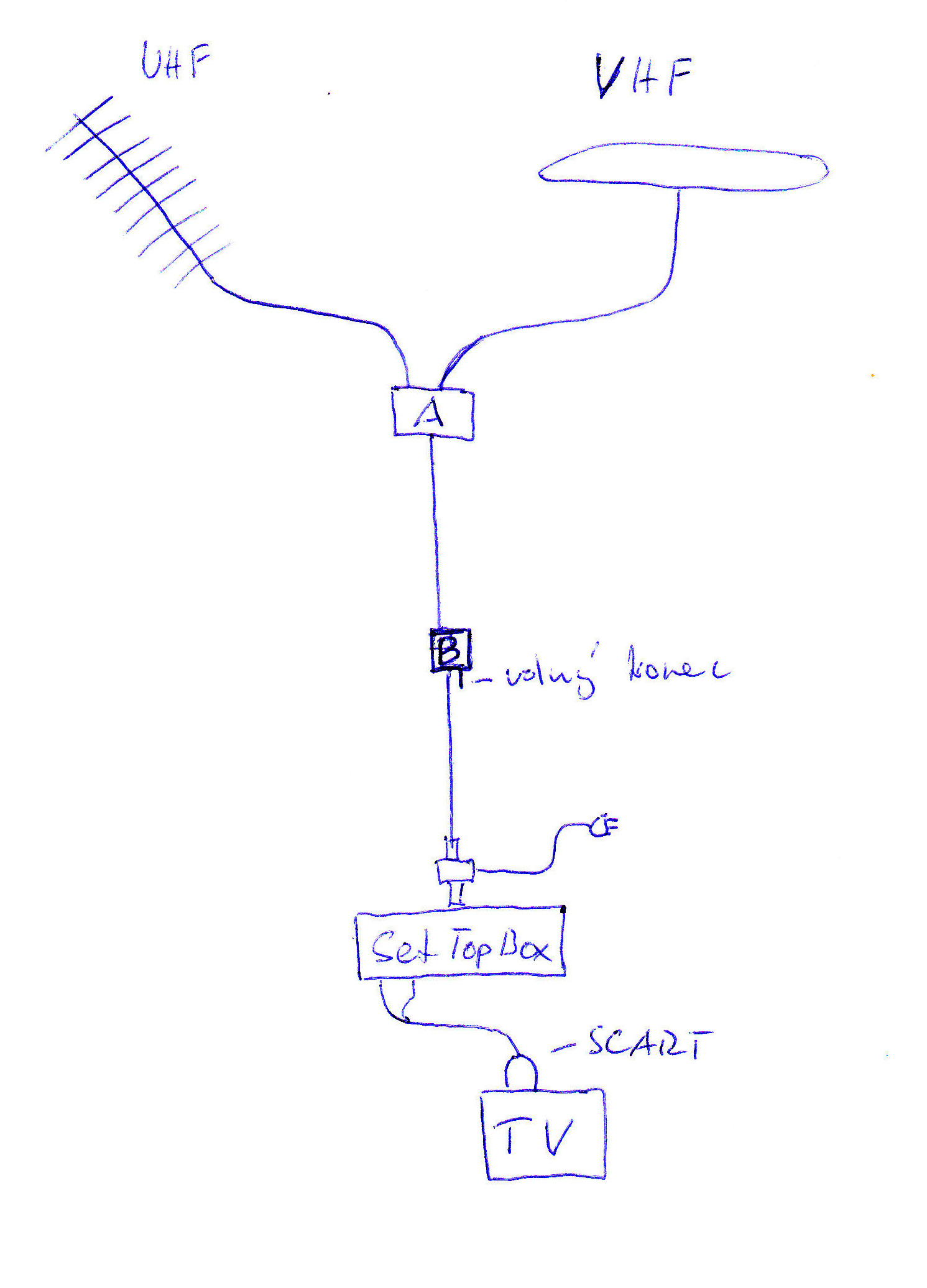

Nyní je to takto.

[guest]

A k čemu je tam B? Zkus to tedy dát do toho nyní volného.

[actionboy]

B je tam nyní čistě jen pro spojení dvou samců. Tak jsem nyní tedy ještě odpojil VHF anténu.

Anténa -> A -> B -> napájení -> set top box
