Urvaný napájecí konektor.

[tux]

To jsem nepsal, psal jsem že to jde u konektoru.
Každopádně to já nevim, to musíš vědět ty sám, když se podíváš na konektor, který kontakty jsou kde přidělaný k desce.

[Reklama]

[RadeluxD]

Výměna konektoru nejspíš už nepomůže,celá ta deska kolem konektoru je nějaká hnusná a navíc mi to hodilo jiskru. Kontakt nejspíš nebude v desce,jelikož je to místo,kde se to má spojovat s konektorem,celé černé.
Je nějaká jiná možnost opravy?

[RadeluxD]

Našel jsem Servis,kde vymění konektor za 1.500 kč i s odvozem a dovozem: http://www.vymena-displeje.cz/
Nikdy jsem o tomto servisu neslyšel,není to nějaký podvod?
Oprava se platí,až když dovezou opravený notebook domů.

[wattmetr]

Jestli Ti to za ty peníze stojí, je to Tvoje věc. Ten konektor stojí řádově desítky maximálně do dvouset korun a vymění Ti ho každý trochu šikovnější radioamatér.

[tux]

To chceš platit 1500 za takovou ptákovinu?
Navíc to máš určitě bez záruky, vzhledem k tomu že už si s tím něco dělal, zničej ti desku, a vrátěj ti jí s tím že už byla moc poškozená od předchozí opravy, a nedá se s tím nic dělat. Vyměň to doma, konektor seženeš za dvacku.

[RadeluxD]

Pokud konektor stojí tak málo,tak 1500 určitě nedám,počítal jsem s cenou kolem 700 - 800.
Mohl by jste mi prosím někdo poslat odkaz na konektor? Našel jsem ho pouze za 400.

[tux]

Nemohli, neznáme rozměry.
http://www.gme.cz/napajeci-konektory-pro-mala-napeti
Ono bude možná těžký najít přesně takovej kterej ti bude pasovat do desky. Možná by bylo lepší koupit nějakej šroubovací, a někde na volným místě v notebooku udělat díru a tam ten konektor dát, a s deskou ho spojit kabelem.

[wattmetr]

Musíš znát přesné rozměry, hlavně přesný průměr vnitřní díry (kolíku) a občas hraje roli i délka "živé" části konektoru. Tuxův návrh je asi zatím nejrozumější, co tady padl.

[RadeluxD]

Ten nápad od Tuxe se mi taky líbí,jinak tady je ten konektor za těch 400,přesně ten,co mám já http://www.vymena-displeje.cz/napajeci- ... 250mm.html

[wattmetr]

Seženeš i mnohem levněji. Dal bych Ti odkaz, ale nevím rozměry. Za chvíli Ti sem dodám výběr konektorů, tam si snad vybereš.

--- Doplnění předchozího příspěvku (30 Říj 2013 13:14) ---

Tady http://www.ame.cz/Konektory-napajeci-zd ... spx?page=2
a tady http://www.ame.cz/Konektory-napajeci-zd ... spx?page=3
máš napájecí konektory pro ntb. Víc ti neumím poradit, jelikož neznám rozměry ani uchycení těch konektorů. Tím se bohužel asi budeš muset prohrabat sám.

[RadeluxD]

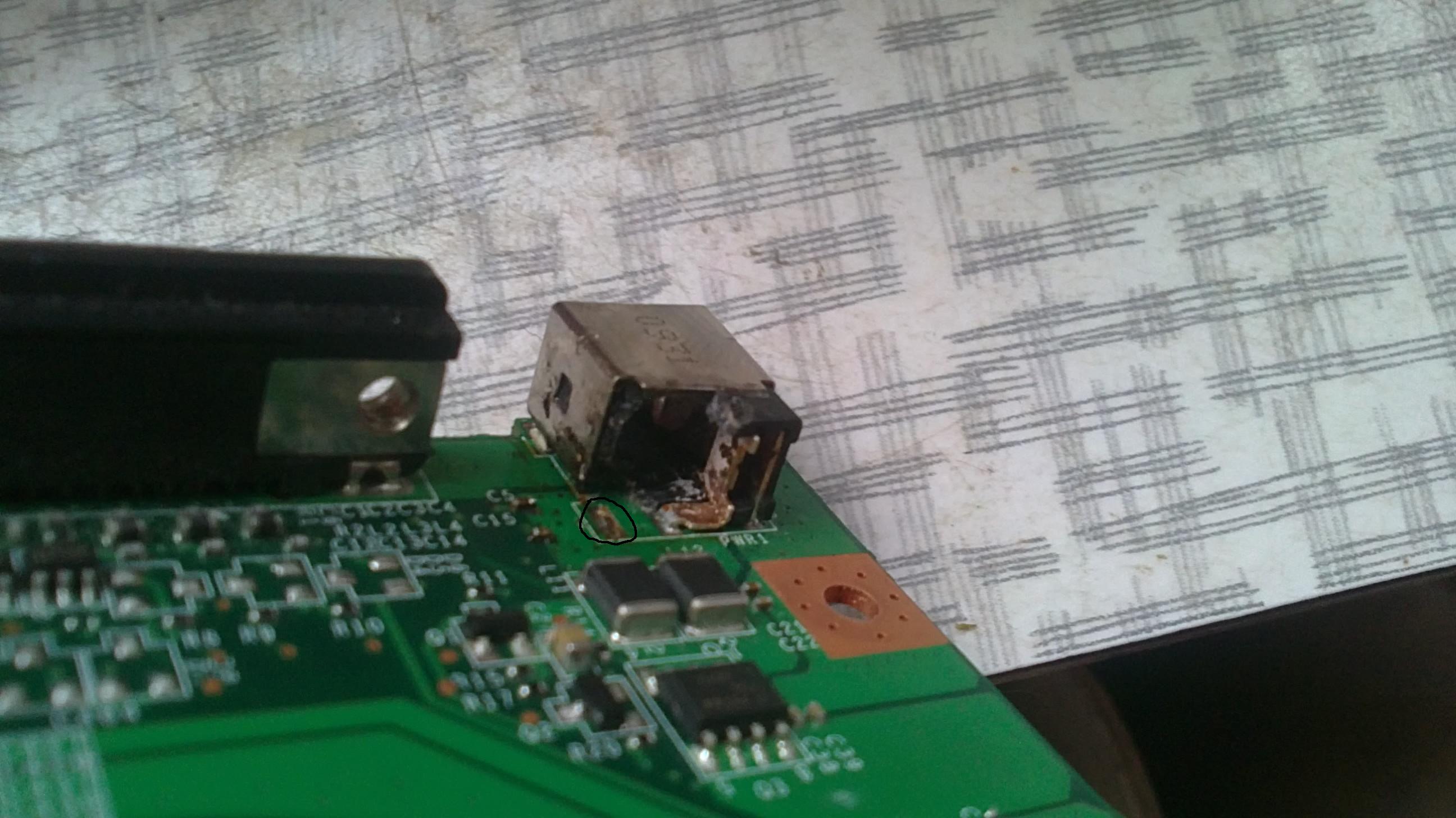

Nedalo mi to a ještě jsem zkusil opravit ten starý konektor a ten funguje normálně (podle skoušečky napětí),je problém mezi spojem s konektorem a Základní deskou (zakroužkované).
Jde kolík napojit na nějaké jiné místo,než na to,kde to mám zakroužkované?

[wattmetr]

To bych musel vidět v originále. Ten obrázek je natolik nejasný, že z něj nic nepoznám. A navíc - deska je vícevrstvá, na dálku nelze určit, kde se druhá strana toho kontaktu v kroužku objeví. Zase by Ti mohl pomoci šikovný radioamatér, který Ti měřením zjistí, která ploška DPS (desky plošných spojů) je s to poškozenou spojena. Já to nejsem schopný zjisti ani kdybys měl perfektní foto, jedině že bych měl k dispozici schéma a zapojení DPS a to skutečně nehrozí
